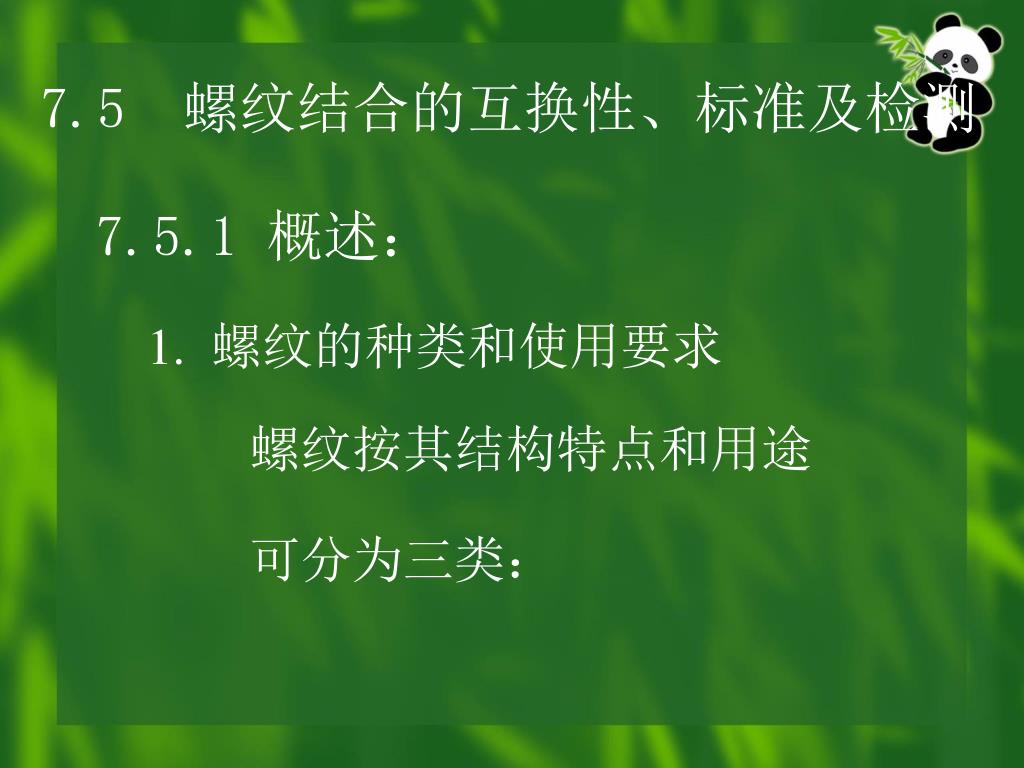

  1. 7.5 螺纹结合的互换性、标准及检测 7.5.1 概述: 1. 螺纹的种类和使用要求 螺纹按其结构特点和用途 可分为三类:

  2. 螺纹分类

  3. 2. 普通螺纹的基本牙型和主要几何参数

  4. 普通螺纹牙型的轮廓形状 由6个独立的基本几何参数构成: 1)大径 D、d(公称直径) 与外螺纹牙顶或与内螺纹牙底相重合 的假想圆柱的直径。 2)小径 D1、d1 与外螺纹牙底或与内螺纹牙顶相重合 的假想圆 柱的直径。

  5. 中径、螺距 3)螺距 P 指相邻两牙在中径线上对应两点的 距离。H = 0.866 P 4)中径D2、d2 通过螺纹牙型上沟槽宽度与凸起 宽度相等的一个假想圆柱的直径。 单一中径D2s、d2s:指沟槽宽度等于1/2基本螺距的假想圆柱直径。

  6. 5)牙型角α和牙型半角α/ 2 牙型角指牙型上相邻两牙侧之间的夹角。 牙型半角指在螺纹牙型上牙侧与螺纹轴线的垂线之间的夹角。 6)螺纹旋合长度 指两个相互结合的螺纹沿螺纹轴线方向相互旋合部分的长度。

  7. 3. 螺纹的使用要求 a)对传递位移的螺纹主要要求传动 比恒定。 b)传递动力的螺纹主要要求是具有 足够的强度。 c)密封螺纹的主要使用要求是保证 具有良好的密封性。

  8. 普通螺纹的使用要求是: 1)良好的可旋性 2)可靠的联接强度 螺纹接触面在牙侧,故影响螺纹互换性的主要因素是:中径误差;螺距误差;牙型半角误差 配合类别 间隙 过渡 过盈 旋合性 好 中 差 连接可靠性 差 中 好 用途 传动螺纹 精密定位 大强度机件中 7.5.2普通螺纹的互换性特点

  9. 1. 中径误差( △D2、△d2)对互换性的影响 实际中径的大小对螺纹的旋合性和连接强度的影响: D2↓或d2↑ → 配合过紧 → 旋合性↓ D2 ↑或d2 ↓ → 配合过松 →连接可靠性↓

  10. 螺纹累积误差对螺纹旋和性的影响 原因:机床传动精度、成形刀具误差 影响:旋合性。旋合长度内任意两个螺牙之间的最大累计误差: △P∑ =│nP实际-nP │ △P∑ ↑→内外螺纹干涉→ 无法旋合 消除干涉:D2 ↑或 d2↓ 螺距误差中径当量: fp = (d2’ - d2 )/2 = 1.732 │ △P∑ │

  11. 消除干涉中径需减小:(d2’ - d2 )/2 = 1.732 │ △P∑ │

  12. 3. 牙型半角偏差对互换性的影响

  13. 式中 P :为螺纹螺距; 、 :为左、右牙型偏差; 、 :为系数,牙型半角偏差 为正时等于2,牙型半 角偏差为负时等于3。

  14. 7.5.3 中径总公差和作用中径 1.作用中径 作用中径:螺纹实际中径、螺距偏差和牙型半角偏差三者综合影响所形成的中径。 外螺纹作用中径 内螺纹作用中径

  15. 对外螺纹 对内螺纹 式中:、 为内、外螺纹的中径总公差; 、 为内、外螺纹中径的制造公差; 、 为螺距偏差当量和牙型半角偏 差当量所需的公差。 2.中径总公差:

  16. 3.泰勒原则 泰勒原则是判断螺纹合格性的一种原则,故也称为螺纹中径合格性判断原则。 其具体要求为: 螺纹的作用中径不超出其最大实体中径; 螺纹的实际中径不超出其最小实体中径。

  17. 螺纹的作用中径不超出其最大实体中径; 螺纹的实际中径不超出其最小实体中径。 对外螺纹: 且 对内螺纹: 且

  18. 7.5.4 普通螺纹精度设计 国标 GB197-81 适用于公称直径1mm ~ 355mm、 螺距基本尺寸0.2mm ~ 6mm的普通螺纹。 • 螺纹公差带:指沿基本牙型的牙侧、牙顶 • 和牙底分部的牙型公差带。 • 按垂直于轴线的方向计量。 1) 公差等级:

  19. 2)基本偏差

  20. a)螺纹公差带 2) 螺纹精度 b)旋合长度 2. 旋合长度及螺纹精度 1) 标准将螺纹旋合长度分为三组 代 号 短旋合长度 S 中等旋合长度 N 长旋合长度 L

  21. 3. 螺纹公差配合的选用及图纸标注 1)公差配合的选用

  22. 2)图纸标注: 普通螺纹完整代号由: (1) 螺纹代号(M)、尺寸规格(公称直径X螺距,单位为mm) (2)螺纹中径和顶径公差带代号 (3)螺纹旋合长度代号 三部分组成,并用“—”分开,粗牙螺纹的螺距不标注,中等旋合长度也不标注。 例 : 公称直径 螺距 旋合长度 M24×2—5g6g—30 中径 大径

  23. 内、外螺纹装配在一起,它们的公差带代号用斜线分开,左边为内螺纹公差带代号,右边内、外螺纹装配在一起,它们的公差带代号用斜线分开,左边为内螺纹公差带代号,右边 为外螺纹公差带代号,例如:
