Explore Autocad: An Overview of CAD Software for Technical Drawings

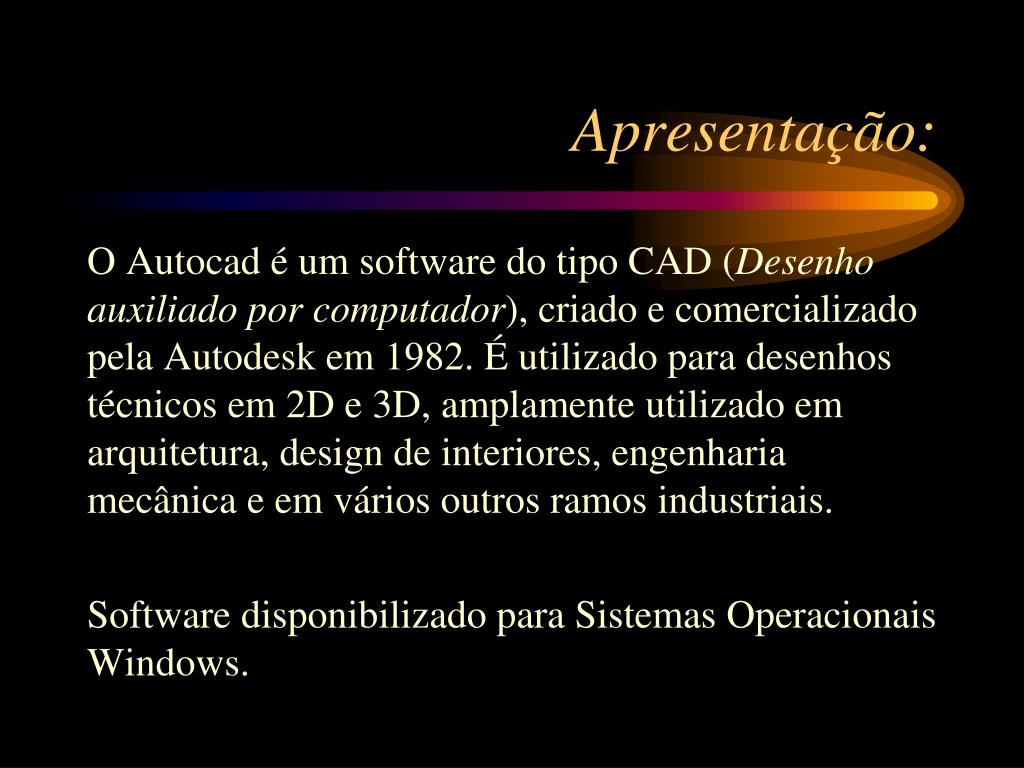

1. Apresentação: O Autocad é um software do tipo CAD (Desenho auxiliado por computador), criado e comercializado pela Autodesk em 1982. É utilizado para desenhos técnicos em 2D e 3D, amplamente utilizado em arquitetura, design de interiores, engenharia mecânica e em vários outros ramos industriais. Software disponibilizado para Sistemas Operacionais Windows.

2. Por dentro do programa: É importante lembrar que a tela principal do Autocad é totalmente manipulável, de modo que os menus com os quais o usuário vá trabalhar e como a interface será de melhor serventia, poderão ficar a critério do mesmo, de acordo com sua padronização. A tela principal do Autocad é constituída por menus, botões de acesso rápido, janelas, campo de texto e apresentação de todos os comandos que estão sendo executados pelo usuário. Ao centro, a parte gráfica, onde as imagens vão ganhando vida a medida que os objetos vão sendo desenhados pelo usuário.

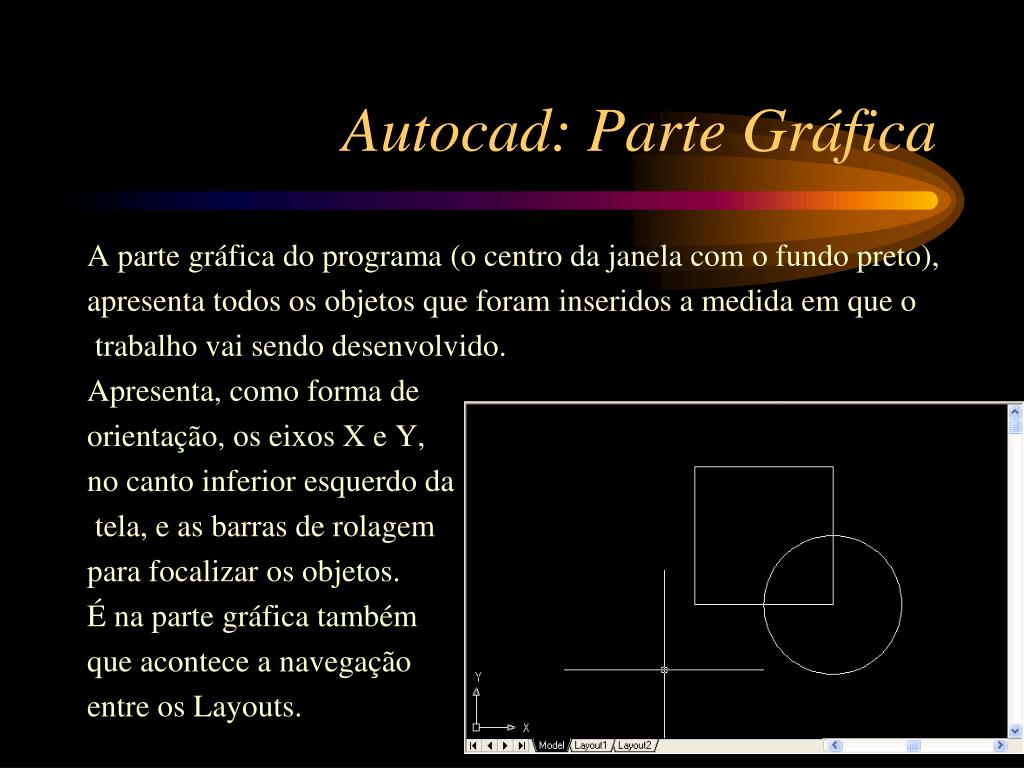

3. Autocad: Parte Gráfica A parte gráfica do programa (o centro da janela com o fundo preto), apresenta todos os objetos que foram inseridos a medida em que o trabalho vai sendo desenvolvido. Apresenta, como forma de orientação, os eixos X e Y, no canto inferior esquerdo da tela, e as barras de rolagem para focalizar os objetos. É na parte gráfica também que acontece a navegação entre os Layouts.

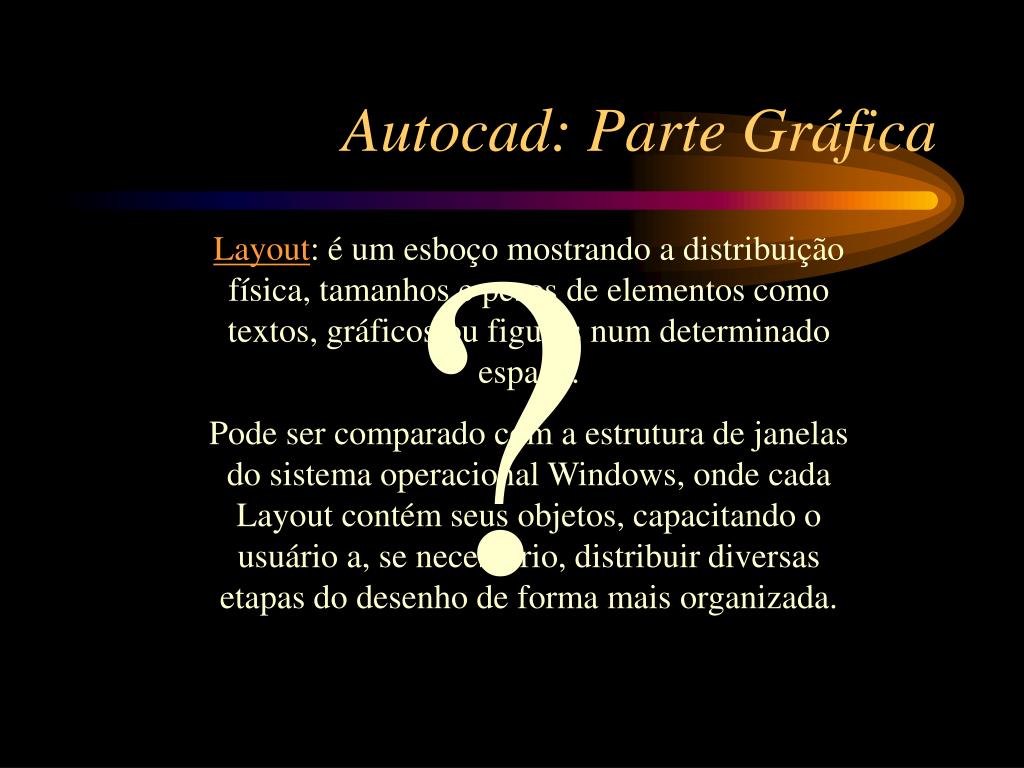

4. Autocad: Parte Gráfica ? Layout: é um esboço mostrando a distribuição física, tamanhos e pesos de elementos como textos, gráficos ou figuras num determinado espaço. Pode ser comparado com a estrutura de janelas do sistema operacional Windows, onde cada Layout contém seus objetos, capacitando o usuário a, se necessário, distribuir diversas etapas do desenho de forma mais organizada.

5. Autocad: campo de texto • Algumas considerações: • Utiliza-se o @ para informar coordenadas. Ex: ponto situado no x=2, e no y= -3, Command: @ 2,-3 <enter> • Para definir distância, basta informar o número: Ex: 2 metros, Command: 2 <enter> • Teclas de atalho, somente digitar a correspondente. Ex: Desenhar um círculo, Command: c <enter> O campo de texto do autocad é o local onde são inseridas, além das teclas de atalho, as coordenadas e opções de acesso de alguns comandos que apresentam mais de uma opção quando utilizados. É caracterizado pela primitiva “Command:” e situado abaixo da apresentação textual dos comandos executados pelo usuário, na parte inferior da tela do programa.

6. Autocad: botões de acesso rápido Line (l): Usado para criar linhas retas. Polyline (pl): Usado para criar uma seqüência de linhas interligadas (várias linhas formando um único objeto). Polygon (pol): Usado para desenhar polígonos de diversos lados definidos pelo usuário. Rectangle (rec): Usado para desenhar quadrados e retângulos. Arc (arc): Usado para criar arcos. Circle (c): Usado para desenhar círculos e esferas. Como já citado antes, para uma navegação mais rápida, existem no autocad inúmeros menus com botões de atalho para acesso rápido, assim como as respectivas teclas de atalho que representam cada função no programa.

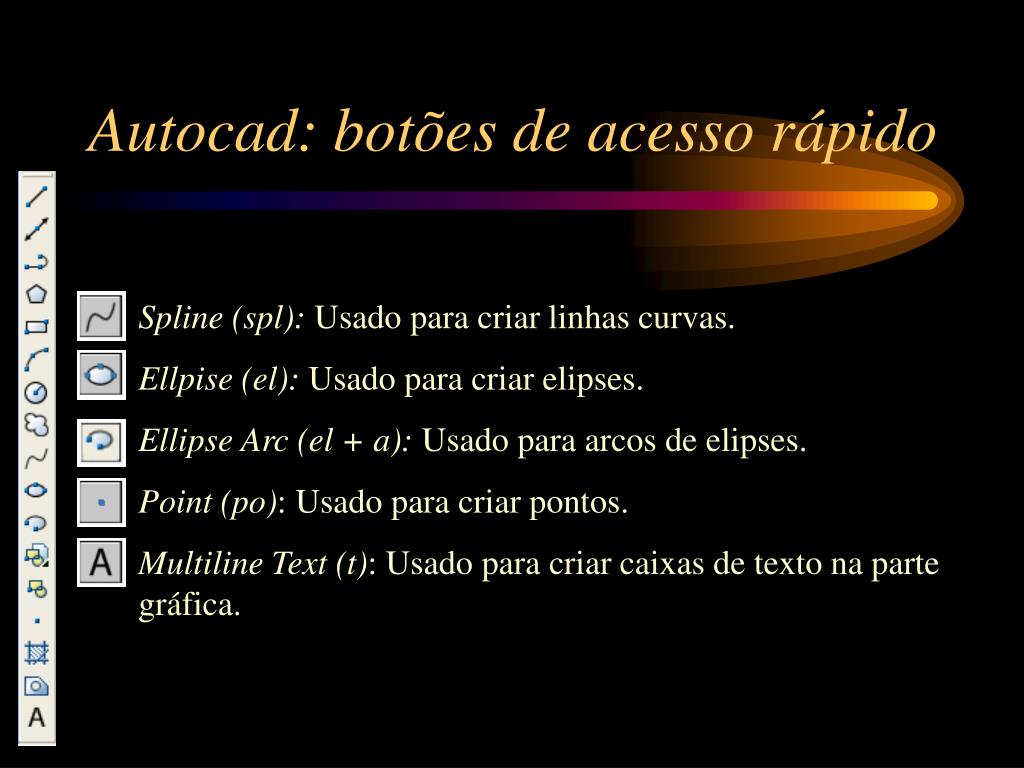

7. Autocad: botões de acesso rápido Spline (spl): Usado para criar linhas curvas. Ellpise (el): Usado para criar elipses. Ellipse Arc (el + a): Usado para arcos de elipses. Point (po): Usado para criar pontos. Multiline Text (t): Usado para criar caixas de texto na parte gráfica.

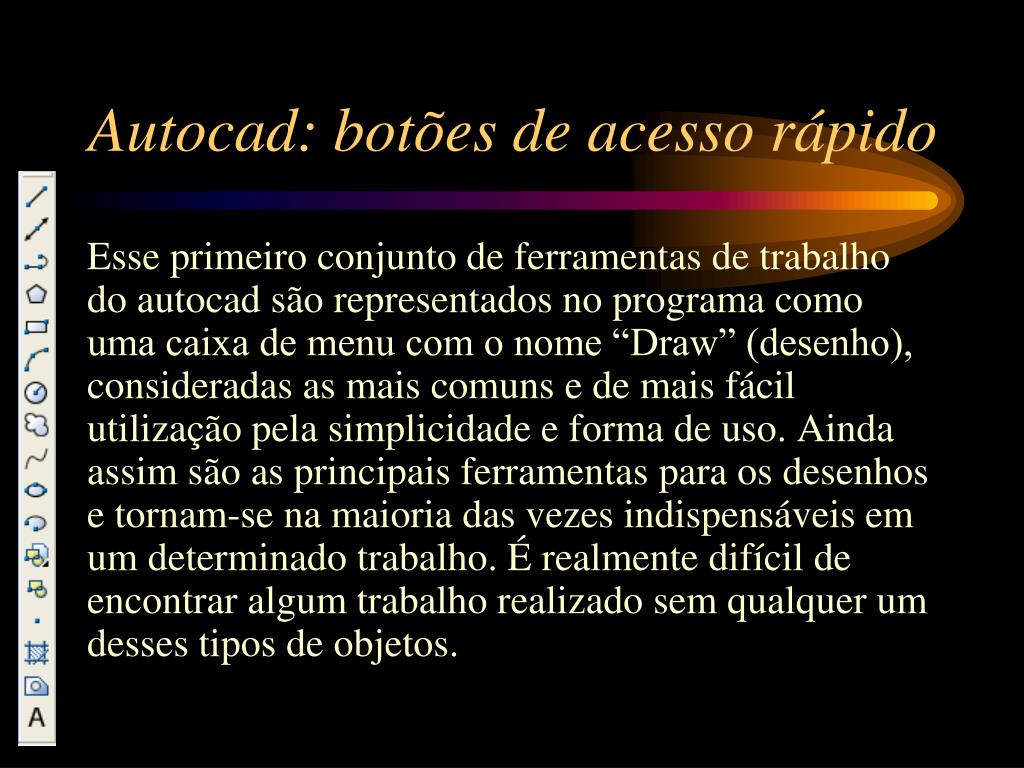

8. Autocad: botões de acesso rápido Esse primeiro conjunto de ferramentas de trabalho do autocad são representados no programa como uma caixa de menu com o nome “Draw” (desenho), consideradas as mais comuns e de mais fácil utilização pela simplicidade e forma de uso. Ainda assim são as principais ferramentas para os desenhos e tornam-se na maioria das vezes indispensáveis em um determinado trabalho. É realmente difícil de encontrar algum trabalho realizado sem qualquer um desses tipos de objetos.

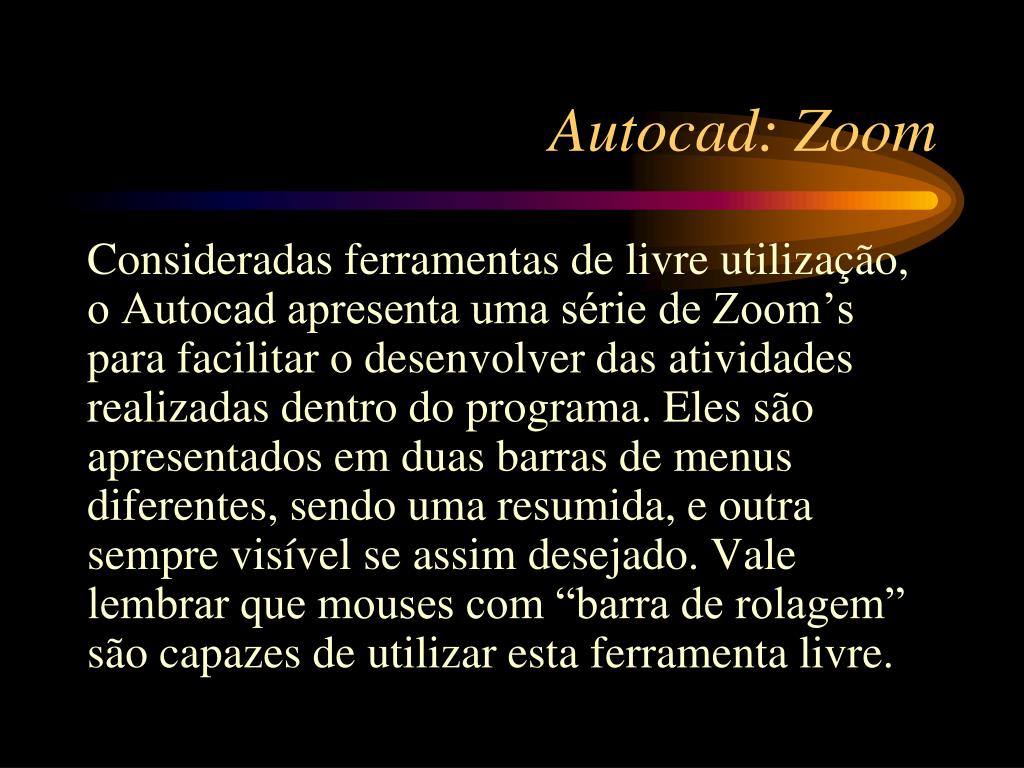

9. Autocad: Zoom Consideradas ferramentas de livre utilização, o Autocad apresenta uma série de Zoom’s para facilitar o desenvolver das atividades realizadas dentro do programa. Eles são apresentados em duas barras de menus diferentes, sendo uma resumida, e outra sempre visível se assim desejado. Vale lembrar que mouses com “barra de rolagem” são capazes de utilizar esta ferramenta livre.

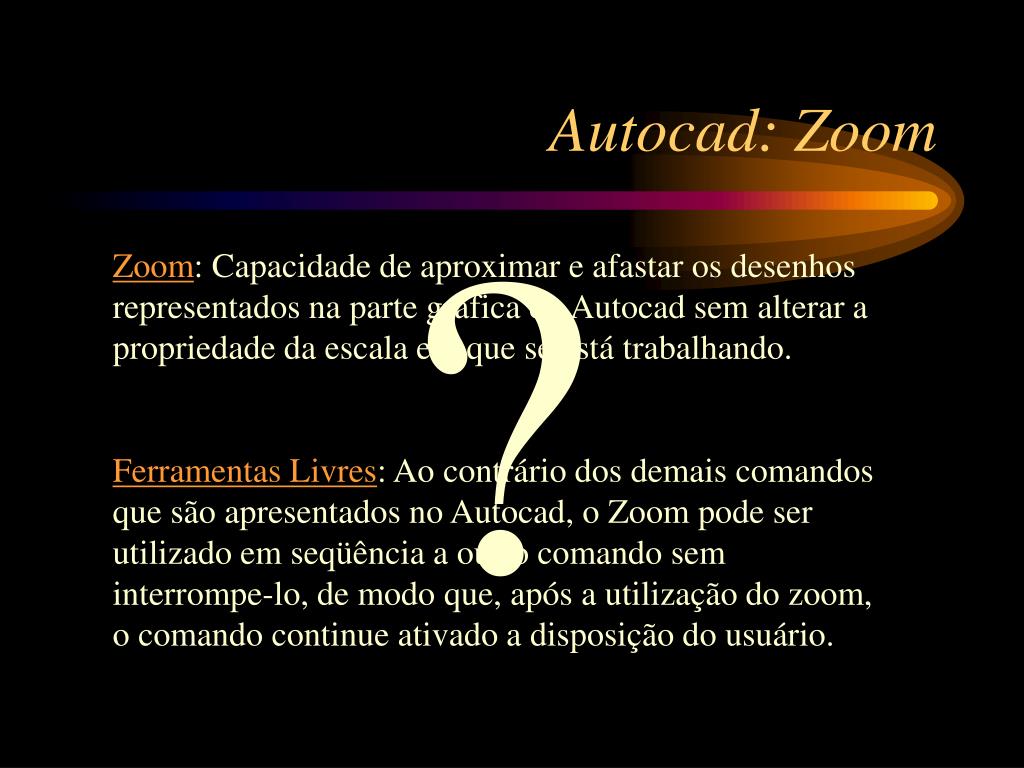

10. Autocad: Zoom ? Zoom: Capacidade de aproximar e afastar os desenhos representados na parte gráfica do Autocad sem alterar a propriedade da escala em que se está trabalhando. Ferramentas Livres: Ao contrário dos demais comandos que são apresentados no Autocad, o Zoom pode ser utilizado em seqüência a outro comando sem interrompe-lo, de modo que, após a utilização do zoom, o comando continue ativado a disposição do usuário.

11. Autocad: Zoom Pan Realtime: Diferente dos demais zoom, o é usado para mover a tela de um lado para o outro manualmente pelo usuário. Zoom Realtime: Usado para aproximar e afastar a tela ao segurar o botão direito do mouse. Zoom Window: Usado para aproximar objetos na área gráfica com uma janela de referência criada pelo primeiro clique do mouse e o mover do mesmo até o segundo clique. Zoom Previous: Usado para voltar a aproximação anterior. Zoom Extents: Usado para mostrar todos os objetos desenhados na tela.
