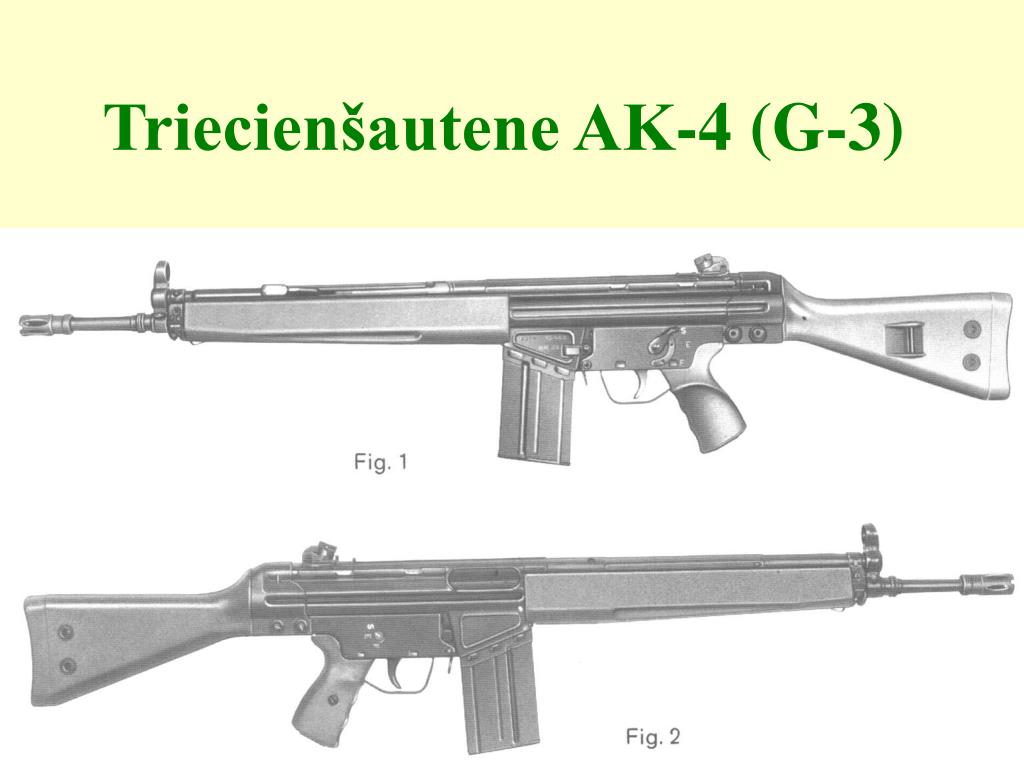

Triecienšautene AK-4 (G-3). Ieroča tehniskais raksturojums. Izmantojamā munīcija: 7,62x51 mm NATO; Darbības princips: visa ieroča atsitiena enerģijas izmantošana; Ieroča garums: 1045 mm Masa: nepielādētam ierocim- 4,5 kg pielādētam (ar vienu aptveri) ierocim- 5,3 kg
E N D
Ieroča tehniskais raksturojums • Izmantojamā munīcija: 7,62x51 mm NATO; • Darbības princips: visa ieroča atsitiena enerģijas izmantošana; • Ieroča garums: 1045 mm • Masa: nepielādētam ierocim- 4,5 kg • pielādētam (ar vienu aptveri) ierocim- 5,3 kg • Pielādētas magazīnas masa: 0,77 kg • Stobra garums: 450 mm
Stobrā ir 4- vītnes (uz labo pusi), kuru solis ir 305 mm • Efektīvais šaušanas attālums: 400 m • Šaušanas temps: 500-650 š/m • Lodes sākumātrums: 780-800 m/s • Lodes maksimālais lidojuma attālums: 4500 m • Magazīnas ietilpība: 20 patronas • Ar mehānisko tēmēkli notēmēti paredzēts šaut: 200, 300, 400, 500 m • Ar teleskopisko tēmēkli notēmēti paredzēts šaut: 100, 200, 300, 400, 500, 600 m • Optiskā tēmēkļa palielinājums 4x
Triecienšautenes, detaļu un mehānismu uzbūve, un to nozīme (uzdevumi). Galvenās sastāvdaļas: • Stobrs, stobra kārba, liesmu slāpētājs, tēmēšanas ierīces, ligzda magazīnai un pārlādēšanas rokturis; • Aizslēga rāmis ar aizslēgu; • Šaušanas mehānisms ar pistoļveida rokturi; • Laide ar atgriezējmehānismu; • Pastobre, • Aptvere.
Sīkākās sastāvdaļas, mehānismi un to nozīme • Liesmu slāpētājs- paredzēts sadegošās pulvergāzes liesmas slāpēšanai, pēc lodes izlidošanas no stobra, kā arī samazina ložu izkliedi šaujot no nestabiliem stāvokļiem. Tas tiek uzstādīts un nostiprināts uz ieroča tievgaļa.
Grauds- paredzēts precīzākai ieroča notēmēšanai mērķī. • Grauda aizsargredzens- paredzēts grauda aizsardzībai no tiešajiem mehāniskajiem bojājumiem. • Mērķekļa vēzritenis- paredzēts ieroča uzstādīšanai un notēmēšanai uz mērķi nepieciešamā attālumā.
Rokturis pārlādēšanai- paredzēts ieroča sagatavošanai šāvienam, kā arī tā pārbaudei. • Atgriezējmehānisma vadstienis ar atsperi- paredzēts • aizslēga rāmja un aizslēga atgriešanai sākotnējā stāvoklī • pēc šāviena vai ieroča pielādēšanas.
Aizslēgs- paredzēts patronas iebīdīšanai un patrontelpas • noslēgšanai, kā arī neizšautās patronas un čaulītes • izvilkšanai no patrontelpas. • Aizslēga rāmis- paredzēts aizslēga vadīšanai ierocim • darbībā, kā arī atgriezēj atsperes saspiešanai un šaušanas • mehānisma uzvilkšanai.
Gailis- paredzēts sitiena izdarīšanai pa belzni, ja tas ir uzvilktā stāvoklī un mēlīte tiek nospista. • Drošinātāja- pārslēdzēja uguns režīmu sektors- paredzēts ieroča nodrošināšanai, kā arī attiecīgā uguns režīma uzstādīšanai.
Laide- paredzēta ērtākai ieroča noturēšanai pie pleca tēmēšanas un šaušanas brīdī. • Pastobre- paredzēta šāvēja roku aizsardzībai no stobra temperatūras, ierocim veicot vairākus šāvienus vai šāvienu sēriju. • Stobrs- paredzēts lodes novadīšanai vajadzīgā virzienā un piešķirt tai griezes kustību ap savu garenisko asi.
Mēlīte- paredzēta sprūda pagriešanai ap savu asi šāviena, vai kontrolspiediena izdarīšanai. • Pistoļveida rokturis- paredzēts ērtākai ieroča noturēšanai • šāviena brīdī vai arī tēmējot.
Triecienšautenes AK-4saņemšana - nodošana Triecienšautenes apskatīšana ir jāveic regulāri visos gadījumos kad tā tiek saņemta vai arī nodota glabāšanā. Kā primārā triecienšautenes apskatīšana notiek vizuāli. Sākumā būtu jāapskata: • stobra stāvoklis (vai nav deformēts, vai nav redzami mehāniskie bojājumi, plaisas un nav piesārņots stobra kanāls); • stobra kārba (vai nav deformēts, vai nav redzami mehāniskie bojājumi, plaisas un nav piesārņots stobra kanāls);
laides stāvoklis (vai nav redzami mehāniskie bojājumi, plaisas. Tai nedrīkst būt pārklātai ar eļļu); • magazīna (vai nav deformēta, vai nav redzami mehāniskie bojājumi, plaisas un nav piesārņota, atloku stāvoklis un padevēja darbība); • tēmēšanas ierīce (vai nav deformēta, vai nav redzami mehāniskie bojājumi, grauda un mērķekļa vēzriteņa stāvoklis, plaisas grauda pamatnē un nav piesārņots un fiksējas attiecīgos metros mērķekļa vēzritenis).
Drošības noteikumi ar ieročiem (MR7-2). • Visas militārpersonas vai civilpersonas, kuras tieši lieto ieročus un munīciju vai arī piedalās vingrinājumā kā skatītāji, ir personīgi atbildīgas par šo noteikumu ievērošanu. 1006 Personai ir aizliegts rīkoties ar ieročiem, munīciju vai sprāgstvielām: • pirms viņa nav apguvusi labas iemaņas ieroču lietošanā un iepazinies ar drošības noteikumiem.
ja persona ir alkohola vai narkotiku ietekmē. • par personām, kuras kaut kādu iemeslu dēļ neatbilst kādu vingrinājumu veikšanai, jāziņo augstākstāvošai priekšniecībai. 1007 Pārvietojoties ar ieroci uz/no šautuves, ierocim jābūt plecā ar stobru uz augšu (vai ieroci priekšā ar stobru uz leju). Pistolei jābūt makstī. Pārvietojoties ieroči nedrīkst būt pielādēti (magazīnai jābūt atvienotai no ieroča un jābūt patronsomā). Ieroču pielādēšanu drīkst veikt tikai uz uguns līnijas pēc šaušanas vadītāja rīkojuma.
1008 Aizliegts tēmēt vai vērst ieroci uz sevi un jebkuru citu personu vai ierocis ir pielādēts vai nav. Izņēmumi var būt tikai: • instruktāžu un vingrinājuma laikā ar salūtmunīciju vai bez munīcijas. 1009 Aizliegts: • atdot vai nolikt ieroci neveicot tā pārbaudi, • paņemt vai saņemt ieroci neveicot pārbaudi vai tas nav pielādēts, • aizskart nesprāgušu munīciju. Vieta, kur šāda munīcija atrasta jāmarķē un jāsūta ziņojums augstākstāvošai priekšniecībai., • lietot munīciju, kura neatbilst drošības noteikumiem, • lietot munīciju citiem mērķiem, nekā to nosaka tehniskā instrukcija,
veikt pielādēšanas vingrinājumus ar kaujas munīciju, izņemot šaušanas ar kaujas munīciju laikā, • pielādēt ieroci pirms dota pavēle to darīt. Pielādēšanas laikā ierocim jābūt vērstam pret mērķiem, • sadalīt munīciju, detonatorus vai citas munīcijas daļas, • pievienot ieročiem nestandarta detaļas. Ja munīcija vai ierocis tiek lietots neievērojot drošības noteikumus, jebkuram ir jāreaģē un jānovērš šādi gadījumi.
Kaujas munīcijas lietošana. 1010 a. Samazinātas jaudas munīcija jāuzskata par kaujas munīciju un to nekad nedrīkst kombinēt ar salūtmunīciju. b. Pirms šaušanas katram šāvējam jāpārbauda, vai: • saņemtā munīcija der attiecīgajam ierocim, • munīcija ir tīra un nav deformēta, • nepareiza/bojāta munīcija ir nodota, • ierocim nav salūtmunīcijas kompensators,
ierocim stobra kanāls ir tīrs un nav deformēts, • liesmu slāpētājs ir labi nostiprināts, c. Šaušanas laikā katrs šāvējs ir atbildīgs par to, ka: • ieroča stobrs netiek pavērsts bīstamā virzienā, • ka ieroča stobrs ka ieroča stobrs, patrontelpa un magazīnas ir tīras un nesatur svešķermeņus (smiltis, sniegu, ledu, ūdeni un citus), • šaušanas laikā neatrodas tuvāk citiem šāvējiem, kā noteikts ieroča drošības noteikumos, • ka ierocis nenostrādāšanas gadījumā tiek turēts mērķu virzienā un netiek izlādēts ātrāk kā tas noteikts ieroča drošības noteikumos.
d.Visa veida šaušanas vingrinājumi ir nekavējoties jāpārtrauc un ikvienam, jābrīdina pārējie ar signālu „STOP” , visi ieroči nekavējoties jānodrošina un jānoliek zemē, gadījumos: • cilvēki vai dzīvnieki parādās bīstamajā zonā vai tuvojas tai, • rodas citas situācijas, kas tiek novērtētas kā bīstamas, • bīstamajā zonā vai tās tuvumā parādas zemu lidojoši objekti, braucošie transporta līdzekļi.
Signālu „STOP” visi dublē, ja nepieciešams, jāatkārto brīdinājums „STOP”! Nodarbības vadītājs pieņem lēmumu vai ieroči jāizlādē vai nē. e. Pēc šaušanas katram šāvējam bez pavēles jāpārliecinās, ka: • ierocis ir izlādēts • atlikusī munīcija ir atgriezta un netiek jaukta ar patronu čaulītēm • munīcija nav palikusi apģērbā vai citā ekipējumā • šautuve vai vingrinājuma rajons netiek atstāti ar kaujas munīciju bez speciālas atļaujas. • Par šo noteikumu neievērošanu personas tiek sodītas pamatojoties uz Militārās disciplīnas reglamentu.
