焊線篇

焊線篇. 工具 - 剪鉗. AWG 剪鉗 (有凹孔供不同AWG線,容易使用). 普通剪鉗. 焊線篇 -工具. 焊接工具 焊槍 (電烙鐵) 錫線(內藏清潔劑) 焊錫清潔劑. 錫線. 焊錫清潔劑. 焊槍. 安全. 當用焊槍時，盡量不要吸入氣化的清潔劑。 工作中的焊槍有攝氏三四百度，小心燙傷. 剪線方法. 普通剪鉗 a 沿著絕緣膠的外圍剪下，小心不要剪掉內部的金屬線 b. 固定剪鉗在剪口 c 推開剪鉗. 剪線方法. 2. 用AWG剪鉗. 選擇合適的AWG線號 把要剪掉的絕緣膠長度放進凹位 剪下，把線拉出. 焊線 (上錫). 先給每一工件上錫

anika
Télécharger la présentation

焊線篇

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 焊線篇 工具 - 剪鉗 AWG 剪鉗 (有凹孔供不同AWG線,容易使用) 普通剪鉗

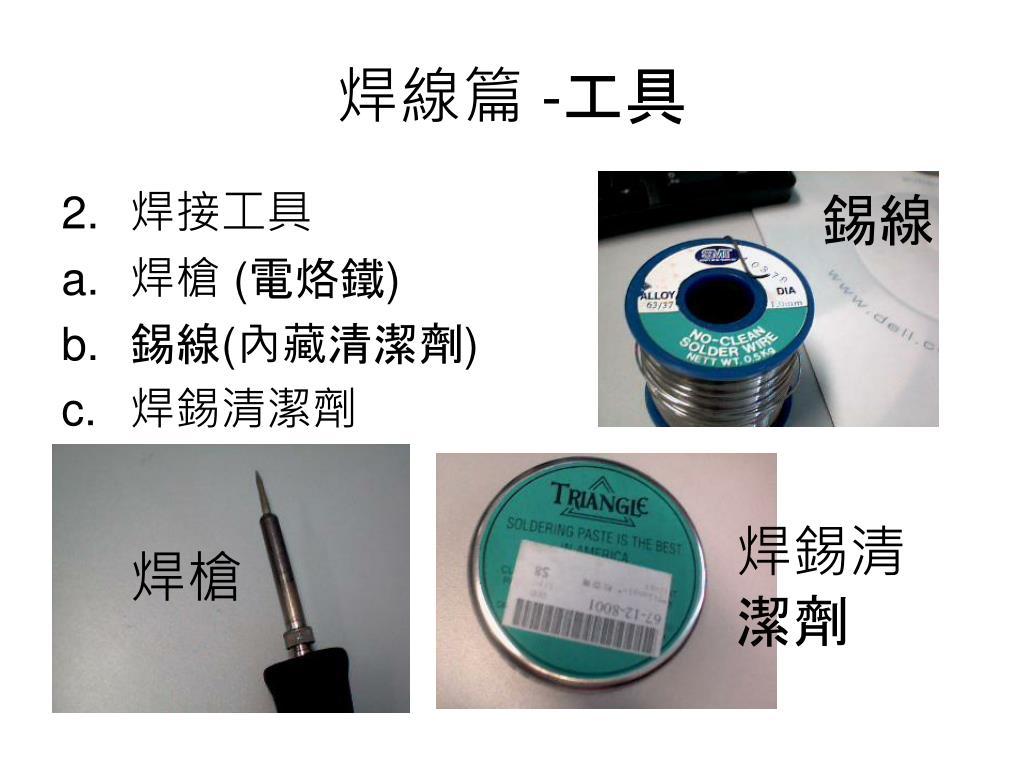

  2. 焊線篇 -工具 • 焊接工具 • 焊槍 (電烙鐵) • 錫線(內藏清潔劑) • 焊錫清潔劑 錫線 焊錫清潔劑 焊槍

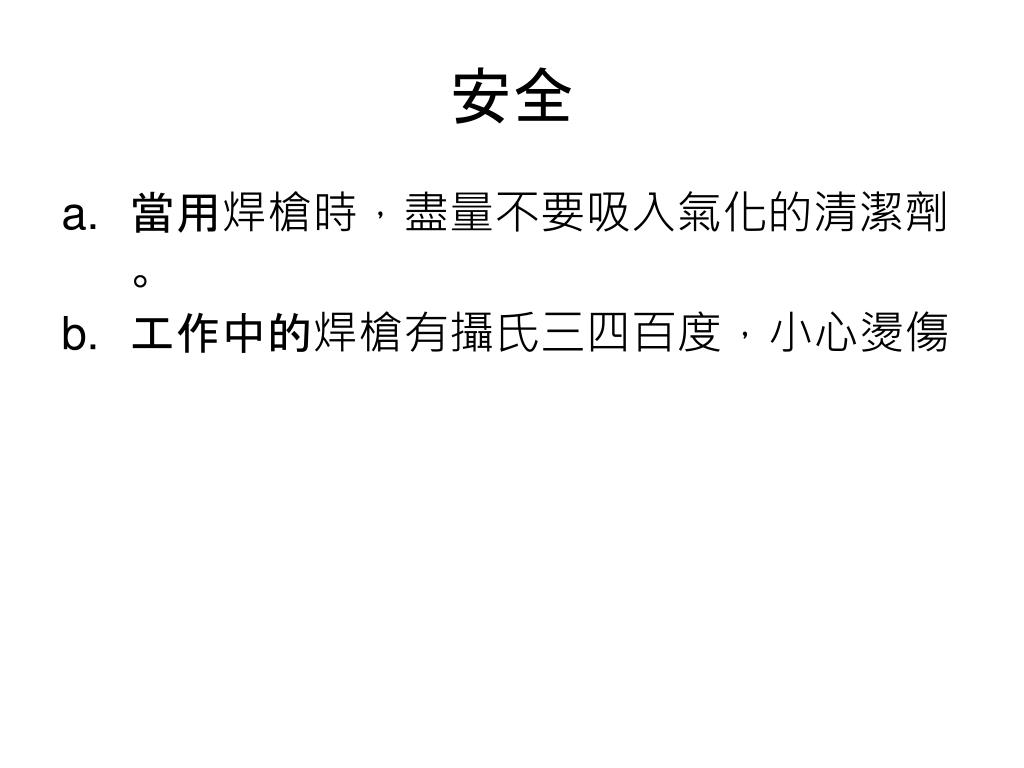

  3. 安全 • 當用焊槍時，盡量不要吸入氣化的清潔劑。 • 工作中的焊槍有攝氏三四百度，小心燙傷

  4. 剪線方法 • 普通剪鉗 • a 沿著絕緣膠的外圍剪下，小心不要剪掉內部的金屬線 • b. 固定剪鉗在剪口 • c 推開剪鉗

  5. 剪線方法 2. 用AWG剪鉗 • 選擇合適的AWG線號 • 把要剪掉的絕緣膠長度放進凹位 • 剪下，把線拉出

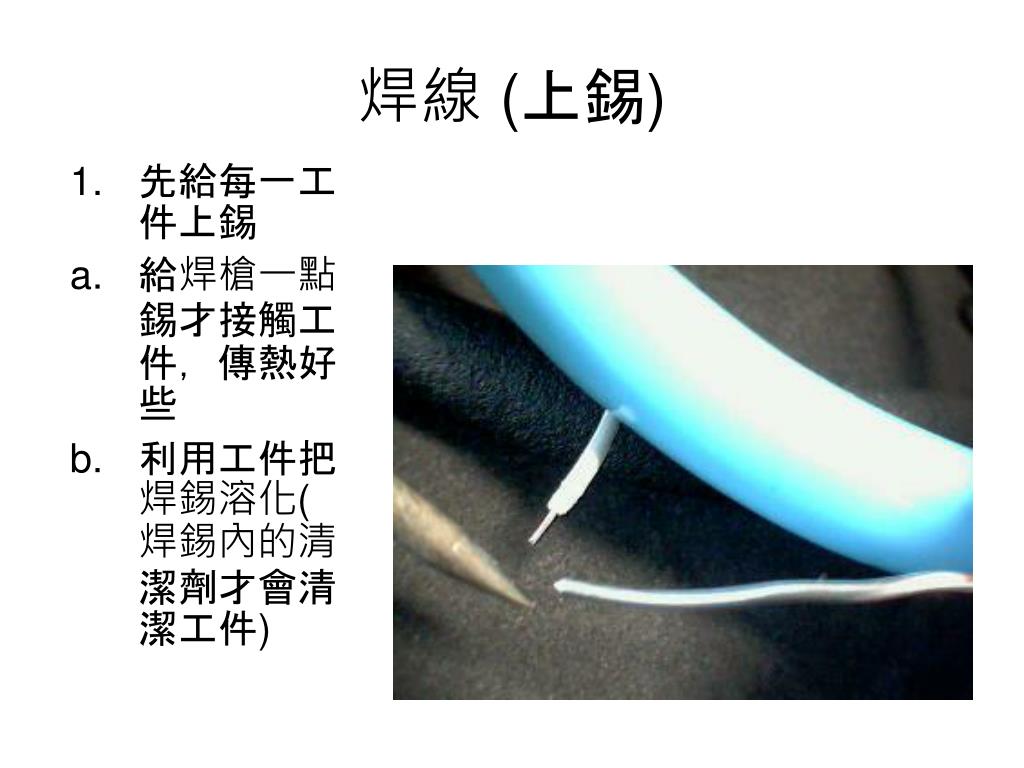

  6. 焊線 (上錫) • 先給每一工件上錫 • 給焊槍一點錫才接觸工件，傳熱好些 • 利用工件把焊錫溶化(焊錫內的清潔劑才會清潔工件)

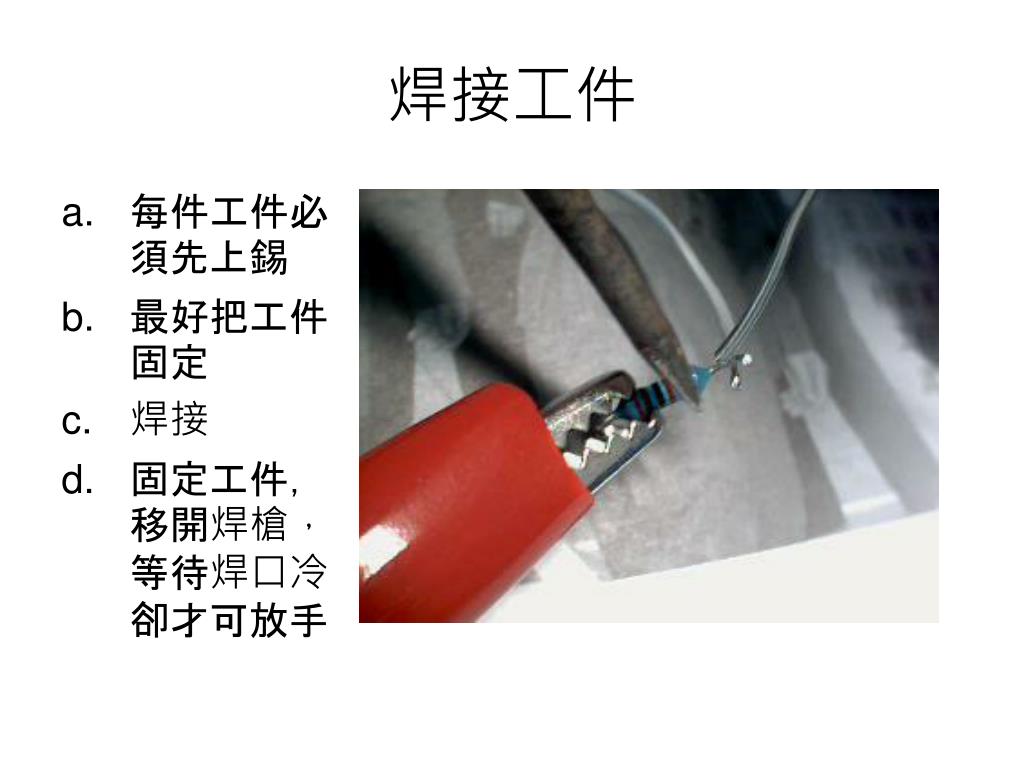

  7. 焊接工件 • 每件工件必須先上錫 • 最好把工件固定 • 焊接 • 固定工件，移開焊槍，等待焊口冷卻才可放手

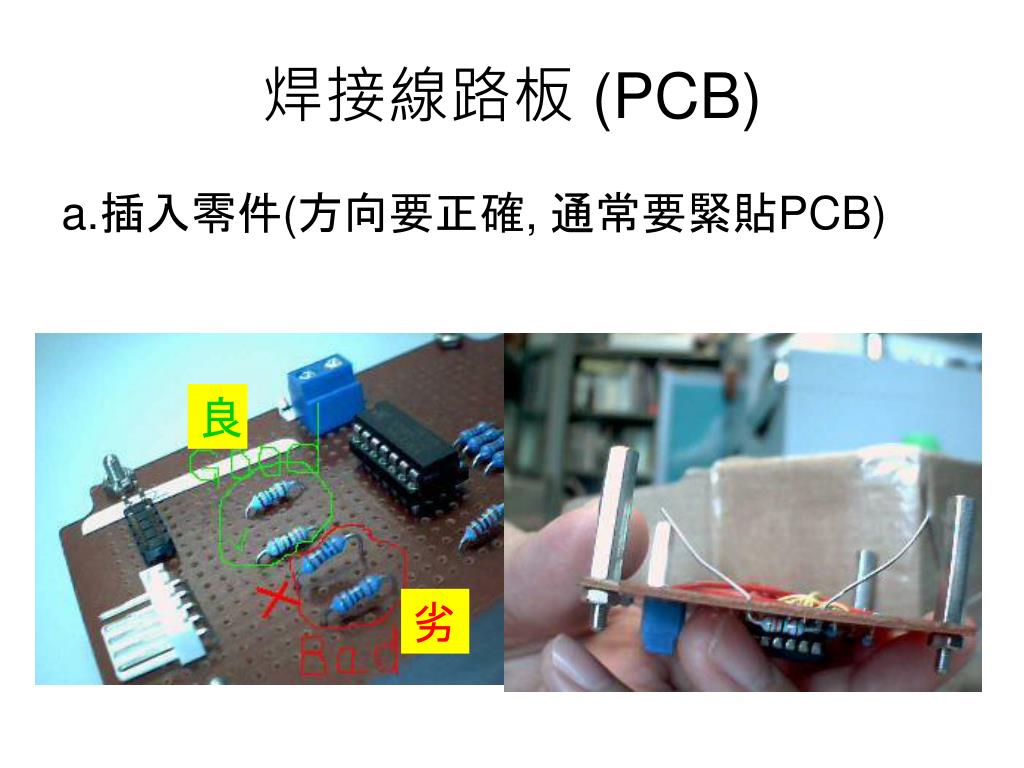

  8. 焊接線路板 (PCB) a. 插入零件(方向要正確, 通常要緊貼PCB) 良 劣

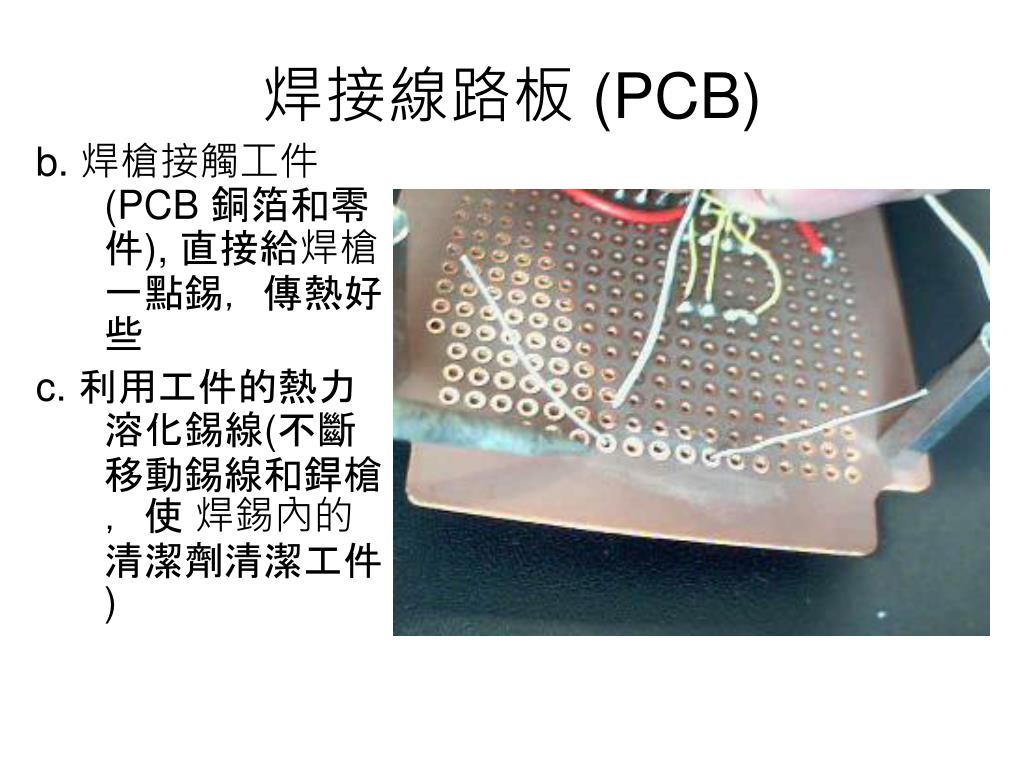

  9. 焊接線路板 (PCB) b. 焊槍接觸工件(PCB 銅箔和零件), 直接給焊槍一點錫，傳熱好些 c. 利用工件的熱力溶化錫線(不斷移動錫線和銲槍，使 焊錫內的清潔劑清潔工件)

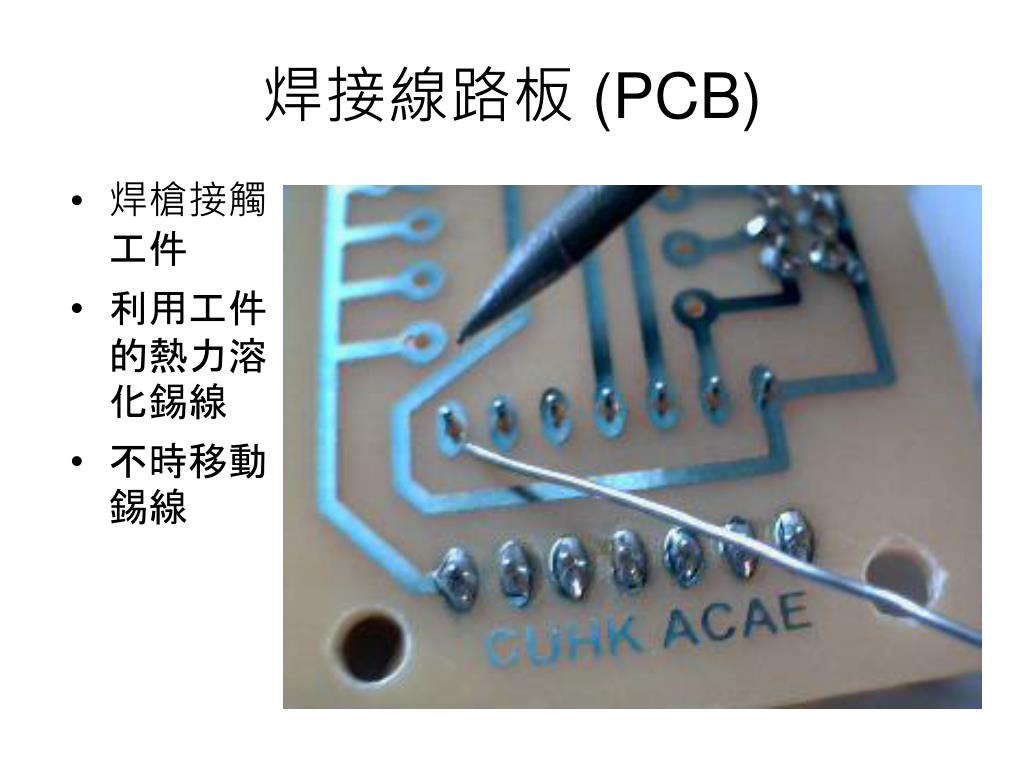

  10. 焊接線路板 (PCB) • 焊槍接觸工件 • 利用工件的熱力溶化錫線 • 不時移動錫線

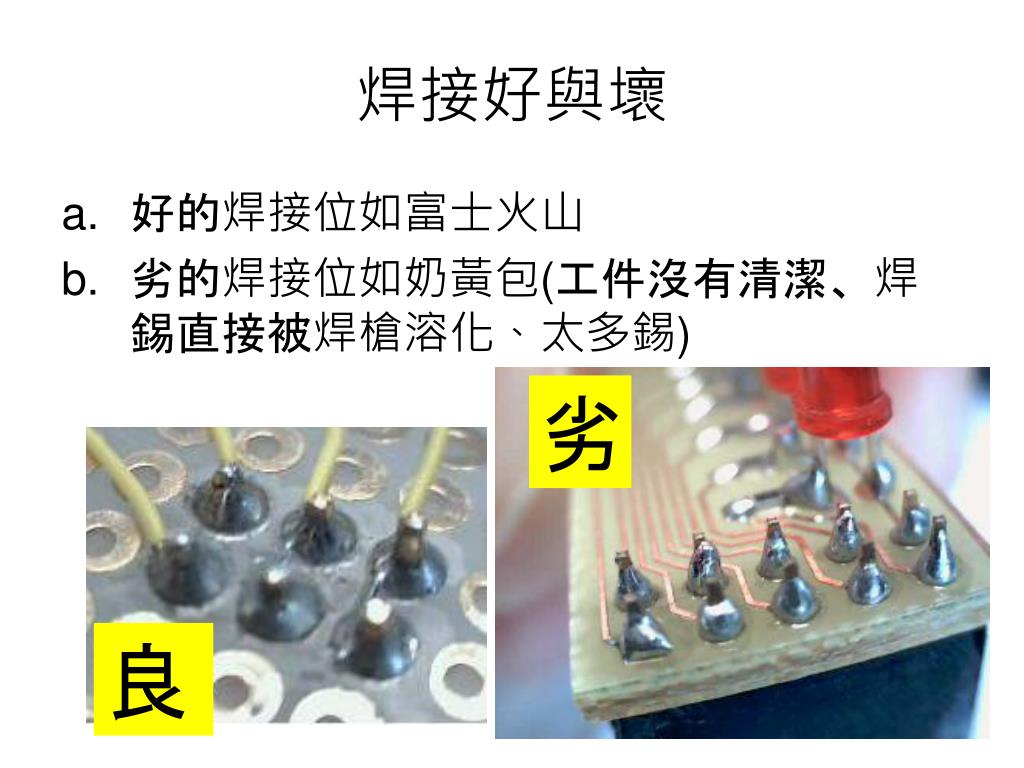

  11. 焊接好與壞 • 好的焊接位如富士火山 • 劣的焊接位如奶黃包(工件沒有清潔、焊錫直接被焊槍溶化、太多錫) 劣 良

  12. 剪腳 • 用剪鉗的尖端貼近焊口的頂部 • 剪

  13. IDE排線接合篇 三角對紅線 或彩虹線的棕色線 • 插座三角形印是一腳 • 排線紅邊是一腳 • 排線用直角尺畫線剪開 • 張排線套入插座，並與插座邊平行接觸 • 按下插座扣子，使排線固定 • 用工具把插座扣子鎖定 平行接觸

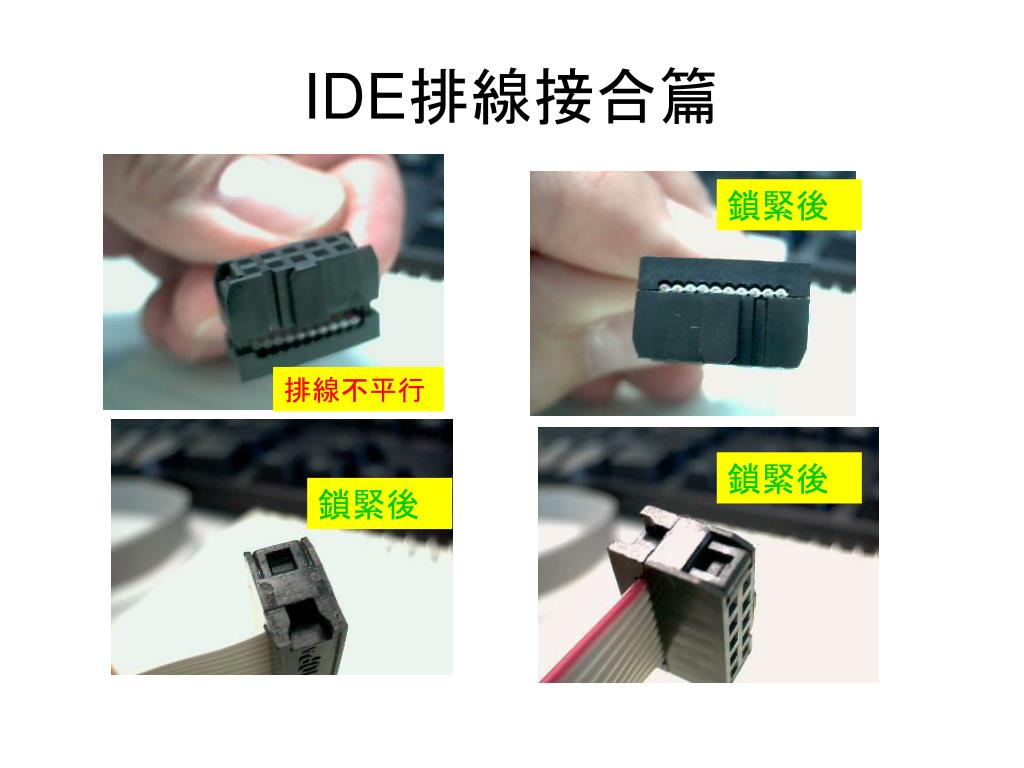

  14. IDE排線接合篇 鎖緊後 排線不平行 鎖緊後 鎖緊後

  15. 電源線接線篇 • 用剪鉗除掉大約2mm外皮 • 扭動外露電線（上錫時電線不會散開） • 上錫（不能太多） • 用尖咀鉗子把上了錫的電線鎖緊在插腳內 • 接腳上錫（不能太多） • 把銲好的接腳套進接腳座至聽到’kick’ 一聲（注意方向） 有扭動 冇扭動 有扭動後的適量上錫 冇扭動後的上錫

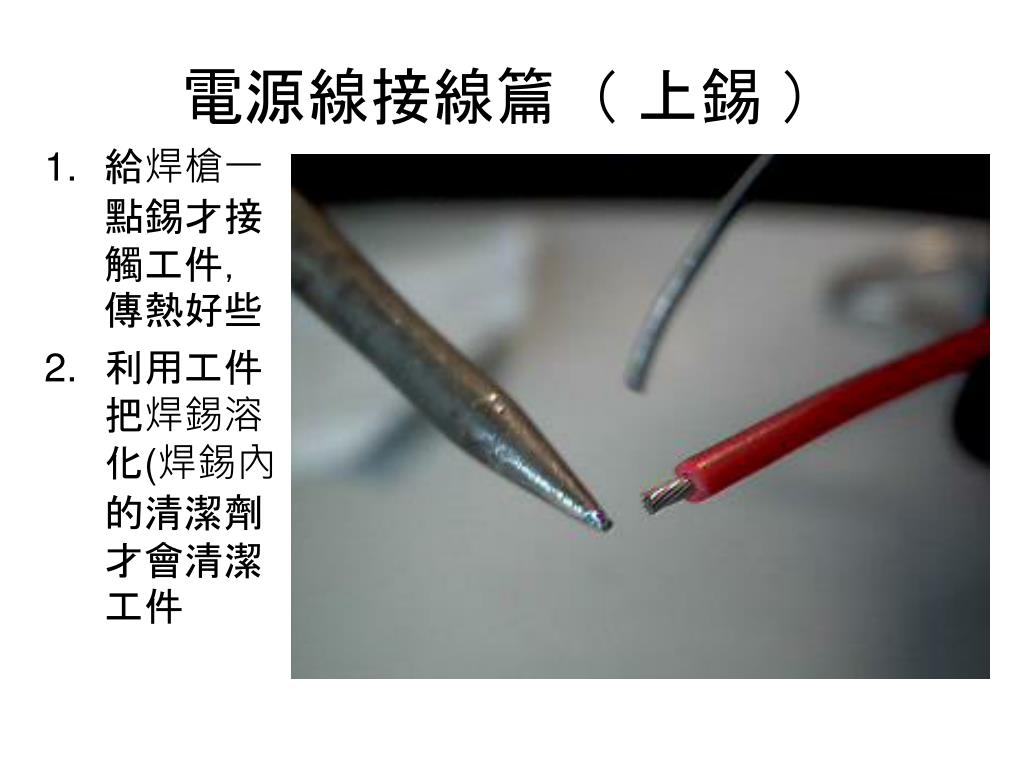

  16. 電源線接線篇（ 上錫 ） 1. 給焊槍一點錫才接觸工件，傳熱好些 2. 利用工件把焊錫溶化(焊錫內的清潔劑才會清潔工件

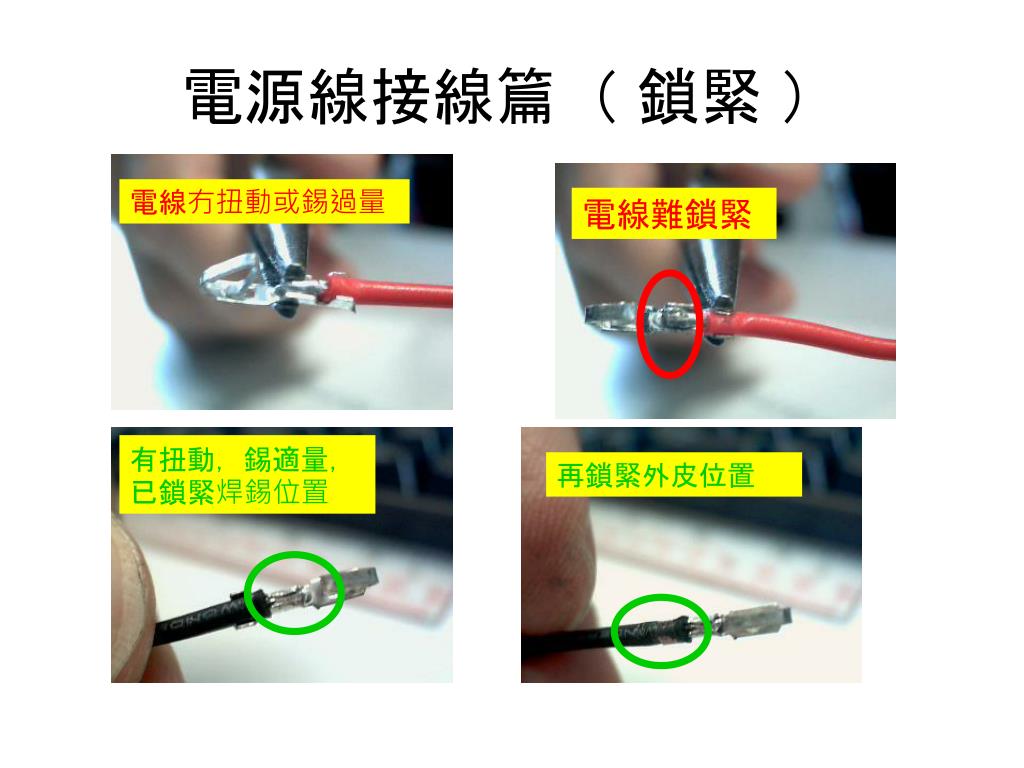

  17. 電源線接線篇（ 鎖緊 ） 電線冇扭動或錫過量 電線難鎖緊 有扭動，錫適量，已鎖緊焊錫位置 再鎖緊外皮位置

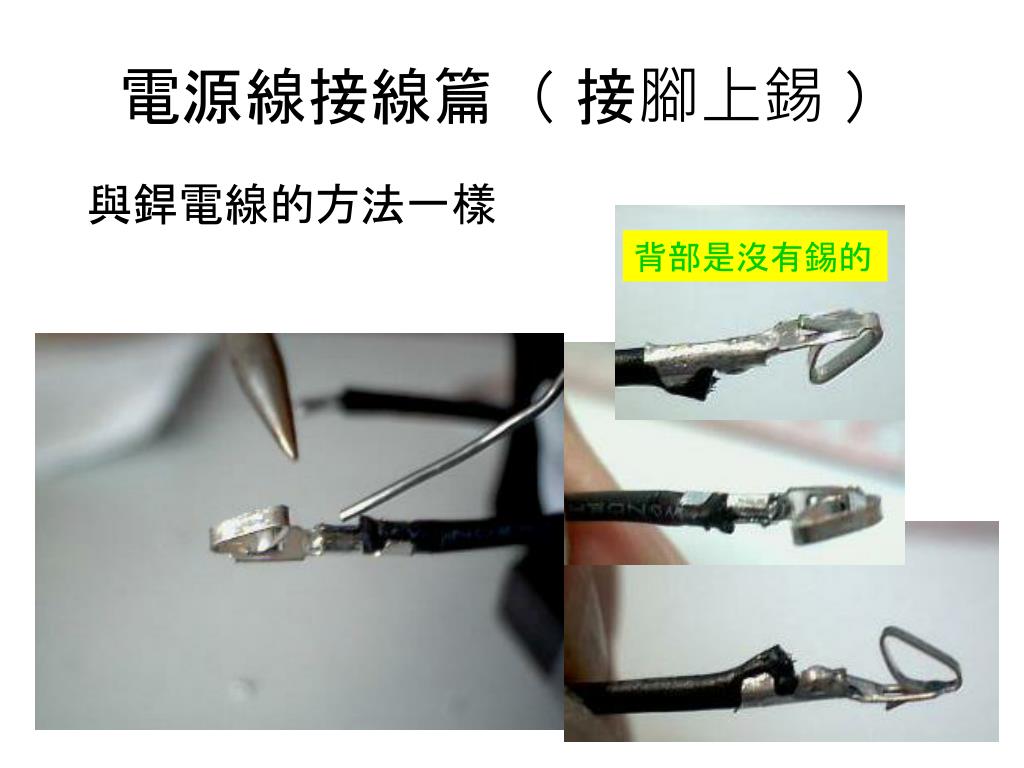

  18. 電源線接線篇（ 接腳上錫 ） 與銲電線的方法一樣 背部是沒有錫的

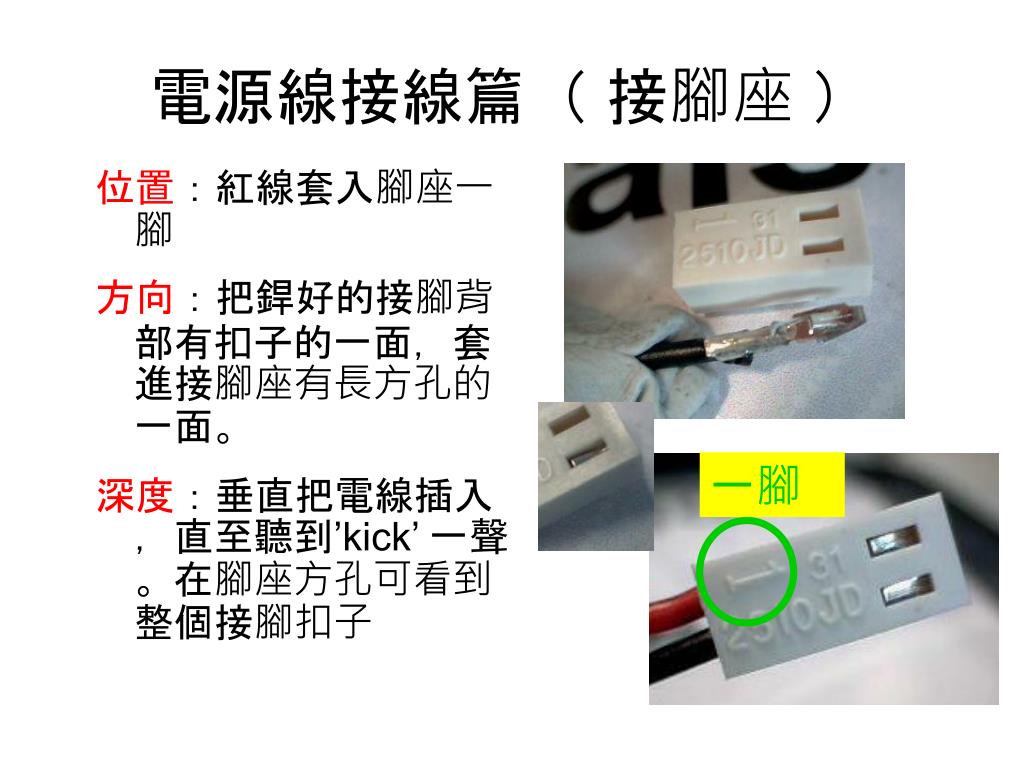

  19. 位置：紅線套入腳座一腳 方向：把銲好的接腳背部有扣子的一面，套進接腳座有長方孔的一面。 深度：垂直把電線插入，直至聽到’kick’ 一聲。在腳座方孔可看到整個接腳扣子 電源線接線篇（ 接腳座 ） 一腳
