  1. Beszéd alapfrekvencia meghatározása- Pitch detektor algoritmusok - Beszédfelismerés és szintézis- előadás -2007. március 8. Bárdi Tamás Pázmány Péter Katolikus Egyetem, Információs Technológia Kar

  2. Mi az alapfrekvencia ? Alapfrekvencia: a hangszalagok pillanatnyi rezgésszámaSzokásos jelölése: F0

  3. Gerjesztés típusok a beszédben Alapfrekvenciát csak akkor értelmezünk,ha zöngés (kváziperiodikus) gerjesztés jelen van a beszédben.

  4. What is the definition of pitch? Pitch is…..“…..that attribute of auditory sensation in terms of which sounds may be ordered on a musical scale”(American Standards Association, 1960; cited in Moore, 1997) Vagyis: - a pitch (hangmagasság) érzeti mennyiség- az alapfrekvencia (F0)fizikai mennyiség

  5. Tones that have the same repetition ratetend to have the same pitch: Frequency Time

  6. Miért érdekes az alapfrekvencia? A hangmagasság változásai a beszédben nyelvi, érzelmi, hangulati, stb. jelentést hordoznak.Illusztráció: egy rövid beszédfelvétel a pitch kontúrjával.

  7. Pitch kontúr előállítása • Fő részfeladatok: - F0 becslése, - zöngésség megállapítása • PDA – Pitch Detector Algorithm:Olyan algoritmus, amely a beszédjelből a fenti értelemben vett pitch kontúrt képes előállítani. • VDA – Voicing Detection Algorithm:A PDA-nak az a része, amely a zöngés/zöngétlen szakaszok megkülönböztetéséért felelős

  8. Pitch detektorok alkalmazásai • Low-bitrate speech coding: pitch adaptive (pl. GSM) • Speech Synthesis: processing unit inventories • Linguistic analysis, prosody processing • Music: auto-scoring, editing, midi conversion …

  9. Hogyan áll össze egy pitch kontúr Haladunk ablakról ablakra: - mindegyikre adunk egy alapfrekvencia becslést - tipikus hossz: 20 – 40 ms - tipikus lépésköz: 10 ms - általában átfedik egymást

  10. Algoritmusok: ACF Auto Correlation Function (autokorreláció függvény): s(t) – a beszédjel;w – az elemzett ablak hossza

  11. Csúcs kiválasztás ACF-en Az elemzett beszédablak: Csúcskeresés az ACF-en:

  12. Detekciós hiba lehetőségek • Nagy hibák: oktáv vagy még nagyobb tévesztés az alapfrekvenciában.Jellemzően a gyorsan halkuló vagy hangosodó szakaszokon fordul elő, leginkább szó elején vagy végén. • Kis hibák: apróbb pontatlanságok az alapfrekvenciában.Jellemzően a vegyes gerjesztésű hangoknál fordul elő (zöngés mássalhangzók) • Zöngés-zöngétlen tévesztés: jellemzően ez is a vegyes gerjesztésű hangoknál.

  13. Examples for ACF

  14. Algoritmusok: ASDF Average Squared Difference Function: s(t) – a beszédjel;w – az elemzett ablak hossza

  15. Examples for ASDF

  16. Algoritmusok: AMDF Average Magnitude Difference Function: s(t) – a beszédjel;w – az elemzett ablak hossza

  17. Algoritmusok: Cepstrum Homomorph analysis: CEPSTRUM(x) = IFFT(LOG(|FFT(x)|))

  18. Algoritmusok: LPC • Csúcsokat keresünk az LPC hibajelben:- ezt pitch-mark kijelölésnek is hívják

  19. F0 contour with ACF method Applying ACF directly on speech signal: Preproc.

  20. A beszédjel célszerű torzításával csökkenthetjük a hibák arányát My preprocessor is a combination of low-pass filtering and center clipping.

  21. A Preprocesszor (1): Az eredeti beszédjel a burkolójával, valamint a beszédjel alul-áteresztő szűrés után:

  22. A Preprocesszor (2): A szűrt jel és a középre vágási szint (center clip level)- a burkoló 40%-a:

  23. A Preprocesszor (3): Az eredeti beszédjel a burkolójával, valamint a beszédjel alul-áteresztő szűrés után:

  24. A Preprocesszor (4): Hangzó illusztráció (s, sz, c eltűnik):

  25. F0 contour with ACF method Applying ACF after preprocessing the speech signal: Original

  26. Egy összetett Pitch Detektor struktúrája Bemenő beszédjel Preprocesszor Meghallgatható: Ablakozás Basic Extractor- ACF számítása és elemzése - F0 becslés V/UV döntés * Pitch kontúr

  27. A kiértékelés adatbázisa Pitch detektor algoritmusok kiértékelésére olyan beszéd adatbázisokat lehet használni, melyekben a zöngés-zöngétlen szakaszok ill. az alapfrekvencia értékek címkézve vannak. A címkézés automatikussá vagy fél-automatikussá tehető laryngográf jel felvételével. Database 1: Keele Pitch Database Georg Meyer Keele University Database 2: FDA Evaluation Database Paul Bagshow & al.Centre for Speech Technology Research,University of Edinburgh

  28. Beszédfelvétel és laryngográf jel

  29. Zöngés-zöngétlen átmenet

  30. Zöngés-zöngétlen átmenet

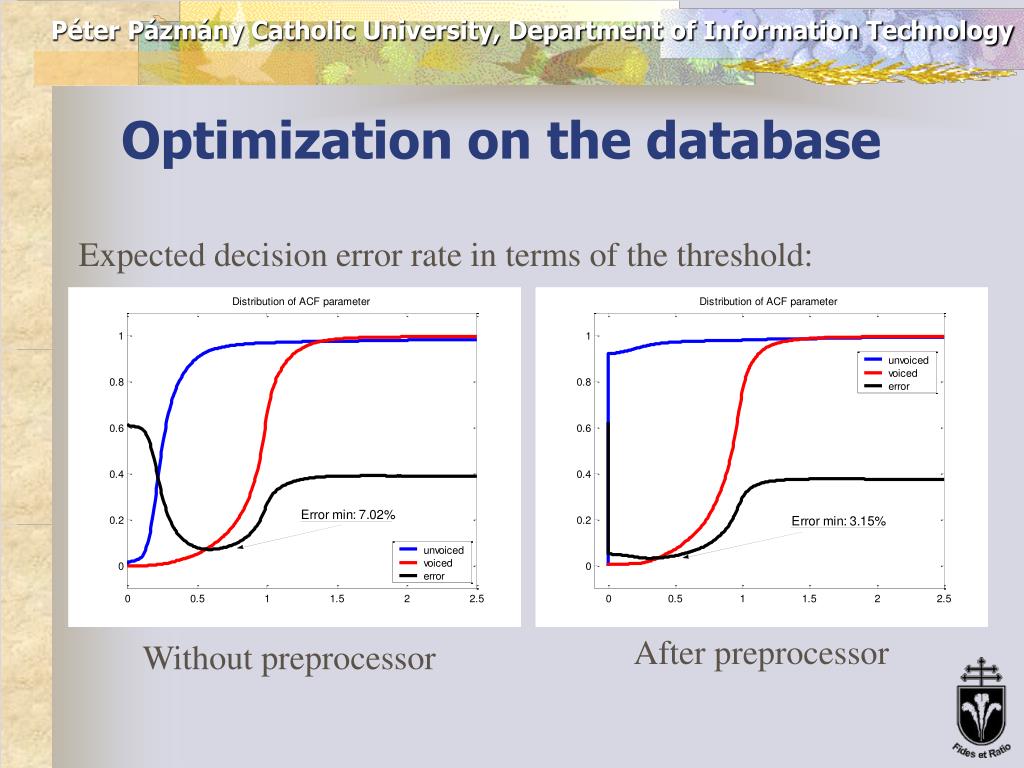

  31. Optimization on the database Expected decision error rate in terms of the threshold: After preprocessor Without preprocessor

  32. Zöngés/zöngétlen megkülönböztetés: A basic extractor-ban kiválasztott csúcs nagysága és a beszédablak energiája szolgál döntési paraméterként.Mindkettőt egy-egy küszöbbel hasonlítjuk össze. A tévesztési arány keresztkiértékeléssel: 2.1%

  33. Összehasonlítás: Bagshaw (1993):

  34. Rekedt beszédhang pitch kontúrja:

  35. Hangmagasság módosítása Pitch-Synchronous Overlap-Add (PSOLA) on LPC residual eredeti 80% 125% 167% 200%

  36. Köszönöm a figyelmet
