  1. Иванов Б.В., Павлов А.В., Кубышкин Н.В., Гудошников Ю.П. ГУ «Арктический и антарктический научно-исследовательский институт» (ААНИИ) Санкт-Петербургский государственный университет (кафедра океанологии) Косвенный метод определения взвешенных частиц в морской воде (по данным экспедиции «NEGP-2005») (Договор ЭС-12412 от 25.10.2005 г., между ООО «Питергаз» и МГП «Мониторинг Арктики» - «Проведение экохимических исследований компонентов окружающей среды в составе инженерно-экологических изысканий для проекта строительства морского участка Северо-Европейского газопровода на акватории Финского залива)

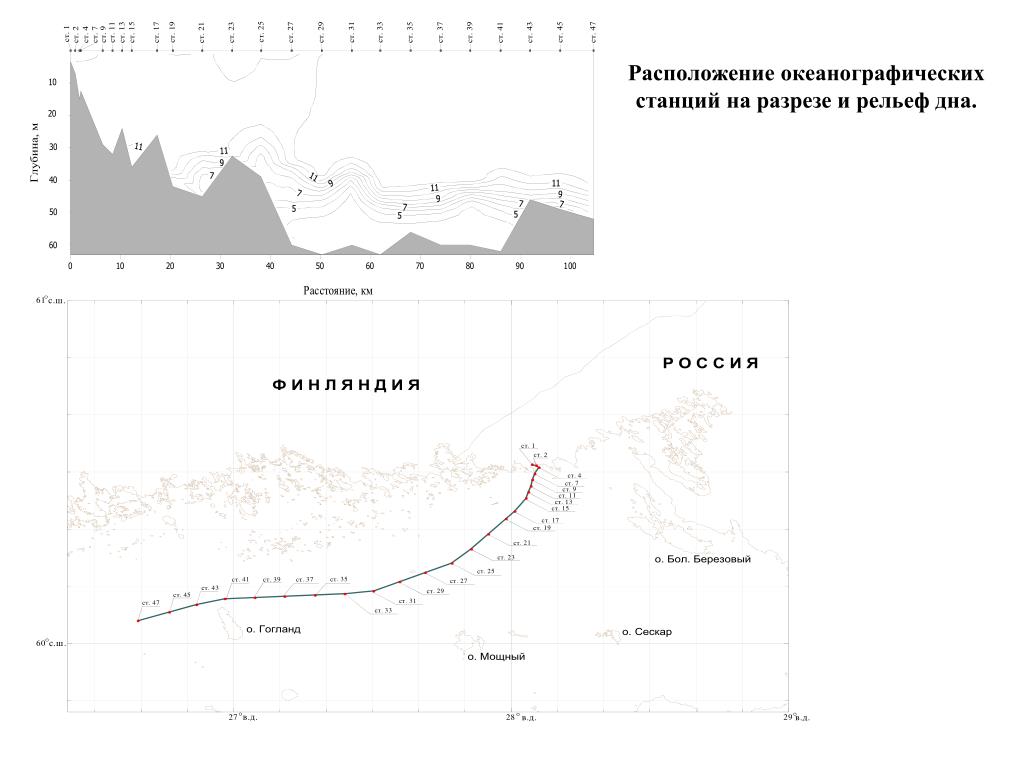

  2. Расположение океанографических станций на разрезе и рельеф дна.

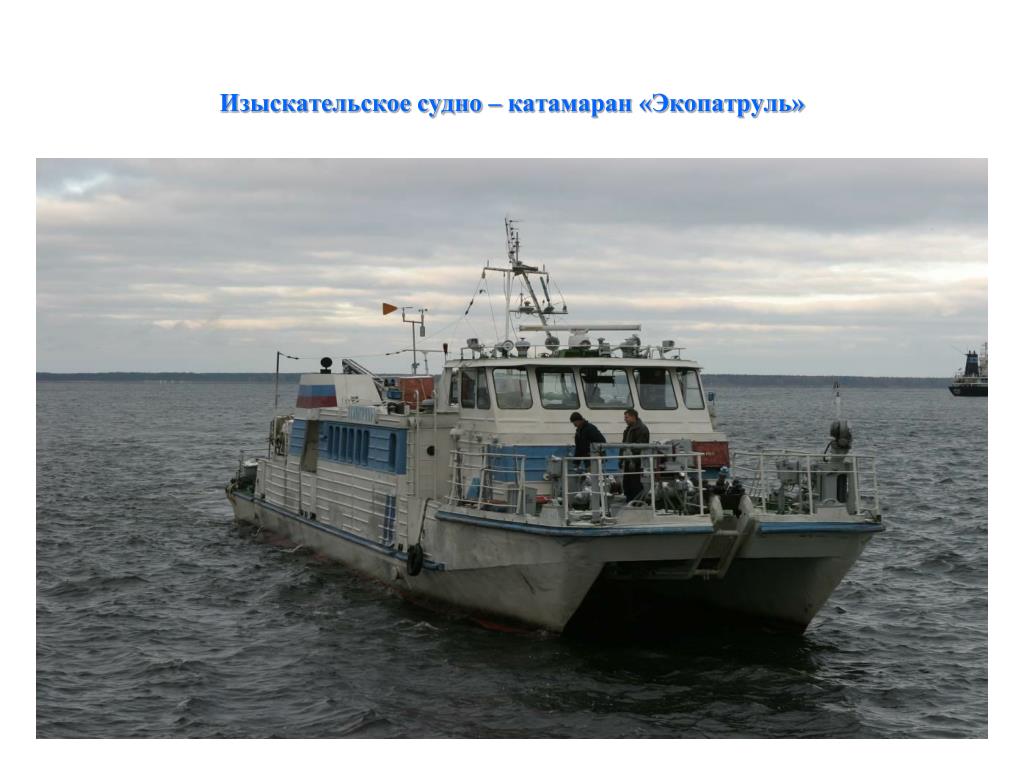

  3. Изыскательское судно – катамаран «Экопатруль»

  4. Средства измерения прозрачности и мутности стандартный белый диск Секи (диаметр 30 см)датчик мутности STM

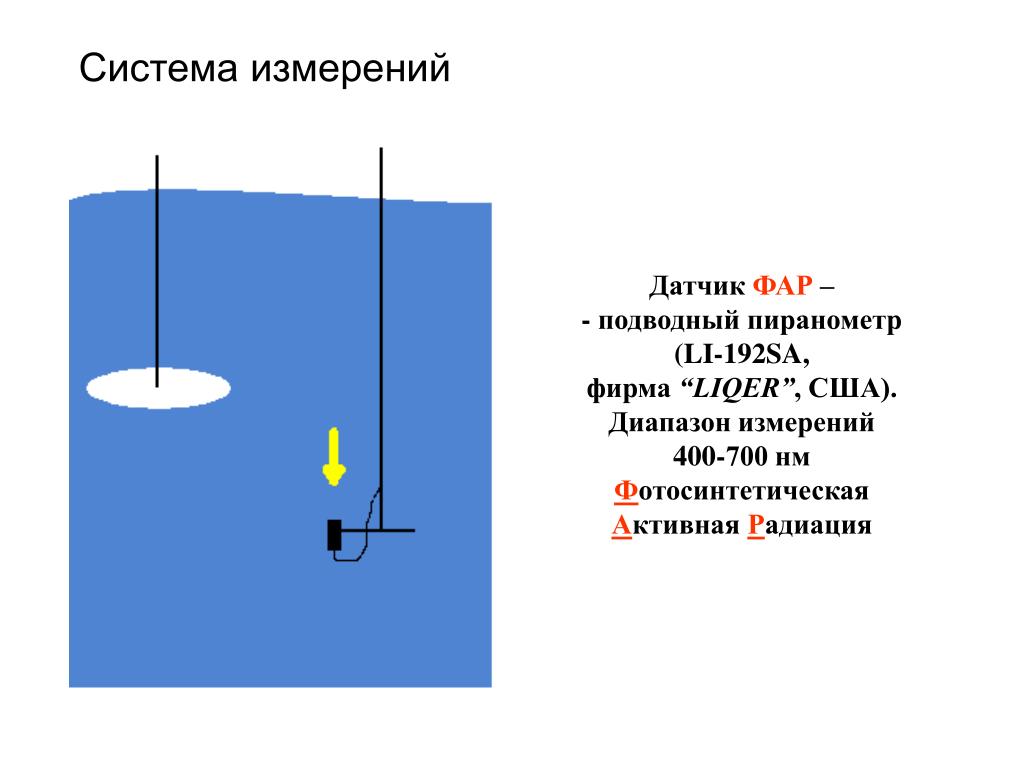

  5. Система измерений Датчик ФАР – - подводный пиранометр (LI-192SA, фирма “LIQER”, США). Диапазон измерений 400-700 нм Фотосинтетическая Активная Радиация

  6. Датчики фирмы «LIQER» (США), измеряющие ослабление света (коротковолновой солнечной радиации) в диапазоне 450-700 нм (ФАР -фотосинтетическая активная радиация)

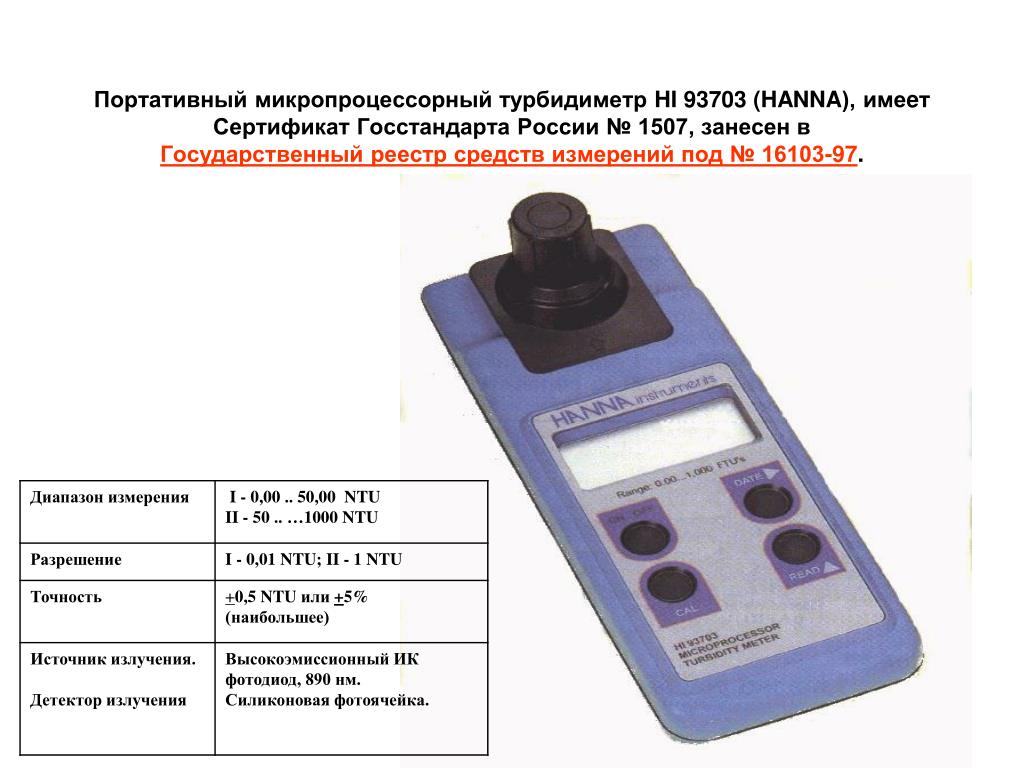

  7. Портативный микропроцессорный турбидиметр HI 93703 (HANNA), имеeт Сертификат Госстандарта России № 1507, занесен в Государственный реестр средств измерений под № 16103-97.

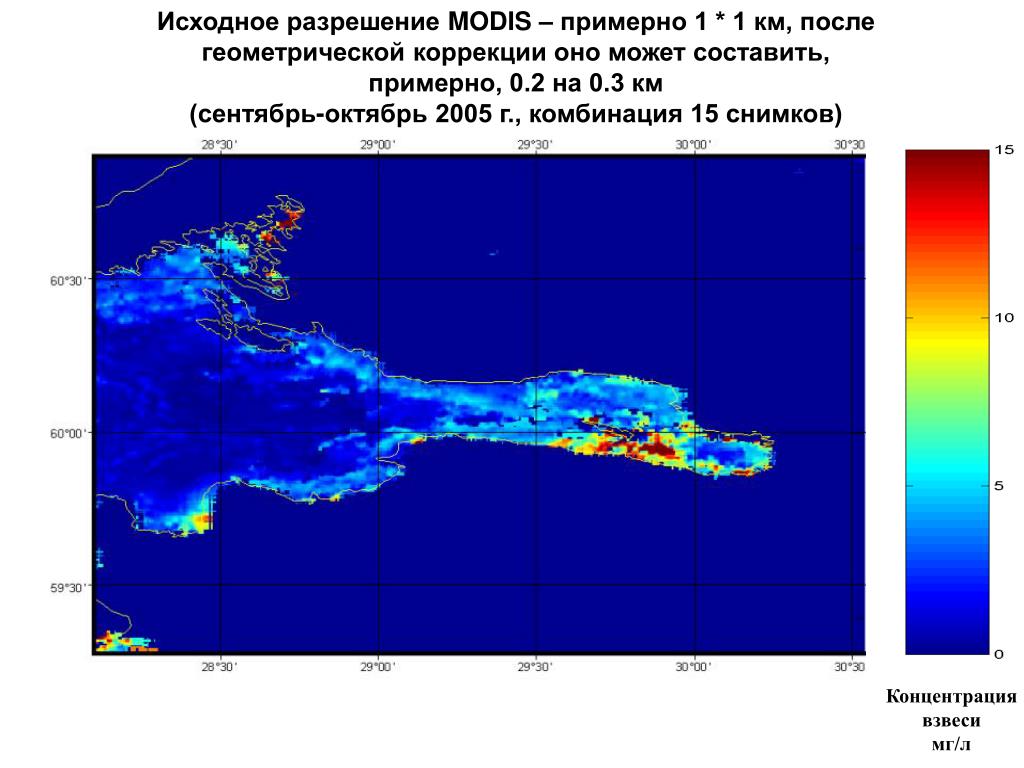

  8. Исходное разрешение MODIS – примерно 1 * 1 км, после геометрической коррекции оно может составить, примерно, 0.2 на 0.3 км(сентябрь-октябрь 2005 г., комбинация 15 снимков) Концентрация взвеси мг/л

  9. Соотношение между концентрацией взвешенных частиц, полученных на стандартном фильтре с диаметром калиброванных отверстий - 0.45 мн, и мутностью воды по данным измерений лабораторным турбидиметром для поверхностного (слева) и придонного (справа) горизонтов отбора проб.Концентрация[мг/л] = Мутность[NTU] * K K = 0.5765 ±0.0062

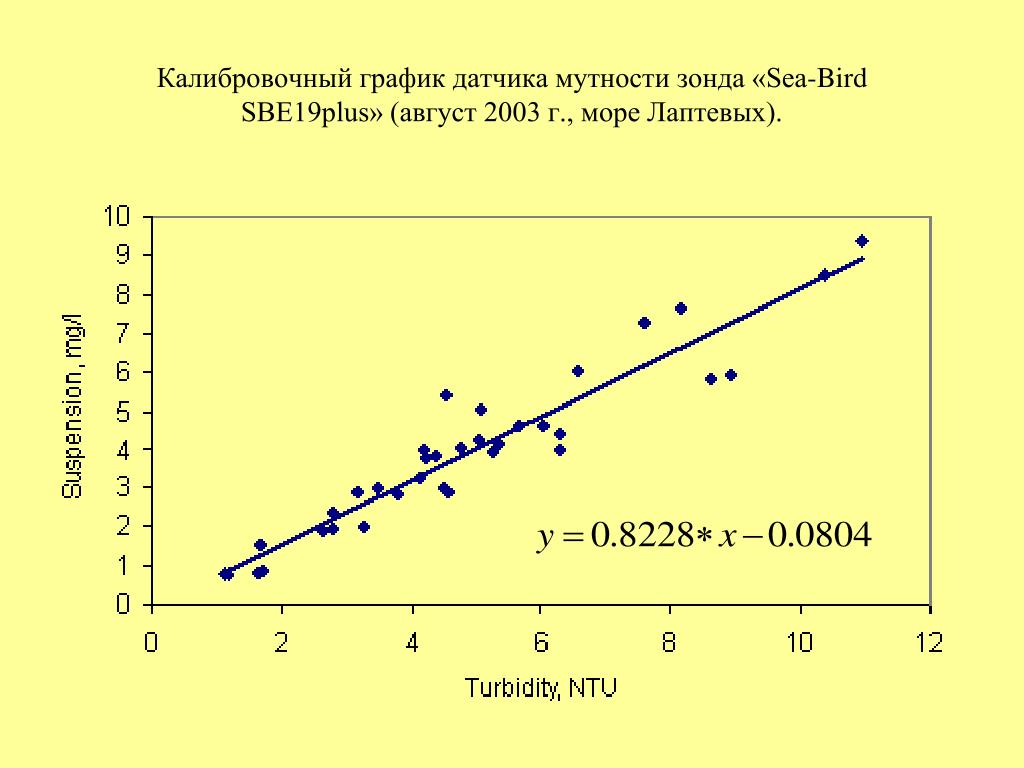

  10. Калибровочный график датчика мутности зонда «Sea-Bird SBE19plus» (август 2003 г., море Лаптевых).

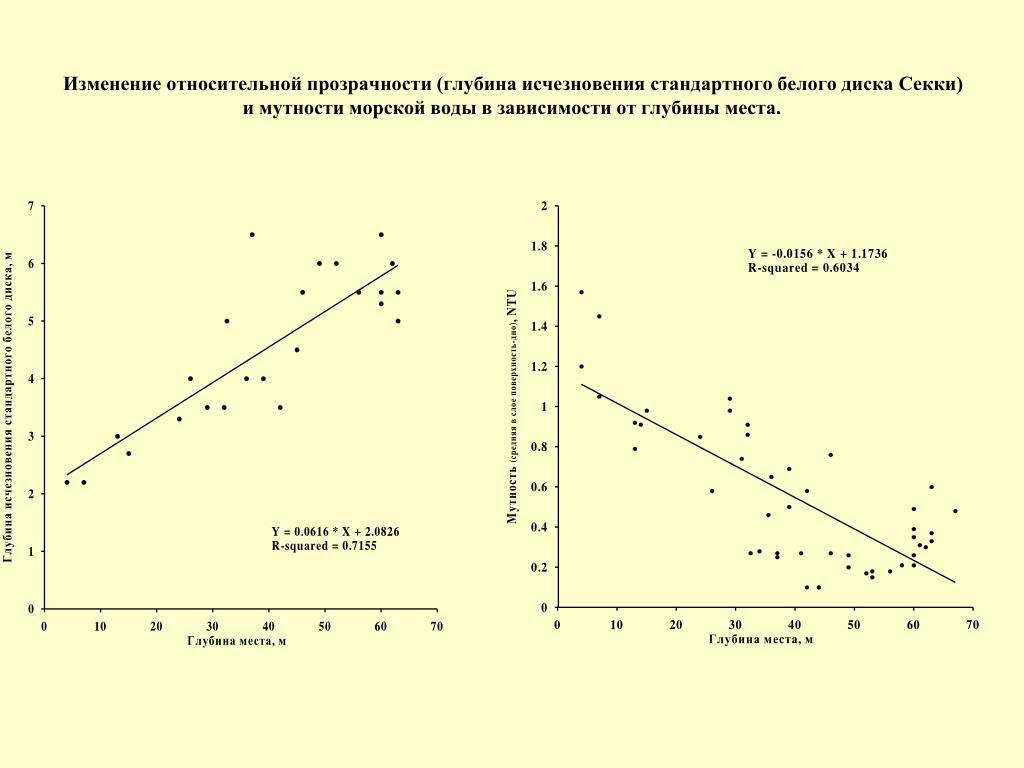

  11. Изменение относительной прозрачности (глубина исчезновения стандартного белого диска Секки) и мутности морской воды в зависимости от глубины места.

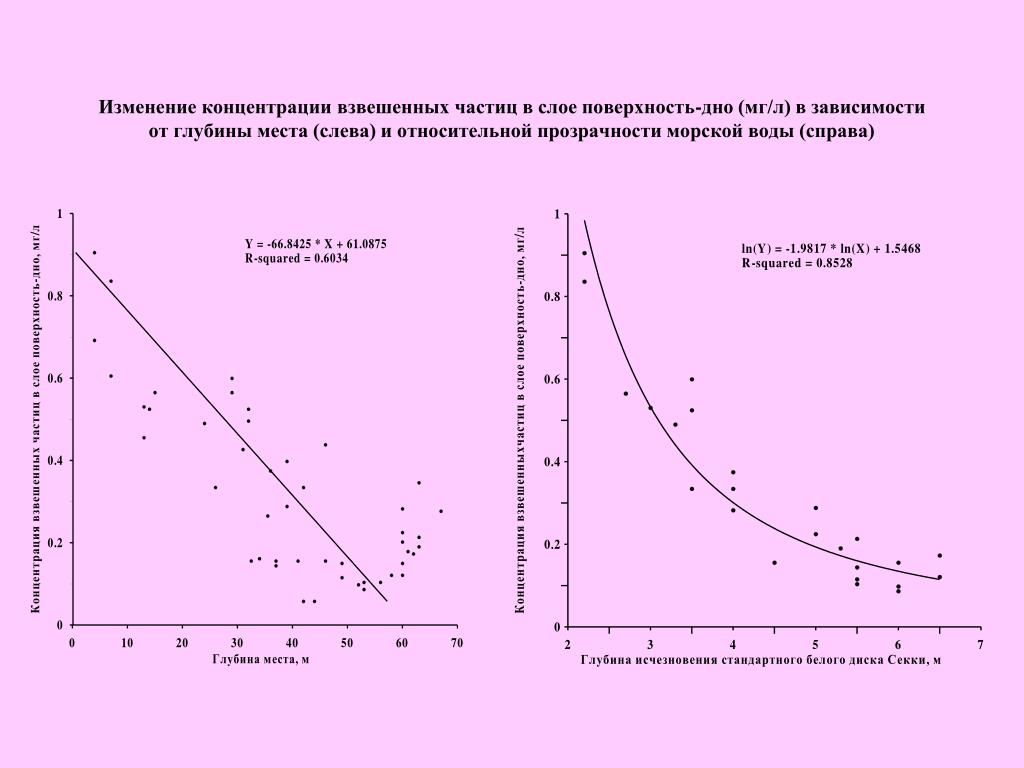

  12. Изменение концентрации взвешенных частиц в слое поверхность-дно (мг/л) в зависимости от глубины места (слева) и относительной прозрачности морской воды (справа)

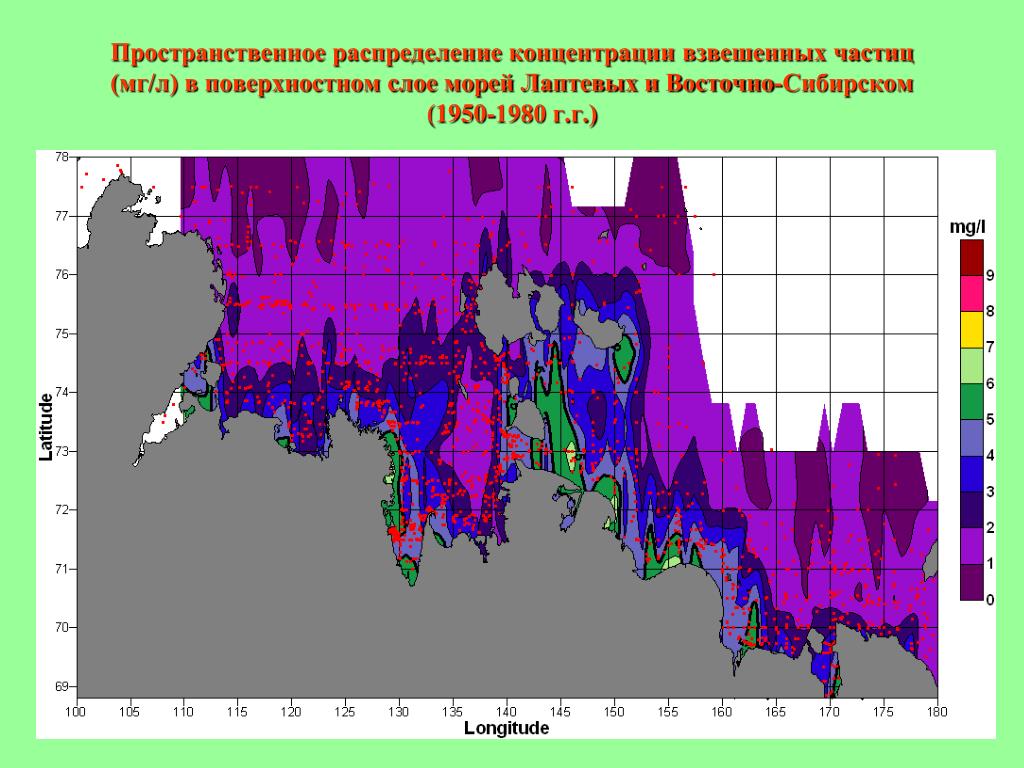

  13. Пространственное распределение концентрации взвешенных частиц (мг/л) в поверхностном слое морей Лаптевых и Восточно-Сибирском (1950-1980 г.г.)
