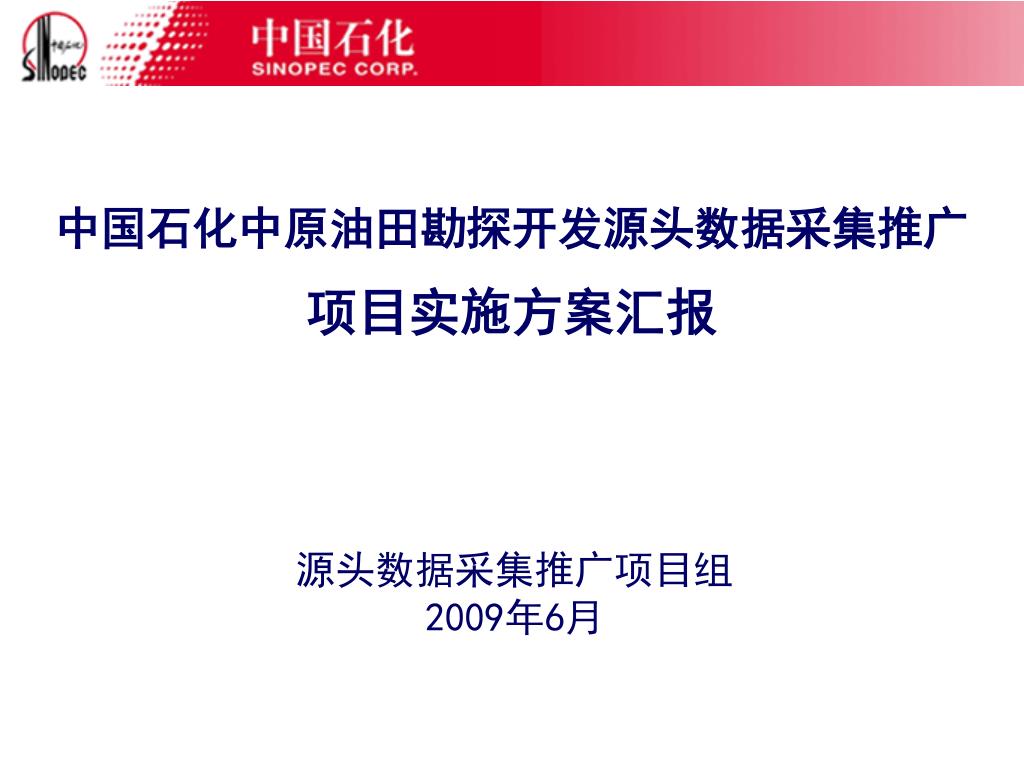

  1. 中国石化中原油田勘探开发源头数据采集推广 项目实施方案汇报 源头数据采集推广项目组 2009年6月

  2. 一、项目概述 二、中原油田源头数据采集调研情况 三、总体实施方案 四、分专业实施方案 五、工作建议

  3. 一.项目综述 一、项目概述 1、项目背景 按照中国石化信息化建设的总体规划,在油田企业启动并统一部署了勘探开发源头数据采集推广项目。 按照《中国石化油田企业信息化建设专项规划》,今后3-5年油田企业重点开展集中共享、统一管理的数据中心建设,作为数据中心建设的基础工程,开展勘探开发源头数据采集工作必要而迫切。中原油田作为二期推广应用单位展开源头采集推广。

  4. 一、项目概述 2、中原油田推广方案的产生 在源头数据推广设计阶段,总部组织了12个业务的18名专家组成的项目组,先后到中原油田的地质科学研究院、物探院、工程院、采油一厂、采油二厂、采油三厂、采油四厂、采油五厂、采油六厂、内蒙采油事业部、钻井公司、地质录井公司、测井公司、井下特种作业处、水电厂等单位进行了现场调研,与12个专业33位业务专家进行了分析对接,形成了《中国石化中原油田勘探开发源头数据采集推广实施方案》。

  5. 一、项目概述 二、中原油田源头数据采集调研情况 三、总体实施方案 四、分专业实施方案 五、工作建议

  6. 二、中原油田源头数据采集调研情况 1、中原油田调研设计工作开展情况 • 方案设计是在充分调研的基础上展开的,计划安排到天,主要包括了3个阶段: • 中原调研阶段:调研阶段围绕数据规范、需求、流程、应用做了集中介绍、单位调研、分组讨论、集中汇总的相关工作,掌握了中原油田的数据采集、管理、应用情况; • 方案形成阶段:进行了材料整理、细化落实、分析研究过程,与中原油田各专业人员多次交流沟通,提交了设计方案。 • 意见反馈和修改完善阶段:专家组评议会议,集中提出修改意见;各位专家针对方案提出个人修改反馈意见,项目组进行完善修改。

  7. 二、中原油田源头数据采集调研情况 2、中原油田现状分析 中原油田经过多年的信息化建设,基础网络建设和专业数据库建设初具规模。形成了油田勘探开发库、厂(院)子库的数据管理体系,初步建立了涵盖勘探、开发、辅助生产等业务的专业数据库及相关应用系统,较好地满足了油田勘探开发工作的需要。 现状分析主要包括以下几个方面: • 网络和基础设施建设情况 • 数据库建设情况 • 专业应用系统建设情况

  8. 二、中原油田源头数据采集调研情况 • 网络和基础设施比较完善,起到了信息化建设的支撑保障作用 中原油田信息网络已经基本上覆盖了整个油区范围。各二级单位网络基本上保持在100M到桌面。 前线各单位逻辑拓扑基本上都是星型拓扑,各个节点直接接到通讯公司中心站核心节点交换机上。 中原油田企业主干网拓扑图

  9. 勘探库采用了中石化勘探数据库文件格式,包括物探、钻井、测井、录井、试油等几个部分,其中,物探部分覆盖勘探工作量数据、2D/3D测线基础数据、VSP等;钻井、录井部分包括钻井和录井井史等;测井部分包括8280条测井曲线数据;分析化验分库包括所有岩心、分析化验数据,试油部分数据采集不全,井下特种作业施工井所有数据都已入库,三公司施工数据没有入库。勘探库采用了中石化勘探数据库文件格式,包括物探、钻井、测井、录井、试油等几个部分,其中,物探部分覆盖勘探工作量数据、2D/3D测线基础数据、VSP等;钻井、录井部分包括钻井和录井井史等;测井部分包括8280条测井曲线数据;分析化验分库包括所有岩心、分析化验数据,试油部分数据采集不全,井下特种作业施工井所有数据都已入库,三公司施工数据没有入库。 各专业部门还根据需要,建立了自己的专业数据库。 勘探库 开发数据库采用中石化开发库98标准,包括开发动态和开发静态,开发动态部分涵盖了单井基础信息和单元基础信息,采集了1980年以后全部区块单元数据,共87个模块;单井井史数据采集不全,只包括2000年以前的数据。开发动态部分包括了各厂月度处理数据,没有采集无单井日动态数据。 各厂都建立了开发分库,覆盖了开发静态、动态、监测、作业、采油工艺、油气水分析、集输等业务,覆盖面和采集数据量根据各厂信息化水平,有所不同。 开发库 二、中原油田源头数据采集调研情况 • 专业数据库建设稳步提升,支撑了油田科研生产

  10. 钻井工艺研究院根据中石化钻井库标准建立了钻井数据库,包括了各个钻井队施工的钻井井史资料,涵盖了2002年-2005年的所有井史资粮,记录总数540000条,数据总量约135 GB。 录井库基于中石化勘探库标准和开发库标准,涵盖了钻录测试岩心数据;开发井动态、开发井静态、探井动态、探井静态、录井扩展等业务,23451005条记录、数据总量达到10.65G。 钻井库 录井库 采油工程信息管理数据库 2009年,中原油田建设了采油工程数据库。覆盖业务范围有开发监测、作业工艺、油气集输等数据,共183张数据表。 采油工程库 二、中原油田源头数据采集调研情况 • 专业数据库建设稳步提升,支撑了油田科研生产

  11. 互联互通项目是中原油田为了整合各专业数据库数据资源而建设的数据资源整合平台,通过将纳入互联范围内的数据库进行模型化分析,建立各自独立的模型结构定义。以模型定义为通用查询的基础,结合统一的数据访问权限控制,建立le 一套在B/S架构上的通用数据库访问查询系统。 互联互通项目的“数据集中库”存储模式仅是未来建立源头数据资源中心的一个过渡方案,源于解决目前各业务之间的数据共享访问需要。 互联 互通 中原油田物探数据库采用自行设计的数据标准,涵盖了地震资料处理、资料解释、方法设计等业务,采集了98个不同处理项目,53个采集工区的设计、作业、成果数据。 物探库 二、中原油田源头数据采集调研情况 • 专业数据库建设稳步提升,支撑了油田科研生产

  12. 二、中原油田源头数据采集调研情况 • 专业应用系统建设情况 目前中原油田在油田层面上,形成了以勘探、开发数据库为主的查询和应用系统,为全油田提供应用服务。 多数应用系统独立建库、独立录入数据。 经过分析,源头数据库对部分主要应用系统能够进行数据支持。

  13. 二、中原油田源头数据采集调研情况 3、需要提升和完善的方面 按照油田企业信息化建设的总体要求,通过调研发现中原油田在基层单位设备和网络上,还需进一步补充、完善: • 源头数据推广对基层设备提出了更高的要求; • 采油厂、录井公司、井下作业处等部分基层单位采用GPRS及CDMA联网方式,存在网络稳定性差及带宽不够的问题; • 部分基层队网络不通,需要补充联网设备。

  14. 二、中原油田源头数据采集调研情况 3、需要提升和完善的方面 按照油田企业信息化建设的总体要求,通过调研发现中原油田在数据采集、管理与应用方面还需进一步提升与完善,主要体现在: • 数据标准统一成为数据共享和进一步应用提升的瓶颈 • 由于专业系统与采集模块绑定,在一定程度上存在重复采集现象 • 数据采集覆盖面不全,存在数据项缺失现象 • 入库数据管理流程需要整合,以保证数据质量

  15. 二、中原油田源头数据采集调研情况 • 数据标准统一成为数据共享和进一步应用提升的瓶颈 各专业系统陆续按照专业数据库标准增补建立自己的应用数据,针对同一类数据,存在标准不统一现象,造成跨专业应用信息转换困难,难以在企业层面上实现数据资源的共享。 例如: 录井、水电、分析化验等业务针对自身需求建设了数据库和应用系统,在生产实际中体现了价值,但是与勘探开发库存在标准不统一,数据共享困难的问题。

  16. 二、中原油田源头数据采集调研情况 • 由于专业系统与采集绑定,在一定程度上存在重复采集现象 目前各业务系统分别建设,相对独立。对其他系统的数据共享调用相对较弱,所以各系统运行中需要的数据往往单独采集,这就造成某些业务数据多次采集,重复存储。 例如: 在开发库结构来源于开发数据库标准,但是数据存在重复现象,如:井下作业和机采设备数据,需要重新梳理数据采集源点,避免重复采集。

  17. 二、中原油田源头数据采集调研情况 • 数据采集覆盖面不全,存在数据项缺失现象 目前一些业务系统数据采集存在着覆盖面不全,数据项缺失现象,这样可以满足本专业系统应用,对于整体应用需求还存在差距。 例如: 在测井业务中,二维(变密度)、新技术测井方面都未涉及到。 测井业务缺少的数据表见右表。

  18. 二、中原油田源头数据采集调研情况 • 入库数据管理流程需要整合,以保证数据质量 由于各业务系统分别采集数据,数据质量缺乏统一的考核监督机制,存在数据不全、错漏等现象,而且不同采集软件之间缺乏联系,容易导致数据逻辑性错误。

  19. 一、项目概述 二、中原油田源头数据采集调研情况 三、总体实施方案 四、分专业实施方案 五、工作建议

  20. 三、总体实施方案 1、项目建设目标 1)推广中国石化勘探开发源头数据采集规范,并作适应性对接 2)部署源头数据库,建立集中统一的源头数据采集体系 3)源头数据采集及管理系统客户化与数据采集工作实施 4)推广源头采集管理办法,形成源头数据管理保障体系

  21. 三、总体实施方案 2、项目建设原则 1)总体规划、分步实施的原则 2)先试点后推广的原则 3)源头采集、集中部署、授权共享的原则 4)在用系统的提升、完善与替代的原则 5)平滑支持现有应用,优先保障重点应用的原则

  22. 三、总体实施方案 3、核心设计思想 为现有专业应用提供数据支持 EIS 卡奔综合 信息系统 开发数据库 综合业务系统 采油工程 信息管理系统 采用中石化统一源头采集规范 数据资源规范化统一存储管理 勘探库 开发库 工程库 中石化 源头数据 采集规范 勘探开发源头数据库 (一级部署) 开发库 数据标准 勘探库 数据标准 物探、钻、测、录、试、地质、生产、作业、采油工程、集输等 建立统一的源头数据采集体系

  23. 三、总体实施方案 4、系统体系架构 现有专业应用 专业数据库 … • 配套管理制度支撑 • 软硬件运行环境支撑 • 应用支持层 数据迁移 中原油田勘探开发源头数据库 • 数据存储层 质量控制 • 数据采集层 2项支持 3个层次 源头数据统一采集

  24. 三、总体实施方案 4、系统体系架构 1)数据采集层 源头数据库 质量控制 统一管理 任务下达 1采集计划管理 3数据质量管理 数据加载 任务解析 勘探开发统一采集平台 2 采 集 执 行 分专业实施 物探专业采集 钻井专业采集 试油专业采集 分析化验采集 油气储量采集 录井专业采集 测井专业采集 开发专业采集

  25. 应用 安全 应用权限管理 系统日志 安全认证 数据 安全 数据加密 数据备份与恢复 系统 安全 网络安全 防病毒 三、总体实施方案 2)数据存储层 4、系统体系架构 源头库运行环境安全管理 源头库部署管理 研究院 工程院 勘探库 开发库 工程库 中原油田源头数据库 (一级部署,统一管理) 信息中心 质量控制 源头数据统一采集

  26. 三、总体实施方案 4、系统体系架构 3)应用支持层 应用 应用 应用 ①基于勘探库、开发库的应用数据管理系统提供数据迁移支持 勘探库 开发库 工程库 ②涉及源头采集的局部应用,原则上由原单位负责升级,源头数据组提供技术支持 支持勘探开发数据库接口 中原油田源头数据库 应用 采集 源头采集

  27. 三、总体实施方案 4、系统体系架构 4)源头数据采集配套管理制度

  28. 三、总体实施方案 4、系统体系架构 5)软硬件环境支撑 在用 规划 自备 规划

  29. 三、总体实施方案 4、系统体系架构 5)软硬件环境支撑 数据库服务器 迁移/同步 普光 应用服务器 数据管理 应用服务器 审核服务器 审核服务器 采集微机 转发 物探、试油、开发 采集微机 普光数据采集 钻井、测井、录井、六厂、内蒙

  30. 三、总体实施方案 4、系统体系架构 5)软硬件环境支撑

  31. 三、总体实施方案 5、业务覆盖范围 按照总部要求,源头数据采集也是一个循序渐进的过程,本次采集主要采集勘探开发基础信息,支持勘探开发数据库及相关应用,大数据体(如:地震数据、岩芯照片、数模数据、综合研究数据)、历史数据补录等暂不在实施范围。

  32. 三、总体实施方案 6、数据采集管理体系 油田源头数据维护管理规范 目的:明确源头数据整个生命周期的管理任务 主要内容:确定源头数据标准修订、采集、质量监控、应用服务的工作内容、工作步骤和需要执行规范。该规定贯穿了源头数据的整个生命周期的管理。

  33. 三、总体实施方案 6、数据采集管理体系 油田源头数据管理流程 建立源头数据采集计划与考核体系 油田管理部门 沟通反馈和处理机制 根据业务需求、管理规范制 定各二级单位的数据采集计划 中原油田 源头数据库 数据 采集 齐全 准监 督和 考核 二级管理部门 根据实际业务情况细化 各采集点的数据采集任务 源头采集单位 执行数据采集

  34. 三、总体实施方案 7、项目组织 • 项目实施过程组织

  35. 三、总体实施方案 7、项目组织 • 中原油田项目组人员组成 项目管理组 组长:焦 大庆 • 成员:王立新 龙 飞 (开发部 勘探部 油气部 钻井处领导) 综合源头小组 • 组长:郝 宁 成员:张春林 耿淑亚 何翠兰 李中福 郭兰梅 王晓梅 樊 硕秦义江 王清华 刘雪梅 张自琪 卢绪平 牛军林 郭 敏 张 勇 冯超英 袁英同 郭雄昂 郝喜陈正华 孙庆军 地质院 武正伦 米国栋 唐 军 刘利民 赖艳新 勘探源头小组 • 组长:曹延军 • 成员:杜振蕙 杨智华 闫志军 王勤华 谷爱民 侯志江 刘宏英等 开发源头小组 • 组长:李会祥 • 成员:朱邦辉 闫志军 易建锋 杜香梅 秦俊茹等 工程源头小组 • 组长:刘长松 • 成员:杨智华 易建锋 杜香梅 刘继风 白兆丰 张江玮 钻井源头小组 • 组长:张亚莎 • 成员:钱振贤 米国栋 唐 军 刘利民 赖艳新 刘 榕等

  36. 三、总体实施方案 7、项目组织 • 总部项目组人员组成

  37. 三、总体实施方案 7、项目组织 • 项目运行过程中中原油田组织流程 在数据采集过程稳定后,还需要不断固化和提升,要配套长期的组织体系来保障数据采集工作,要求二级单位考核数据采集的计划符合、齐全率、准确率等指标。 中原油田信息化领导小组 由专业部门和信息部门组成管理组,确定整体规划和运行计划。 二级单位领导组 中原油田数据管理组 二级信息部门 二级企管部门 二级劳资部门 考核奖惩 定期专业专家组 基层所属部门 业务技术骨干 基层数据采集岗位 维护提升费用

  38. 三、总体实施方案 7、项目组织 • 中原油田外部队伍的源头采集配置要求 在源头数据采集过程,外部施工队伍(为其他油田服务),从设备配置和网络基础建设的优化和提升由中原油田统一配置,具备下一步支持作为乙方提供信息服务的能力,并当队伍回到内部市场服务时,能够顺利开展数据采集工作。 主要涉及单位包括: 物探单位、钻井单位、测井单位、录井单位等约80个基层队。

  39. 三、总体实施方案 8、项目实施步骤 详细方案制定 源头采集规范完善与管理制度制定 数据管理软硬件环境搭建 采集系统客户化与实施 系统验收与维护

  40. 三、总体实施方案 8、项目实施步骤 中原油田推广阶段划分 ①源头数据服务器部署、规范对接 第1~2个月 ②源头数据培训、推广、跟踪、支持 第3~5个月 ③源头数据个性问题解决及维护 第6~10个月

  41. 三、总体实施方案 8、项目实施步骤

  42. 三、总体实施方案 8、项目实施步骤

  43. 三、总体实施方案 8、项目实施步骤 ④ 总体时间表 采集规范对接,详细方案设计 源头数据库部署 源头采集管理制度调整 服务器端应用调整、部署 开发专业 方案设计 系统客户化 部署、试点运行、静态数据集中采集 全面部署推广 技术支持、问题解决 钻井专业 物探专业 测井专业 试油专业 储量管理专业 分析化验专业 4月 9月 10月 5月 6月 7月 8月

  44. 三、总体实施方案 8、项目实施步骤 项目试运行初期,数据采集与勘探开发数据库原有采集系统并行运行,数据分别进入源头数据库和勘探开发数据库,时间约为3个月。 期间,完成源头数据采集的部分,可以通过数据迁移加载,支持和替代原有的采集工作。 系统正式上线时,源头数据采集能够覆盖勘探开发老系统的数据范围,由信息部门、勘探部门、开发部门和应用单位统一评估,确定切换时间,停止原系统的数据采集工作。 历史数据作为原有数据标准,将不迁移到源头数据库,源头数据库仅保存从源头数据正式采集后的数据资源。

  45. 三、总体实施方案 9、项目培训工作 根据不同业务的特点, 并考虑相关业务单位的地理位置等因素,我们把培训分为两类,中原油田本部集中培训和分单位现场培训2种方式,具体培训计划按照初步设计,根据具体进展调节。

  46. 一、项目概述 二、中原油田源头数据采集调研情况 三、总体实施方案 四、分专业实施方案 五、工作建议

  47. 四、分专业实施方案 针对物探、钻井、录井、测井、试油、分析化验、储量、油藏地质、采油工艺、井下作业、油气集输、地面建设12个专业,分别从业务覆盖范围、源头采集点实施方案、采集管理流程改造、目前应用系统支持和存在问题及解决方案几方面进行实施方案的设计。 9个分专业实施小组在统一设计指导下完成源头推广项目实施。 物探专业实施 试油专业实施 钻井专业实施 录井专业实施 分析化验实施 测井专业实施 油气储量实施 开发专业实施 油藏地质 采油工艺 井下作业 油气集输 地面建设 源头数据管理软件实施

  48. 四、分专业实施方案 分专业方案综述 按照总部要求,所有源头数据采集必须满足“一个标准、一套软件、一套制度”运行实施,中原项目设计中,根据实际进行了局部的调整。 勘探库 项目库 项目库 开发库 … 项目库 工程库 钻井系统 测井系统 录井应用 应用系统数据库接口 支持勘探开发数据库接口 替代升级在用系统 源头数据库 (一级部署) 转换成为规范 录井 源头数据审核 中石化勘探开发源头数据采集系统 分析化验 开发 物探 钻井 测井 试油 储量 针对录井局部调整 将来给外部施工带来的问题?

  49. 四、分专业实施方案 1、物探 1)物探业务现状与需求 • 目前物探生产中的物探部署、施工设计类数据、施工试验成果数据、地面地震采集和VSP的采集处理解释的文档类数据没有建库和存储,完工成果类数据覆盖面还不全面 ; 动态类数据在实际生产中采用电话、电报、或电子邮件的方式上报,还没有实现统一存储,落后油田物探实际生产、科研、管理的需要。 • 本次推广需要建立涵盖工区部署、设计、施工、完工整个生产流程的源头数据采集体系,包括: • 包括物探部署、施工设计、日报和各类完工信息等

  50. 四、分专业实施方案 1、物探 2)物探源头采集解决方案 ①概述 中原油田物探业务源头数据采集主要分布在地调处,物探源头数据采用中石化推广的软件平台采集。 采集内容包括地面地震、VSP测井、物探生产管理,覆盖了地震部署、施工设计、施工管理、完工成果的内容。 应用满足勘探事业部、研究院、地调处的多级应用,应用支持采用数据迁移技术实现。
