FLIP FLOP

FLIP FLOP. D-latch. eigenschappen. E-ingang = "0" → de flipflop behoudt zijn ingenomen stand; E-ingang = "1" → de flipflop neemt de data- informatie over. E-ingang = "0" → de flipflop behoudt zijn laatst ingenomen toestand. tijdvolgordediagram.

ardice
Télécharger la présentation

FLIP FLOP

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. FLIP FLOP D-latch

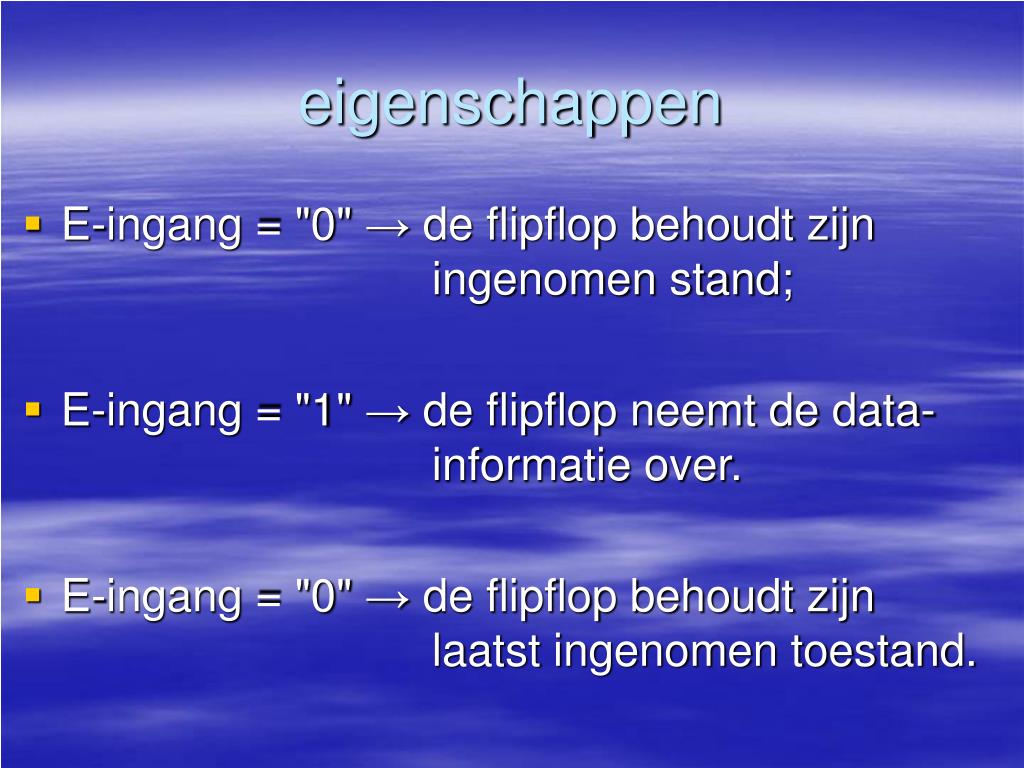

  2. eigenschappen • E-ingang = "0" → de flipflop behoudt zijn ingenomen stand; • E-ingang = "1" → de flipflop neemt de data- informatie over. • E-ingang = "0" → de flipflop behoudt zijn laatst ingenomen toestand.

  3. tijdvolgordediagram

  4. Toestandentabel/karakteristieke tabel

  5. Functiesymbool

  6. voorbeeld

  7. Flipflop Delay flipflop

  8. kloksignaal

  9. eigenschappen • Clock "0" → "1" → de aangeboden data wordt in de flipflop opgenomen • Clock "1" → "0" → De opgenomen informatie blijft in de flipflop bewaard

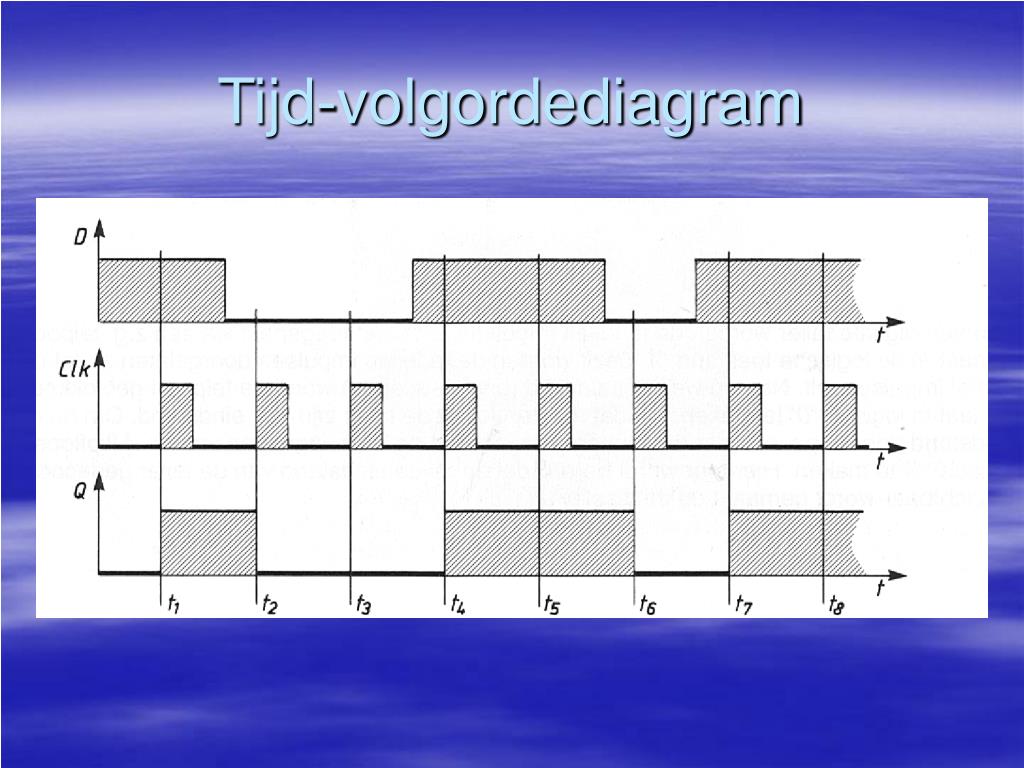

  10. Tijd-volgordediagram

  11. Toestandentabel/karakteristieke tabel

  12. Functiesymbool

  13. realisatie

  14. werking • Zolang het kloksignaal "0" is, is de E-ingang van de eerste flipflop "1" en kan de data opgenomen worden in de eerste flipflop. De E-ingang van de tweede flipflop is dan "0" zodat deze geen informatie kan inschrijven. • De uitgang van de schakeling behoudt hierdoor de ingenomen toestand m.a.w. de flipflop bevindt zich in de geheugenstand. • Op het moment dat het kloksignaal verandert van "0"naar "1" wordt het eerste geheugen geblokkeerd. Nu wordt echter de E-ingang van het tweede geheugen logisch "1" zodat de informatie van het eerste geheugen overgenomen wordt door het tweede. De uitgang Q zal hierdoor de ingeschreven informatie opnemen en in geheugen bewaren. • Zolang het kloksignaal "1"is, is het eerste geheugen geblokkeerd terwijl het tweede geheugen de opgenomen informatie bewaart.

  15. werking

  16. werking

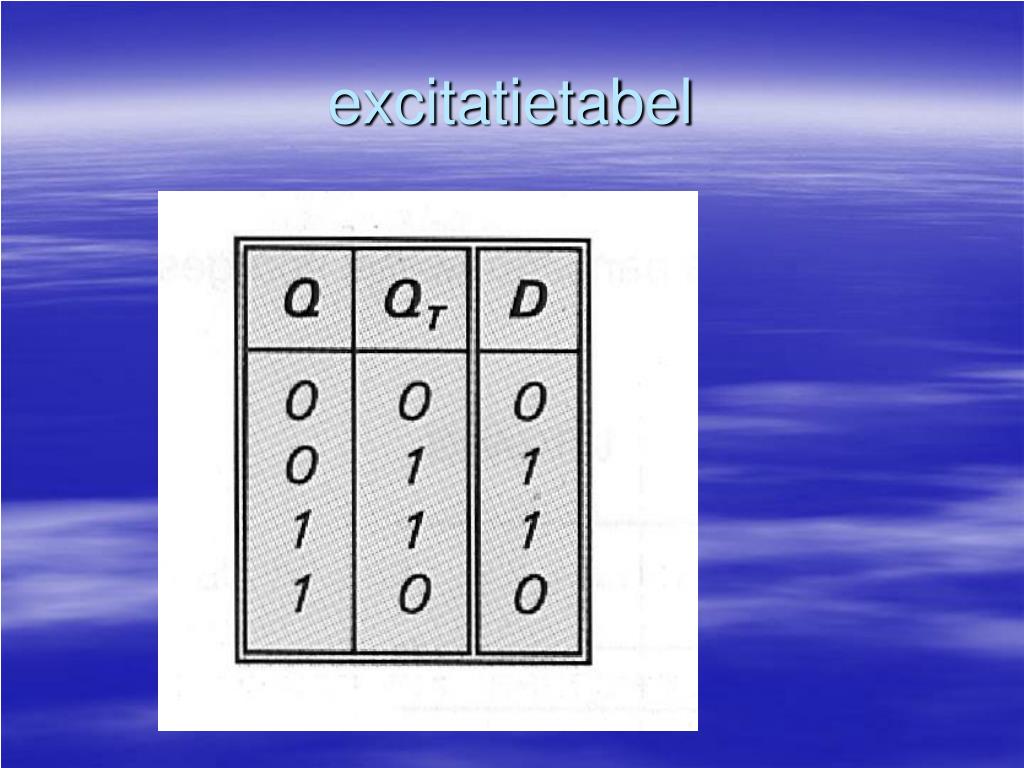

  17. excitatietabel

  18. voorbeeld

  19. flipflop JK-flipflop

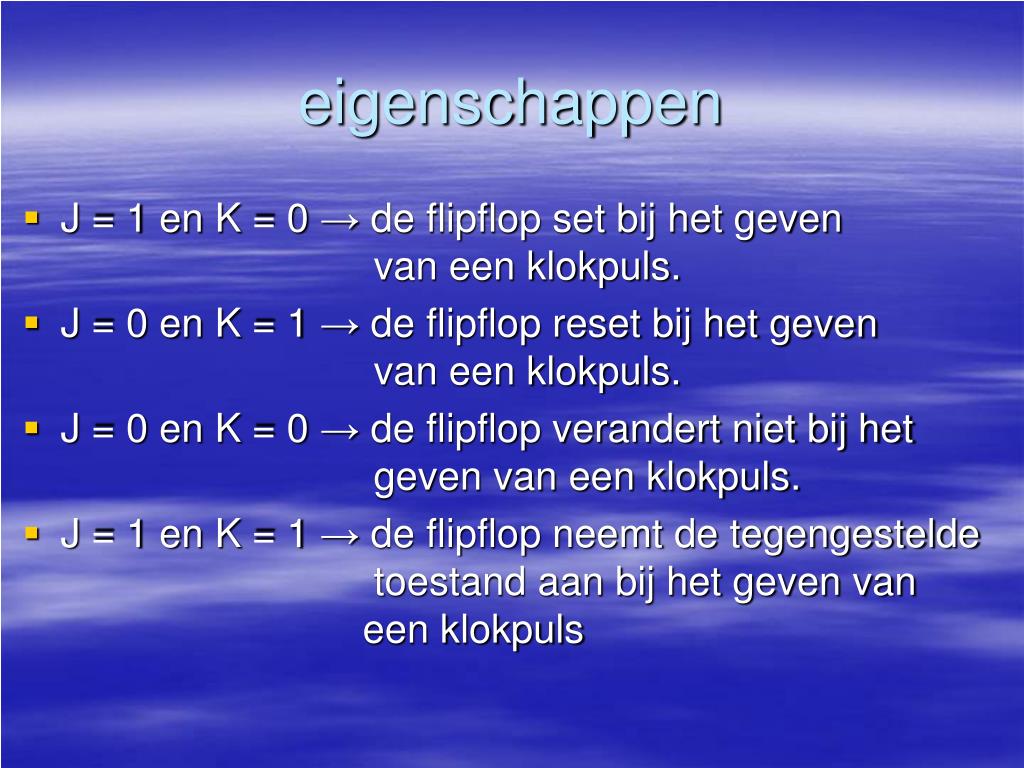

  20. eigenschappen • J = 1 en K = 0 → de flipflop set bij het geven van een klokpuls. • J = 0 en K = 1 → de flipflop reset bij het geven van een klokpuls. • J = 0 en K = 0 → de flipflop verandert niet bij het geven van een klokpuls. • J = 1 en K = 1 → de flipflop neemt de tegengestelde toestand aan bij het geven van een klokpuls

  21. tijdvolgordediagram

  22. Toestandentabel/karakteristieke tabel

  23. functiesymbool

  24. excitatietabel • de flipflop bezit de 0-stand en moet "0" blijven na de eerstvolgende klokpuls. • de flipflop bezit de 0-stand en moet "1" worden na de eerstvolgende klokpuls. • de flipflop bezit de 1-stand en moet "1" blijven na de eerstvolgende klokpuls. • de flipflop bezit de 1-stand en moet "0" worden na de eerstvolgende kfokpuls.

  25. voorbeeld

  26. JKT-flipflop J 1 Q T Q K

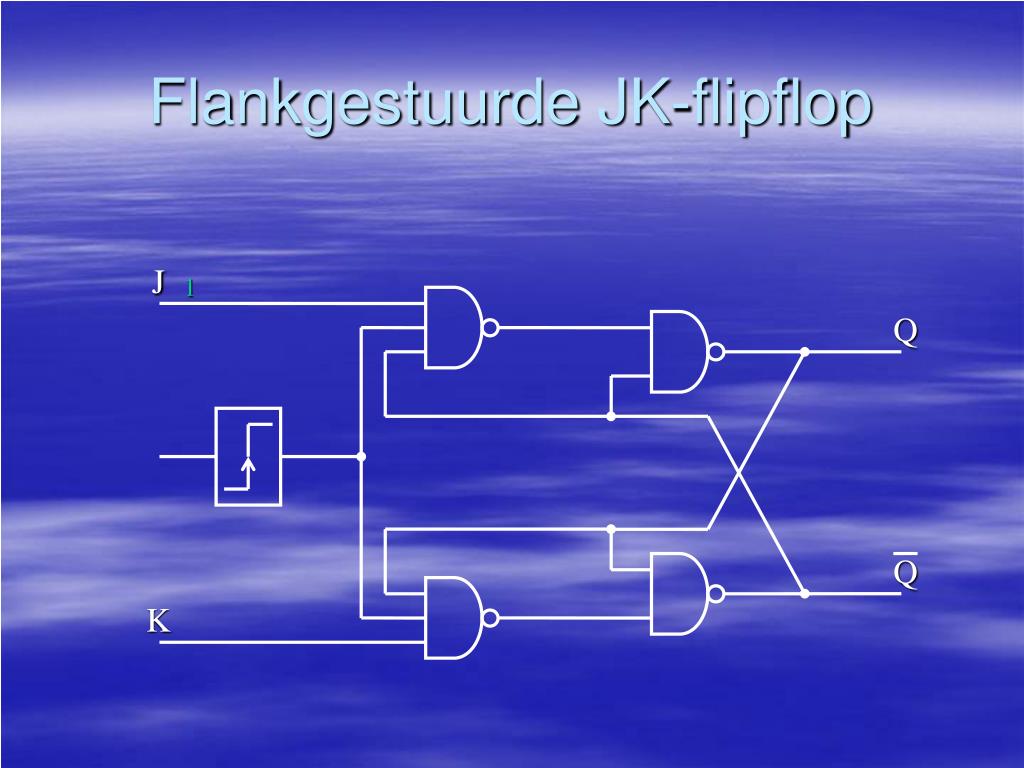

  27. Flankgestuurde JK-flipflop J 1 Q Q K

  28. JK-master slave

  29. Flipflop T flipflop

  30. eigenschappen • T = "1“ → de flipflop complementeert bij iedere klokpuls. • T = "0“ → de flipflop verandert niet bij een klokpuls.

  31. flanksturing Stijgende flank CLK CLK a z a CLK z Dalende flank Δ CLK CLK a z a CLK z

  32. tijdvogordediagram

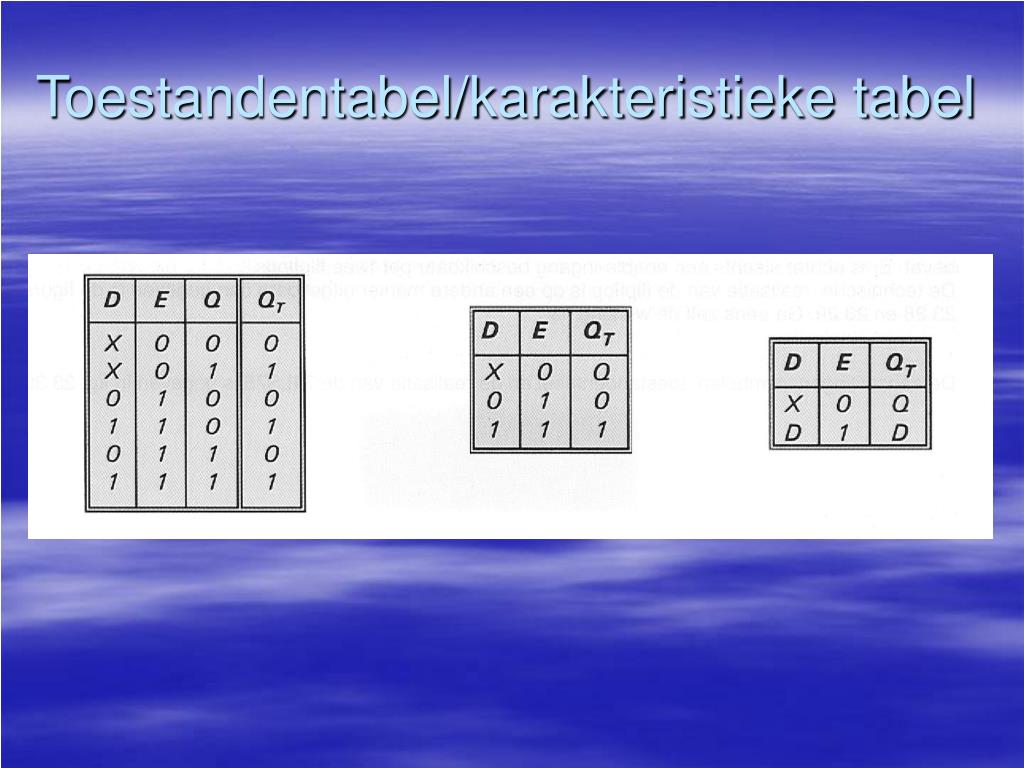

  33. Toestandentabel/karakteristieke tabel

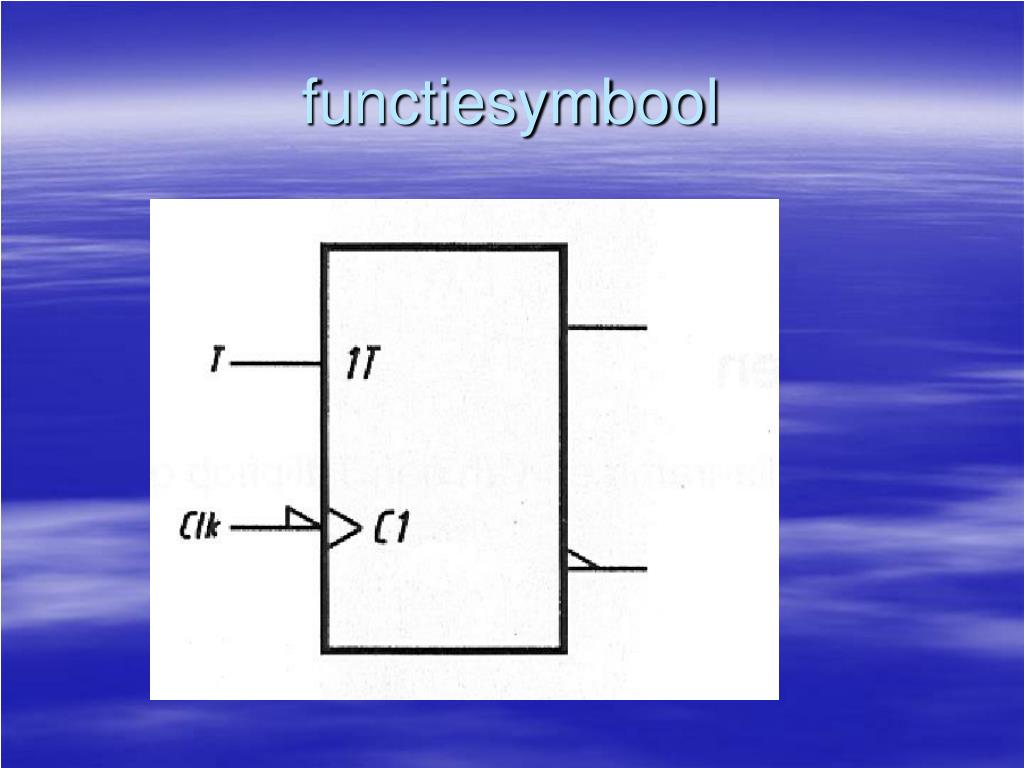

  34. functiesymbool

  35. realisatie

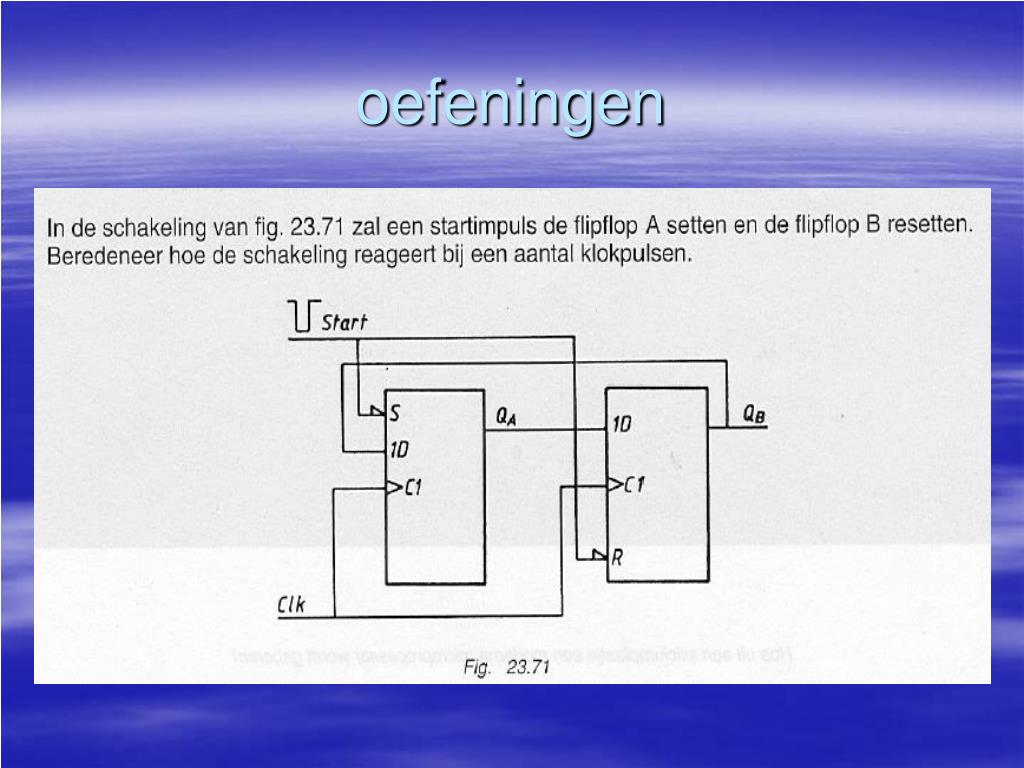

  36. oefenigen

  37. oefeningen

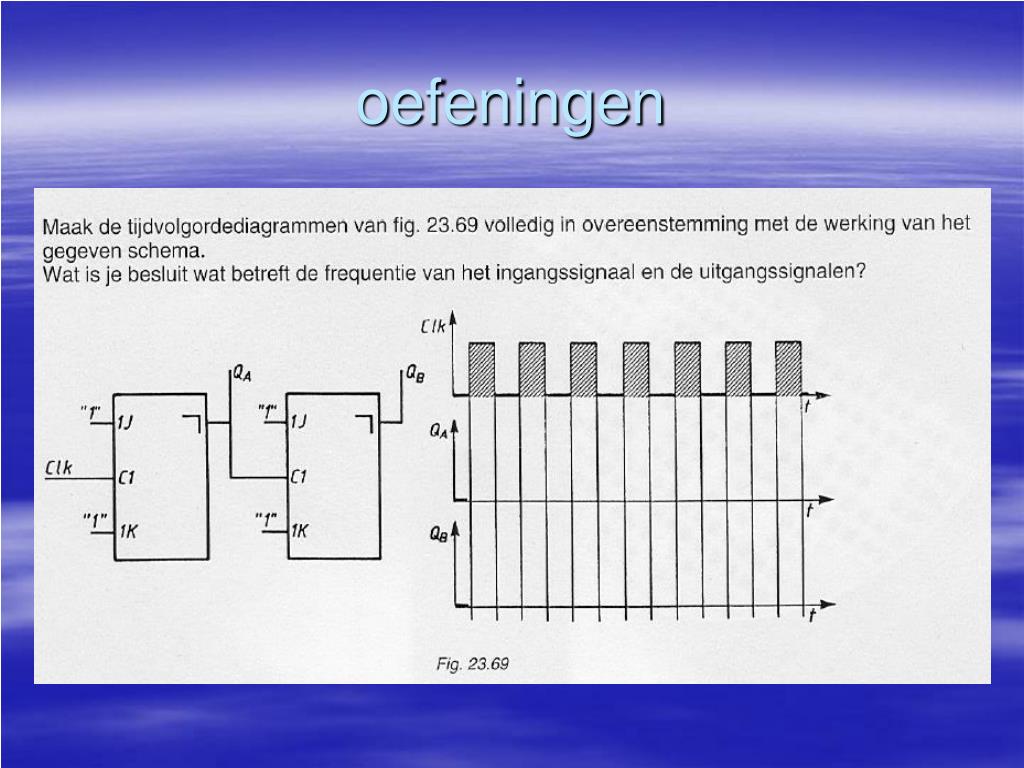

  38. oefeningen
