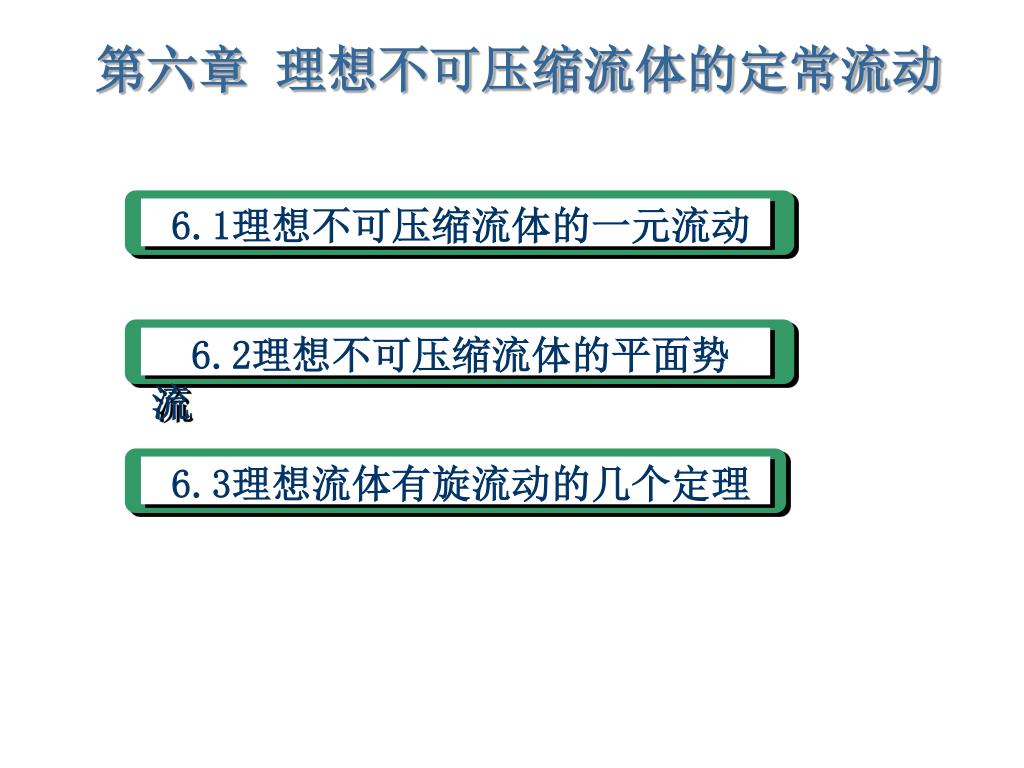

  1. 第六章 理想不可压缩流体的定常流动 6.1理想不可压缩流体的一元流动 6.2理想不可压缩流体的平面势流 6.3理想流体有旋流动的几个定理

  2. 所有真实流体均具有粘性和一定的可压缩性: N-S 方 程 欧 拉方 程 势 流 方 程 粘性 旋度 难 易 在一些情况下,粘性和压缩性影响很小,采用简化的理想不可压缩流体模型能很好的近似实际流动,具有很好的应用价值。 本章重点讲授理想不可压缩流体定常流动的相关理论知识。

  3. 6.1理想不可压缩流体的一元流动 注意:质量力fx、fy和fz也可用X、Y和Z表示; 速度u、v、w也可用ux、uy、uz。

  4. 在一般情况下,作用在流体上的质量力fx、fy和fz是已知的,对理想不可压缩流体其密度ρ为一常数。在这种情况下,上面方程组中有四个未知数u、v、w和p,而已有三个方程,再加上不可压缩流体的连续性方程,从理论上就可以求解这四个未知数。在一般情况下,作用在流体上的质量力fx、fy和fz是已知的,对理想不可压缩流体其密度ρ为一常数。在这种情况下,上面方程组中有四个未知数u、v、w和p,而已有三个方程,再加上不可压缩流体的连续性方程,从理论上就可以求解这四个未知数。 • 运用上面得到的运动微分方程求解各种流动问题时,需要对运动方程进行积分,但由于数学上的困难,目前还无法在一般情况下进行。下面先讨论在恒定条件下理想流体运动方程沿流线的积分。

  5. (1)伯努利方程的推导: 假设下列几个条件成立: (1)不可压缩理想流体的定常流动; (2)沿同一微元流束(也就是沿流线)积分; (3)质量力只有重力。 推导思路1: 该条件下流动可基于不可压缩理想流体运动微分方程(欧拉方程求解。 (1) 求解数学模型

  6. 由流体定常流动,则 因此,欧拉方程可写成 (2) 假如流体微团沿流线的微小位移ds在三个坐标轴上的投影为dx、dy和dz。现用dx、dy和dz分别乘以式(2)的第一式、第二式和第三式,则可得到

  7. (3) 由流线微分方程(第三章): (4) 将式(4)代入式(3)中的对应项,则得

  8. (5) (6) 由于式(6)中的dx、dy和dz是流体微团沿流线微小位移ds的三个分量,所以要沿流线(或微元流束)进行积分。

  9. 式(6)中 假设质量力只有重力,fx=0,fy=0,fz=-g,即z轴垂直向上,oxy为水平面。则式(6)可写成 又假设为不可压缩均质流体,即ρ=常数,积分后得 [L2t-2] [L] (7) [ML-1t-2] 式(7)称为理想不可压流体在定常流动及重力作用下沿流线的伯努利方程。方程右边的常数对不同的流线有不同的值。

  10. 前者利用了流线方程,后者利用了迹线方程! 推导思路2:

  11. 后续步骤相同!

  12. 伯努利方程的适用条件:理想不可压缩均质流体在重力作用下作定常流动,并沿同一流线(或微元流束)。[理想流体、定常流动、均质不可压缩流体、沿流线方向,仅受重力作用]。伯努利方程的适用条件:理想不可压缩均质流体在重力作用下作定常流动,并沿同一流线(或微元流束)。[理想流体、定常流动、均质不可压缩流体、沿流线方向,仅受重力作用]。 若1、2为同一条流线(或微元流束)上的任意两点,则式(7)也可写成 在特殊情况下,静止流体V=0,由式(7)可以得到静力学基本方程

  13. (2)伯努利方程物理意义: 为了进一步理解理想流体微元流束的伯努利方程,现来解释该方程的物理意义和几何意义。 1、物理意义 理想流体微元流束的伯努利方程式(7)中,各项意义: 单位质量流体所具有的重力势能 单位质量流体的动能 单位质量流体的压力能 理想不可压缩流体在重力作用下作定常流动时,沿同一流线(或微元流束)上各点的单位质量流体所具有的重力势能、压力能和动能之和保持不变。

  14. 总机械能不变,并不是各部分能量都保持不变。三种形式的能量可以各有消长,相互转换,但总量不会增减。总机械能不变,并不是各部分能量都保持不变。三种形式的能量可以各有消长,相互转换,但总量不会增减。 伯努利方程是能量守恒原理在流体力学中的具体体现,故被称之为能量方程。 伯努利方程在流线上成立,也可认为在元流上成立,所以伯努利方程也就是理想流体恒定元流的能量方程。 伯努利方程可理解为:元流的任意两个过水断面的单位总机械能相等。由于是恒定流,通过元流各过水断面的质量流量相同,所以在单位时间里通过各过水断面的总机械能(即能量流量)也相等。

  15. 注意伯努利方程形式区别! (3)伯努利方程几何意义: 总能头 单位重量流体所具有的重力势能 单位重量流体的动能 速度头 单位重量流体的压力能 位势头 静压头 理想不可压缩流体在重力作用下作定常流动时,沿同一流线(或微元流束)上各点的单位重量流体所具有的位势头、静压头和速度头之和保持不变,即总水头是一常数。

  16. 总能头线 测压管线 总能头线和测压管线

  17. (1)伯努利方程的应用: 理想流体微元流束的伯努利方程,在工程中广泛应用于管道中流体的流速、流量的测量和计算,下面以应用最广泛的皮托管和文特里流量计为例,介绍它们的测量原理和伯努利方程的应用。 1.皮托管 在工程实际中,常常需要来测量某管道中流体流速的大小,然后求出管道的平均流速,从而得到管道中的流量,要测量管道中流体的速度,可采用皮托管来进行,其测量原理如图1所示。 在液体管道的某一截面处装有一个测压管和一根两端

  18. B A V • Z Z 图 1 皮托管测速原理

  19. 开口弯成直角的玻璃管(称为测速管)。将测速管(又称皮托管)的一端正对着来流方向,另一端垂直向上,这时测速管中上升的液柱比测压管内的液柱高h。这是由于当液流流到测速管入口前的A点处,液流受到阻挡,流速变为零,则在测速管入口形成一个驻点A。驻点A的压强PA称为全压,在入口前同一水平流线未受扰动处(例如B点)的液体压强为 PB,速度为V。应用伯努利方程于同一流线上的B、A两点,则有 则 (8)

  20. 式(8)表明,只要测量出流体的运动全压和静压水头的差值h,就可以确定流体的流动速度。由于流体的特性,以及皮托管本身对流动的干扰,实际流速比用式(8)计算出的要小,因此,实际流速为式(8)表明,只要测量出流体的运动全压和静压水头的差值h,就可以确定流体的流动速度。由于流体的特性,以及皮托管本身对流动的干扰,实际流速比用式(8)计算出的要小,因此,实际流速为 (9) 式中 ψ—流速修正系数,一般由实验确定, ψ =0.97。 如果测定气体的流速,则无法直接用皮托管和静压管测量出气柱差来,必须把两根管子连接到一个U形差压计上,从差压计上的液面差来求得流速,如图2所示,则 用式(8),则得 (10)

  21. 图 2 用皮托管和静压管测量气体流速

  22. 考虑到实际情况, 在工程应用中多将静压管和皮托管组合成一件,称为皮托—静压管,又称动压管,习惯上常简称它为皮托管,其示意图如图3所示。图中1点为总压测点,2点为静压测点,将总静压孔的通路分别连接于差压计的两端,则差压计的指示为总压和静压的差值,从而可由式(8)求得测点的流速。皮托-静压管的构造尺寸及使用时的连接方式如图4所示。

  23. 图 3 皮托-静压管

  24. 思考为什么? Ⅰ管——静压管,开口方向与流速垂直。 Ⅱ管——总压管,开口方向迎着流速。 毕托管利用两管测得总水头和测压管水头之差——速度水头,来测定流场中某点流速。 实用的毕托管常将测压管和总压管结合在一起。 实际实验中,在测得h,计算流速u时,还要加上毕托管修正系数c,即

  25. 图 4 皮托-静压管构造及连接方式

  26. 必须注意:静压不是静止流体的压力,而是运动流体的真空压力。之所以称为静压,是因为为了测量流体的压力,可以让测压计随同流体一起运动,与流体保持相对静止,这样流体不受任何扰动,就可以测出运动流体的真实压力。必须注意:静压不是静止流体的压力,而是运动流体的真空压力。之所以称为静压,是因为为了测量流体的压力,可以让测压计随同流体一起运动,与流体保持相对静止,这样流体不受任何扰动,就可以测出运动流体的真实压力。 • 测量封闭管内流体的压力,通常是在管壁上开一个小孔,安装测压管;当流体的静压沿管道截面的变化不能忽略时(如流体在弯管中的流动),可用直角测压管,其外形与皮托管相仿,只是迎流端不开口,而在迎流端后适当距离处沿圆周开设测压孔。

  27. O H0 H C D AC A V2 v0 C O (1)薄壁出流概念: 1 薄壁出流确切地讲就是锐缘孔口出流,流体与孔壁只有周线上接触,孔壁厚度不影响射流形态。 2.薄壁孔口出流 z 2 (2)薄壁小孔口出流求解: o 选取截面1和2,应用伯努利方程:

  28. 已知以下参数: 锐缘小孔口理论出流速度公式(托里拆利公式) 代入计算: 该公式未考虑粘性和表面张力的影响,实际流速要稍小一些。 速度系数: 面积收缩系数: 流量系数: 流量:

  29. (3)薄壁大孔口出流求解: 对于垂直设置的大孔口又该如何计算? 由于孔口各点的作用水头差异很大,如果把这种孔口分成若干个小孔口,对每个小孔口出流可近似用小孔口出流公式,然后再把这些小孔口的流量加起来作为大孔口的出流流量。

  30. 面积微元Bdh上体积流量: 通过大孔的体积流量: 从P120例6-2计算结果可见,以小孔出流公式计算大孔出流,相对误差很小。 当H>D,大孔口出流通常可以看作“小孔口出流”问题。

  31. 孔口非恒定出流 孔口非恒定出流一般应考虑液面高度对孔口出流速度的影响。然而当孔口面积远小于容器面积时,液体在dt时段内的升降或压强的变化缓慢,惯性力可忽略不计,此时可把整个变速的流动过程划分为许多小区间,在每个小区间仍可按恒定流处理。 经孔口流出的液体体积 容器内减少的液体体积

  32. 对上式积分 若H2=0, Qmax—开始出流的最大流量 变水头出流的放空时间,等于在起始水头作用下流出同体积的液体所需时间的两倍。

  33. 具有自由面的液体,通过一弯管使其绕过周围较高的障碍物(容器壁、河堤等),然后流至低于自由液面的位置,这种用途的管子成为虹吸管。这类现象称虹吸现象。具有自由面的液体,通过一弯管使其绕过周围较高的障碍物(容器壁、河堤等),然后流至低于自由液面的位置,这种用途的管子成为虹吸管。这类现象称虹吸现象。 2.虹吸管 右图为一虹吸管的示意图,该虹吸管从水槽中吸水,再从右下端出口流出。假定水槽很大,在虹吸过程中自由水面的下降速度为零,且不计流体的粘性。 因此,该问题可用理想不可压缩流体的一元定常流动模型来近似。

  34. 分别选取水槽的自由水面,最高位置截面,出口截面为计算表面,位置高度基准取在水槽自由面处。分别选取水槽的自由水面,最高位置截面,出口截面为计算表面,位置高度基准取在水槽自由面处。 对1,3截面列伯努利方程得 因此, 对2,3截面列伯努利方程得 因此,

  35. 从虹吸管流速公式可知:引起虹吸管内流动的能源来自于其出口与自由液面间的高度差,即由重力势能转换而来。因此,从理论上讲,高度差L越大,则流速越大。从虹吸管流速公式可知:引起虹吸管内流动的能源来自于其出口与自由液面间的高度差,即由重力势能转换而来。因此,从理论上讲,高度差L越大,则流速越大。 从最高截面处压力公式发现,其最高截面处压强小于当地大气压,且其真空度等于(H+L)。可见,当最高截面至自由液面的高度差H达到一定值时,最高截面处压强已等于水流在该温度下的饱和蒸汽压,水将沸腾并产生大量蒸汽,破坏了流动的连续性,虹吸管不能正常工作。 注意:液体中常溶解有气体,当压强降低到一定程度时(此时压强一般高于该状态下的饱和蒸汽压),气体会释放出来形成气穴。 在变截面管道流动、流速较高或位置较高的流动区域会发生类似现象。

  36. 【例】一个虹吸管,已知a=1.8m,b=3.6m,水自池引至C端流入大气,若不计损失,设大气压为10m水柱,求:1)管中流速及B点之绝对压力;2)若B点绝对压力下降到0.24m水柱以下时,将发生汽化,如C端保持不动,问欲不发生汽化,a不能超过多高?【例】一个虹吸管,已知a=1.8m,b=3.6m,水自池引至C端流入大气,若不计损失,设大气压为10m水柱,求:1)管中流速及B点之绝对压力;2)若B点绝对压力下降到0.24m水柱以下时,将发生汽化,如C端保持不动,问欲不发生汽化,a不能超过多高? 【解】以C端及水面列出 伯努利方程,水面处流 速近似为零,出口端压 力近似为大气压,则立 即有 即

  37. 再对水面及B端实用伯努利方程,得 为使B点不发生汽化,必须 因此

  38. 4.文特里(Venturi)流量计 文特里流量计主要用于管道中流体的流量测量,主要是由收缩段、喉部和扩散段三部分组成,如图5所示。它是利用收缩段,造成一定的压强差,在收缩段前和喉部用U形管差压计测量出压强差,从而求出管道中流体的体积流量。 以文特里管的水平轴线所在水平面作为基准面。列截面1-1,2-2的伯努利方程 (11) 由一维流动连续性方程 (12)

  39. 图 5 文特里流量计原理图

  40. 将式(12)代入到式(11),整理得 (13) 由流体静力学 (14) 将式(14)代入到式(13),则 (15) 式(15)表明,若ρ液, ρ ,A2,A1已知,只要测量出h液,就可以确定流体的速度。流量为: (16)

  41. 考虑到实际情况 (17) 式中Cd为流量系数,通过实验测定。 文特里流量计是节流装置中的一种,除此之外还有孔板,喷嘴等,其基本原理与文特里流量计基本相同,不再叙述。 三、伯努利方程应用时特别注意的几个问题 伯努利方程是流体力学的基本方程之一,与连续性方程和流体静力学方程联立,可以全面地解决一维流动的流速(或流量)和压强的计算问题,用这些方程求解一维流动问题时,应注意下面几点: (1) 弄清题意,看清已知什么,求解什么,是简单的流

  42. 动问题,还是既有流动问题又有流体静力学问题。动问题,还是既有流动问题又有流体静力学问题。 (2) 选好有效截面,选择合适的有效截面,应包括问题中所求的参数,同时使已知参数尽可能多。通常对于从大容器流出,流入大气或者从一个大容器流入另一个大容器,有效截面通常选在大容器的自由液面或者大气出口截面,因为该有效截面的压强为大气压强,对于大容器自由液面,速度可以视为零来处理。 (3) 选好基准面,基准面原则上可以选在任何位置,但选择得当,可使解题大大简化,通常选在管轴线的水平面或自由液面,要注意的是,基准面必须选为水平面。 (4) 求解流量时,一般要结合一维流动的连续性方程求解。伯努利方程的p1和p2应为同一度量单位,同为绝对压强或者同为相对压强,p1和p2的问题与静力学中的处理完全相同。

  43. (5) 有效截面上的参数,如速度、位置高度和压强应为同一点的,绝对不许在式中取有效截面上A点的压强,又取同一有效截面上另一点B的速度。 【例7】 有一贮水装置如图6所示,贮水池足够大,当阀门关闭时,压强计读数为2.8个大气压强。而当将阀门全开,水从管中流出时,压强计读数是0.6个大气压强,试求当水管直径d=12cm时,通过出口的体积流量(不计流动损失)。 【解】 当阀门全开时列1-l、2-2截面的伯努利方程 当阀门关闭时,根据压强计的读数,应用流体静力学基本

  44. 方程求出H值 则 代入到上式 (m/s) 所以管内流量 (m3/s)

  45. 图 6

  46. 【例8】 水流通过如图7所示管路流入大气,已知:U形测压管中水银柱高差Δh=0.2m,h1=0.72m H2O,管径d1=0.1m,管嘴出口直径d2=0.05m,不计管中水头损失,试求管中流量qv。 【解】 首先计算1-1断面管路中心的压强。因为A-B为等压面,列等压面方程得: 则 (mH2O) 列1-1和2-2断面的伯努利方程

  47. 由连续性方程: 将已知数据代入上式,得 (m/s) 管中流量 (m3/s)

  48. 图 7

  49. 综合利用伯努利方程和动量定理的例题 如图是消防水龙头的喷嘴,高速水流从管道经过一个喷嘴射入大 气,截面积从A1收缩为A2 表压A1处为(p1-pa)’表压A2处为0。求 水流给喷嘴的力R。取坐标,设向右为正,则喷嘴给水流的作用 力为-R,由动量方程可得: 根据连续性方程: 根据柏努利方程
