Inspección visual remota.

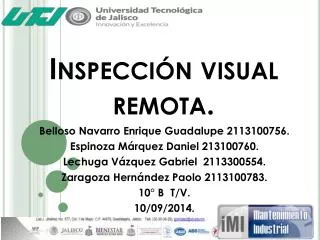

1. Inspección visual remota. Belloso Navarro Enrique Guadalupe 2113100756. Espinoza Márquez Daniel 213100760. Lechuga Vázquez Gabriel 2113300554. Zaragoza Hernández Paolo 2113100783. 10° B T/V. 10/09/2014.

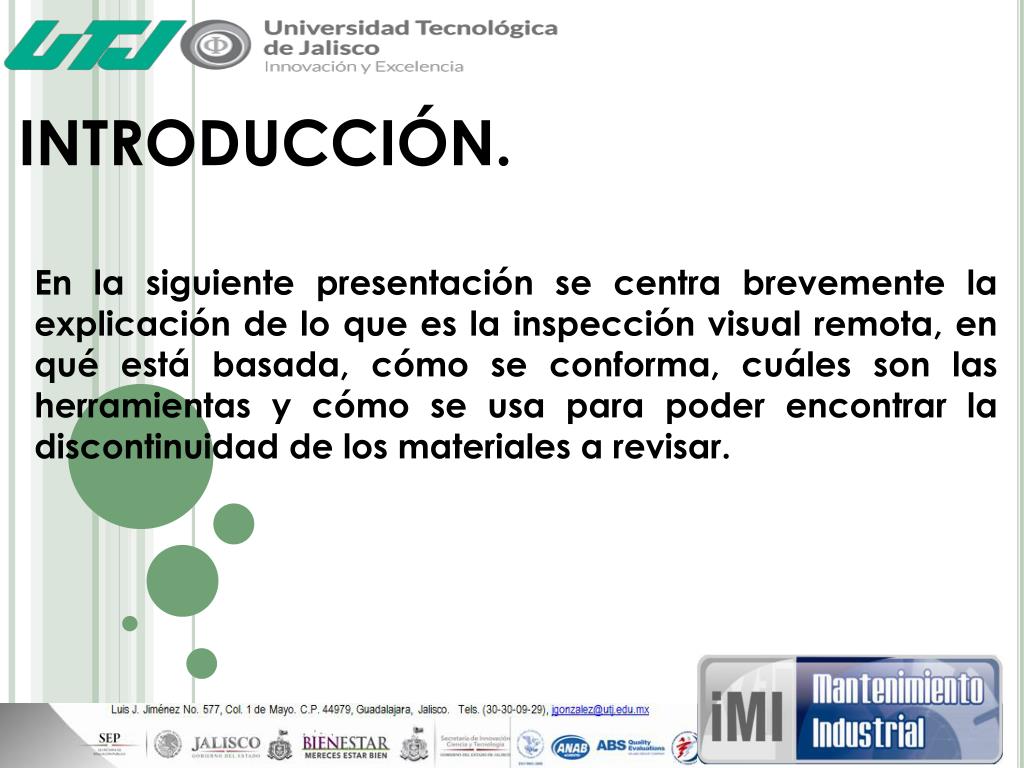

2. INTRODUCCIÓN. En la siguiente presentación se centra brevemente la explicación de lo que es la inspección visual remota, en qué está basada, cómo se conforma, cuáles son las herramientas y cómo se usa para poder encontrar la discontinuidad de los materiales a revisar.

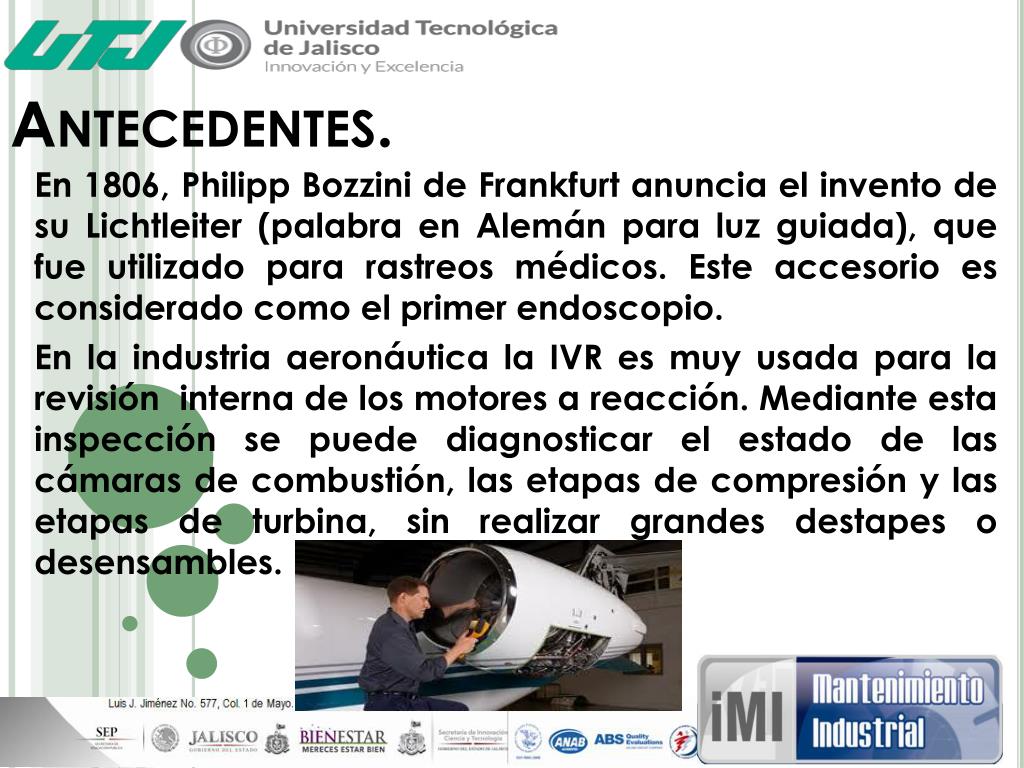

3. Antecedentes. En 1806, Philipp Bozzini de Frankfurt anuncia el invento de su Lichtleiter (palabra en Alemán para luz guiada), que fue utilizado para rastreos médicos. Este accesorio es considerado como el primer endoscopio. En la industria aeronáutica la IVR es muy usada para la revisión interna de los motores a reacción. Mediante esta inspección se puede diagnosticar el estado de las cámaras de combustión, las etapas de compresión y las etapas de turbina, sin realizar grandes destapes o desensambles.

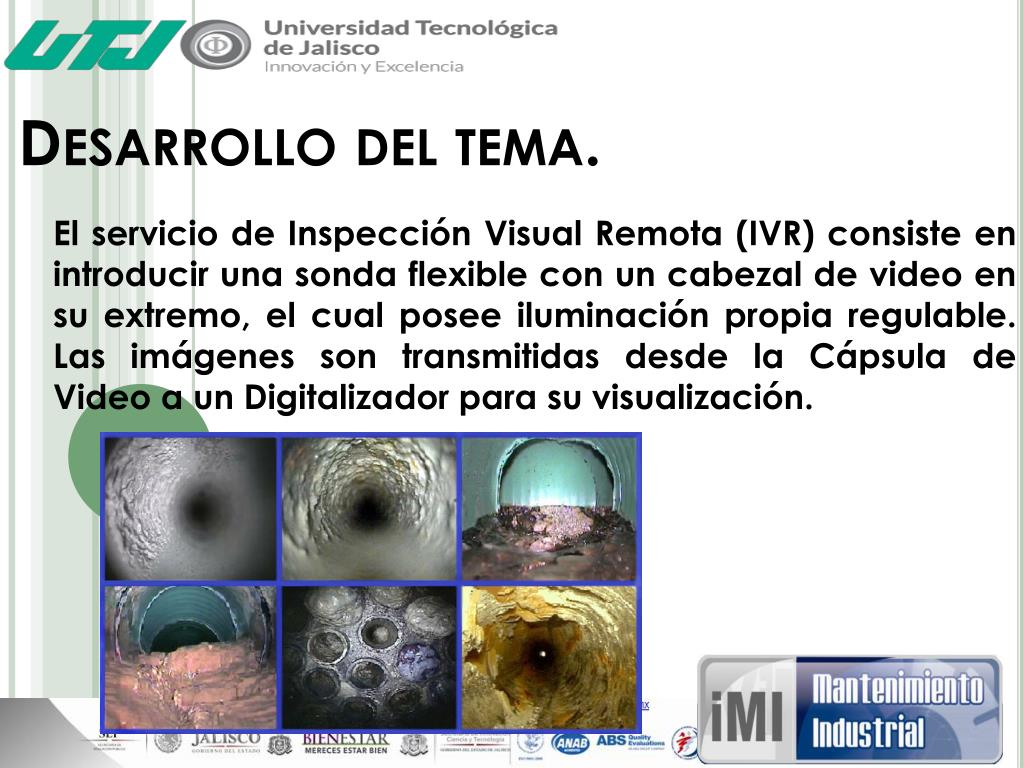

4. Desarrollo del tema. El servicio de Inspección Visual Remota (IVR) consiste en introducir una sonda flexible con un cabezal de video en su extremo, el cual posee iluminación propia regulable. Las imágenes son transmitidas desde la Cápsula de Video a un Digitalizador para su visualización.

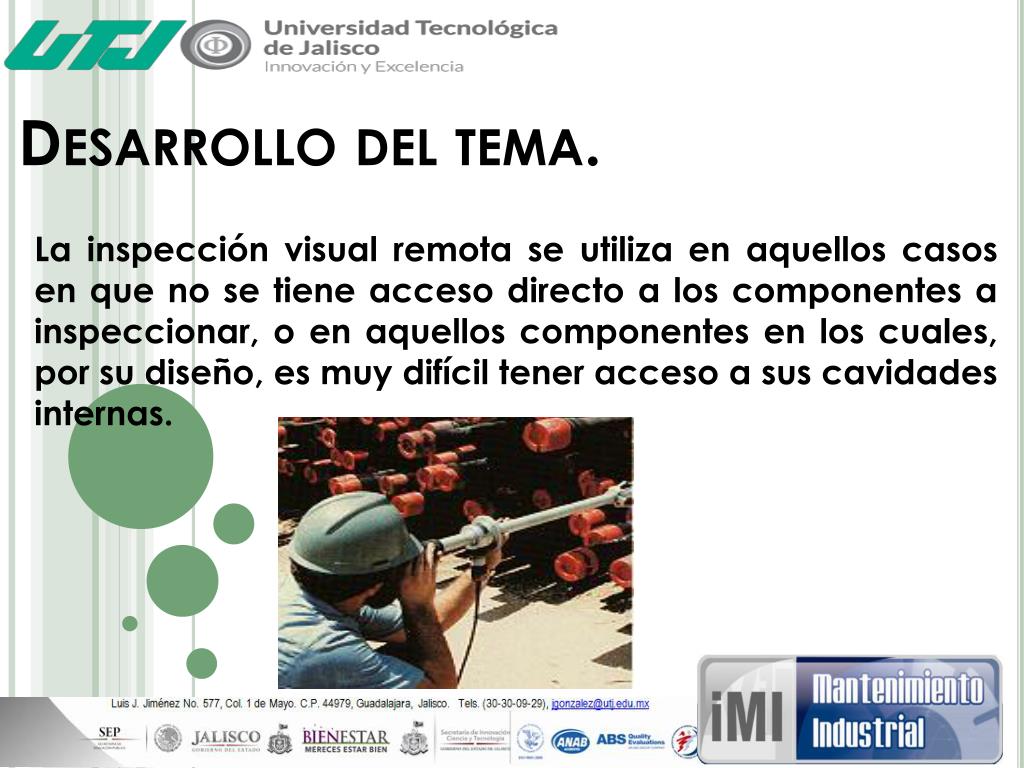

5. Desarrollo del tema. La inspección visual remota se utiliza en aquellos casos en que no se tiene acceso directo a los componentes a inspeccionar, o en aquellos componentes en los cuales, por su diseño, es muy difícil tener acceso a sus cavidades internas.

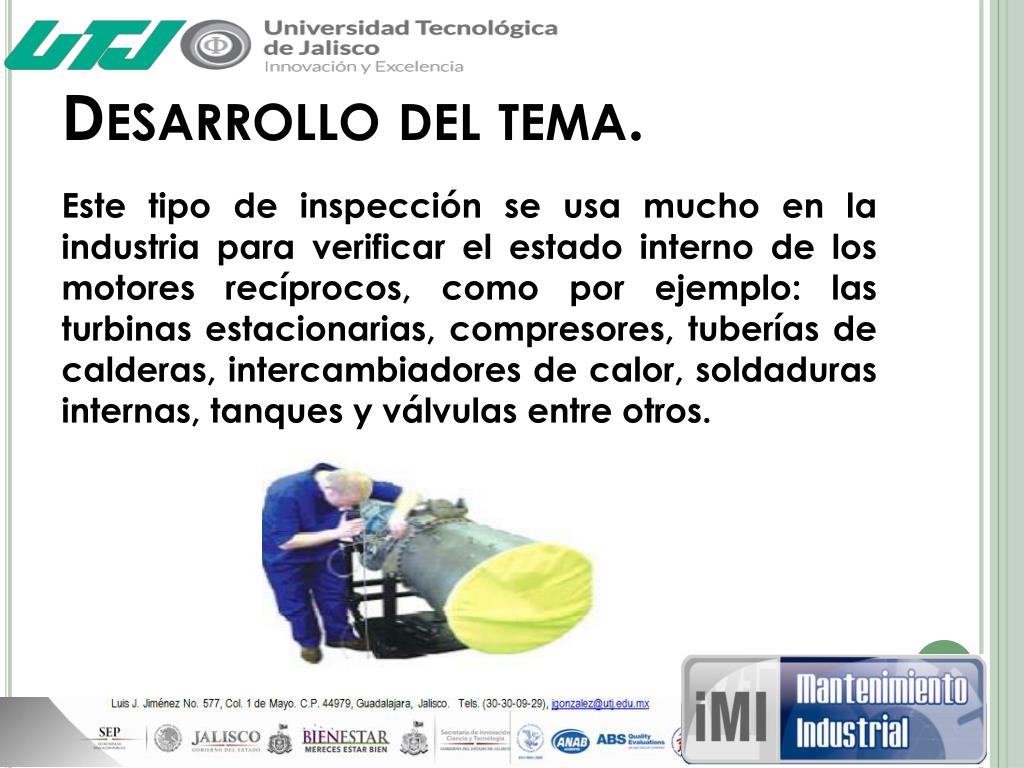

6. Desarrollo del tema. Este tipo de inspección se usa mucho en la industria para verificar el estado interno de los motores recíprocos, como por ejemplo: las turbinas estacionarias, compresores, tuberías de calderas, intercambiadores de calor, soldaduras internas, tanques y válvulas entre otros.

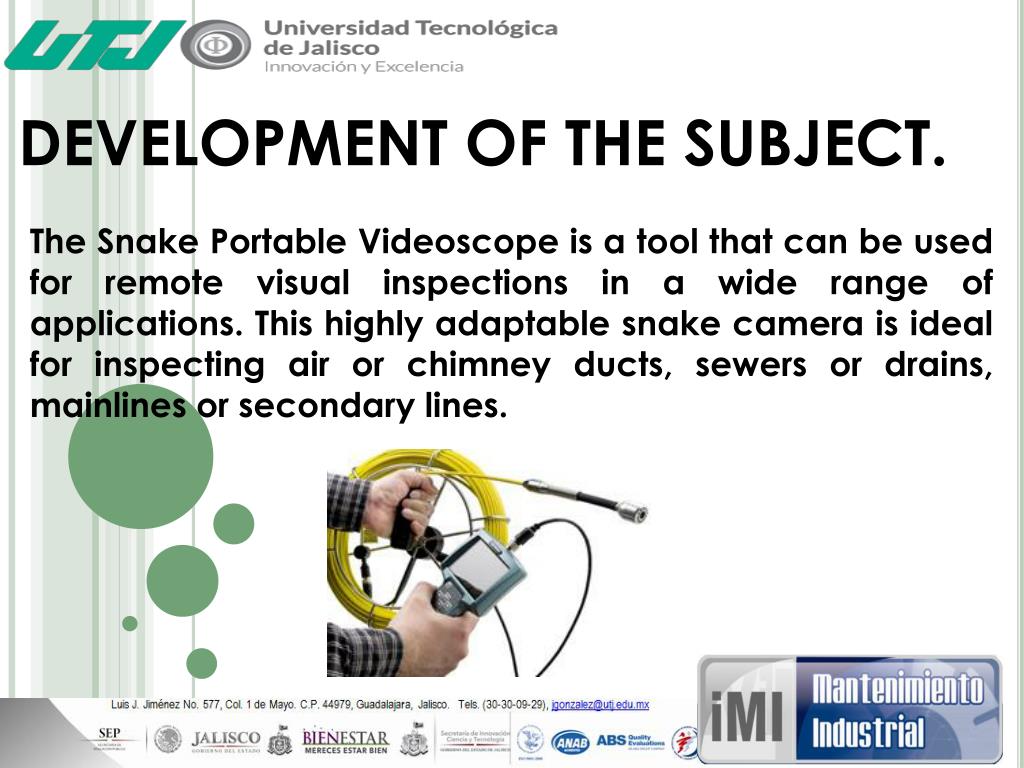

7. DEVELOPMENT OF THE SUBJECT. The Snake Portable Videoscope is a tool that can be used for remote visual inspections in a wide range of applications. This highly adaptable snake camera is ideal for inspecting air or chimney ducts, sewers or drains, mainlines or secondary lines.

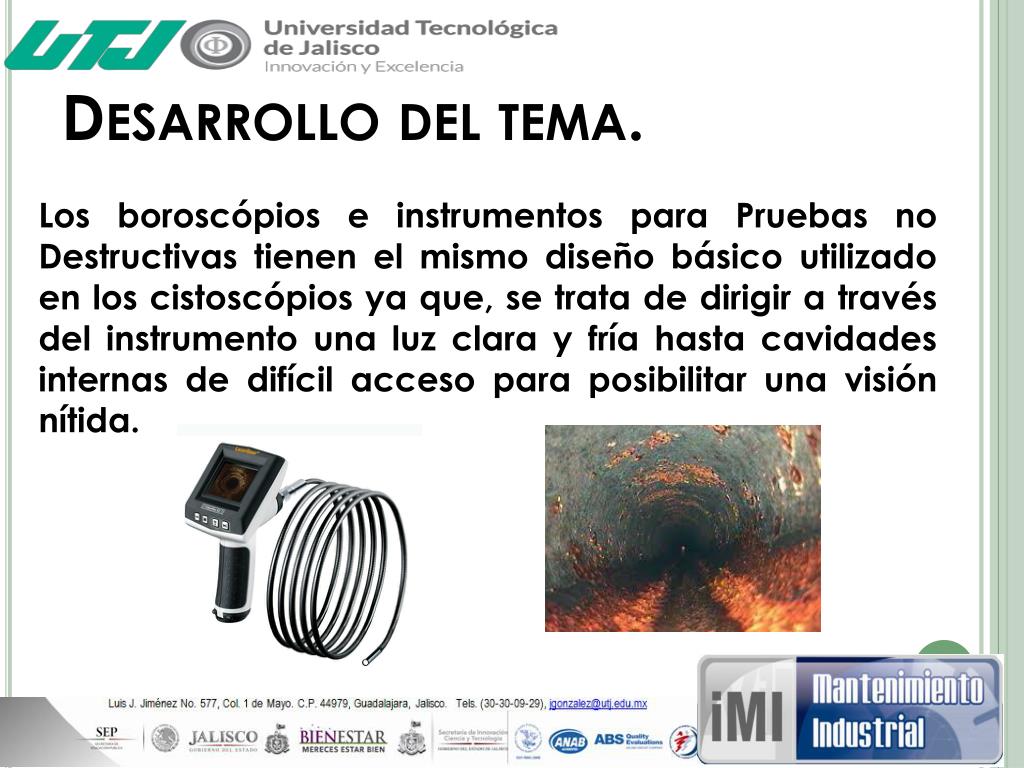

8. Desarrollo del tema. Los boroscópiose instrumentos para Pruebas no Destructivas tienen el mismo diseño básico utilizado en los cistoscópiosya que, se trata de dirigir a través del instrumento una luz clara y fría hasta cavidades internas de difícil acceso para posibilitar una visión nítida.

9. Desarrollo del tema. Algunos Equipos más de inspección visual remota. Videoscópios. Robots teleoperados. Cámara zoom.

10. Desarrollo del tema. Ventajas. • Es Simple de usar en áreas donde otros métodos no son aplicables. • Es Preciso y fácil de interpretar. • Dan Ayudas ópticas en su pantalla. • Ahorro de tiempo y Ahorro de dinero. • No se tiene contacto directo con la máquina. • El tiempo que dura la inspección es muy corto, minimizando así la permanencia en zona controlada o paro del equipo.

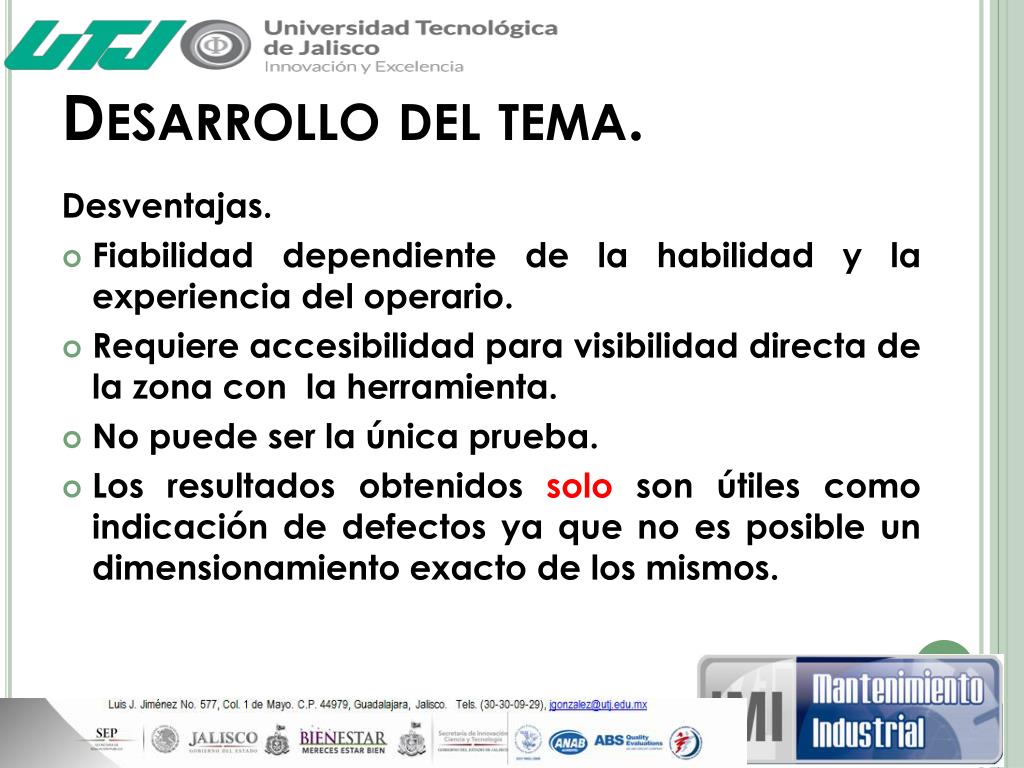

11. Desarrollo del tema. Desventajas. • Fiabilidad dependiente de la habilidad y la experiencia del operario. • Requiere accesibilidad para visibilidad directa de la zona con la herramienta. • No puede ser la única prueba. • Los resultados obtenidos solo son útiles como indicación de defectos ya que no es posible un dimensionamiento exacto de los mismos.

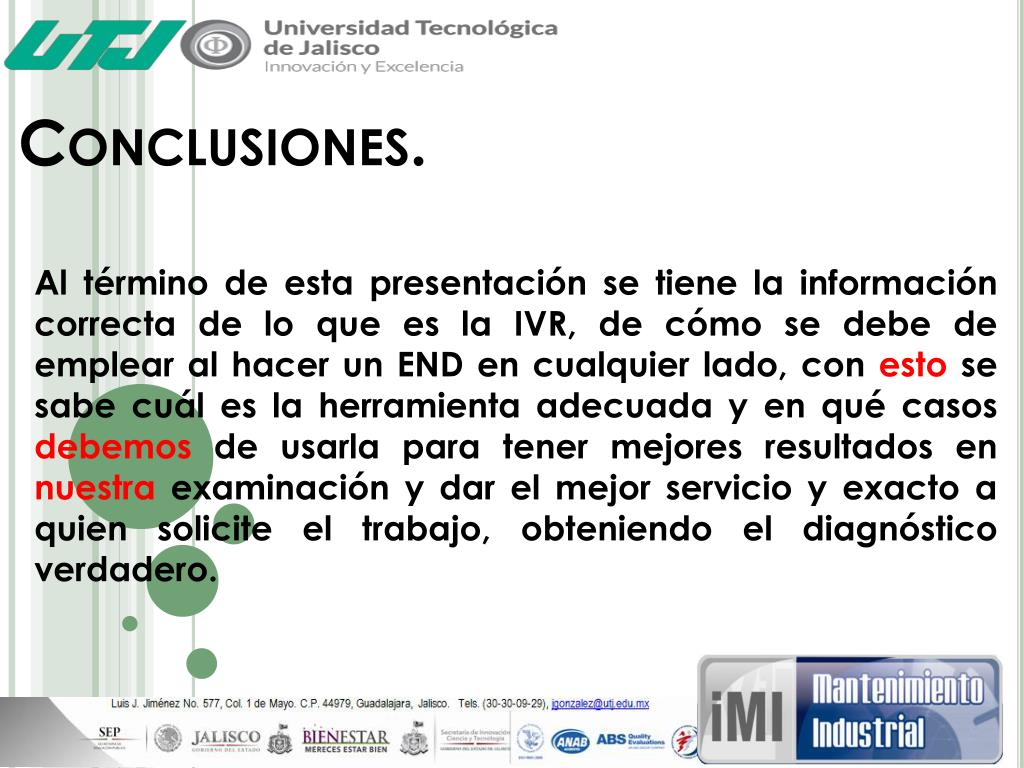

12. Conclusiones. Al término de esta presentación se tiene la información correcta de lo que es la IVR, de cómo se debe de emplear al hacer un END en cualquier lado, con esto se sabe cuál es la herramienta adecuada y en qué casos debemos de usarla para tener mejores resultados en nuestra examinación y dar el mejor servicio y exacto a quien solicite el trabajo, obteniendo el diagnóstico verdadero.

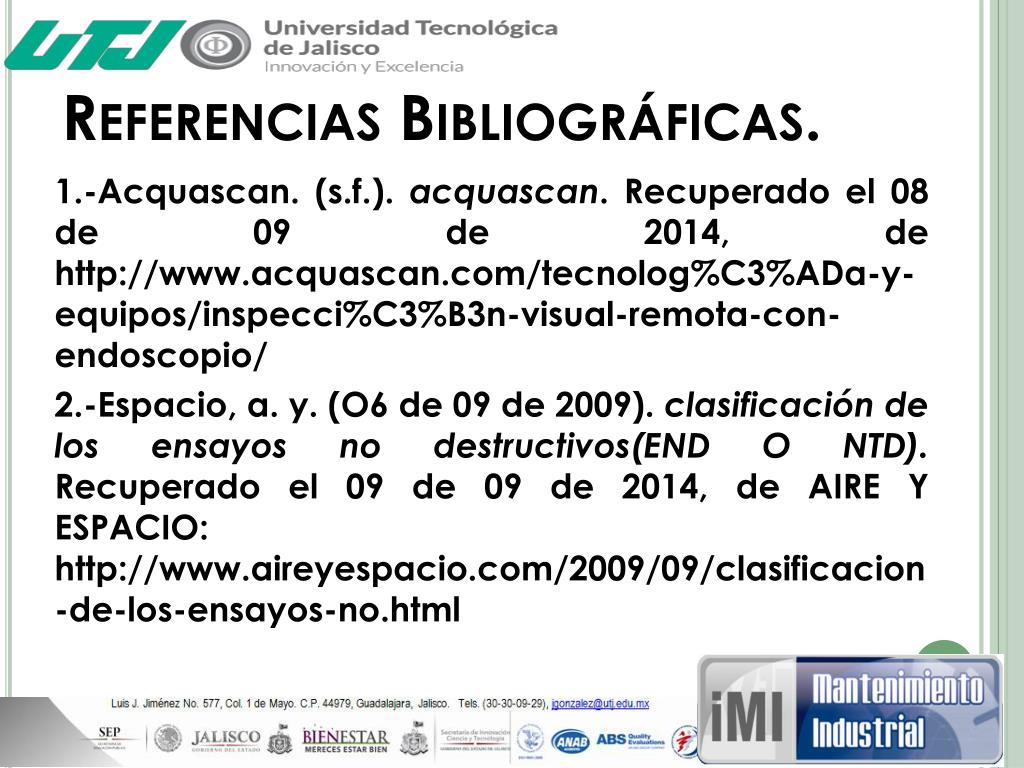

13. Referencias Bibliográficas. 1.-Acquascan. (s.f.). acquascan. Recuperado el 08 de 09 de 2014, de http://www.acquascan.com/tecnolog%C3%ADa-y-equipos/inspecci%C3%B3n-visual-remota-con-endoscopio/ 2.-Espacio, a. y. (O6 de 09 de 2009). clasificación de los ensayos no destructivos(END O NTD). Recuperado el 09 de 09 de 2014, de AIRE Y ESPACIO: http://www.aireyespacio.com/2009/09/clasificacion-de-los-ensayos-no.html

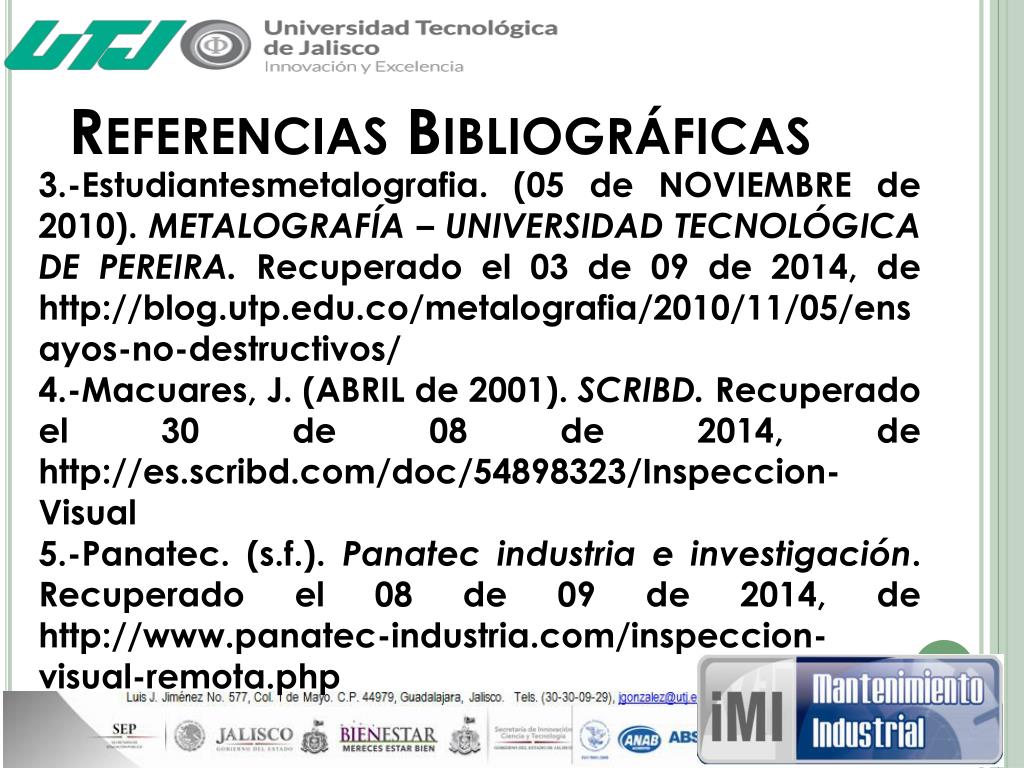

14. Referencias Bibliográficas 3.-Estudiantesmetalografia. (05 de NOVIEMBRE de 2010). METALOGRAFÍA – UNIVERSIDAD TECNOLÓGICA DE PEREIRA. Recuperado el 03 de 09 de 2014, de http://blog.utp.edu.co/metalografia/2010/11/05/ensayos-no-destructivos/ 4.-Macuares, J. (ABRIL de 2001). SCRIBD. Recuperado el 30 de 08 de 2014, de http://es.scribd.com/doc/54898323/Inspeccion-Visual 5.-Panatec. (s.f.). Panatec industria e investigación. Recuperado el 08 de 09 de 2014, de http://www.panatec-industria.com/inspeccion-visual-remota.php

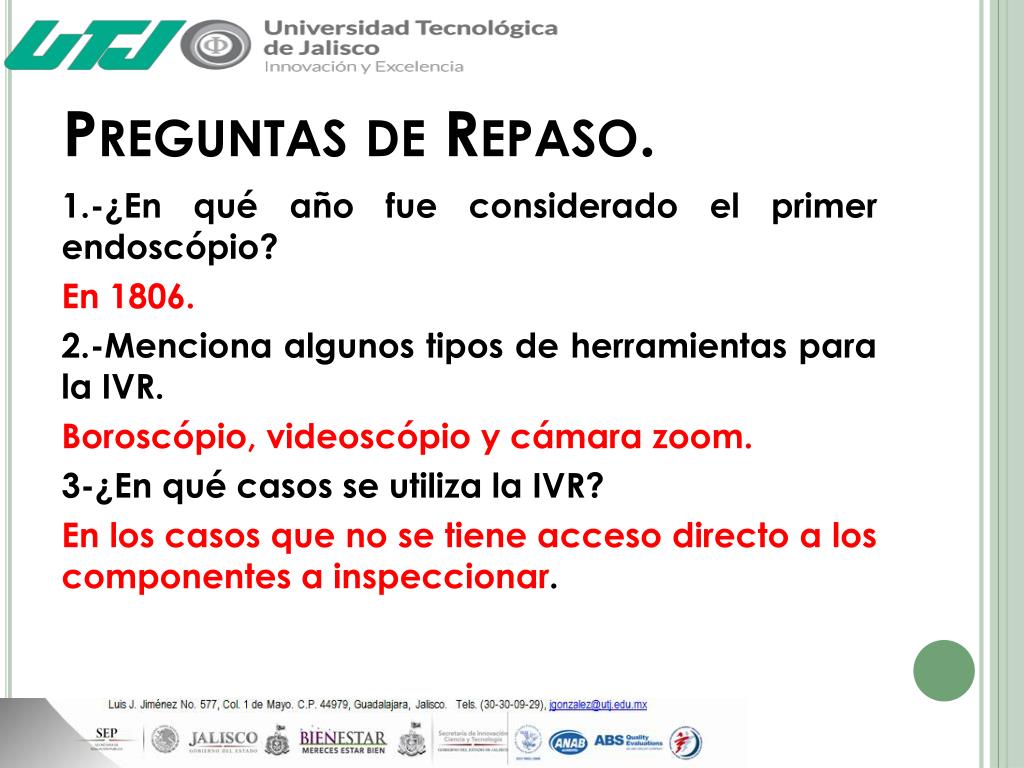

15. Preguntas de Repaso. 1.-¿En qué año fue considerado el primer endoscópio? En 1806. 2.-Menciona algunos tipos de herramientas para la IVR. Boroscópio, videoscópio y cámara zoom. 3-¿En qué casos se utiliza la IVR? En los casos que no se tiene acceso directo a los componentes a inspeccionar.

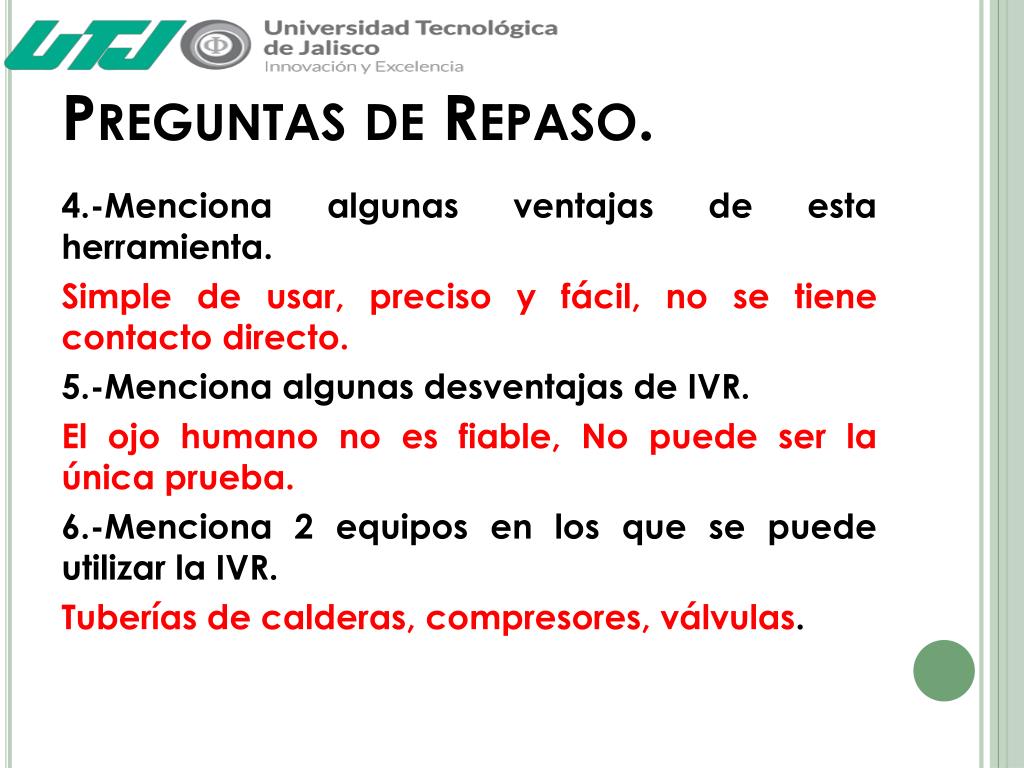

16. Preguntas de Repaso. 4.-Menciona algunas ventajas de esta herramienta. Simple de usar, preciso y fácil, no se tiene contacto directo. 5.-Menciona algunas desventajas de IVR. El ojo humano no es fiable, No puede ser la única prueba. 6.-Menciona 2 equipos en los que se puede utilizar la IVR. Tuberías de calderas, compresores, válvulas.

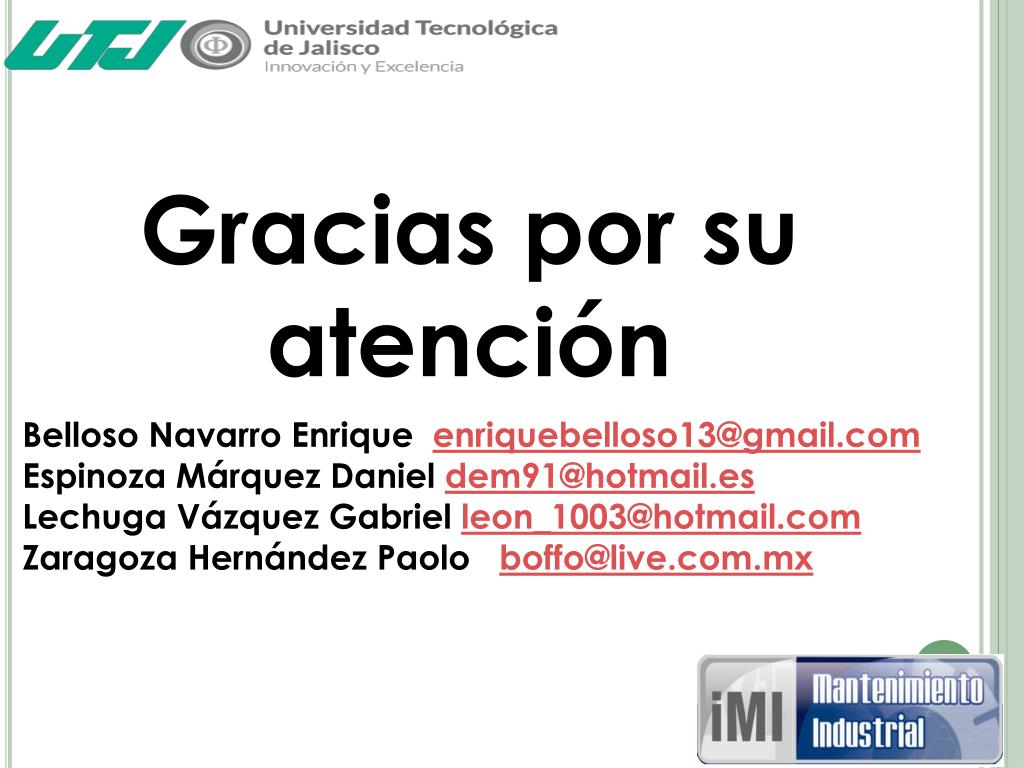

17. Gracias por su atención Belloso Navarro Enrique enriquebelloso13@gmail.com Espinoza Márquez Daniel dem91@hotmail.es Lechuga Vázquez Gabriel leon_1003@hotmail.com Zaragoza Hernández Paolo boffo@live.com.mx
