  1. SIMATIC S7-200 STŘEDNÍ PRŮMYSLOVÁ ŠKOLA ELEKTROTECHNIKY A INFORMATIKY, Pozice S7-200 Moravská Ostrava, Kratochvílova 7 Výuka programování průmyslových automatů

  2. Rodina automatů SIMATIC Kompakty a modulární PLC MikroPLC • Malé, kompaktní systémy • Jednoduché programování pomocí průvodců • Sady aplikací – kompletní řešení od jednoho dodavatele • Sdílená data, konfigurace a komunikace • Nejvyšší výkon • Programování vyššími programovacími jazyky Pozice S7-200 S7-300 S7-200 LOGO! S7-400

  3. S7-200 Přehled druhé generace CPU CPU 221 (10 I/O) CPU 222 (14 I/O) ) CPU 224 (24 I/O) Přehled CPU 224XP (24 I/O) CPU 226 (40 I/O)

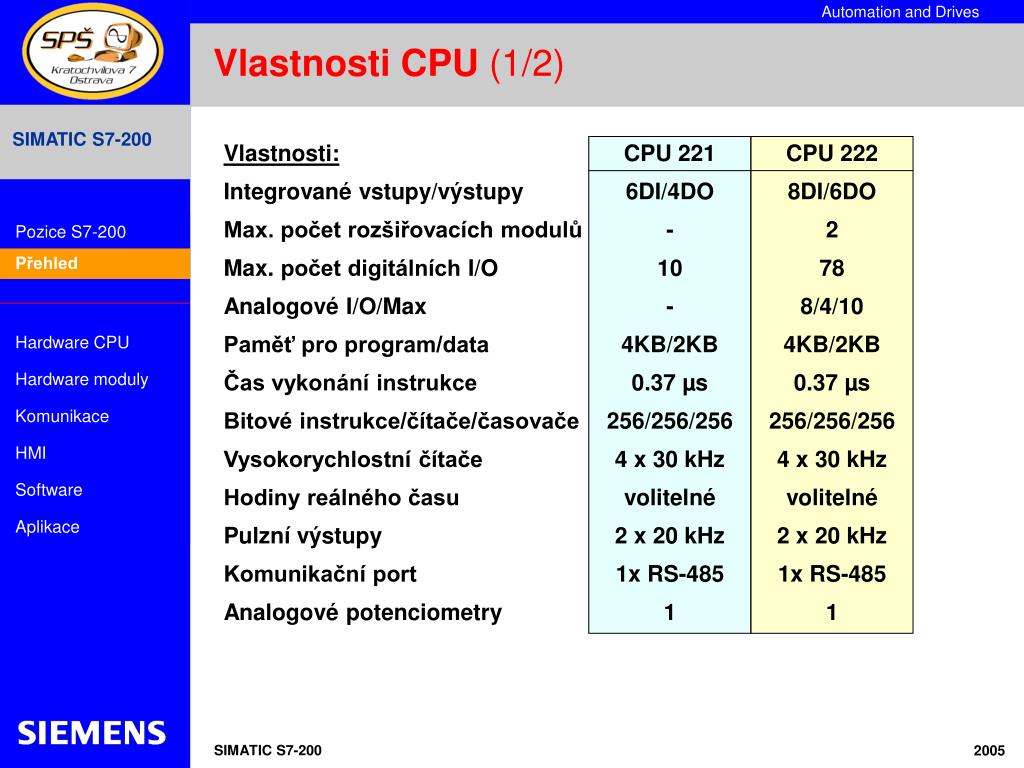

  4. Vlastnosti CPU (1/2) Vlastnosti: Integrované vstupy/výstupy Max. počet rozšiřovacích modulů Max. počet digitálních I/O Analogové I/O/Max Paměť pro program/data Čas vykonání instrukce Bitové instrukce/čítače/časovače Vysokorychlostní čítače Hodiny reálného času Pulzní výstupy Komunikační port Analogové potenciometry CPU 221 6DI/4DO - 10 - 4KB/2KB 0.37 µs 256/256/256 4 x 30 kHz volitelné 2 x 20 kHz 1x RS-485 1 CPU 222 8DI/6DO 2 78 8/4/10 4KB/2KB 0.37 µs 256/256/256 4 x 30 kHz volitelné 2 x 20 kHz 1x RS-485 1 Přehled

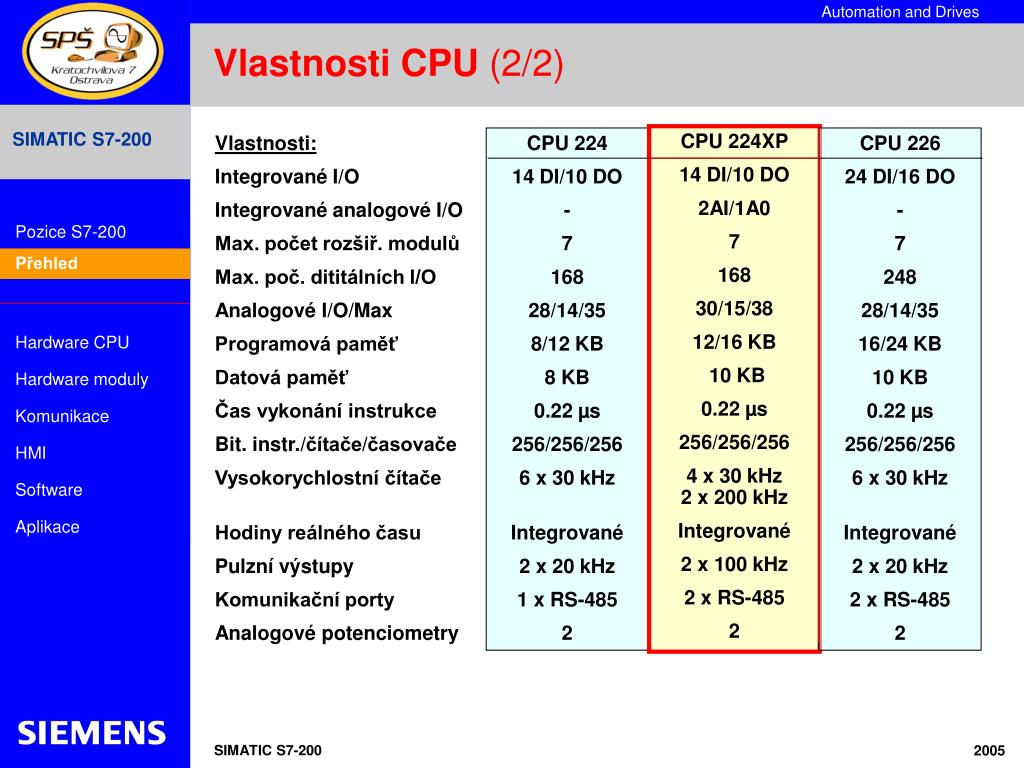

  5. Vlastnosti CPU (2/2) CPU 224XP 14 DI/10 DO 2AI/1A0 7 168 30/15/38 12/16 KB 10 KB 0.22 µs 256/256/256 4 x 30 kHz2 x 200 kHz Integrované 2 x 100 kHz 2 x RS-485 2 Vlastnosti: Integrované I/O Integrované analogové I/O Max. počet rozšiř. modulů Max. poč. dititálních I/O Analogové I/O/Max Programová paměť Datová paměť Čas vykonání instrukce Bit. instr./čítače/časovače Vysokorychlostní čítače Hodiny reálného času Pulzní výstupy Komunikační porty Analogové potenciometry CPU 224 14 DI/10 DO - 7 168 28/14/35 8/12 KB 8 KB 0.22 µs 256/256/256 6 x 30 kHz Integrované 2 x 20 kHz 1 x RS-485 2 CPU 226 24 DI/16 DO - 7 248 28/14/35 16/24 KB 10 KB 0.22 µs 256/256/256 6 x 30 kHz Integrované 2 x 20 kHz 2 x RS-485 2 Přehled

  6. Komunikační porty 24V napájení pro snímače Otvory pro montáž na panel Odnímatelná svorkovnice(224(XP),226) Klips pro montáž na lištu DIN Integrované prvky Stavové LED Stavové LEDpro I/O Integrováno:- Zdroj- Kondenzátor- Hodiny (224(XP),226) Slot pro cartridge Hardware CPU

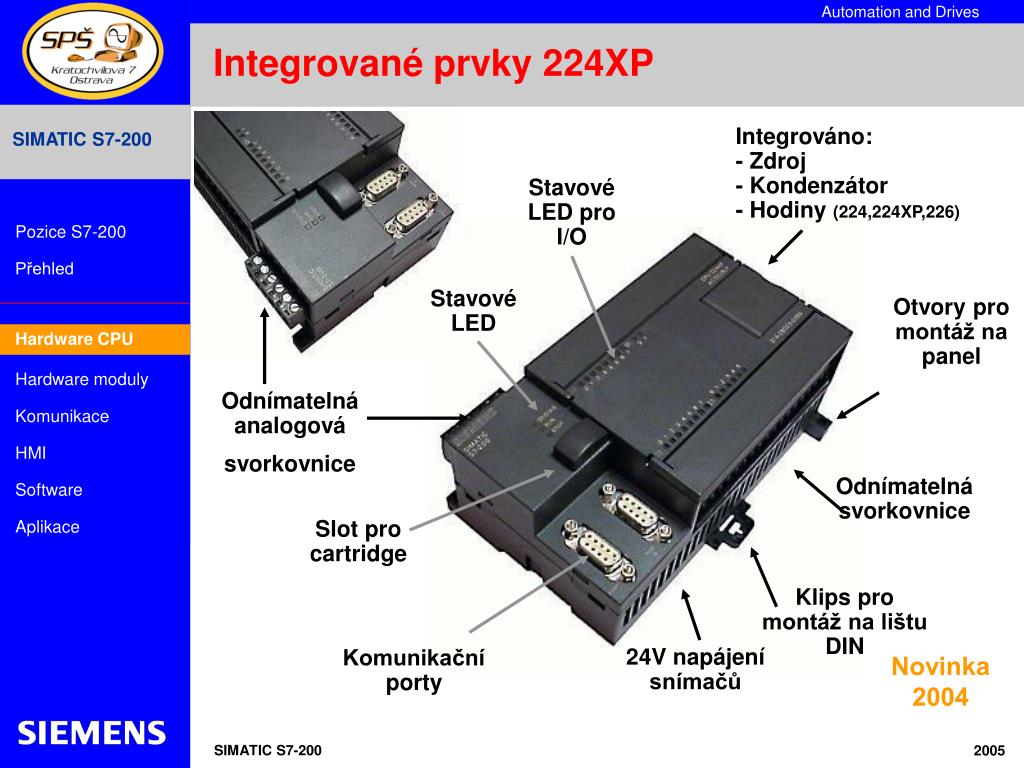

  7. Integrované prvky 224XP Integrováno:- Zdroj- Kondenzátor- Hodiny (224,224XP,226) Stavové LED pro I/O Stavové LED Otvory pro montáž na panel Hardware CPU Odnímatelná analogová svorkovnice Odnímatelná svorkovnice Slot pro cartridge Klips pro montáž na lištu DIN 24V napájení snímačů Komunikační porty Novinka2004

  8. Umístění automatu CPU 224XP v učebně Hardware CPU

  9. SIMATIC S7-200 cartridges Hodinový a bateriový modul • Hodiny reálného času a kalendář(pro 221, 222 CPU) • Zálohováno typicky 200 dní Hardware CPU Bateriový modul • Zálohování interních dat(datového bloku) • Zálohováno typicky 200 dní Datové cartridge • Pro přenos a zálohování programu • Záznam dat, Receptury a Ukládání souborů

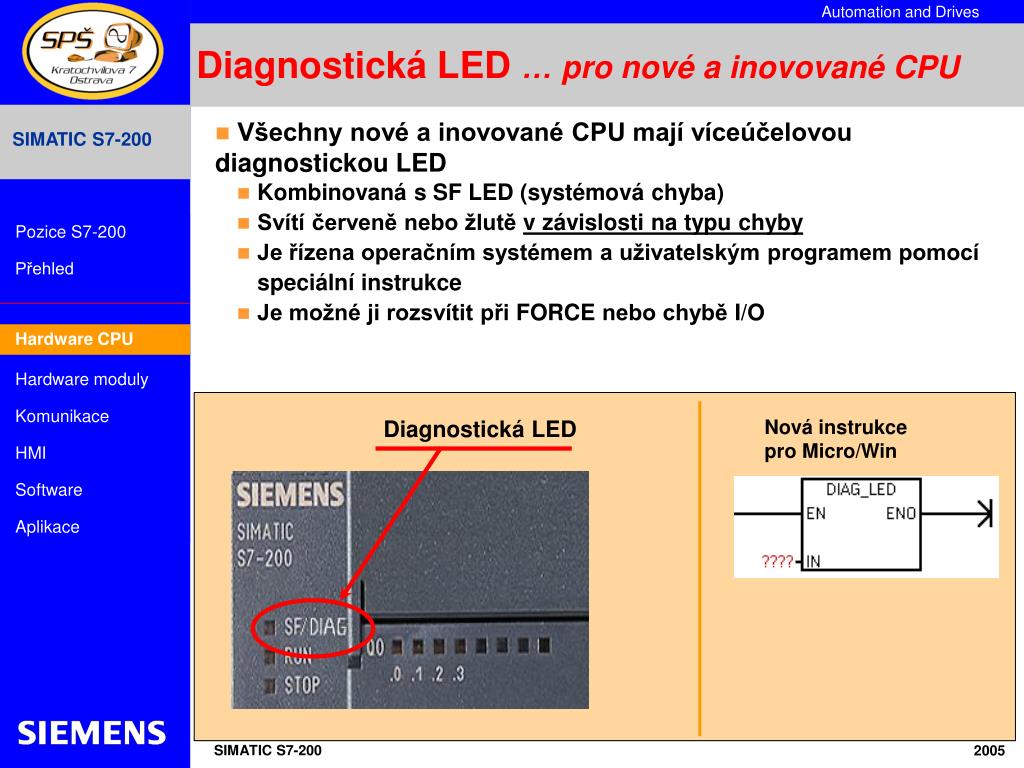

  10. Diagnostická LED … pro nové a inovované CPU • Všechny nové a inovované CPU mají víceúčelovou diagnostickou LED • Kombinovaná s SF LED (systémová chyba) • Svítí červeně nebo žlutě v závislosti na typu chyby • Je řízena operačním systémem a uživatelským programem pomocí speciální instrukce • Je možné ji rozsvítit při FORCE nebo chybě I/O Hardware CPU Diagnostická LED Nová instrukcepro Micro/Win

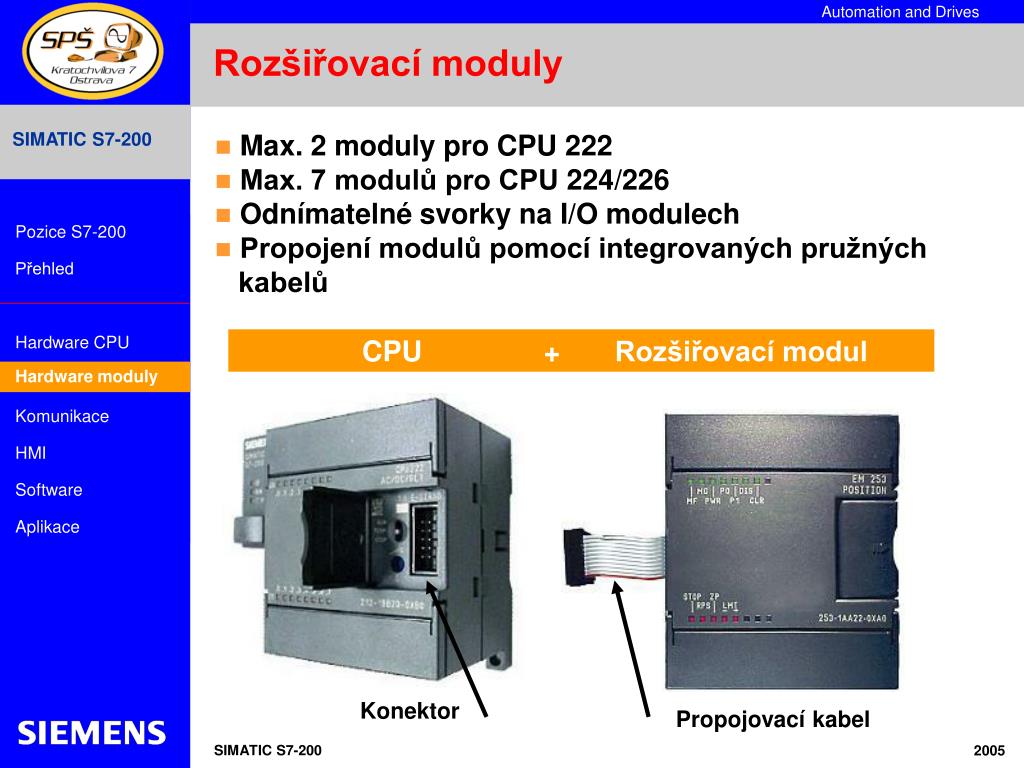

  11. Rozšiřovací moduly • Max. 2 moduly pro CPU 222 • Max. 7 modulů pro CPU 224/226 • Odnímatelné svorky na I/O modulech • Propojení modulů pomocí integrovaných pružných kabelů CPU+ Rozšiřovací modul Hardware moduly Konektor Propojovací kabel

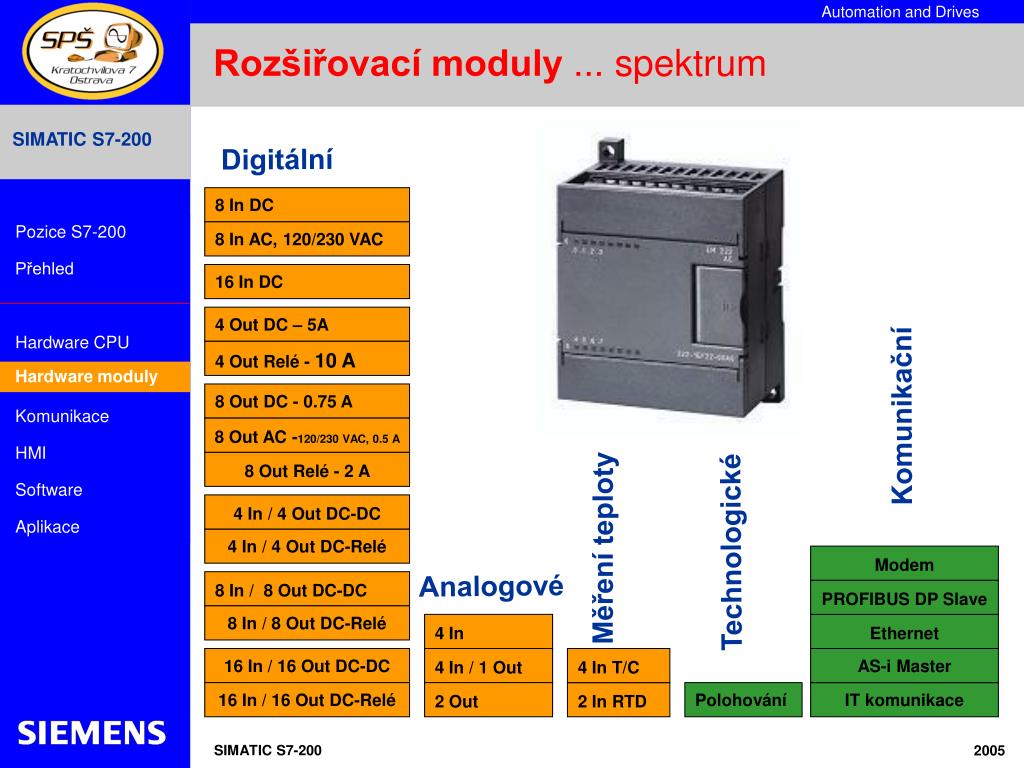

  12. 8 In DC 8 In AC, 120/230 VAC 16 In DC 4 Out DC – 5A 4 Out Relé - 10 A 8 Out DC - 0.75 A 8 Out AC -120/230 VAC, 0.5 A 8 Out Relé - 2 A 4 In / 4 Out DC-DC 4 In / 4 Out DC-Relé Modem 8 In / 8 Out DC-DC PROFIBUS DP Slave 8 In / 8 Out DC-Relé 4 In Ethernet 16 In / 16 Out DC-DC 4 In / 1 Out 4 In T/C AS-i Master 16 In / 16 Out DC-Relé 2 Out 2 In RTD IT komunikace Rozšiřovací moduly ... spektrum Digitální Hardware moduly Komunikační Měření teploty Technologické Analogové Polohování

  13. Polohovací modul (EM 253) • Vysokorychlostní řízení, …od 12 do 200,000 bodů/s. • Volitelná kompenzace vůle • Nepřetržité řízení • Podporuje: • Jerk (S křivky) nebo Lineární zrychlení azpomalení • Absolutní, relativní a manuálnířízení polohy • Jednoduché programování a uvádění do provozu pomocí průvodce Hardware moduly

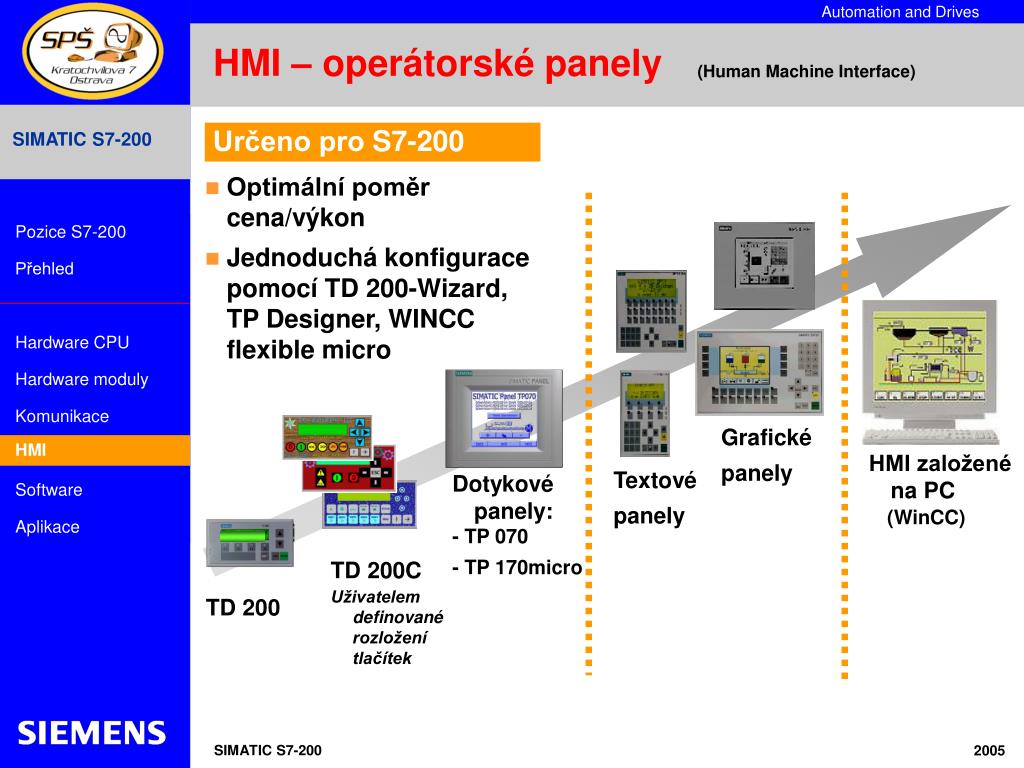

  14. HMI – operátorské panely (Human Machine Interface) Určeno pro S7-200 • Optimální poměr cena/výkon • Jednoduchá konfigurace pomocí TD 200-Wizard, TP Designer, WINCC flexible micro Grafické panely HMI HMI založené na PC Textové panely Dotykové panely: - TP 070 - TP 170micro (WinCC) TD 200C Uživatelem definované rozložení tlačítek TD 200

  15. STEP7-Micro/WIN 32 STEP7-Micro/WIN32 Parametrizační program Software • Verze V4 • Balíčky SP1, SP2 • Vyžaduje WinXP nebo Win2k

  16. STEP7-Micro/WIN 32 …. Standard v programování MikroPLC • Jednoduchá instalace a konfigurace • Lehce se naučíte, jednoduše používáte • Všestranný programovací nástroj • Jednoduché nalezení a oprava chyb v uživatelském programu • Nástroj pro změnu PLC programu při běhu • Prostředí i dokumentace v češtině • Průvodci pro zjednodušení programování • Softwarové nástroje pro rychlé oživení aplikace Software

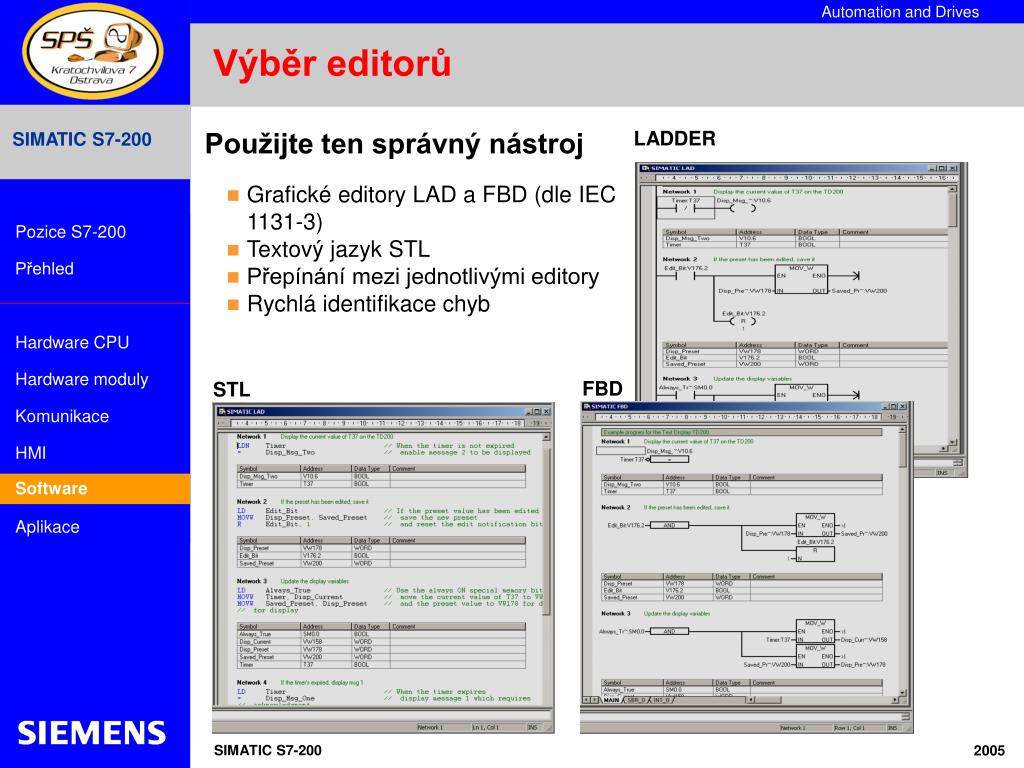

  17. Výběr editorů LADDER Použijte ten správný nástroj • Grafické editory LAD a FBD (dle IEC 1131-3) • Textový jazyk STL • Přepínání mezi jednotlivými editory • Rychlá identifikace chyb FBD STL Software

  18. STEP7-Micro/WIN 32 Roletové a obrázkové menu Software E D I T O R Instrukční strom Zprávy o průběhu operací

  19. STEP7-Micro/WIN 32 Nastavení vidu jazyka Nastavení editoru Software

  20. STEP7-Micro/WIN 32 Nastavení automatu Software Nastavení typu PLC a komunikace

  21. STEP7-Micro/WIN 32 Roletka nástrojů Software Nastavení MicroWinu jako celku

  22. STEP7-Micro/WIN 32 Nastavení všech důležitých formálních parametrů Software

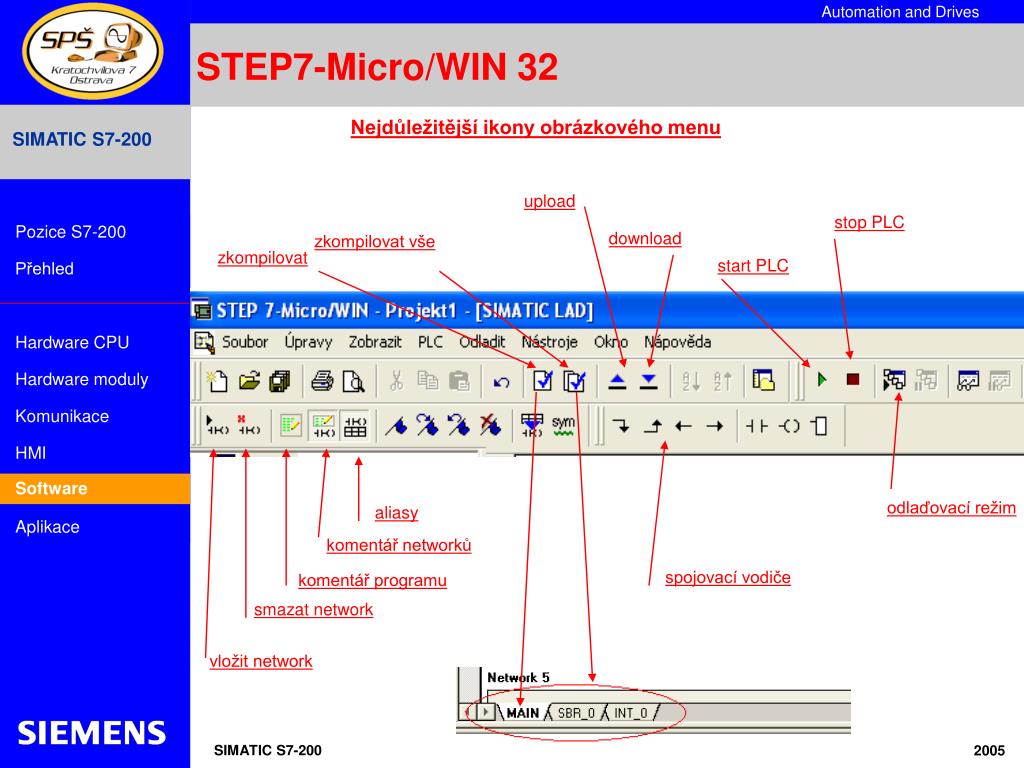

  23. STEP7-Micro/WIN 32 Nejdůležitější ikony obrázkového menu upload stop PLC download zkompilovat vše zkompilovat start PLC Software odlaďovací režim aliasy komentář networků spojovací vodiče komentář programu smazat network vložit network

  24. STEP7-Micro/WIN 32 Rozdělení uživatelské paměti a možnosti jejího rozsahu Přístup do paměti Po bitech: I, Q, V, M, SM, S, T, C, L Po bytech: IB, QB, VB, MB, SMB, SB, LB, AC, KB (konstanta) Po wordech: IW, QW, VW, MW, SMW, SW, T, C, LW, AC, AIW, AQW, KW Software Po double wordech: ID, QD, VD, MD, SMD, SD, LD, AC, HC, KD Zobrazení čísel: Dec : Hexa: Bin : 15 16#F 2#1111

  25. STEP7-Micro/WIN 32 - příklady instrukcí Software Celkem tvoří instrukční soubor 198 modulů

  26. Průvodci: přehled Průvodci zjednodušují programování TD 200 Internet Ethernet (a) Vysokorychlostní čítače (b) Práce se sítí PPI (c) PID regulátor Zaznamenávání dat (a) Modemový modul (b) Externí modem Software (a) Pulzní výstupy / PWM (b) Polohovací modul Receptury (a) Mapování AS-I slave (b) Změna AS-I adres Ovládací panel pro polohu Automatické nastavení PID

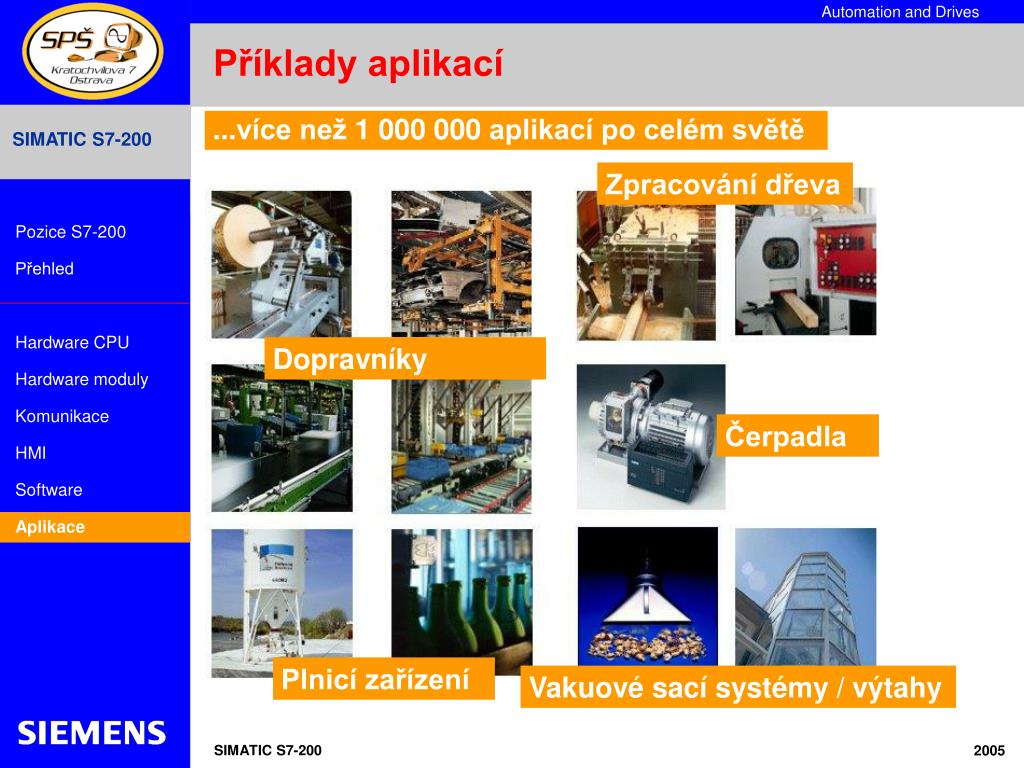

  27. ...více než 1000000 aplikací po celém světě Zpracování dřeva Dopravníky Čerpadla Plnicí zařízení Vakuové sací systémy / výtahy Příklady aplikací Aplikace

  28. Upgrade and support • Technická podpora • Autorizovaná školení • Dodávka náhradních dílů do 24 hodin • Software i dokumentace v češtině www.siemens.cz/micro • Software • Dokumentace • Příklady aplikací • Tipy a Triky Aplikace
