현구성. 접속해야할 서버 10.90.129.X / 24. 인터넷. CJ 서버팜. 상대라우터 S0 ; 172.32.255.93 /252. 공유기 ( 신규 장비 ) 외부 : 192.168.0.253 내부 : 192.168.38.253. ADSL 공유기 외부 : DHCP 내부 : 192.168.0.1 / 24. L3 스위치 (LGU+ 임대장비 ) S1 : 172.32.255.94 /252 E1 : 192.168.38.254 / 24 현재 라우팅은 무조건 172.32.255.93

asa
Télécharger la présentation

인터넷

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

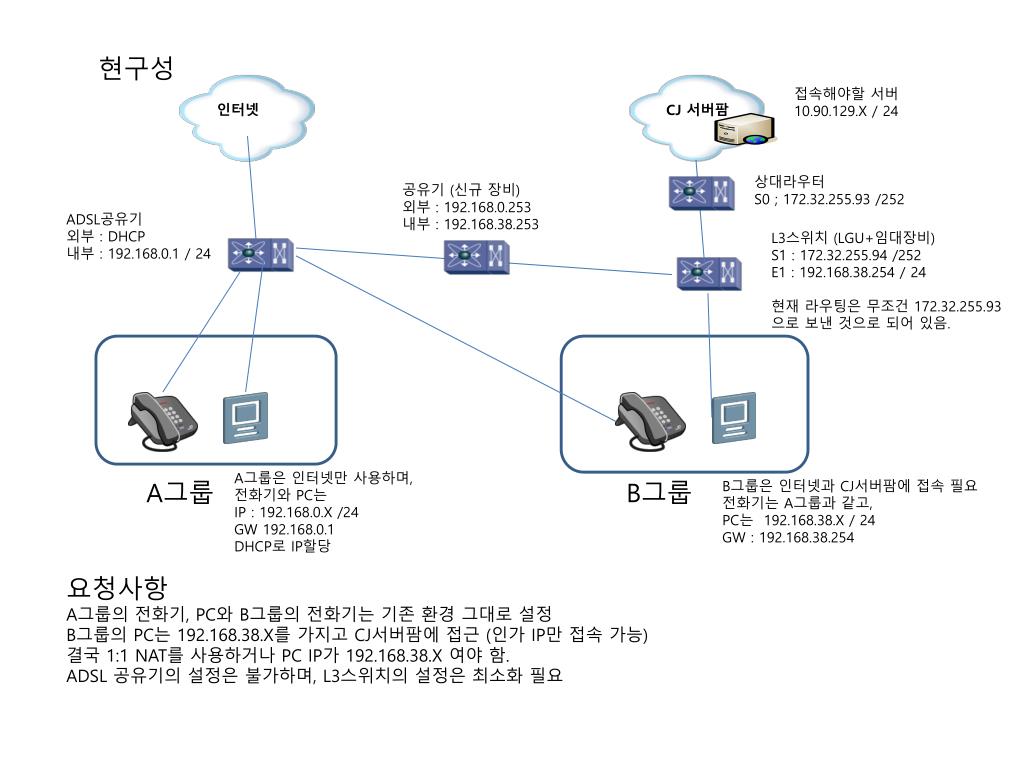

  1. 현구성 접속해야할 서버 10.90.129.X / 24 인터넷 CJ 서버팜 상대라우터 S0 ; 172.32.255.93 /252 • 공유기 (신규 장비) • 외부 : 192.168.0.253 • 내부 : 192.168.38.253 ADSL공유기 외부 : DHCP 내부 : 192.168.0.1 / 24 L3스위치 (LGU+임대장비) S1 : 172.32.255.94 /252 E1 : 192.168.38.254 / 24 현재 라우팅은 무조건 172.32.255.93 으로 보낸 것으로 되어 있음. A그룹은 인터넷만 사용하며, 전화기와 PC는 IP : 192.168.0.X /24 GW 192.168.0.1 DHCP로 IP할당 A그룹 B그룹 B그룹은 인터넷과 CJ서버팜에 접속 필요 전화기는 A그룹과 같고, PC는 192.168.38.X / 24 GW : 192.168.38.254 요청사항 A그룹의 전화기,PC와 B그룹의 전화기는 기존 환경 그대로 설정 B그룹의 PC는 192.168.38.X를 가지고 CJ서버팜에 접근 (인가 IP만 접속 가능) 결국 1:1 NAT를 사용하거나 PC IP가 192.168.38.X 여야 함. ADSL 공유기의 설정은 불가하며, L3스위치의 설정은 최소화 필요

  2. CJO PC 스위치 LG U+ 광분배기 LG U+ 광장비 CJO L3스위치 192.168.38.X 192.168.0.X 대역 연결 CJO 전화기용 스위치 PC단 포트 인터넷 포트 신규 공유기 허브랙
