UNIVERSITY PHYSICS 2. Chapter 9 Conductors and Dielectrics in Electrostatic Field 静电场中的导体和电介质. §9-1 Conductors Elecrostatic Induction 静电场中的导体 静电感应. §9-2 Capacitance 电容器 电容器的并联和串联. §9-3 Dielectrics 电介质的极化. §9-4 Gauss’ Law in Dielectric 电介质中的电场

ashton-larsen
Télécharger la présentation

UNIVERSITY PHYSICS 2

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. UNIVERSITY PHYSICS 2

  2. Chapter 9 Conductors and Dielectrics in Electrostatic Field 静电场中的导体和电介质

  3. §9-1 ConductorsElecrostatic Induction 静电场中的导体 静电感应 §9-2 Capacitance电容器 电容器的并联和串联 §9-3 Dielectrics 电介质的极化 §9-4 Gauss’ Law in Dielectric 电介质中的电场 Electric Displacement 有电介质时的高斯定理 电位移 §9-5 Energy in Electric Field 电场的能量

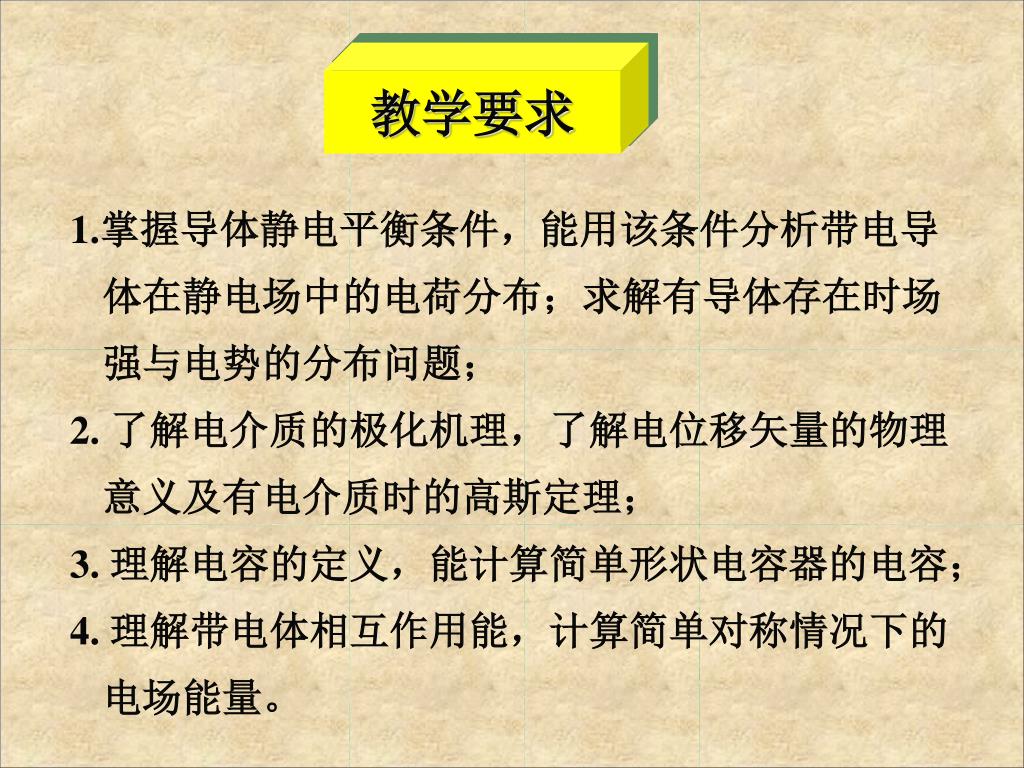

  4. 教学要求 1.掌握导体静电平衡条件，能用该条件分析带电导体在静电场中的电荷分布；求解有导体存在时场强与电势的分布问题； 2. 了解电介质的极化机理，了解电位移矢量的物理意义及有电介质时的高斯定理； 3. 理解电容的定义，能计算简单形状电容器的电容； 4. 理解带电体相互作用能，计算简单对称情况下的电场能量。

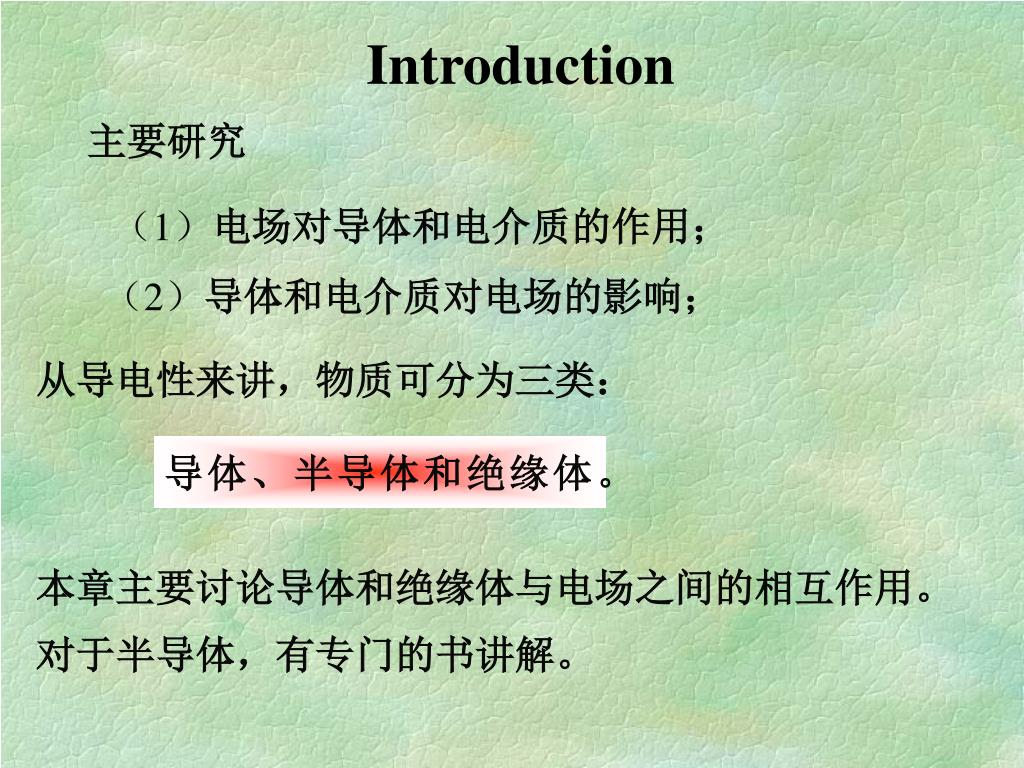

  5. Introduction 主要研究 （1）电场对导体和电介质的作用； （2）导体和电介质对电场的影响； 从导电性来讲，物质可分为三类： 导体、半导体和绝缘体。 本章主要讨论导体和绝缘体与电场之间的相互作用。对于半导体，有专门的书讲解。

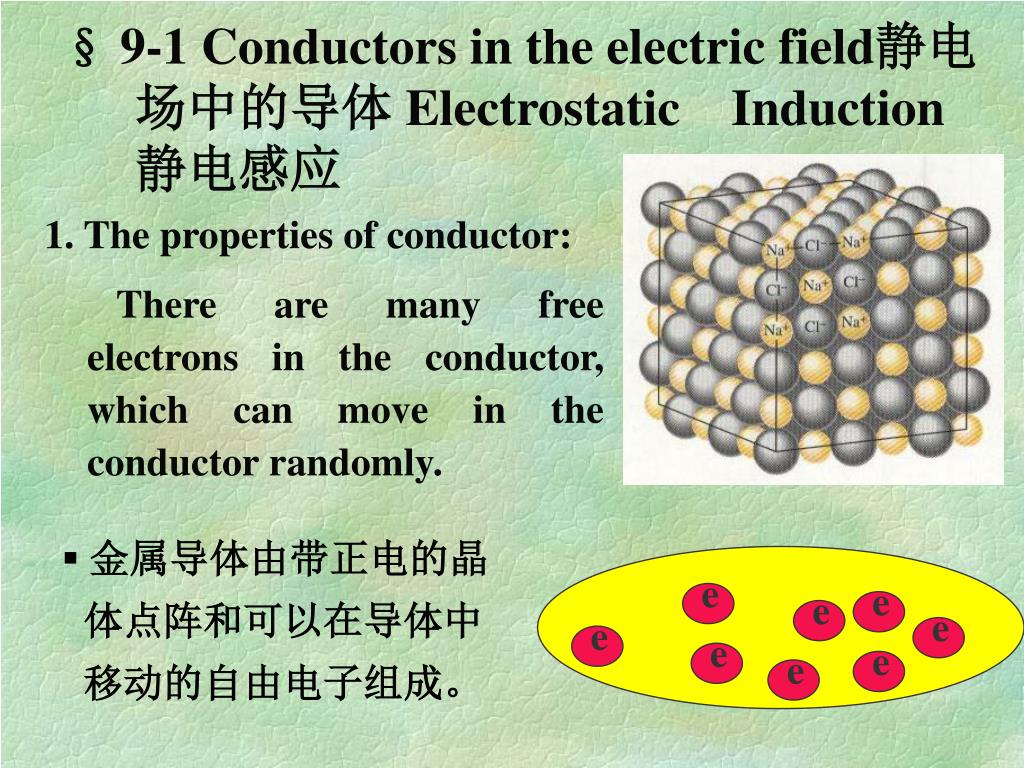

  6. § 9-1 Conductors in the electric field静电场中的导体 Electrostatic Induction 静电感应 e e e e e e e e 1. The properties of conductor: There are many free electrons in the conductor, which can move in the conductor randomly. • 金属导体由带正电的晶 体点阵和可以在导体中 移动的自由电子组成。

  7. e e e e e e e e e e e e e e e e 2.Electrostatic induction(感应）and electrostatic equilibrium（静电平衡） 1）. Electrostatic induction

  8. 导体置于电场中，其上的电荷重新分布的现象，称为静电感应。导体置于电场中，其上的电荷重新分布的现象，称为静电感应。

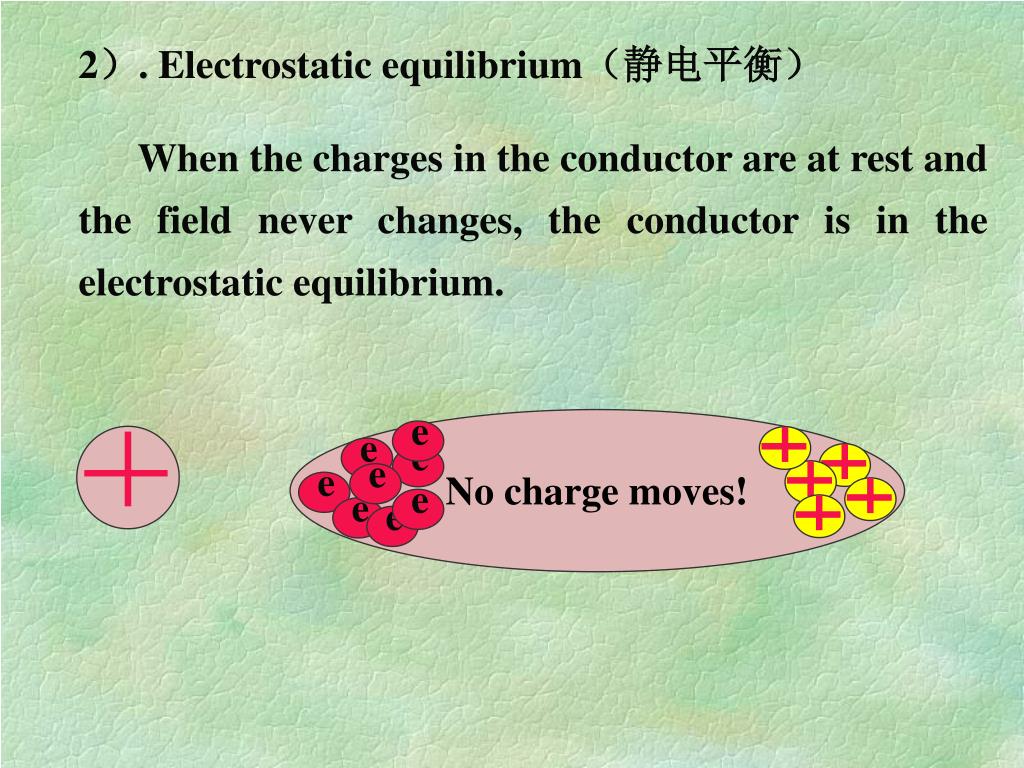

  9. No charge moves! e e e e e e e e 2）. Electrostatic equilibrium（静电平衡） When the charges in the conductor are at rest and the field never changes, the conductor is in the electrostatic equilibrium.

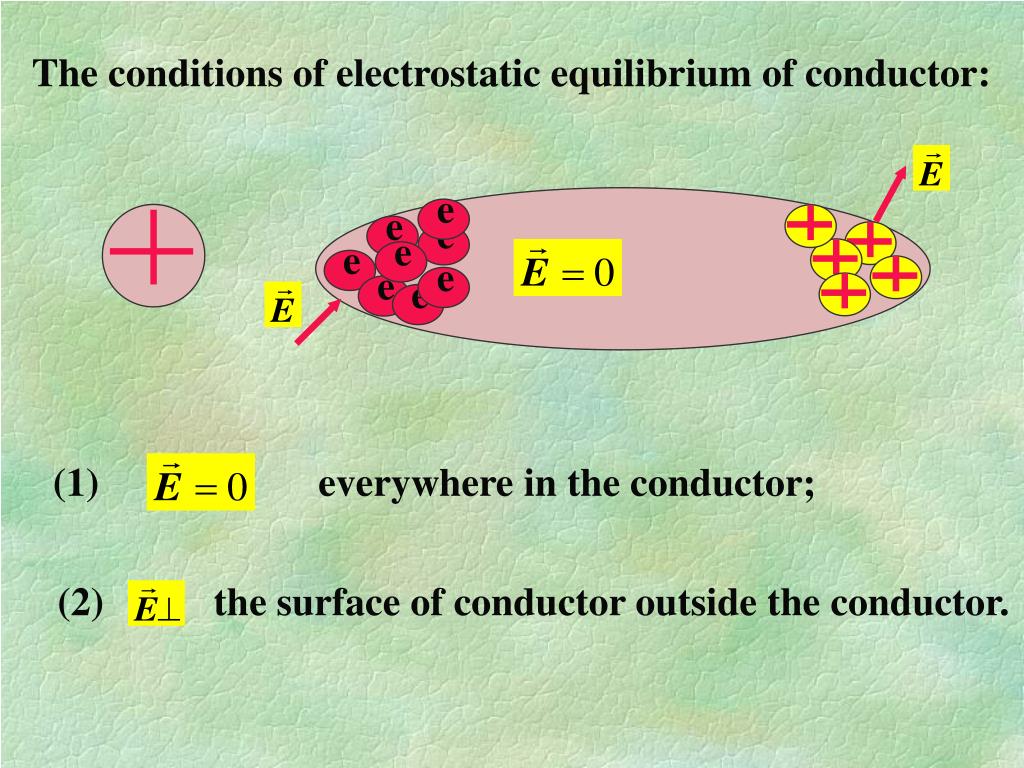

  10. (1) everywhere in the conductor; e e e e e e e e (2) the surface of conductor outside the conductor. The conditions of electrostatic equilibrium of conductor:

  11. e e e e e e e e A deduction(推论）: The conductor is an equipotential body and its surface is an equipotential surface.

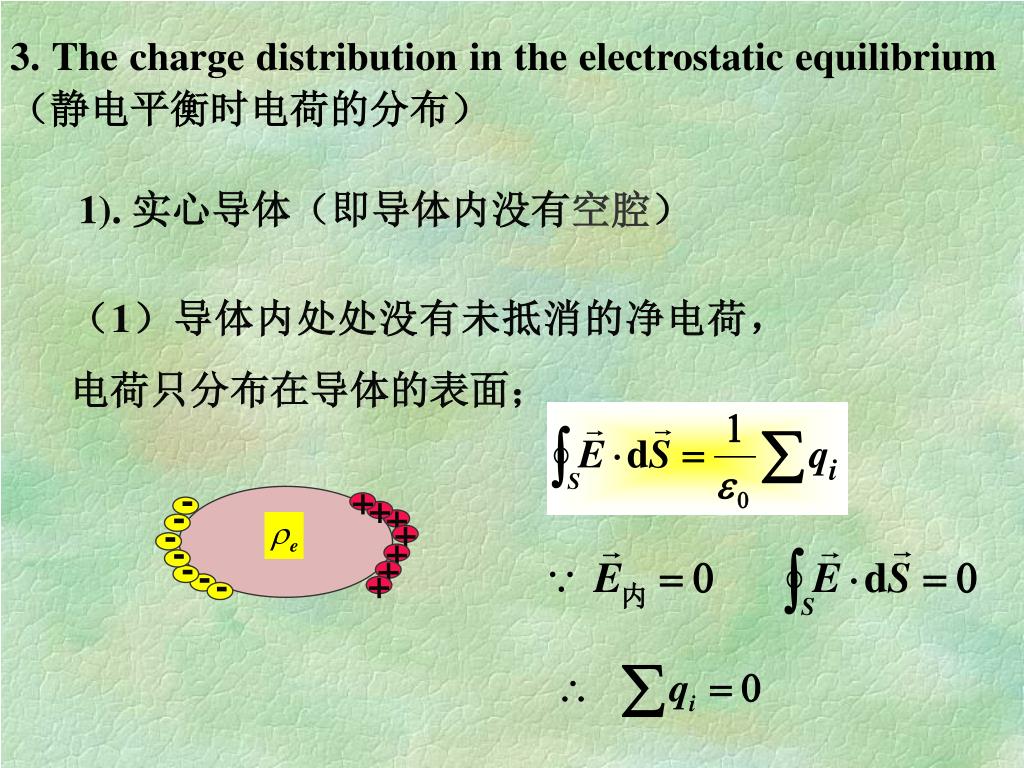

  12. + + + + + + + - - - - - - - 3. The charge distribution in the electrostatic equilibrium（静电平衡时电荷的分布） 1). 实心导体（即导体内没有空腔） （1）导体内处处没有未抵消的净电荷，电荷只分布在导体的表面；

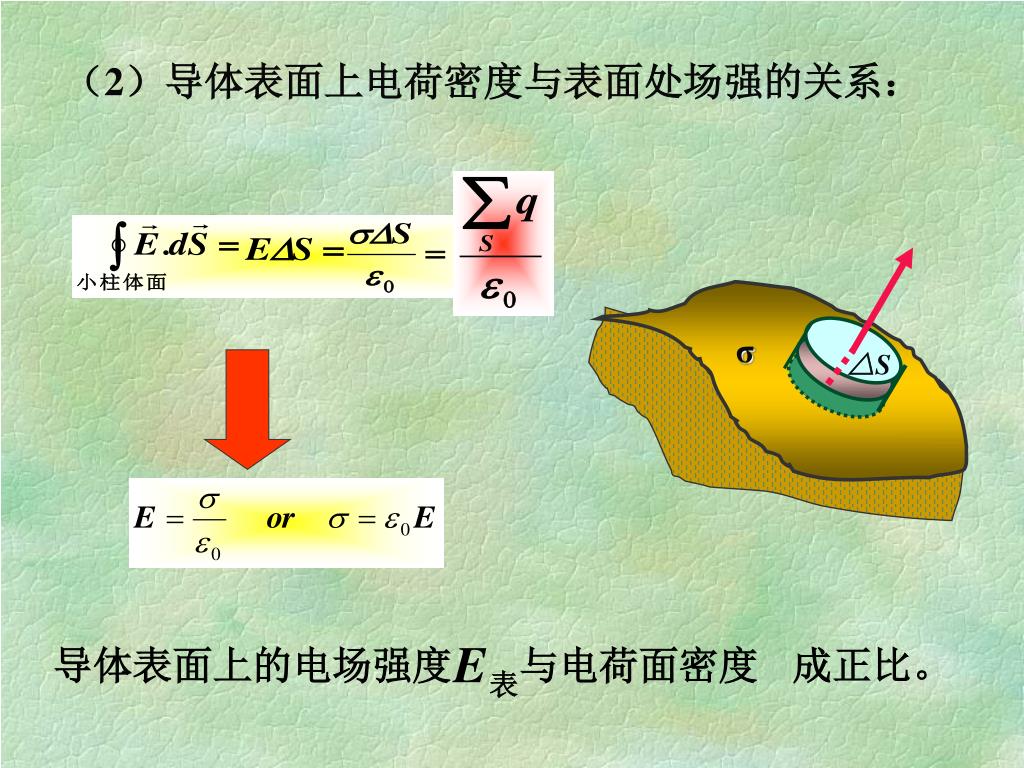

  13. σ △S 导体表面上的电场强度 与电荷面密度 成正比。 （2）导体表面上电荷密度与表面处场强的关系：

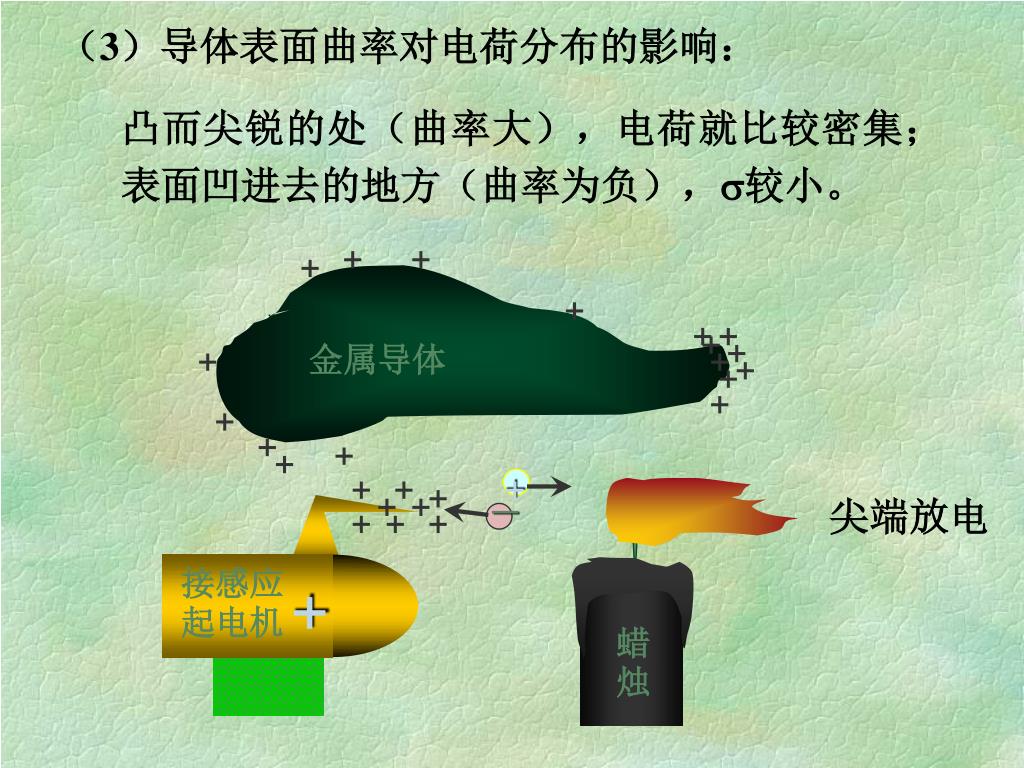

  14. + + + + + + + + + 金属导体 + + + + + + + + + + + + + + － + + + 接感应起电机 + 蜡烛 （3）导体表面曲率对电荷分布的影响： 凸而尖锐的处（曲率大），电荷就比较密集；表面凹进去的地方（曲率为负），较小。 尖端放电

  15. 2）导体壳 （1）腔内无带电体 • 导体壳的内表面上处处没有净电荷，电荷只分布在外表面； • 空腔内没有电场; • 空腔内的电势处处相等。

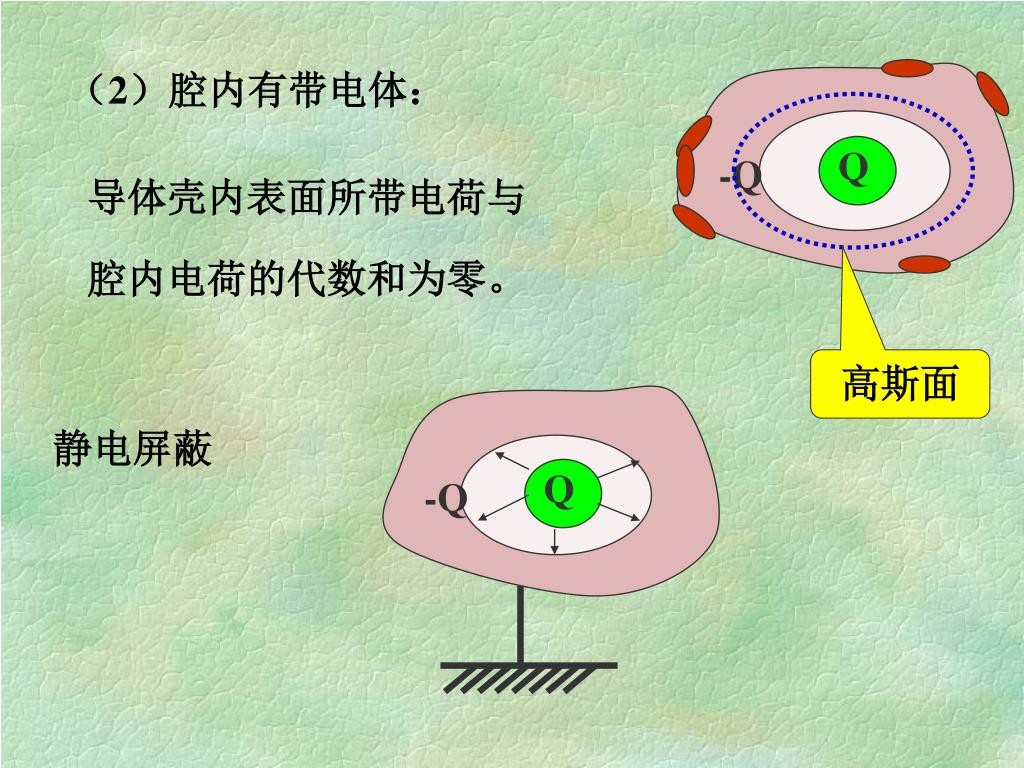

  16. -Q -Q Q Q （2）腔内有带电体： 导体壳内表面所带电荷与腔内电荷的代数和为零。 高斯面 静电屏蔽

  17. 静电屏蔽

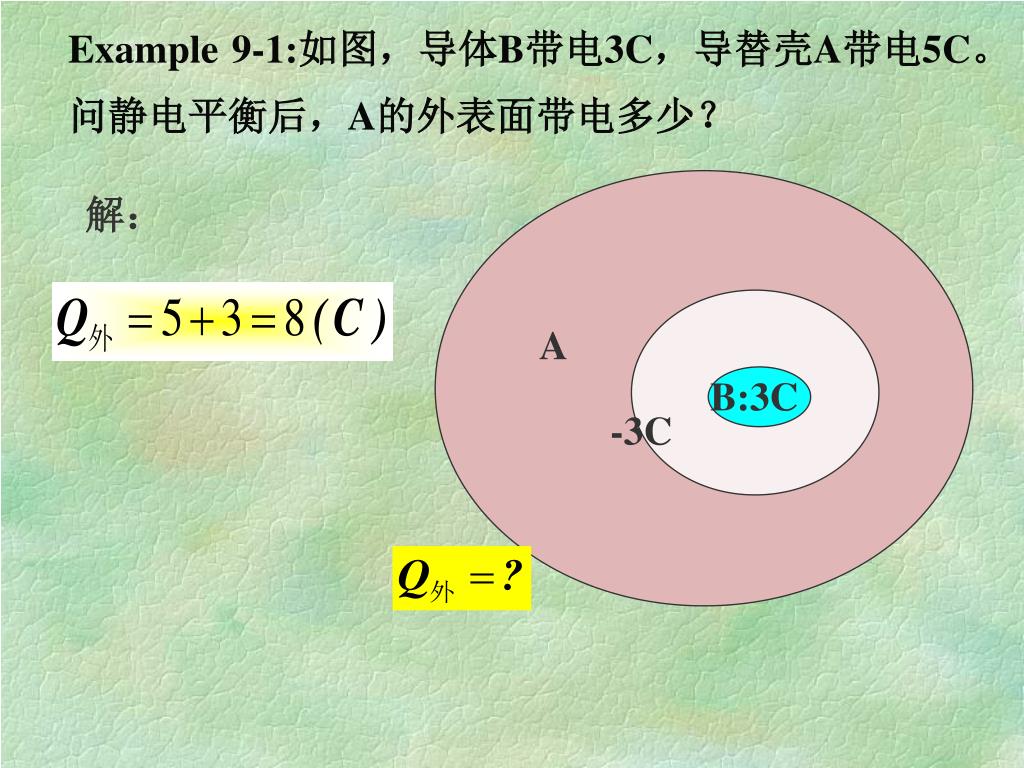

  18. A B:3C -3C Example 9-1:如图，导体B带电3C，导替壳A带电5C。 问静电平衡后，A的外表面带电多少？ 解：

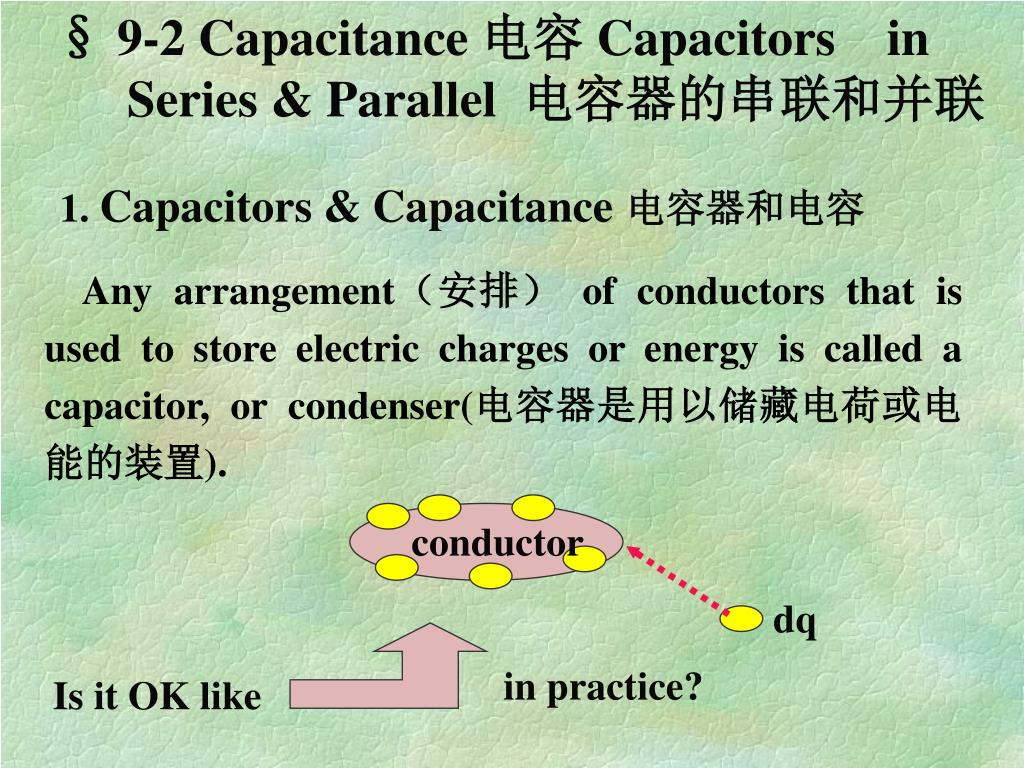

  19. § 9-2 Capacitance 电容 Capacitors in Series & Parallel 电容器的串联和并联 conductor dq in practice? Is it OK like 1. Capacitors & Capacitance电容器和电容 Any arrangement（安排） of conductors that is used to store electric charges or energy is called a capacitor, or condenser(电容器是用以储藏电荷或电能的装置).

  20. 如果空间中 A、B 两导体相距足够近，当其中一块导体带有电量 q时,发出的电力线几乎都终止于另一块导体上，即他们总带有等量异号的电荷，我们称这两块导体组成一个电容器,导体 A、B 称为电容器的两个极板。 UB -q UA － + A － + B + － q -q + － + － +q + 记号 设此时两个极板间电势 差为V，则该电容器的电容 定义为

  21. C=Q/V 是一个与仅与导体形状大小和周围电介质有关的量，电容的单位为法拉，符号为 F 1F=1C / 1V 一般来讲，法拉这个单位太大，通常用微法（μF）或皮法（pF）为单位 1F=106μF=1012 pF

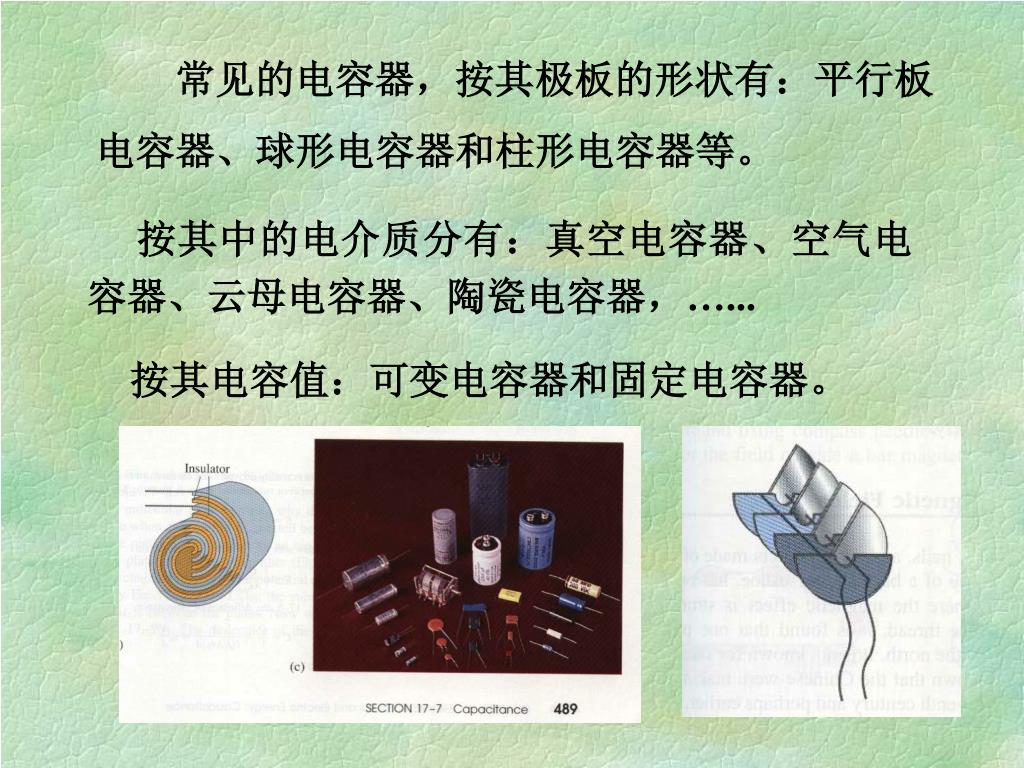

  22. 常见的电容器，按其极板的形状有：平行板电容器、球形电容器和柱形电容器等。 按其中的电介质分有：真空电容器、空气电容器、云母电容器、陶瓷电容器，…... 按其电容值：可变电容器和固定电容器。

  23. 下面将证明：电容器的电容值，仅决定于电容器的性质，即极板的形状、大小、相互距离以及板间所充的电介质，与是否带电等无关。下面将证明：电容器的电容值，仅决定于电容器的性质，即极板的形状、大小、相互距离以及板间所充的电介质，与是否带电等无关。

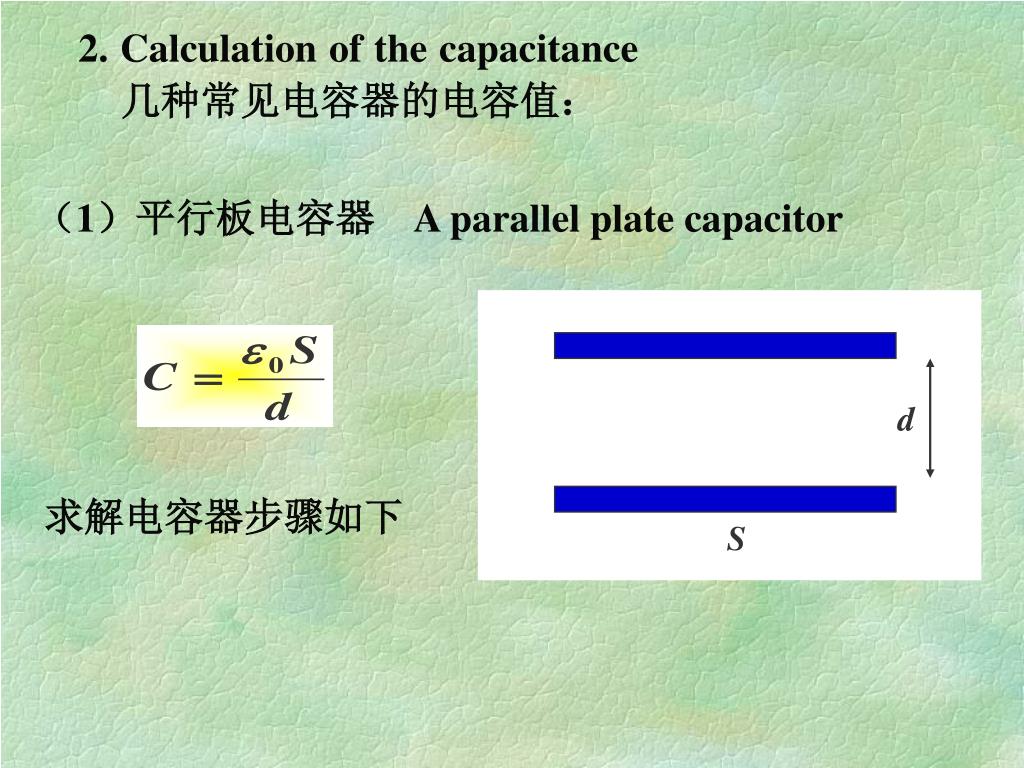

  24. d S 2. Calculation of the capacitance几种常见电容器的电容值： （1）平行板电容器 A parallel plate capacitor 求解电容器步骤如下

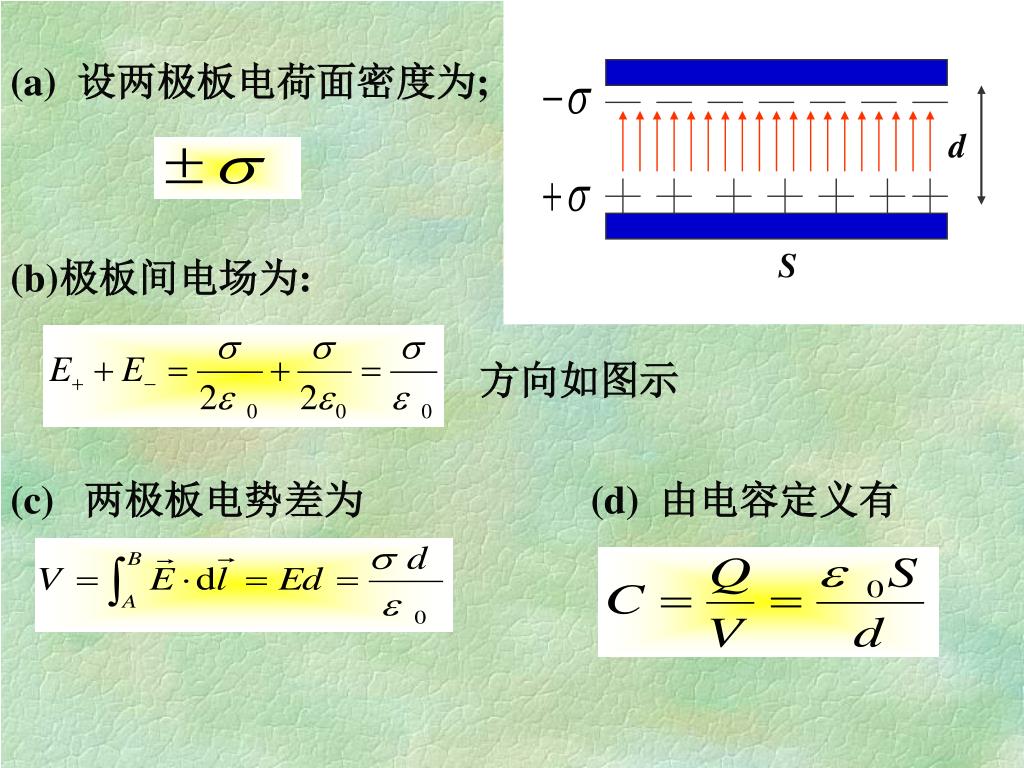

  25. d S (a) 设两极板电荷面密度为; (b)极板间电场为: 方向如图示 (c) 两极板电势差为 (d) 由电容定义有

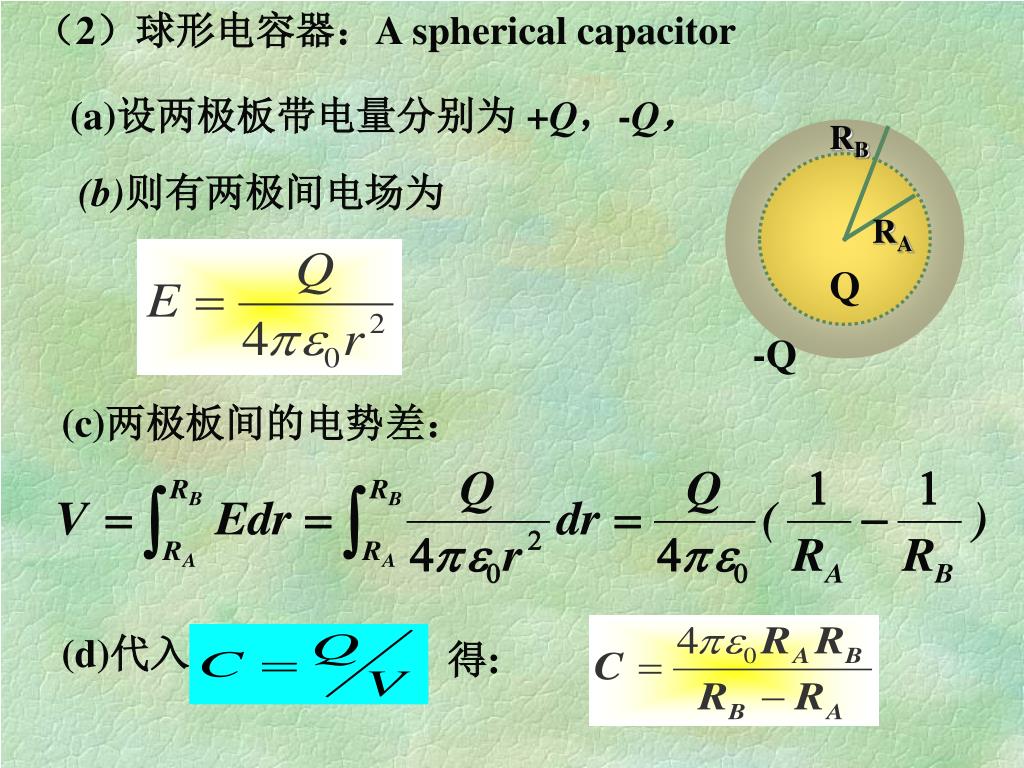

  26. （2）球形电容器：A spherical capacitor RB RA Q -Q (d)代入 得: (a)设两极板带电量分别为 +Q，-Q， (b)则有两极间电场为 (c)两极板间的电势差：

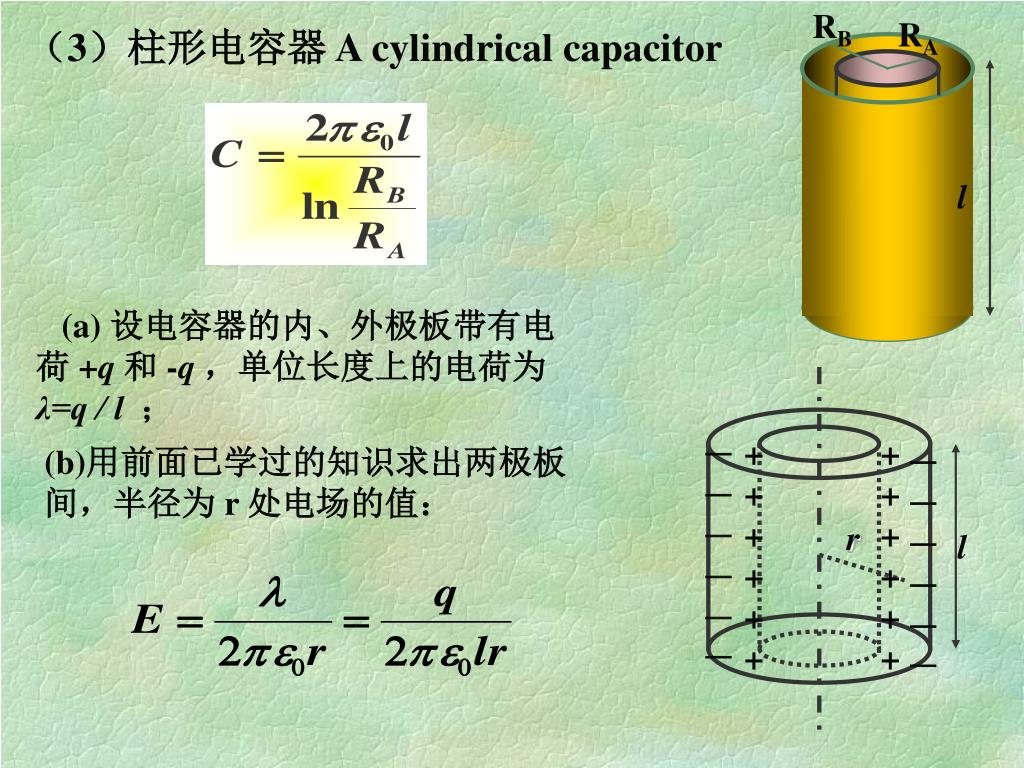

  27. RB RA l －－－－－－ ++++++ ++++++ －－－－－－ r l （3）柱形电容器 A cylindrical capacitor (a) 设电容器的内、外极板带有电荷 +q和 -q，单位长度上的电荷为 λ=q / l ； (b)用前面已学过的知识求出两极板间，半径为 r 处电场的值：

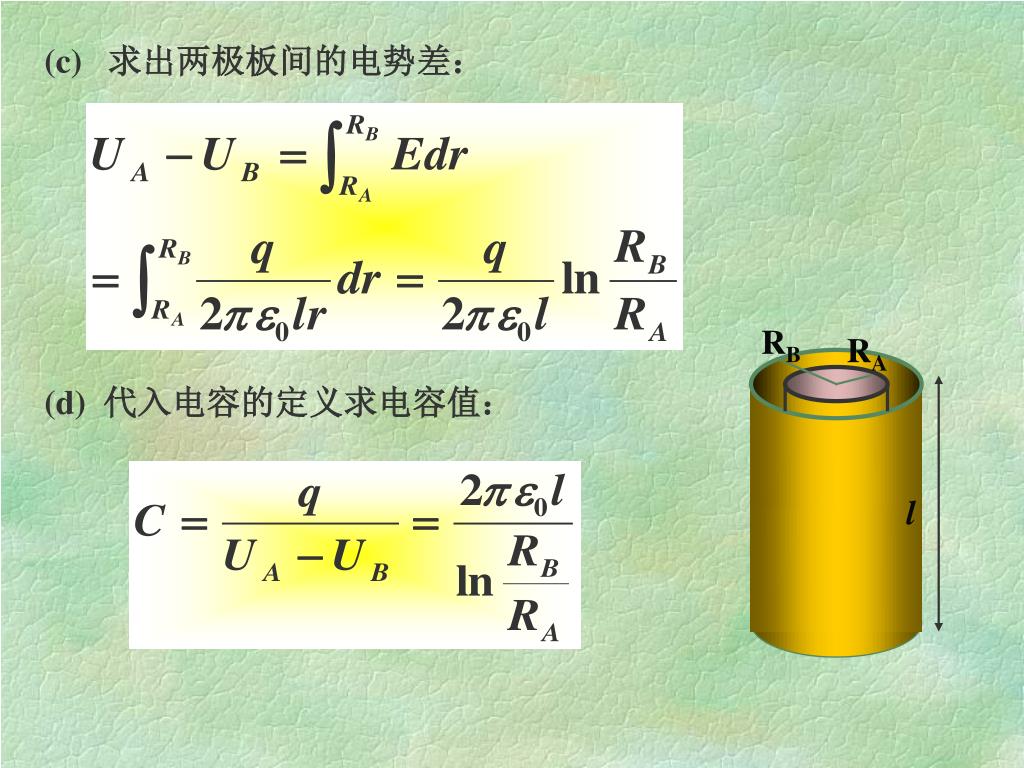

  28. RB RA l (c) 求出两极板间的电势差： (d) 代入电容的定义求电容值：

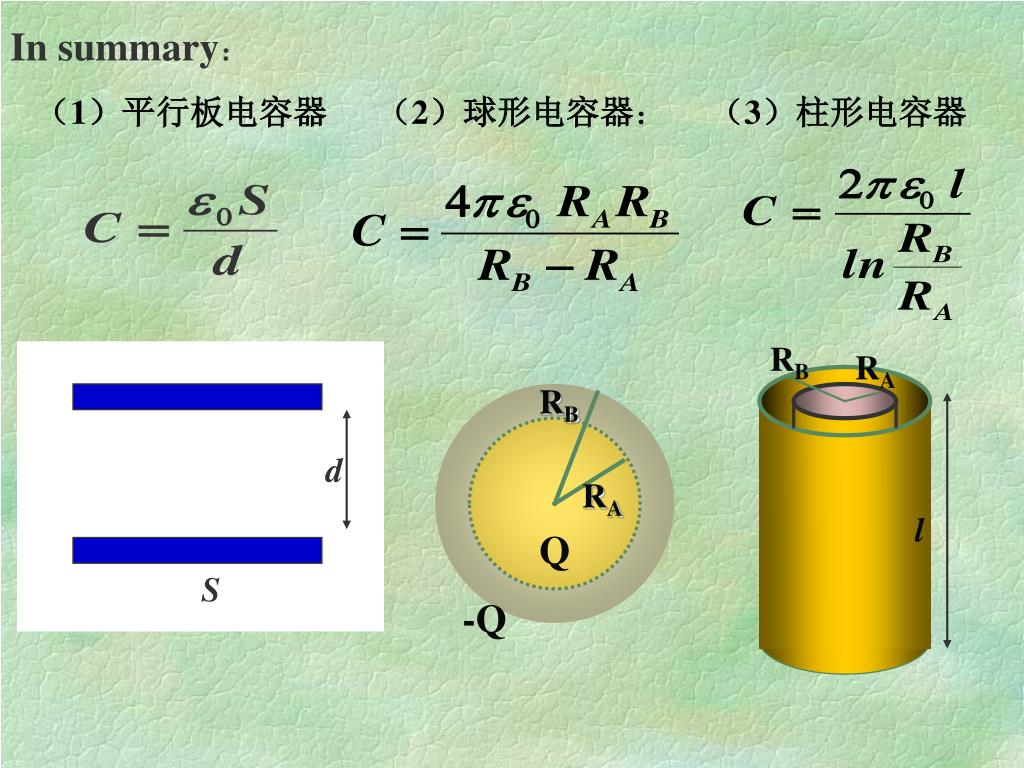

  29. RB RA （1）平行板电容器 （2）球形电容器： （3）柱形电容器 RB l RA Q -Q d S In summary：

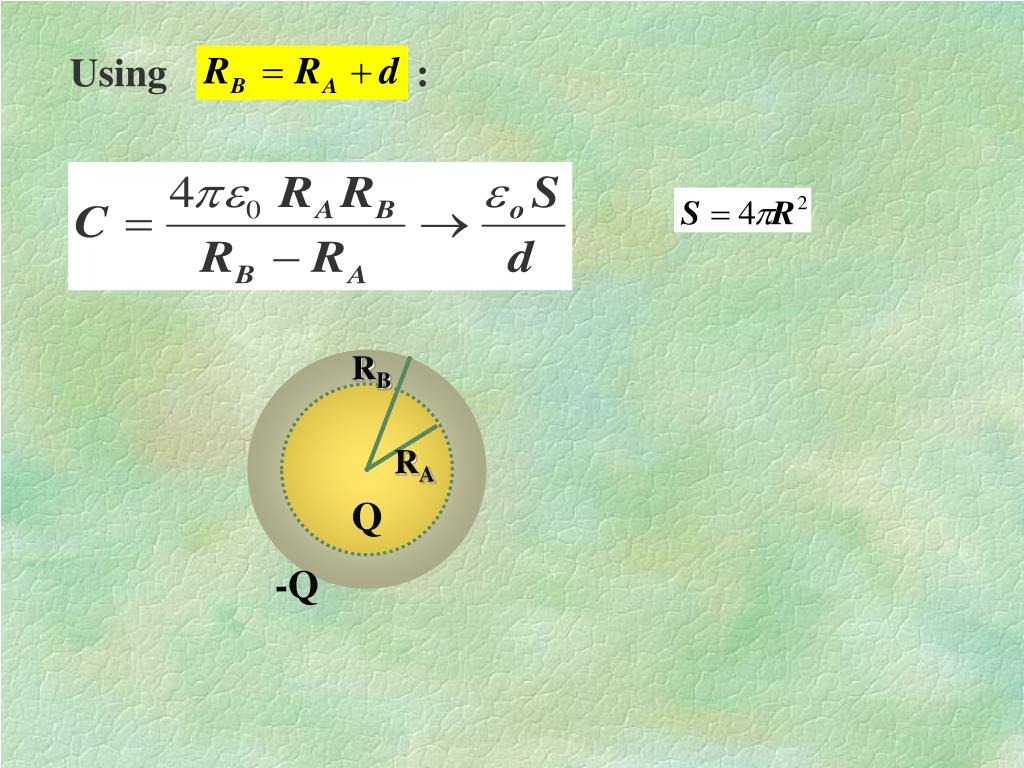

  30. RB RA Q -Q Using :

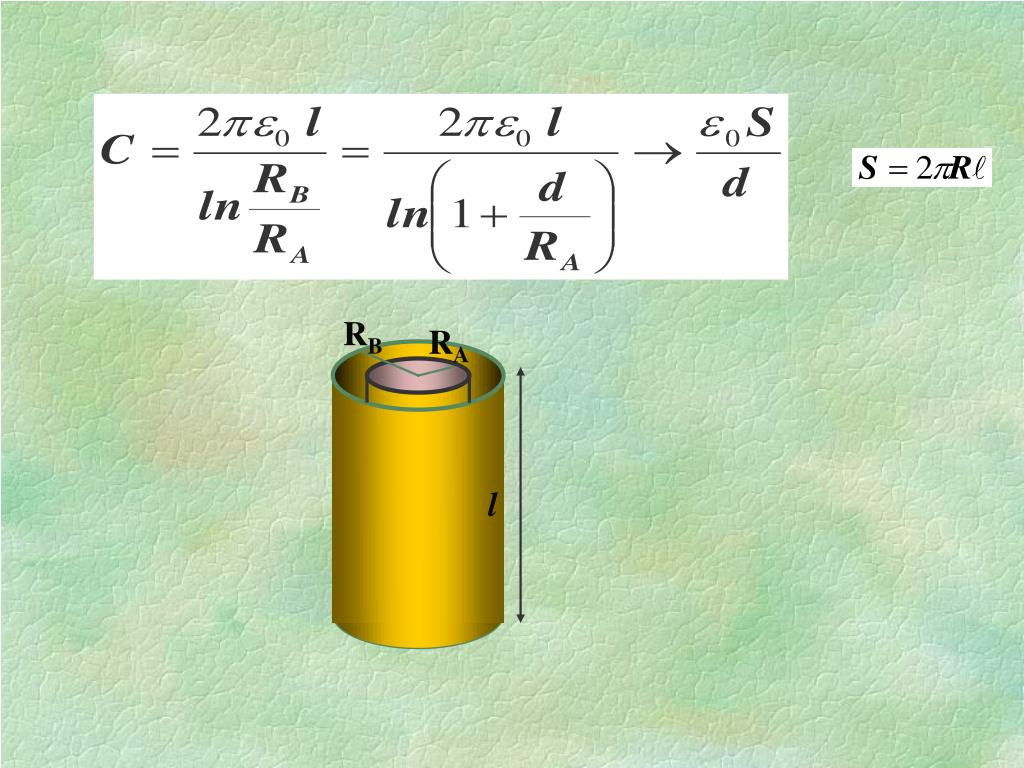

  31. RB RA l

  32. 1). ，即面积越大电容越大； 2). ，即两极板越近电容越大。 为没有电介质时的电容， 为介质的相对芥电常数，下节讲解； Conclusion: 问题：S不能无限增大，d不能无限减小(击穿)，怎么办？ 1) 中间加一层电介质，电容变为： 2).电容的串和并联。

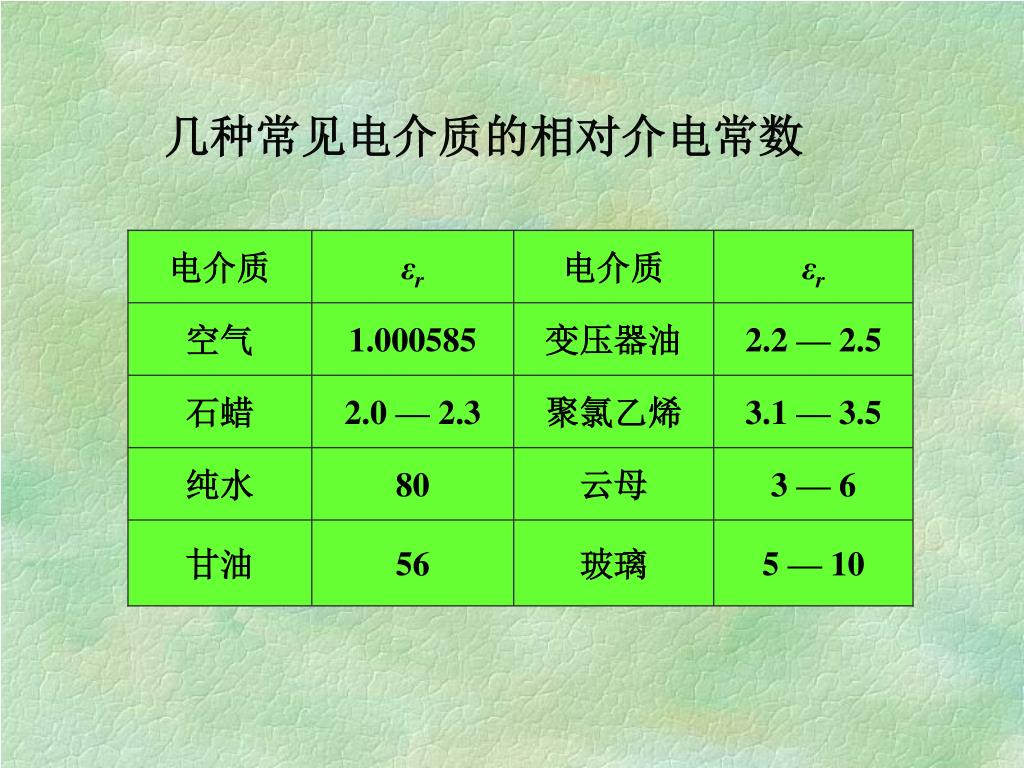

  33. 电介质 εr 电介质 εr 空气 1.000585 变压器油 2.2 — 2.5 石蜡 2.0 — 2.3 聚氯乙烯 3.1 — 3.5 纯水 80 云母 3 — 6 甘油 56 玻璃 5 — 10 几种常见电介质的相对介电常数

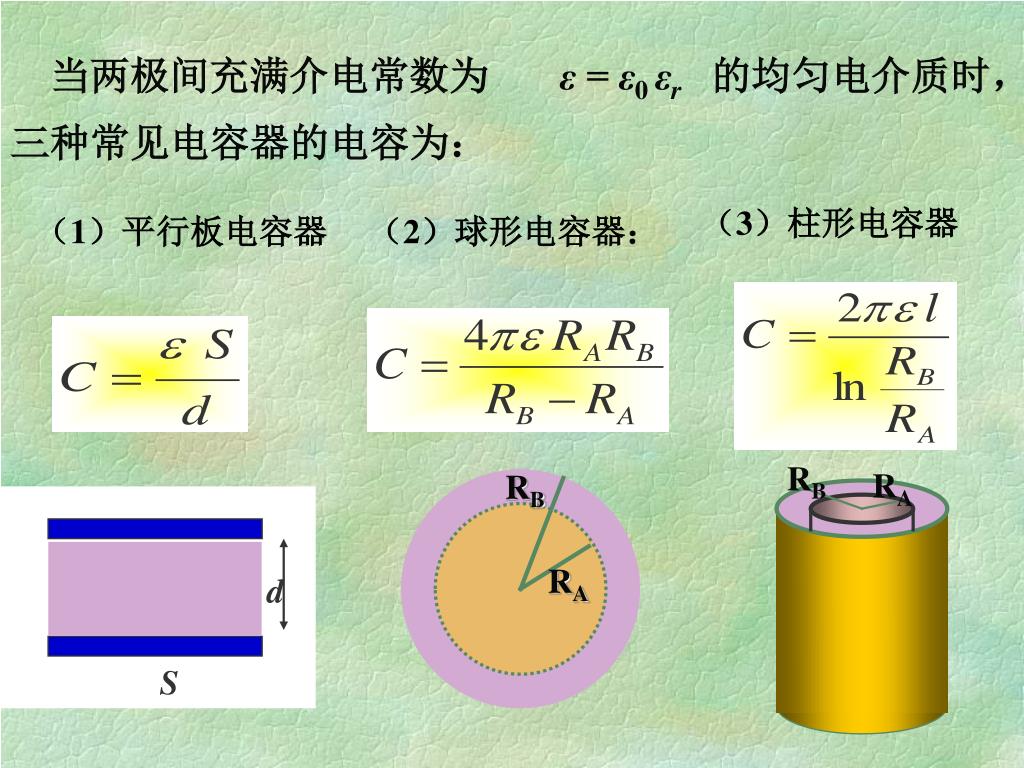

  34. （3）柱形电容器 （1）平行板电容器 （2）球形电容器： d RB RA RB S RA 当两极间充满介电常数为 ε = ε0 εr的均匀电介质时，三种常见电容器的电容为：

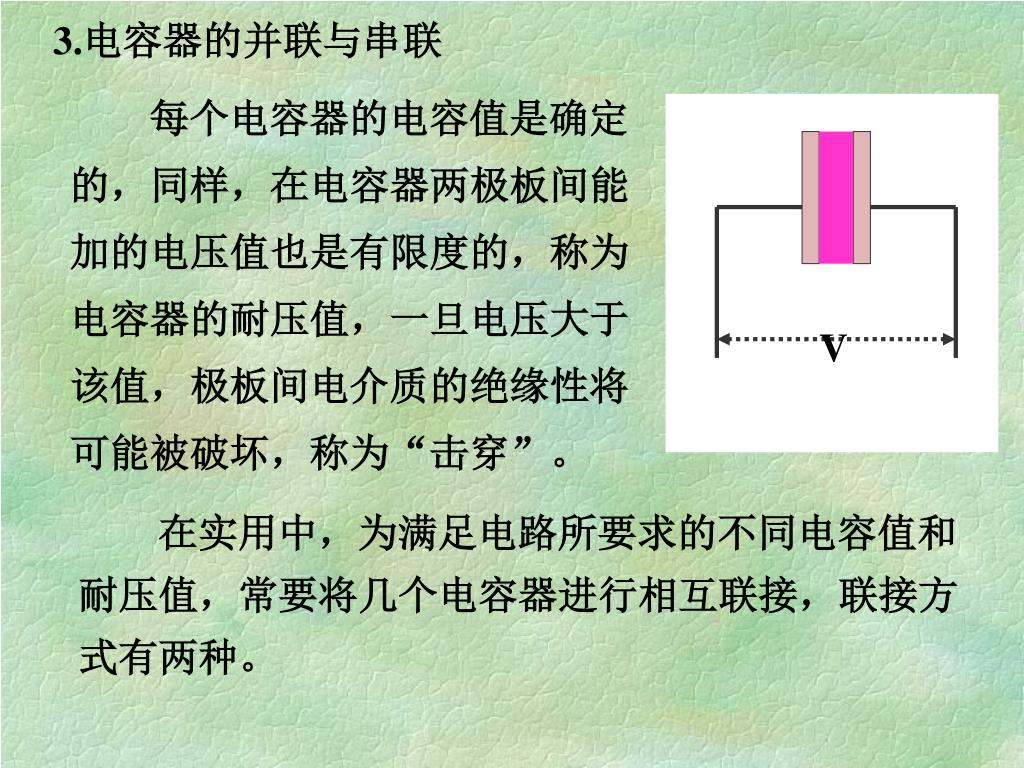

  35. V 3.电容器的并联与串联 每个电容器的电容值是确定的，同样，在电容器两极板间能加的电压值也是有限度的，称为电容器的耐压值，一旦电压大于该值，极板间电介质的绝缘性将可能被破坏，称为“击穿”。 在实用中，为满足电路所要求的不同电容值和耐压值，常要将几个电容器进行相互联接，联接方式有两种。

  36. C1Q1 C2Q2 Cn Qn V V （1） Capacitor in parallel电容器的并联 特点：各电容器上所承受的电压相同（不能改变耐压值）；总电量等于各个电容器中电量之和： Q=Q1+Q2+Q3+…+Qn V=V1=V2=V3=…=Vn 等效电容为：

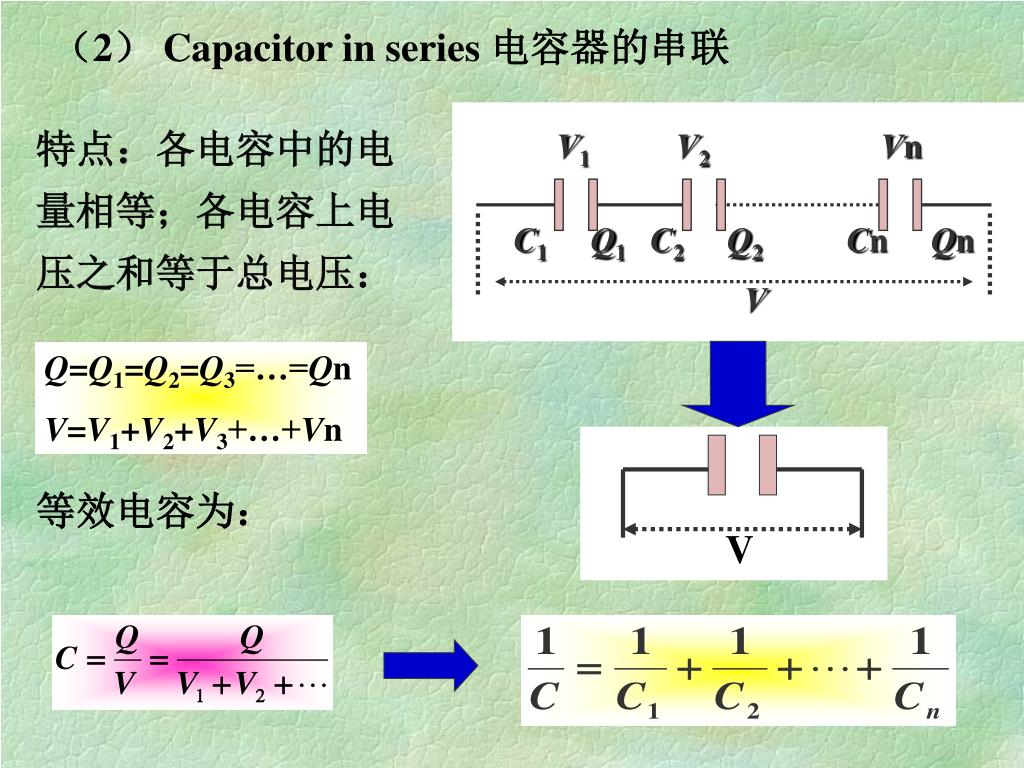

  37. V1 V2 Vn C1Q1 C2Q2 Cn Qn V V （2） Capacitor in series 电容器的串联 特点：各电容中的电量相等；各电容上电压之和等于总电压： Q=Q1=Q2=Q3=…=Qn V=V1+V2+V3+…+Vn 等效电容为：

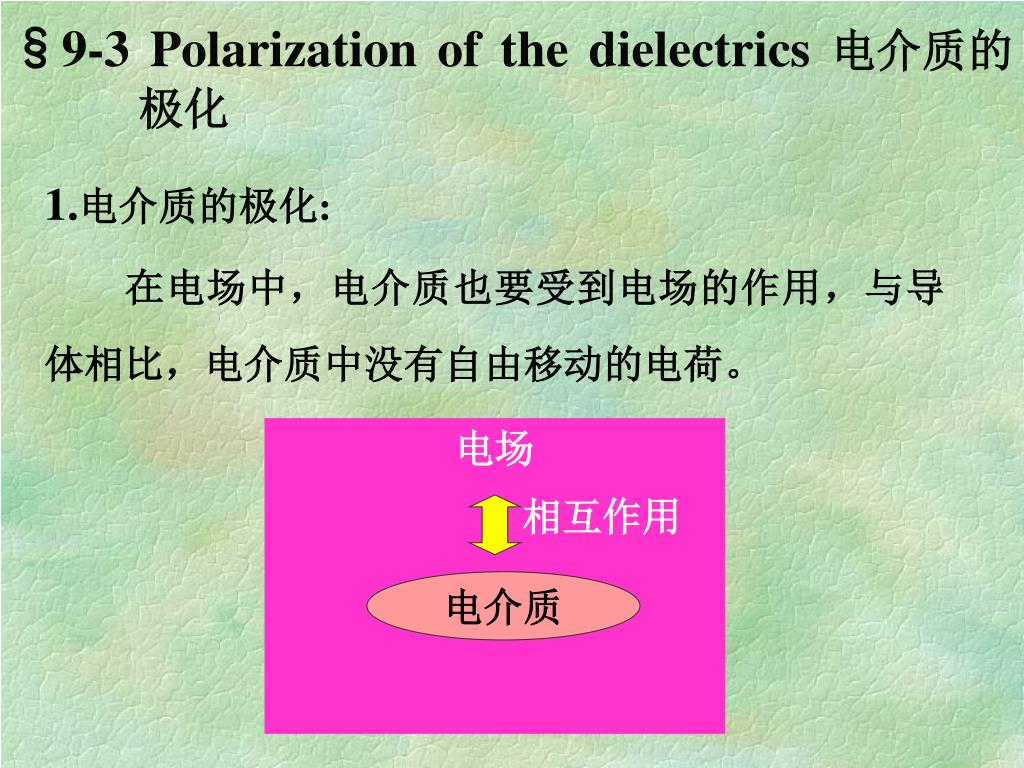

  38. 相互作用 §9-3 Polarization of the dielectrics 电介质的极化 1.电介质的极化: 在电场中，电介质也要受到电场的作用，与导体相比，电介质中没有自由移动的电荷。 电场 电介质

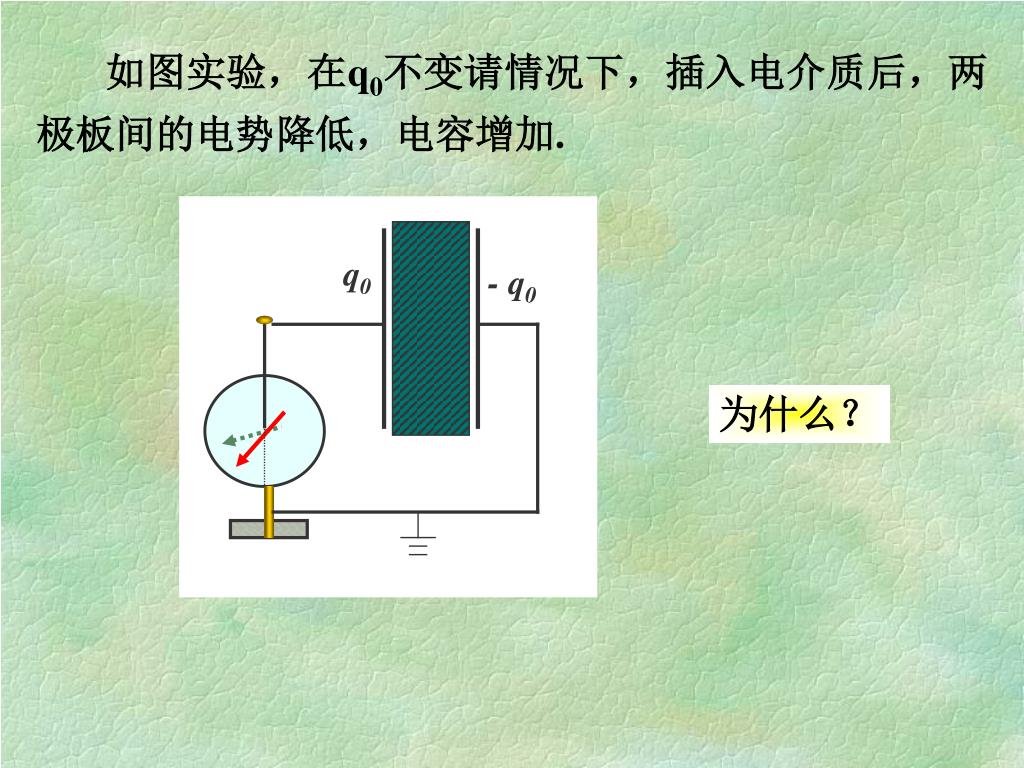

  39. q0 - q0 如图实验，在q0不变请情况下，插入电介质后，两极板间的电势降低，电容增加. 为什么？

  40. ++++++ －－－－－－ － － － + + + 在电场作用下,电介质中出现‘电荷’,使电容中的总场强减少，电势差降低，电容增加； 电介质表面出现的这种电荷只能在分子范围内移动，与电介质是不可分离的，称为极化电荷或束缚电荷。 电介质在外电场作用下，其表面甚至内部出现极化电荷的现象，叫做电介质的极化。

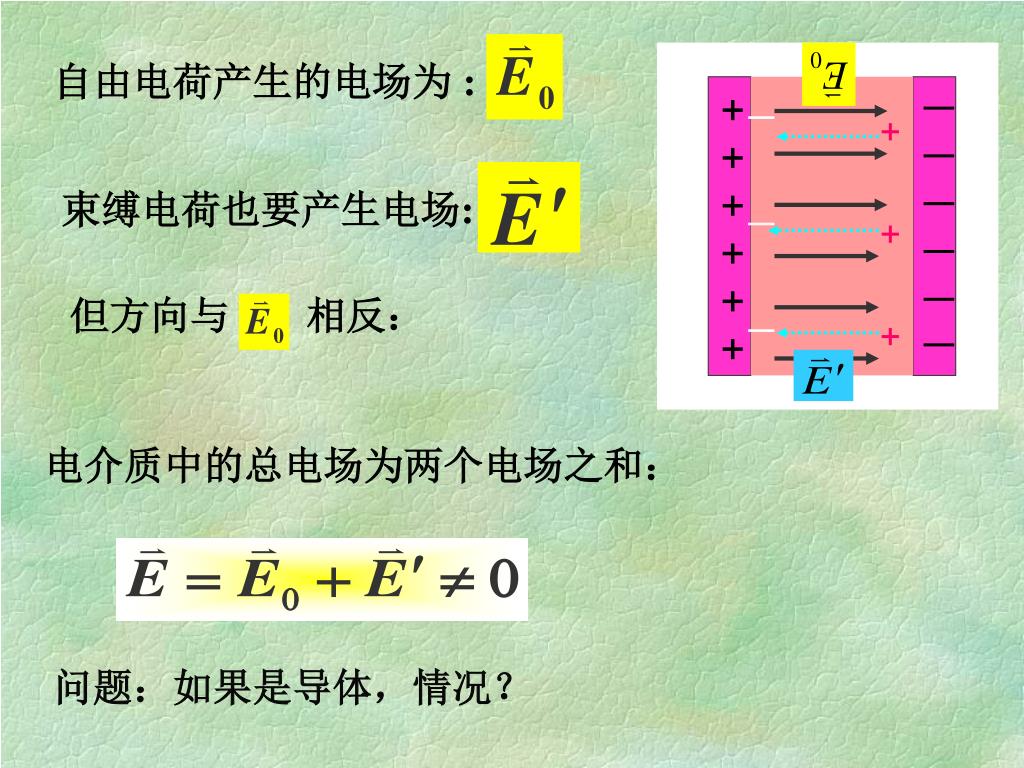

  41. 自由电荷产生的电场为 : 束缚电荷也要产生电场: ++++++ －－－－－－ － － － + + + 但方向与 相反： 电介质中的总电场为两个电场之和： 问题：如果是导体，情况？

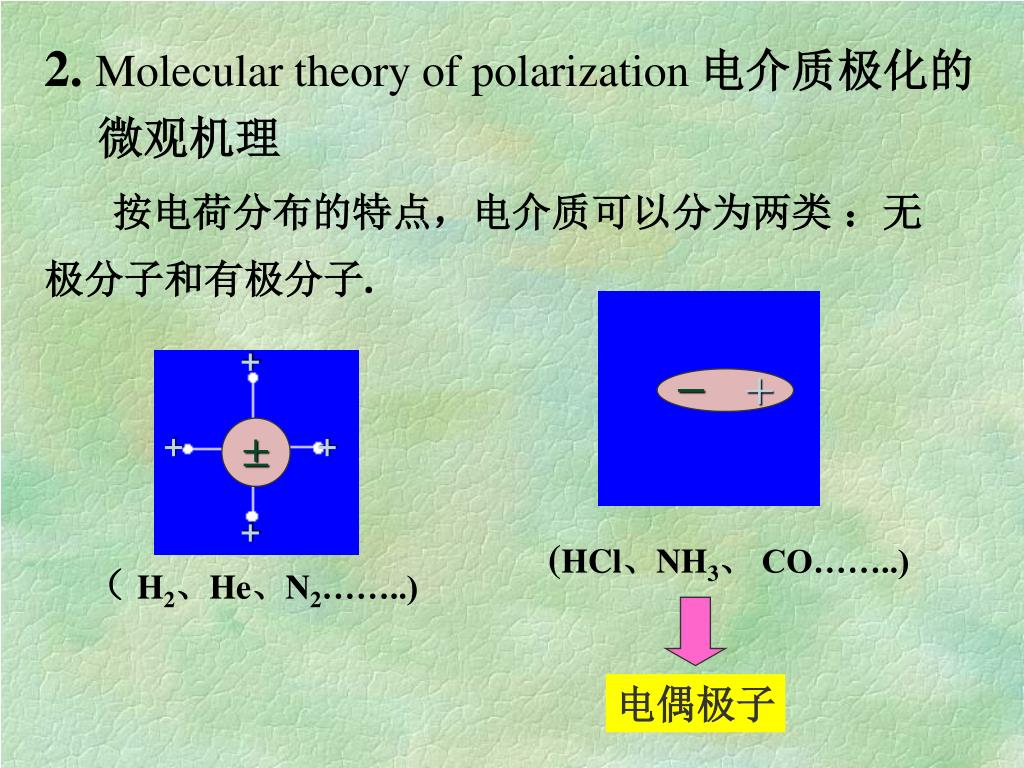

  42. + + － ± + + －＋ 2. Molecular theory of polarization电介质极化的微观机理 按电荷分布的特点，电介质可以分为两类 ：无极分子和有极分子. (HCl、NH3、 CO……..) （ H2、He、N2……..) 电偶极子

  43. (1) polarization of nonpolar molecular无极分子的极化         - + - + - + - + - + - + - + - + 在进入外电场前，无极分子的正、负电荷重心重合，没有电偶极矩。 进入外场后，在电场的作用下，正、负电荷的中心发生位移，不再重合，形成电偶极子，表面出现束缚电荷。 这时极化是电荷中心相对位移的结果，称为位移极化。

  44. (2) polarization of polar molecular 有极分子的极化 - + - + - + - + - + - + - + - + F1 - + - + - + - + － ＋ - + - + - + - + F2 进入外场前有极分子就相当一个电偶极子，只是由于热运动而排列无序。 进入外场后，分子受到力矩的作用而发生偏转，电偶极矩转向外场方向。所以，这种极化称为转向极化。

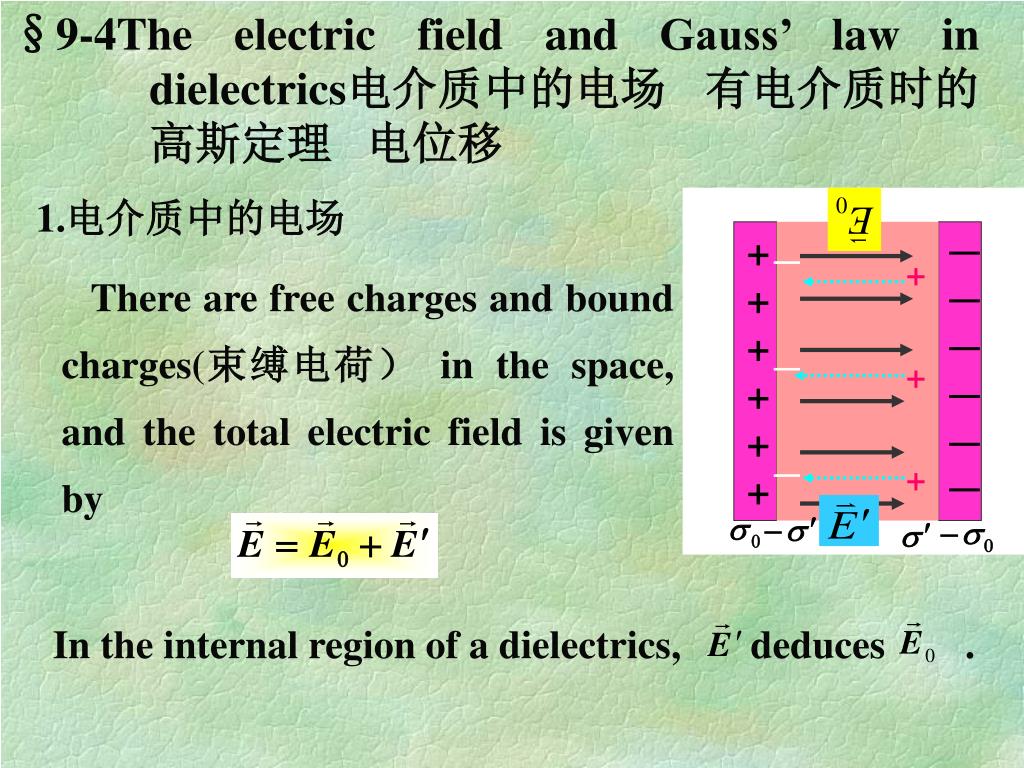

  45. §9-4The electric field and Gauss’ law in dielectrics电介质中的电场 有电介质时的高斯定理 电位移 ++++++ －－－－－－ － － － + + + In the internal region of a dielectrics, deduces . 1.电介质中的电场 There are free charges and bound charges(束缚电荷）in the space, and the total electric field is given by

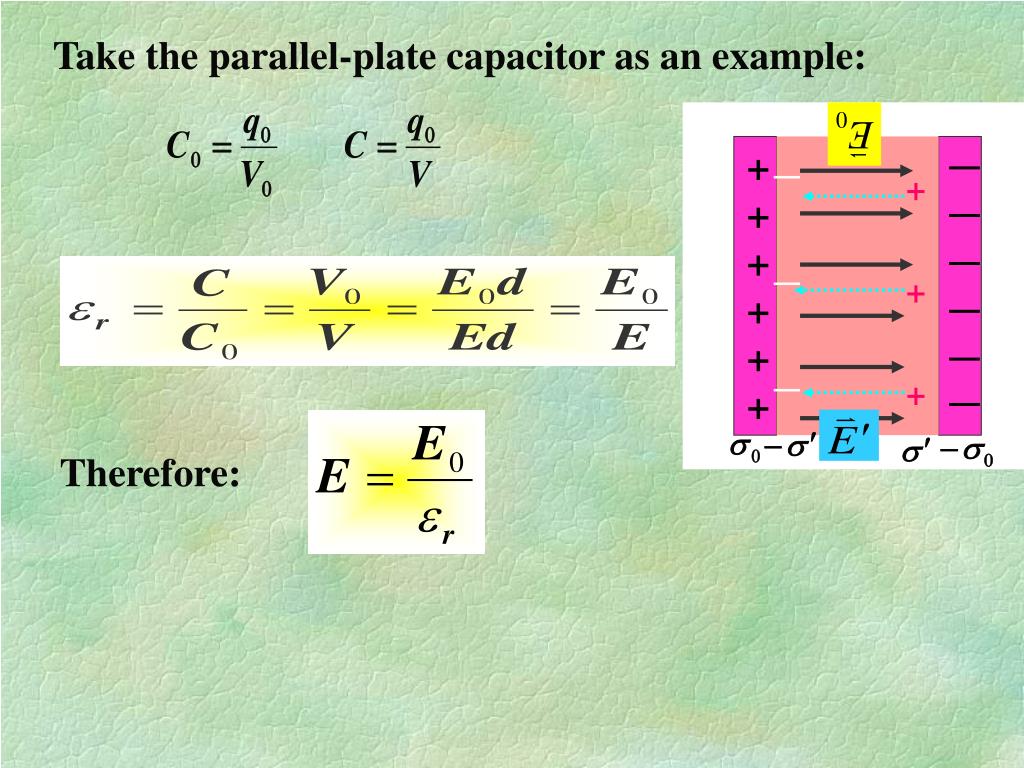

  46. ++++++ －－－－－－ － － － + + + Take the parallel-plate capacitor as an example: Therefore:

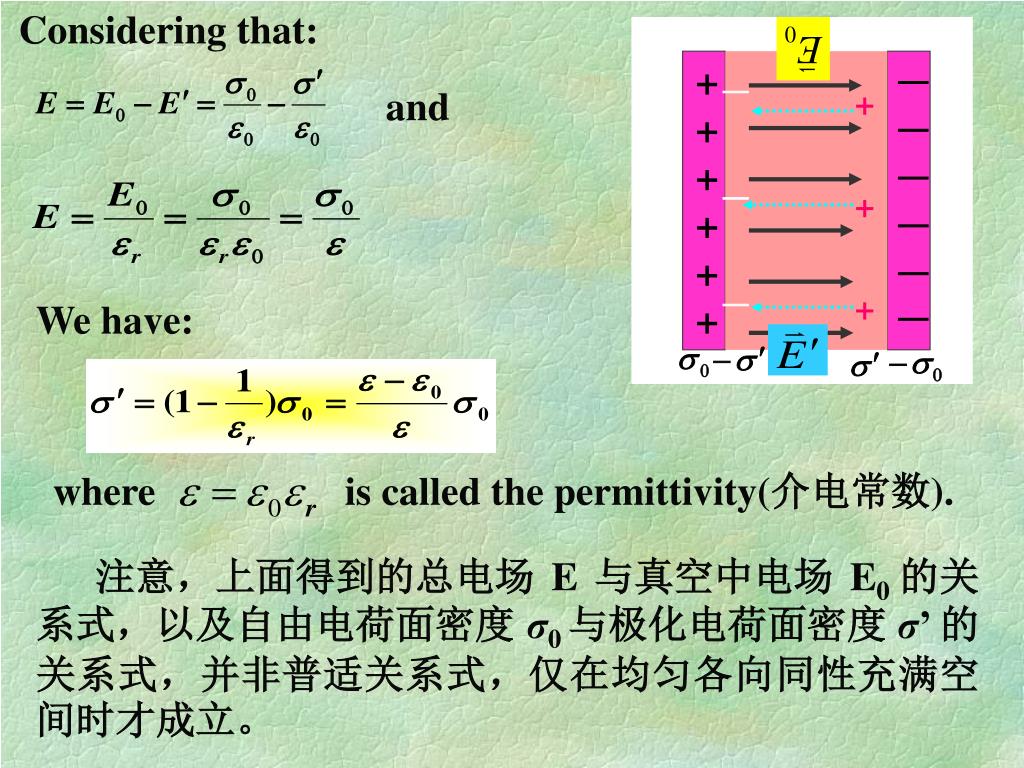

  47. Considering that: ++++++ －－－－－－ － － － + + + where is called the permittivity(介电常数). and We have: 注意，上面得到的总电场 E 与真空中电场 E0 的关系式，以及自由电荷面密度 σ0 与极化电荷面密度 σ’ 的关系式，并非普适关系式，仅在均匀各向同性充满空间时才成立。

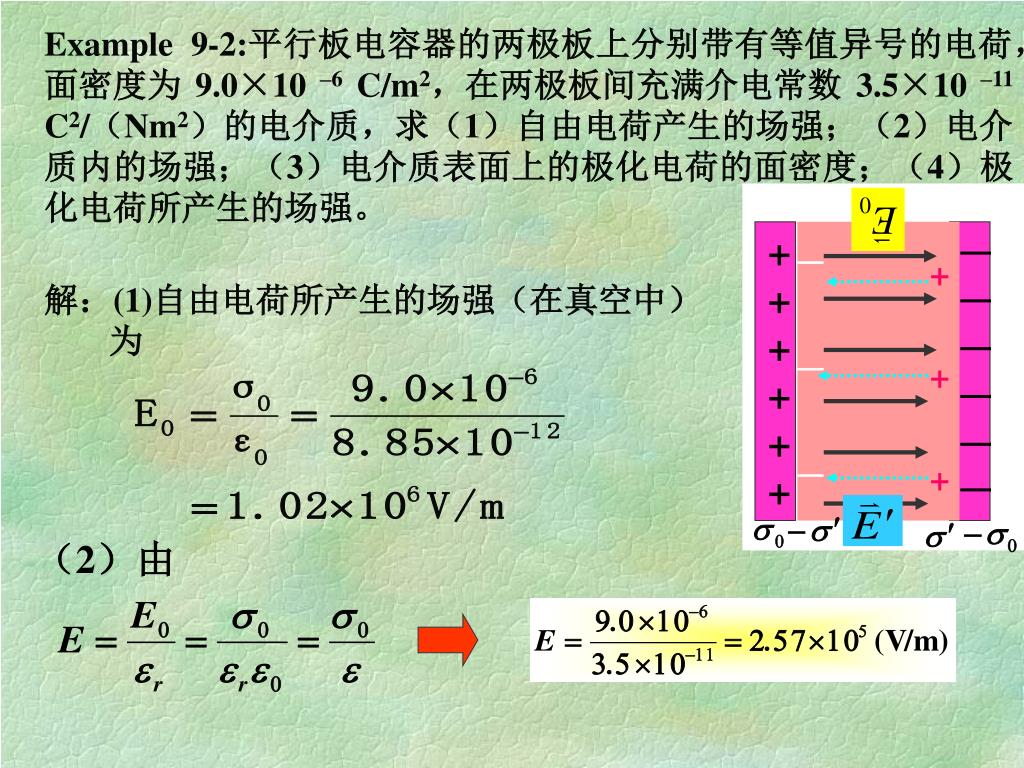

  48. ++++++ －－－－－－ － － － + + + （2）由 Example 9-2:平行板电容器的两极板上分别带有等值异号的电荷，面密度为 9.0×10 –6 C/m2，在两极板间充满介电常数 3.5×10 –11 C2/（Nm2）的电介质，求（1）自由电荷产生的场强；（2）电介质内的场强；（3）电介质表面上的极化电荷的面密度；（4）极化电荷所产生的场强。 解：(1)自由电荷所产生的场强（在真空中）为

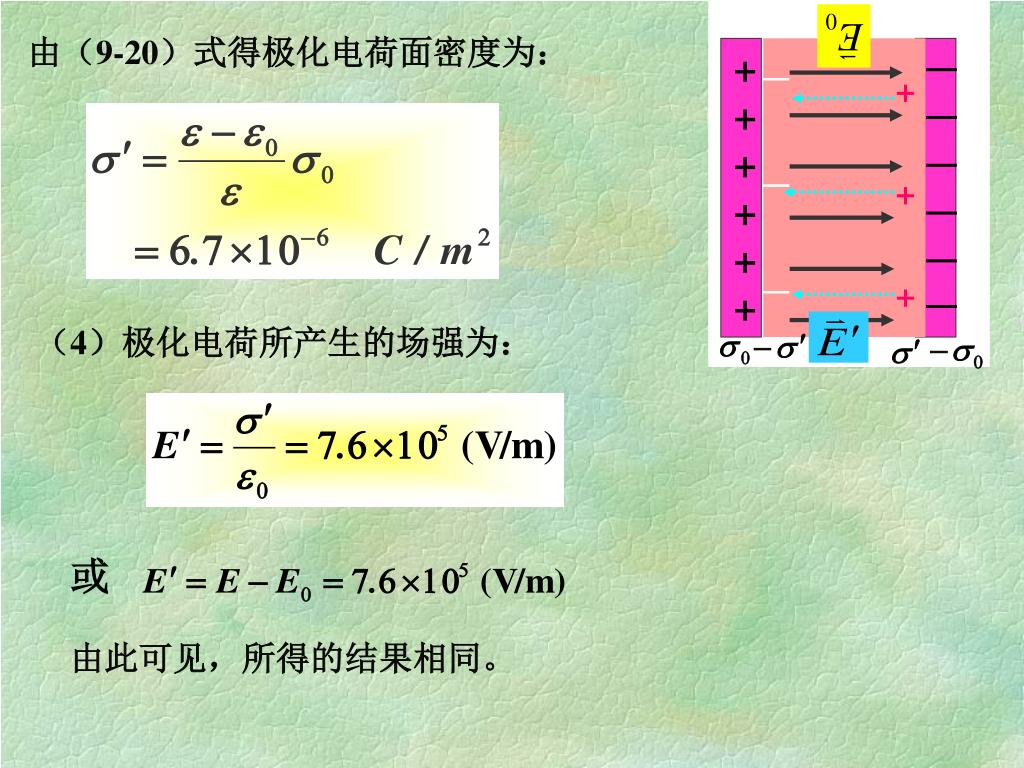

  49. ++++++ －－－－－－ － － － + + + 或 由（9-20）式得极化电荷面密度为： （4）极化电荷所产生的场强为： 由此可见，所得的结果相同。

  50. 2.Gauss’ law in dielectrics 有介质时的高斯定理 The electric field produced by the bound charges in a dielectric does, of course, obey(满足) Gauss’s law. Hence the total electric field will obey Gauss’s law: Unfortunately(不幸地), the bound charges are usually not known beforehand(预先地) . What can we do?
