  1. ZKOUŠKY BRZDY

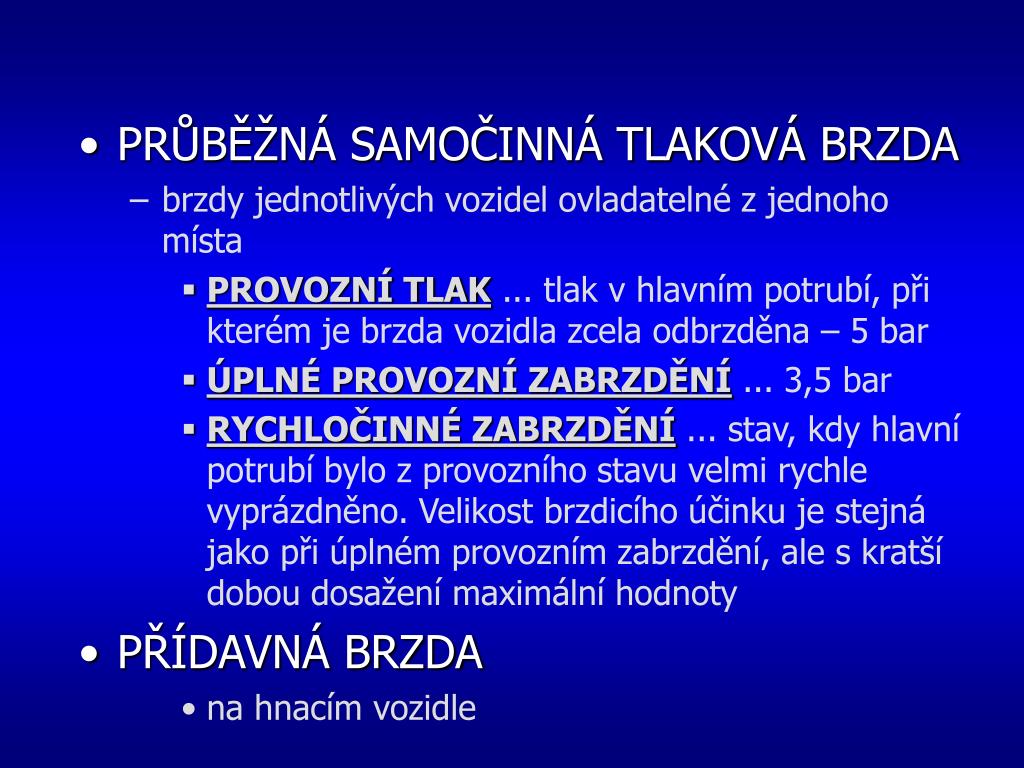

  2. PRŮBĚŽNÁ SAMOČINNÁ TLAKOVÁ BRZDA • brzdy jednotlivých vozidel ovladatelné z jednoho místa • PROVOZNÍ TLAK ... tlak v hlavním potrubí, při kterém je brzda vozidla zcela odbrzděna – 5 bar • ÚPLNÉ PROVOZNÍ ZABRZDĚNÍ ... 3,5 bar • RYCHLOČINNÉ ZABRZDĚNÍ ... stav, kdy hlavní potrubí bylo z provozního stavu velmi rychle vyprázdněno. Velikost brzdicího účinku je stejná jako při úplném provozním zabrzdění, ale s kratší dobou dosažení maximální hodnoty • PŘÍDAVNÁ BRZDA • na hnacím vozidle

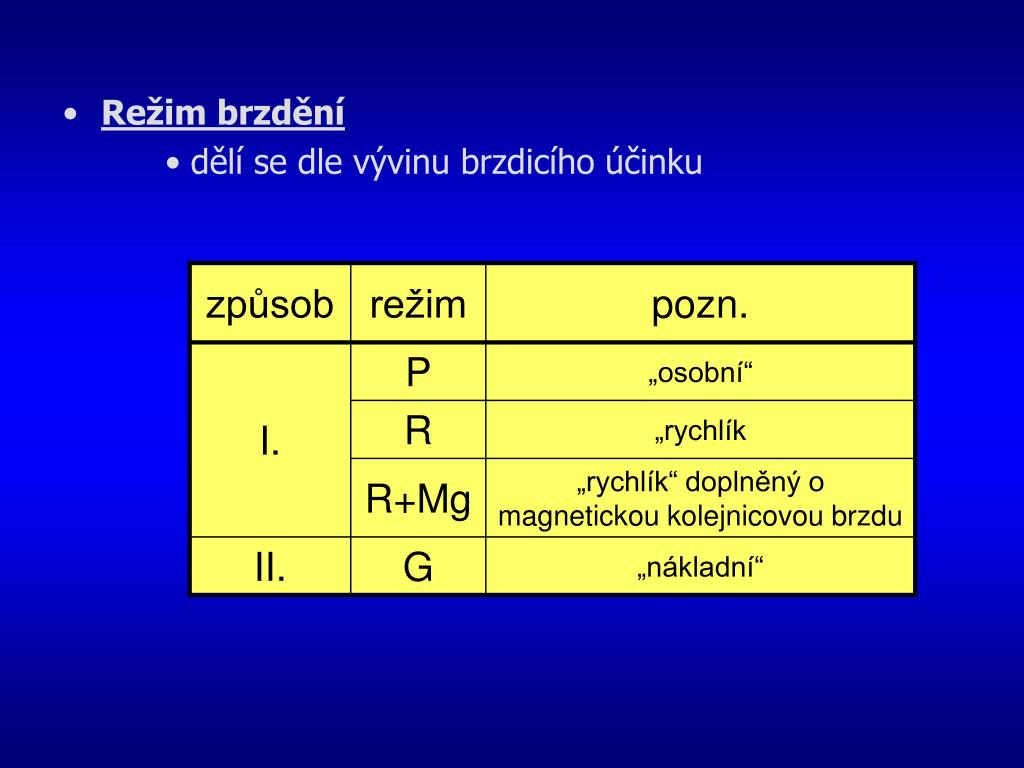

  3. Režim brzdění • dělí se dle vývinu brzdicího účinku

  4. ZPŮSOBY BRZDĚNÍ • I. způsob brzdění • Rychlý vývin brzdicího účinku na obvodu kol • Režimy R+Mg, R (rychlík) nebo P (osobní) • II. Způsob brzdění • Pomalý vývin brzdicího účinku na obvodu kol • Režim G (nákladní)

  5. REŽIMY BRZDĚNÍ • Režim P (osobní), (doba náběhu 6-10 s, odbrzdění 15 – 20 s) • většina osobních vlaků a rychlé nákladní vlaky • Režim R (rychlík), (doba náběhu 3-5 s, odbrzdění 15 – 20 s) • hlavní rozdíl oproti režimu P spočívá v zavedení vyššího přítlaku v rychlosti více jak 70 km/h z důvodu kompenzace klesajícího součinitele tření špalík/kolo s rostoucí rychlostí

  6. REŽIMY BRZDĚNÍ • režim G (nákladní) (doba náběhu 18 – 30 s, odbrzdění 45 – 60 s) • Nutné u některých nákladních vlaků, volné svěšení vyžaduje pomalé změny sil ve vlaku – jinak by došlo k silovým rázům vedoucím k přetržení vlaku

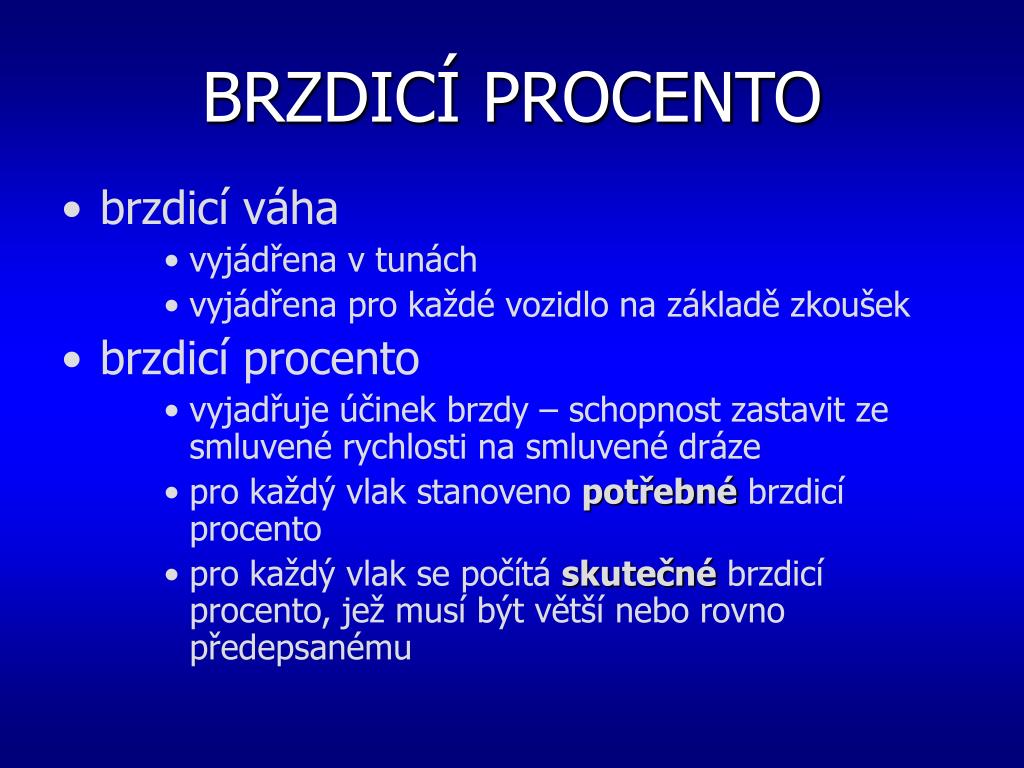

  7. BRZDICÍ PROCENTO • brzdicí váha • vyjádřena v tunách • vyjádřena pro každé vozidlo na základě zkoušek • brzdicí procento • vyjadřuje účinek brzdy – schopnost zastavit ze smluvené rychlosti na smluvené dráze • pro každý vlak stanoveno potřebné brzdicí procento • pro každý vlak se počítá skutečné brzdicí procento, jež musí být většínebo rovno předepsanému

  8. Úplná zkouška brzdy • provádí se na všech vozech • vždy ve stanici sestavení vlaku • za sestavení se nepovažuje výměna hnacího vozidla, změna směru jízdy, ... • platnost úplné zkoušky ... 24 hod • dokladem o jejím provedení je podepsaná Zpráva o brzdění

  9. Jednoduchá zkouška brzdy • provádí se pouze na některých vozidlech v závislosti na situaci, která ji vyvolala • ZJEDNODUŠENÁ ZKOUŠKA • na přidaných vozech v rozsahu ÚZB • ZKOUŠKA BRZDOVÉHO SPOJENÍ • za místem přechodného rozpojení • ZKOUŠKA PRŮCHODNOSTI • na posledním vozidle soupravy

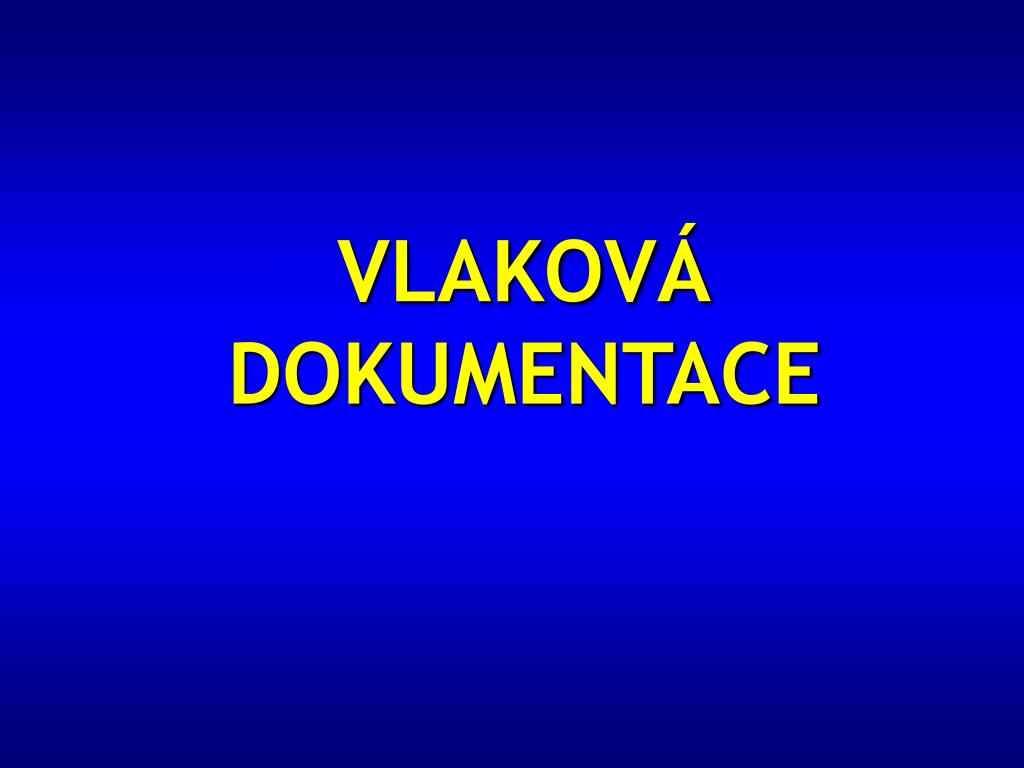

  10. VLAKOVÁ DOKUMENTACE

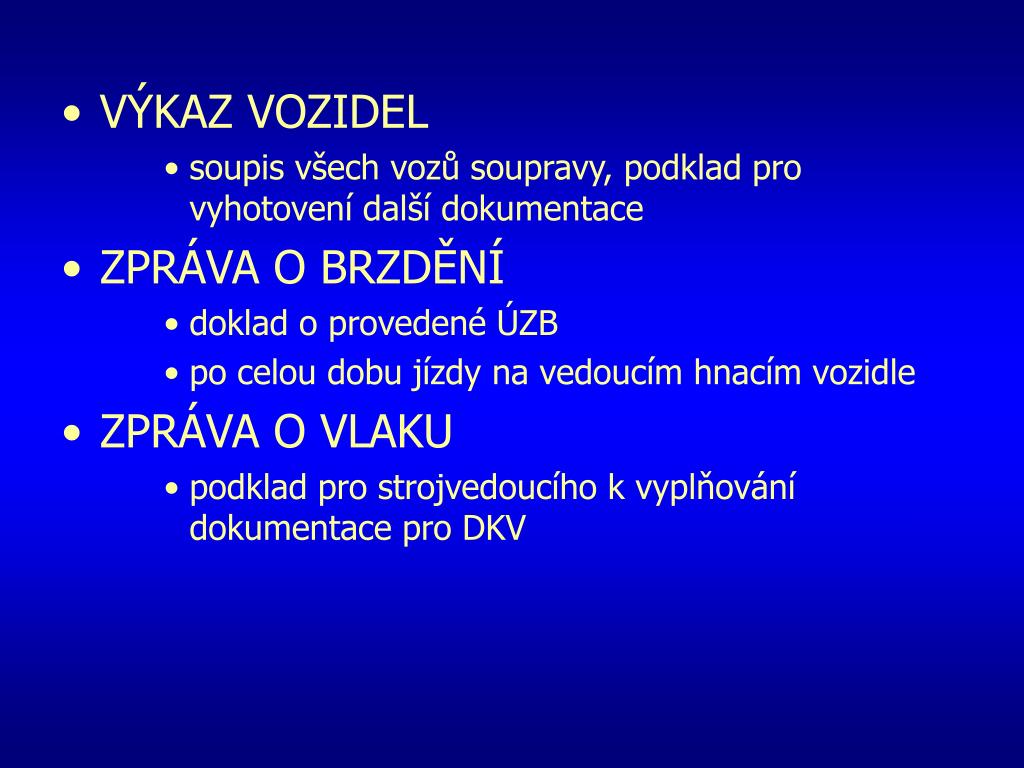

  11. VÝKAZ VOZIDEL • soupis všech vozů soupravy, podklad pro vyhotovení další dokumentace • ZPRÁVA O BRZDĚNÍ • doklad o provedené ÚZB • po celou dobu jízdy na vedoucím hnacím vozidle • ZPRÁVA O VLAKU • podklad pro strojvedoucího k vyplňování dokumentace pro DKV
