9. Quaûn lyù boä nhôù

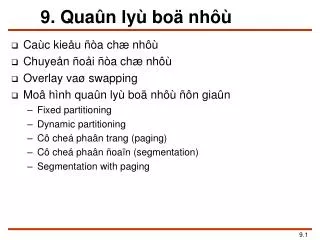

1. 9. Quaûn lyù boä nhôù • Caùc kieåu ñòa chæ nhôù • Chuyeån ñoåi ñòa chæ nhôù • Overlay vaø swapping • Moâ hình quaûn lyù boä nhôù ñôn giaûn • Fixed partitioning • Dynamic partitioning • Cô cheá phaân trang (paging) • Cô cheá phaân ñoaïn (segmentation) • Segmentation with paging

2. Khaùi nieäm cô sôû • Quaûn lyù boä nhôù laø coâng vieäc cuûa heä ñieàu haønh vôùi söï hoã trôï cuûa phaàn cöùng nhaèm phaân phoái, saép xeáp caùc process trong boä nhôù sao cho hieäu quaû. • Muïc tieâu caàn ñaït ñöôïc laø naïp caøng nhieàu process vaøo boä nhôù caøng toát (gia taêng möùc ñoä ña chöông) • Trong haàu heát caùc heä thoáng, kernel seõ chieám moät phaàn coá ñònh cuûa boä nhôù; phaàn coøn laïi phaân phoái cho caùc process. • Caùc yeâu caàu ñoái vôùi vieäc quaûn lyù boä nhôù • Caáp phaùt boä nhôù cho caùc process • Taùi ñònh vò (relocation): khi swapping,… • Baûo veä: phaûi kieåm tra truy xuaát boä nhôù coù hôïp leä khoâng • Chia seû: cho pheùp caùc process chia seû vuøng nhôù chung • Keát gaùn ñòa chæ nhôù luaän lyù cuûa user vaøo ñòa chæ thöïc

3. Caùc kieåu ñòa chæ nhôù • Ñòa chæ vaät lyù (physical address) (ñòa chæ thöïc) laø moät vò trí thöïc trong boä nhôù chính. • Ñòa chæ luaän lyù (logical address) laø moät vò trí nhôù ñöôïc dieãn taû trong moät chöông trình • Caùc trình bieân dòch (compiler) taïo ra maõ leänh chöông trình maø trong ñoù moïi tham chieáu boä nhôù ñeàu laø ñòa chæ luaän lyù • Ñòa chæ töông ñoái (relative address) (ñòa chæ khaû taùi ñònh vò, relocatable address) laø moät kieåu ñòa chæ luaän lyù trong ñoù caùc ñòa chæ ñöôïc bieåu dieãn töông ñoái so vôùi moät vò trí xaùc ñònh naøo ñoù trong chöông trình. • Ví duï: 12 byte so vôùi vò trí baét ñaàu chöông trình,… • Ñòa chæ tuyeät ñoái (absolute address): ñòa chæ töông ñöông vôùi ñòa chæ thöïc.

4. Caùc kieåu ñòa chæ nhôù (tt) • Khi moät leänh ñöôïc thöïc thi, caùc tham chieáu ñeán ñòa chæ luaän lyù phaûi ñöôïc chuyeån ñoåi thaønh ñòa chæ thöïc. Thao taùc chuyeån ñoåi naøy thöôøng coù söï hoã trôï cuûa phaàn cöùng ñeå ñaït hieäu suaát cao.

5. Naïp chöông trình vaøo boä nhôù • Boä linker: keát hôïp caùc object module thaønh moät file nhò phaân khaû thöïc thi goïi laø load module. • Boä loader: naïp load module vaøo boä nhôù chính Systemlibrary static linking dynamic linking System library

6. 0 0 0 0 N  1 M  1 L  1 L  1 Cô cheá thöïc hieän linking Module A Module A relocatable object modules CALL B JMP “L” length L Return Return L Module B Module B JMP “L+M” load module CALL C length M L  M  1 Return Return L  M Module C Module C length N L  M  N  1 Return Return

7. Chuyeån ñoåi ñòa chæ • Chuyeån ñoåi ñòa chæ: quaù trình aùnh xaï moät ñòa chæ töø khoâng gian ñòa chæ naøy sang khoâng gian ñòa chæ khaùc. • Bieåu dieãn ñòa chæ nhôù • Trong source code: symbolic (caùc bieán, haèng, pointer,…) • Thôøi ñieåm bieân dòch: thöôøng laø ñòa chæ khaû taùi ñònh vò • Ví duï: a ôû vò trí 14 bytes so vôùi vò trí baét ñaàu cuûa module. • Thôøi ñieåm linking/loading: coù theå laø ñòa chæ thöïc. Ví duï: döõ lieäu naèm taïi ñòa chæ boä nhôù thöïc 2030 2000 0 int i;goto p1; p1 2250 250 symbolic address relocatable address physical memory

8. Chuyeån ñoåi ñòa chæ (tt) • Ñòa chæ leänh (instruction) vaø döõ lieäu (data) ñöôïc chuyeån ñoåi thaønh ñòa chæ thöïc coù theå xaûy ra taïi ba thôøi ñieåm khaùc nhau • Compile time: neáu bieát tröôùc ñòa chæ boä nhôù cuûa chöông trình thì coù theå keát gaùn ñòa chæ tuyeät ñoái luùc bieân dòch. • Ví duï: chöông trình .COM cuûa MS-DOS, phaùt bieåu assembly org xxx • Khuyeát ñieåm: phaûi bieân dòch laïi neáu thay ñoåi ñòa chæ naïp chöông trình • Load time: taïi thôøi ñieåm bieân dòch, neáu chöa bieát quaù trình seõ naèm ôû ñaâu trong boä nhôù thì compiler phaûi sinh maõ khaû taùi ñònh vò. Vaøo thôøi ñieåm loading, loader phaûi chuyeån ñoåi ñòa chæ khaû taùi ñònh vò thaønh ñòa chæ thöïc döïa treân moät ñòa chæ neàn (base address). • Ñòa chæ thöïc ñöôïc tính toaùn vaøo thôøi ñieåm naïp chöông trình  phaûi tieán haønh reload neáu ñòa chæ neàn thay ñoåi.

9. Sinh ñòa chæ tuyeät ñoái vaøo thôøi ñieåm dòch Symbolicaddresses Absolute addresses Physical memory addresses 1024 1024 PROGRAM JUMP i JUMP 1424 JUMP 1424 i 1424 1424 LOAD j LOAD 2224 LOAD 2224 Link/Load Compile DATA j 2224 2224 Source code Absolute load module Process image

10. Sinh ñòa chæ thöïc vaøo thôøi ñieåm naïp Relative (relocatable) addresses Symbolicaddresses Physical memory addresses PROGRAM 0 1024 JUMP i JUMP 400 JUMP 1424 i 400 1424 LOAD j LOAD 1200 LOAD 2224 Compile Link/Load DATA 1200 2224 j Relative load module Source code Process image

11. Chuyeån ñoåi ñòa chæ (tt) • Execution time: khi trong quaù trình thöïc thi, process coù theå ñöôïc di chuyeån töø segment naøy sang segment khaùc trong boä nhôù thì quaù trình chuyeån ñoåi ñòa chæ ñöôïc trì hoaõn ñeán thôøi ñieåm thöïc thi • CPU taïo ra ñòa chæ luaän lyù cho process • Caàn söï hoã trôï cuûa phaàn cöùng cho vieäc aùnh xaï ñòa chæ. • Ví duï: tröôøng hôïp ñòa chæ luaän lyù laø relocatable thì coù theå duøng thanh ghi base vaø limit,… • Söû duïng trong ña soá caùc OS ña duïng (general-purpose) trong ñoù coù caùc cô cheá swapping, paging, segmentation Relative (relocatable) addresses 0 JUMP 400 400 LOAD 1200 1200 = 2000 MAX

12. Dynamic linking • Quaù trình link ñeán moät module ngoaøi (external module)ñöôïc thöïc hieän sau khi ñaõ taïo xong load module (i.e. file coù theå thöïc thi, executable) • Ví duï trong Windows: module ngoaøi laø caùc file .DLL coøn trong Unix, caùc module ngoaøi laø caùc file .so (shared library) • Load module chöùa caùc stub tham chieáu (refer) ñeán routine cuûa external module. • Luùc thöïc thi, khi stub ñöôïc thöïc thi laàn ñaàu (do process goïi routine laàn ñaàu), stub naïp routine vaøo boä nhôù, töï thay theá baèng ñòa chæ cuûa routine vaø routine ñöôïc thöïc thi. • Caùc laàn goïi routine sau seõ xaûy ra bình thöôøng • Stub caàn söï hoã trôï cuûa OS (nhö kieåm tra xem routine ñaõ ñöôïc naïp vaøo boä nhôù chöa).

13. Öu ñieåm cuûa dynamic linking • Thoâng thöôøng, external module laø moät thö vieän cung caáp caùc tieän ích cuûa OS. Caùc chöông trình thöïc thi coù theå duøng caùc phieân baûn khaùc nhau cuûa external module maø khoâng caàn söûa ñoåi, bieân dòch laïi. • Chia seû maõ (code sharing): moät external module chæ caàn naïp vaøo boä nhôù moät laàn. Caùc process caàn duøng external module naøy thì cuøng chia seû ñoaïn maõ cuûa external module  tieát kieäm khoâng gian nhôù vaø ñóa. • Phöông phaùp dynamic linkingcaàn söï hoã trôï cuûa OS trong vieäc kieåm tra xem moät thuû tuïc naøo ñoù coù theå ñöôïc chia seû giöõa caùc process hay laø phaàn maõ cuûa rieâng moät process (bôûi vì chæ coù OS môùi coù quyeàn thöïc hieän vieäc kieåm tra naøy).

14. Dynamic loading • Cô cheá: chæ khi naøo caàn ñöôïc goïi ñeán thì moät thuû tuïc môùi ñöôïc naïp vaøo boä nhôù chính  taêng ñoä hieäu duïng cuûa boä nhôù (memory utilization) bôûi vì caùc thuû tuïc khoâng ñöôïc goïi ñeán seõ khoâng chieám choã trong boä nhôù • Raát hieäu quaû trong tröôøng hôïp toàn taïi khoái löôïng lôùn maõ chöông trình coù taàn suaát söû duïng thaáp, khoâng ñöôïc söû duïng thöôøng xuyeân (ví duï caùc thuû tuïc xöû lyù loãi) • Hoã trôï töø heä ñieàu haønh • Thoâng thöôøng, user chòu traùch nhieäm thieát keá vaø hieän thöïc caùc chöông trình coù dynamic loading. • Heä ñieàu haønh chuû yeáu cung caáp moät soá thuû tuïc thö vieän hoã trôï, taïo ñieàu kieän deã daøng hôn cho laäp trình vieân.

15. Cô cheá overlay • Taïi moãi thôøi ñieåm, chæ giöõ laïi trong boä nhôù nhöõng leänh hoaëc döõ lieäu caàn thieát, giaûi phoùng caùc leänh/döõ lieäu chöa hoaëc khoâng caàn duøng ñeán. • Cô cheá naøy raát höõu duïng khi kích thöôùc moät process lôùn hôn khoâng gian boä nhôù caáp cho process ñoù. • Cô cheá naøy ñöôïc ñieàu khieån bôûi ngöôøi söû duïng (thoâng qua söï hoã trôï cuûa caùc thö vieän laäp trình) chöù khoâng caàn söï hoã trôï cuûa heä ñieàu haønh

16. Cô cheá overlay (tt) Pass 1 70K Pass 2 80K Symbol table 20K Common routines 30K symbol table Ñôn vò: byte 20K common routines Assembler 30K Total memory available = 150KB overlay driver 10K naïp vaø thöïc thi pass 2 pass 1 80K 70K

17. Cô cheá swapping • Moät process coù theå taïm thôøi bò swap ra khoûi boä nhôù chính vaø löu treân moät heä thoáng löu tröõ phuï. Sau ñoù, process coù theå ñöôïc naïp laïi vaøo boä nhôù ñeå tieáp tuïc quaù trình thöïc thi. Swapping policy: hai ví duï • Round-robin: swap out P1 (vöøa tieâu thuï heát quantum cuûa noù), swap in P2 , thöïc thi P3 ,… • Roll out, roll in: duøng trong cô cheá ñònh thôøi theo ñoä öu tieân (priority-based scheduling) • Process coù ñoä öu tieân thaáp hôn seõ bò swap out nhöôøng choã cho process coù ñoä öu tieân cao hôn môùi ñeán ñöôïc naïp vaøo boä nhôù ñeå thöïc thi • Hieän nay, ít heä thoáng söû duïng cô cheá swapping treân

18. Minh hoïa cô cheá swapping

19. Moâ hình quaûn lyù boä nhôù • Trong chöông naøy, moâ hình quaûn lyù boä nhôù laø moät moâ hình ñôn giaûn, khoâng coù boä nhôù aûo. • Moät process phaûi ñöôïc naïp hoaøn toaøn vaøo boä nhôù thì môùi ñöôïc thöïc thi (ngoaïi tröø khi söû duïng cô cheá overlay). • Caùc cô cheá quaûn lyù boä nhôù sau ñaây raát ít (haàu nhö khoâng coøn) ñöôïc duøng trong caùc heä thoáng hieän ñaïi • Phaân chia coá ñònh (fixed partitioning) • Phaân chia ñoäng (dynamic partitioning) • Phaân trang ñôn giaûn (simple paging) • Phaân ñoaïn ñôn giaûn (simple segmentation)

20. Phaân maûnh (fragmentation) • Phaân maûnh ngoaïi (external fragmentation) • Kích thöôùc khoâng gian nhôù coøn troáng ñuû ñeå thoûa maõn moät yeâu caàu caáp phaùt, tuy nhieân khoâng gian nhôù naøy khoâng lieân tuïc coù theå duøng cô cheá keát khoái (compaction) ñeå gom laïi thaønh vuøng nhôù lieân tuïc. • Phaân maûnh noäi (internal fragmentation) • Kích thöôùc vuøng nhôù ñöôïc caáp phaùt coù theå hôi lôùn hôn vuøng nhôù yeâu caàu. • Ví duï: caáp moät khoaûng troáng 18,464 bytes cho moät process yeâu caàu 18,462 bytes. • Hieän töôïng phaân maûnh noäi thöôøng xaûy ra khi boä nhôù thöïc ñöôïc chia thaønh caùc khoái kích thöôùc coá ñònh (fixed-sized block) vaø caùc process ñöôïc caáp phaùt theo ñôn vò khoái. Ví duï: cô cheá phaân trang (paging).

21. Phaân maûnh noäi yeâu caàu keá tieáp laø 18,462 bytes !!! operating system (used) hole kích thöôùc 18,464 bytes caàn quaûn lyù khoaûng troáng 2 bytes !?! OS seõ caáp phaùt haún khoái 18,464 bytes cho process  dö ra 2 bytes khoâng duøng!

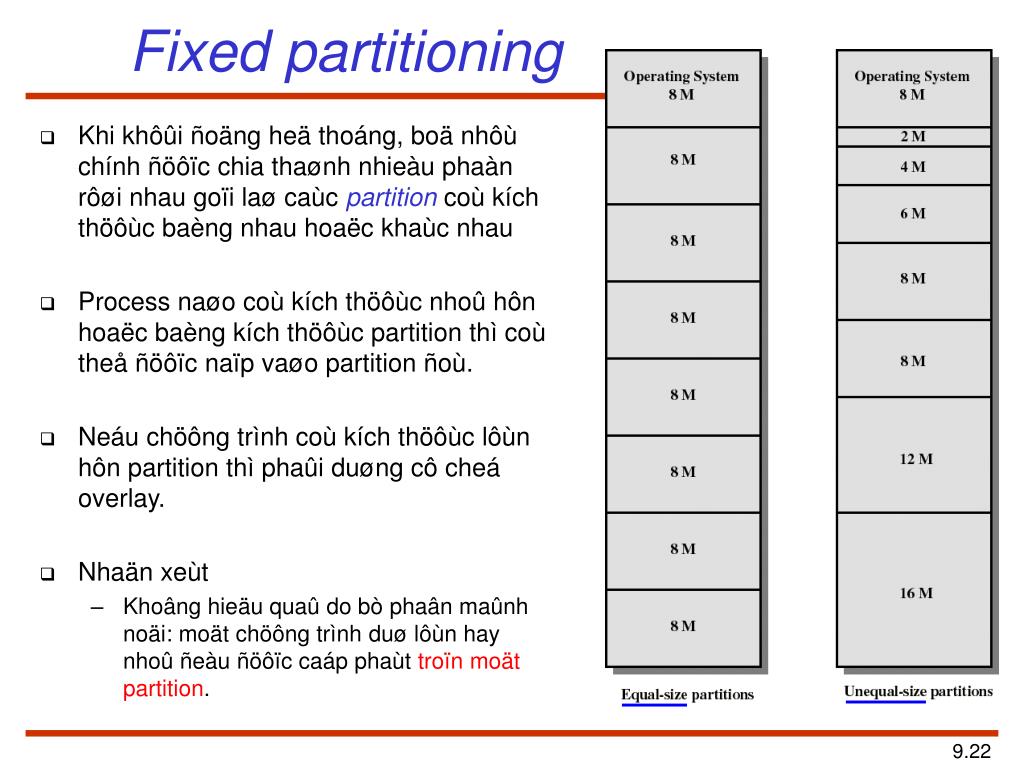

22. Fixed partitioning • Khi khôûi ñoäng heä thoáng, boä nhôù chính ñöôïc chia thaønh nhieàu phaàn rôøi nhau goïi laø caùc partition coù kích thöôùc baèng nhau hoaëc khaùc nhau • Process naøo coù kích thöôùc nhoû hôn hoaëc baèng kích thöôùc partition thì coù theå ñöôïc naïp vaøo partition ñoù. • Neáu chöông trình coù kích thöôùc lôùn hôn partition thì phaûi duøng cô cheá overlay. • Nhaän xeùt • Khoâng hieäu quaû do bò phaân maûnh noäi: moät chöông trình duø lôùn hay nhoû ñeàu ñöôïc caáp phaùt troïn moät partition.

23. Chieán löôïc placement • Partition coù kích thöôùc baèng nhau • Neáu coøn partition troáng  process môùi seõ ñöôïc naïp vaøo partition ñoù • Neáu khoâng coøn partition troáng, nhöng trong ñoù coù process ñang bò blocked  swap process ñoù ra boä nhôù phuï nhöôøng choã cho process môùi.

24. Chieán löôïc placement (tt) • Partition coù kích thöôùc khoâng baèng nhau: giaûi phaùp 1 • Gaùn moãi process vaøo partition nhoû nhaát phuø hôïp vôùi noù • Coù haøng ñôïi cho moãi partition • Giaûm thieåu phaân maûnh noäi • Vaán ñeà: coù theå coù moät soá haøng ñôïi troáng khoâng (vì khoâng coù process vôùi kích thöôùc töông öùng) vaø haøng ñôïi daøy ñaëc

25. Chieán löôïc placement (tt) • Partition coù kích thöôùc khoâng baèng nhau: giaûi phaùp 2 • Chæ coù moät haøng ñôïi chung cho moïi partition • Khi caàn naïp moät process vaøo boä nhôù chính  choïn partition nhoû nhaát coøn troáng

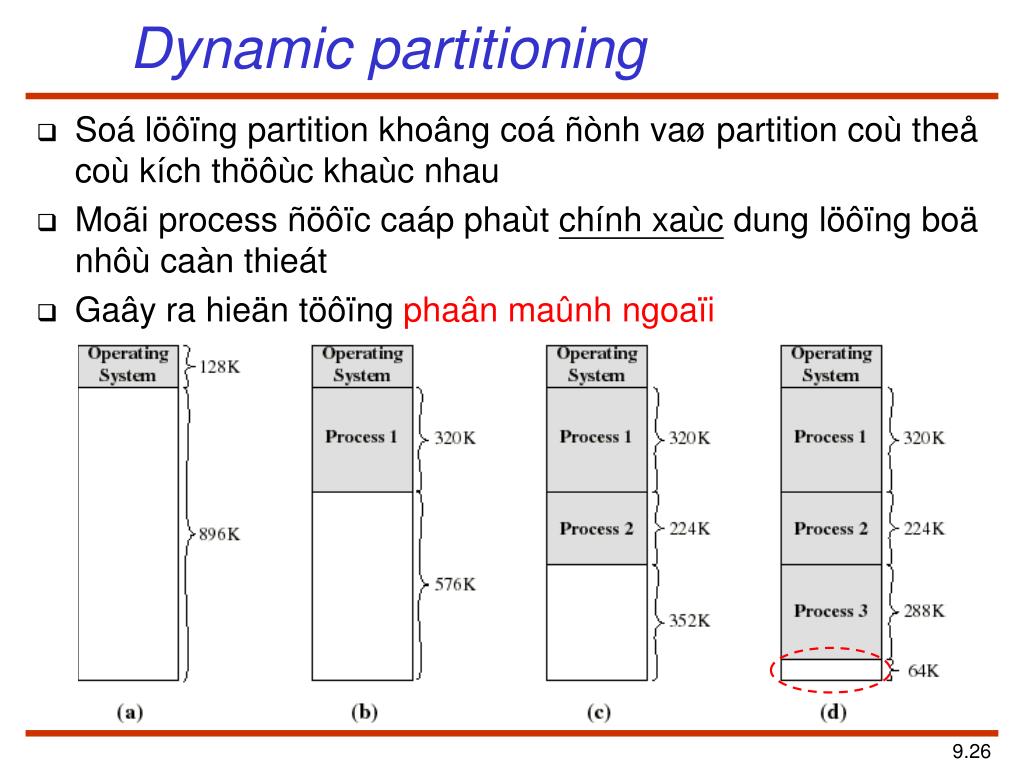

26. Dynamic partitioning • Soá löôïng partition khoâng coá ñònh vaø partition coù theå coù kích thöôùc khaùc nhau • Moãi process ñöôïc caáp phaùt chính xaùc dung löôïng boä nhôù caàn thieát • Gaây ra hieän töôïng phaân maûnh ngoaïi

27. Chieán löôïc placement • Duøng ñeå quyeát ñònh caáp phaùt khoái boä nhôù troáng naøo cho moät process • Muïc tieâu: giaûm chi phí compaction • Caùc chieán löôïc placement • Best-fit: choïn khoái nhôù troáng nhoû nhaát • First-fit: choïn khoái nhôù troáng phuø hôïp ñaàu tieân keå töø ñaàu boä nhôù • Next-fit: choïn khoái nhôù troáng phuø hôïp ñaàu tieân keå töø vò trí caáp phaùt cuoái cuøng • Worst-fit: choïn khoái nhôù troáng lôùn nhaát

28. Cô cheá phaân trang (paging) • Cô cheá phaân trang cho pheùp khoâng gian ñòa chæ thöïc (physical address space) cuûa moät process coù theå khoâng lieân tuïc nhau. • Boä nhôù thöïc ñöôïc chia thaønh caùc khoái coá ñònh vaø coù kích thöôùc baèng nhau goïi laø frame. • Thoâng thöôøng kích thöôùc cuûa frame laø luõy thöøa cuûa 2, töø khoaûng 512 byte ñeán 16MB. • Boä nhôù luaän lyù(logical memory)haykhoâng gian ñòa chæ luaän lyùlaø taäp moïi ñòa chæ luaän lyù maø moät chöông trình baát kyø coù theå sinh ra. • Ví duï • MOV REG,1000 1000 laø moät ñòa chæ luaän lyù • Ñòa chæ luaän lyù coøn coù theå ñöôïc chöông trình sinh ra baèng caùch duøng indexing, base register, segment register,…

29. Cô cheá phaân trang (tt) • Boä nhôù luaän lyù cuõng ñöôïc chia thaønh caùc khoái coá ñònh coù cuøng kích thöôùc goïi laø trang nhôù (page). • Frame vaø trang nhôù coù kích thöôùc baèng nhau. • Heä ñieàu haønh phaûi thieát laäp moät baûng phaân trang (page table) ñeå aùnh xaï ñòa chæ luaän lyù thaønh ñòa chæ thöïc • Moãi process coù moät baûng phaân trang, ñöôïc quaûn lyù baèng moät con troû löu giöõ trong PCB. Coâng vieäc thieát laäp baûng phaân trang cho process laø moät phaàn cuûa chuyeån ngöõ caûnh • Cô cheá phaân trang khieán boä nhôù bò phaân maûnh noäi, tuy nhieân laïi khaéc phuïc ñöôïc phaân maûnh ngoaïi.

30. Cô cheá phaân trang (tt) frame number page number 0 0 1 0 page 0 1 1 4 1 2 3 2 2 page 2 3 5 3 3 page 1 4 page table logical memory page 3 5 physical memory

31. Chuyeån ñoåi ñòa chæ trong paging • Ñòa chæ luaän lyù goàm coù: • Page number, p, ñöôïc duøng laøm chæ muïc doø tìm trong baûng phaân trang. Moãi muïc trong baûng phaân trang chöùa chæ soá frame (coøn goïi laø soá frame cho goïn) cuûa trang töông öùng trong boä nhôù thöïc. • Page offset, d, ñöôïc keát hôïp vôùi ñòa chæ cô sôû (base address) ñeå ñònh vò ñòa chæ thöïc. • Neáu kích thöôùc cuûa khoâng gian ñòa chæ aûo laø 2m, vaø kích thöôùc cuûa trang laø 2n(ñôn vò laø byte hay word tuøy theo kieán truùc maùy) page number page offset d p n bits (ñònh vò töø 0  2n  1) m  n bits (ñònh vò töø 0  2m  n  1) Baûng phaân trang seõ coù toång coäng 2m/2n = 2m  nmuïc (entry)

32. frame number frame offset f, l-n bits d, n bits Paging hardware f frames physical address logical address f 00…00 CPU d d p f f 11…11 p f physical memory Neáu kích thöôùc cuûa khoâng gian nhôù thöïc laø 2lbytes, thì moãi muïc cuûa baûng phaân trang coù l  n bits page table

33. Chuyeån ñoåi ñòa chæ nhôù trong paging Ví duï:

34. Hieän thöïc baûng phaân trang • Baûng phaân trang thöôøng ñöôïc löu giöõ trong boä nhôù chính • Moãi process ñöôïc heä ñieàu haønh caáp moät baûng phaân trang • Thanh ghi page-table base (PTBR) troû ñeán baûng phaân trang • Thanh ghi page-table length (PTLR) bieåu thò kích thöôùc cuûa baûng phaân trang (coù theå ñöôïc duøng trong cô cheá baûo veä boä nhôù) • Moãi taùc vuï truy caäp döõ lieäu/leänh caàn hai thao taùc truy xuaát vuøng nhôù • Moät thao taùc duøng page number p laøm index ñeå truy caäp muïc trong baûng phaân trang nhaèm laáy soá frame vaø keá ñeán laø moät thao taùc duøng page offset d ñeå truy xuaát döõ lieäu/leänh trong frame • Thöôøng duøng moät boä phaän cache phaàn cöùng coù toác ñoä truy xuaát vaø tìm kieám cao, goïi laø thanh ghi keát hôïp (associative register) hoaëc translation look-aside buffers (TLBs)

35. Associative register (hardware) • hay TLB, laø thanh ghi hoã trôï tìm kieám truy xuaát döõ lieäu vôùi toác ñoä cöïc nhanh. Soá muïc cuûa TLB khoaûng 8  2048 Page # Frame # TLB laø “cache” cuûa baûng phaân trang Khi coù chuyeån ngöõ caûnh, TLB bò xoùa Khi TLB ñaày, thay theá muïc duøng LRU AÙnh xaï ñòa chæ aûo • Neáu page number naèm trong TLB (: hit, truùng)  laáy ngay ñöôïc soá frame  tieát kieäm ñöôïc thôøi gian truy caäp boä nhôù chính ñeå laáy soá frame trong baûng phaân trang. • Ngöôïc laïi (: miss, traät), phaûi laáy soá frame töø baûng phaân trang nhö bình thöôøng.

36. Paging hardware vôùi TLB

37. Effective access time (EAT) • Tính thôøi gian truy xuaát hieäu duïng (effective access time, EAT) • Thôøi gian tìm kieám trong TLB (associative lookup):  • Thôøi gian moät chu kyø truy xuaát boä nhôù: x • Hit ratio: tæ soá giöõa soá laàn chæ soá trang ñöôïc tìm thaáy (hit) trong TLB vaø soá laàn truy xuaát khôûi nguoàn töø CPU • Kí hieäu hit ratio:  • Thôøi gian caàn thieát ñeå coù ñöôïc chæ soá frame • Khi chæ soá trang coù trong TLB (hit)  + x • Khi chæ soá trang khoâng coù trong TLB (miss)  + x + x • Thôøi gian truy xuaát hieäu duïng EAT = ( + x) + ( + 2x)(1 – ) = (2 – )x + 

38. Ví duï 1: ñôn vò thôøi gian nano giaây Associative lookup = 20 Memory access = 100 Hit ratio = 0.8 EAT = (100 + 20)  0.8 + (200 + 20)  0.2 = 1.2  100 + 20 = 140 Ví duï 2 Associative lookup = 20 Memory access = 100 Hit ratio = 0.98 EAT = (100 + 20)  0.98 + (200 + 20)  0.02 = 1.02  100 + 20 = 122 Effective access time (tt)

39. Baûo veä boä nhôù • Vieäc baûo veä boä nhôù ñöôïc hieän thöïc baèng caùch gaén vôùi frame caùc bit baûo veä (protection bits) ñöôïc giöõ trong baûng phaân trang. Caùc bit naøy bieåu thò caùc thuoäc tính sau • read-only, read-write, execute-only • Ngoaøi ra, coøn coù moät valid/invalid bit gaén vôùi moãi muïc trong baûng phaân trang • “valid”: cho bieát laø trang cuûa process, do ñoù laø moät trang hôïp leä. • “invalid”: cho bieát laø trang khoâng cuûa process, do ñoù laø moät trang baát hôïp leä.

40. Baûo veä baèng valid/invalid bit frame number valid/ invalid bit 00000 0 1 2 3 4 10468 5 12287 6 7 • Moãi trang nhôù coù kích thöôùc 2K = 2048 • Process coù kích thöôùc 10,468  phaân maûnh noäi ôû frame 9 (chöùa page 5), caùc ñòa chæ aûo > 12287 laø caùc ñòa chæ invalid. • Duøng PTLR ñeå kieåm tra truy xuaát ñeán baûng phaân trang coù naèm trong baûng hay khoâng.

41. Baûng phaân trang 2 möùc • Caùc heä thoáng hieän ñaïi ñeàu hoã trôï khoâng gian ñòa chæ aûo raát lôùn (232 ñeán 264), ôû ñaây giaû söû laø 232 • Giaû söû kích thöôùc trang nhôù laø 4KB (= 212)  baûng phaân trang seõ coù 232/212 = 220 = 1M muïc. • Giaû söû moãi muïc goàm 4 byte thì moãi process caàn 4MB cho baûng phaân trang  • Moät giaûi phaùp laø, thay vì duøng moät baûng phaân trang duy nhaát cho moãi process, “paging” baûng phaân trang naøy, vaø chæ giöõ nhöõng baûng phaân trang caàn thieát trong boä nhôù baûng phaân trang 2 möùc (two-level page table).

42. Baûng phaân trang 2-möùc (tt) • Ví duï • Moät ñòa chæ luaän lyù treân heä thoáng 32-bit vôùi trang nhôù 4K ñöôïc chia thaønh caùc phaàn sau: • Page number: 20 bit • Neáu moãi muïc daøi 4 byte  Caàn 220 4 byte = 4 MB cho moãi page table • Page offset: 12 bit • Baûng phaân trang cuõng ñöôïc chia nhoû neân page number cuõng ñöôïc chia nhoû thaønh 2 phaàn: • 10-bit page number • 10-bit page offset • Vì vaäy, moät ñòa chæ luaän lyù seõ nhö hình veõ beân • p1 : chæ soá cuûa trang trong baûng phaân trang möùc 1(outer-page table) • p2 : chæ soá cuûa trang trong baûng phaân trang möùc 2 page number offset 20 bit 12 bit page offset p1 p2 d 12 bit 10 bit 10 bit

43. Baûng phaân trang 2-möùc (tt) Minh hoïa • Coù 2p1 muïc trong baûng phaân • trang möùc 1 • Moãi baûng phaân trang möùc 2 chöùa • 2p2 muïc caùc baûng phaân trang möùc 2

44. Baûng phaân trang 2 möùc (tt) • Sô ñoà chuyeån ñoåi ñòa chæ (address-translation scheme) cho cô cheá baûng phaân trang 2 möùc, 32-bit ñòa chæ page table möùc 2

45. Baûng phaân trang 2 möùc (tt) Baûng phaân trang 2 möùc giuùp tieát kieäm boä nhôù: Vuøng maøu ñoû töông öùng vôùi phaàn khoâng ñöôïc söû duïng cuûa khoâng gian ñòa chæ aûo. Caùc muïc maøu ñoû ñöôïc ñaùnh daáu laø khoâng coù frame neân seõ gaây ra page fault neáu ñöôïc tham chieáu ñeán; khi ñoù OS seõ taïo theâm baûng phaân trang möùc 2 môùi.

46. page number page offset 52 42 10 12 12 32 10 12 22 10 10 10 12 10 … page numbers page numbers page numbers page offset page offset page offset Baûng phaân trang ña möùc • Ví duï: Khoâng gian ñòa chæ luaän lyù 64-bit vôùi trang nhôù 4K • Baûng phaân trang 2-möùc vaãn coøn quaù lôùn! Töông töï baûng phaân trang 2 möùc, ta coù baûng phaân trang 3, 4,…, n möùc • Tieát kieäm choå trong boä nhôù chính baèng caùch chæ giöõ trong boä nhôù chính caùc baûng phaân trang maø process hieän ñang caàn.

47. Baûng phaân trang baêm(hashed page table) • Duøng baûng baêm ñeå giaûm khoâng gian baûng phaân trang • Raát phoå bieán trong caùc heä thoáng lôùn hôn 32 bit ñòa chæ. • Ñeå giaûi quyeát ñuïng ñoä, moãi muïc cuûa baûng baêm ñöôïc gaén moät danh saùch lieân keát. Moãi phaàn töû cuûa danh saùch laø moät caëp(chæ soá trang aûo, chæ soá frame). • Chæ soá trang aûo (virtual page number) ñöôïc bieán ñoåi qua haøm baêm thaønh moät hashed value. Caëp (chæ soá trang aûo, chæ soá frame) seõ ñöôïc löu vaøo danh saùch lieân keát taïi muïc coù chæ soá laø hashed value. • Giaûi thuaät tìm trang: • Chæ soá trang aûo ñöôïc bieán ñoåi thaønh hashed value(vôùi cuøng haøm baêm nhö treân). Hashed value laø chæ soá cuûa muïc caàn truy caäp trong baûng baêm. Sau ñoù, tìm trong danh saùch lieân keát phaàn töû chöùa chæ soá trang aûo ñeå trích ra ñöôïc chæ soá frame töông öùng.

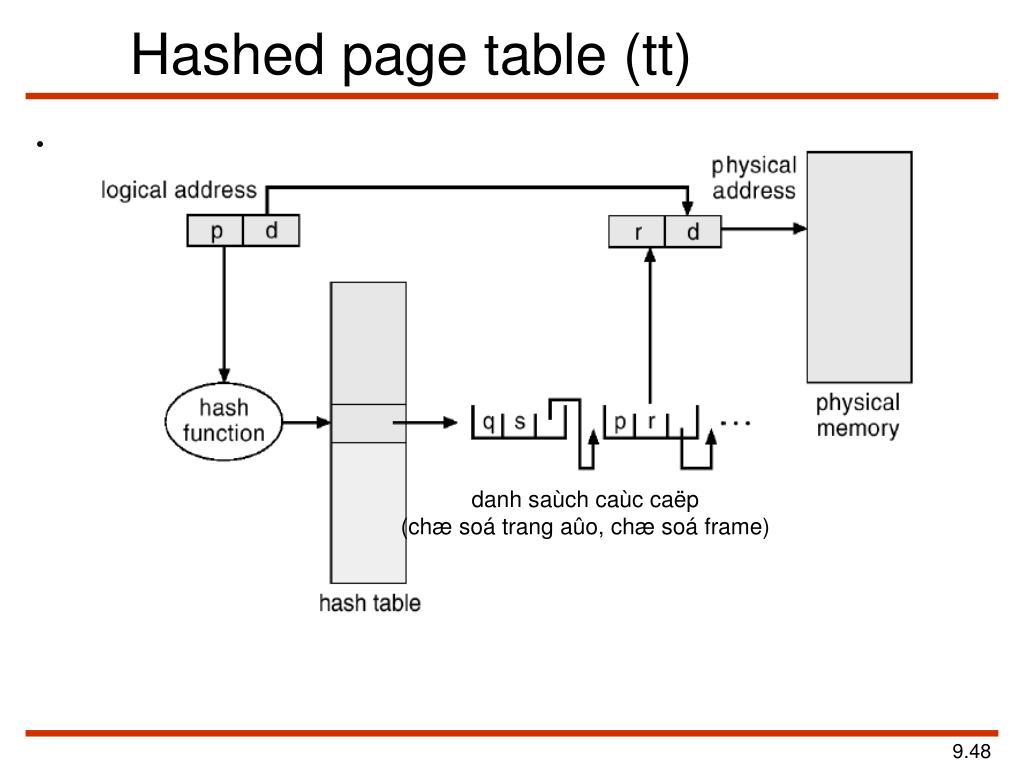

48. Hashed page table (tt) danh saùch caùc caëp (chæ soá trang aûo, chæ soá frame)

49. Chia seû caùc trang nhôù Process 1 ed 1 0 3 ed 2 4 1 Process 2 6 2 ed 3 1 ed 1 3 0 3 data 1 ed 2 4 1 6 2 ed 3 7 3 ed 1 data 2 0 3 ed 2 4 1 ed 2 6 2 2 3 data 3 Process 3 Boä nhôù thöïc

50. Phaân ñoaïn (segmentation) • Nhìn laïi cô cheá phaân trang • user view (khoâng gian ñòa chæ aûo) taùch bieät vôùi khoâng gian boä nhôù thöïc. Cô cheá phaân trang thöïc hieän pheùp aùnh xaï user-view vaøo boä nhôù thöïc. • Trong thöïc teá, döôùi goùc nhìn cuûa user, moät chöông trình caáu thaønh töø nhieàu ñoaïn (segment). Moãi ñoaïn laø moät ñôn vò luaän lyù cuûa chöông trình, nhö • main program, procedure, function • local variables, global variables, common block, stack, symbol table, arrays,…
