PDA 的启动过程

PDA 的启动过程. 本节课程主要知识点 S5PV210 嵌入式处理器介绍 UT- S5PV210 实验设备介绍 设备与 PC 间的通讯 Windows CE 的启动代码. 重点和难点. 重点 Windows CE 6.0 的启动代码 PC 机与目标教学平台的连接 难点 Windows CE 6.0 启动代码的烧写. S5PV210 嵌入式处理器介绍. S5PV210 处理器简介. 三星 S5PV210 ，主频： 800MHz/1GHz ， 512K L2 ，内存： 1G mDDR2 ， 32bit ， 45nm 工艺。

avery
Télécharger la présentation

PDA 的启动过程

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

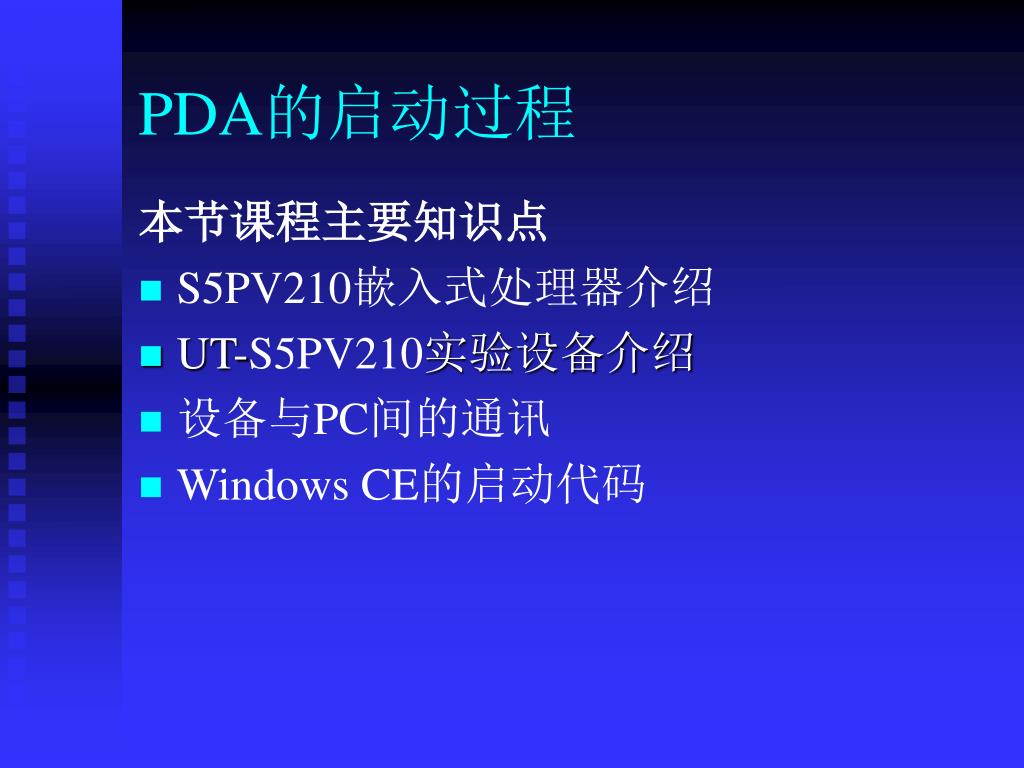

  1. PDA的启动过程 本节课程主要知识点 • S5PV210嵌入式处理器介绍 • UT-S5PV210实验设备介绍 • 设备与PC间的通讯 • Windows CE的启动代码

  2. 重点和难点 重点 • Windows CE 6.0的启动代码 • PC机与目标教学平台的连接 难点 • Windows CE 6.0启动代码的烧写

  3. S5PV210嵌入式处理器介绍

  4. S5PV210处理器简介 • 三星S5PV210，主频：800MHz/1GHz，512K L2，内存：1G mDDR2，32bit， 45nm工艺。 • 视频处理：PowerVR VXD370。多格式支持，最高1080p，3D加速。 • 代表机型：三星i9000，Galaxy Tab。类似的A4芯片还有苹果公司的iPad、iPod touch4、iPhone 4。

  5. S5PV210处理器主要特点（1/2） • S5PC110和S5PV210是目前最强的Cortex-A8芯片。 • S5PV210和S5PC110只是封装上的区别，本质上并没有多少的变化。前者封装尺寸较大，适用于平板和上网本，后者的封装适用于手机。 • 苹果公司A4芯片，只是将其中的PowerVR SGX540改成了SGX535，3D性能稍有降低。负责视频硬解的VXD370被改成了VXD375。 • S5PC110的Cortex-A8经过了三星的改进，同频率下具有更高的效能（+10%-20%），同时配置了512K的L2缓存。

  6. S5PV210处理器主要特点（2/2） • 苹果公司 A4配备了640KB的L2缓存。 • S5PC110 3D处理部分配置了主流而强劲的SGX540，实测性能领先其他Cortex-A8产品1倍以上。 • 视频解码部分，苹果公司的A4依旧是720p H.264 MP4解码。 • 三星的Galaxy S可以支持多种格式多种封装的解码，包括热门的MKV封装。不过并不支持RMVB的硬件解码，只能通过软解实现480p。

  7. S5PV210处理器主要资源（1/2） • 采用45nm低功率制程，CPU典型功耗11mW。 • CPU主频1GHz。 • 支持1G Bytes DDR2。 • 0.65mm引脚间距，17×17mm2 FBGA封装。 • 支持USB HOST 2.0、USB OTG 2.0。 • 4个SDIO/HS-MMC接口。

  8. S5PV210处理器主要资源（2/2） • 3D图形加速器采用PowerVR SGX540。 • 2D图形加速，最大支持8000×8000分辨率图片。 • JPEG硬件编解码，最大支持65536×65536分辨率图片。 • 视频硬件编解码，支持1080p@30fps。 • HDMI、TV-OUT、CAMERA×2。

  9. UT-S5PV210实验设备介绍

  10. UT-S5PV210实验设备的外观

  11. 中央处理器 • 三星公司的S5PV210AH-A0嵌入式处理器 • 内核：ARM Cortex-A8 • 主频：1GHz

  12. 外部存储器 • 内存：Samsung K4T1G108，1G 字节， DDR2内存 • Flash：Samsung K9F2G08，256M 字节， SLC NAND FLASH

  13. 串口 • 支持4路RS232串口（COM1~COM4） • 3个5线串口，1个3线串口，DB9公接口 • 支持2路RS485串口（COM5、COM6） • 通过RS232转换 网络接口 • 100M标准以太网接口，DM9000AEP芯片

  14. USB接口 • 支持4个USB HOST 2.0接口 • 支持1个USB OTG 2.0接口 红外通讯口 • 一个IRDA红外线数据通讯口

  15. 音频接口 • 支持AC97 • 支持I2S接口 • 支持立体声音频输入/输出、功放、喇叭接口

  16. 存储卡接口 • 2个SD卡接口，1个T-FLASH卡接口，1个SDIO wifi接口 • 支持ATA硬盘接口 摄像头接口 • 支持2个独立CAMERA接口

  17. 图形处理 • 支持MPEG-4/MPEG2、H.264/H263、VC-1的视频编解码1080p@30fps。 • 支持2D图形加速，最大支持8000×8000分辨率。 • 支持3D图形加速（SGX540），OGL-1.1&2.0、OpenVG1.0。 • 支持JPEG硬件编解码，最大支持8192×8192分辨率。

  18. 视频接口 • TV-OUT ：RCA接口，标准复合视频信号输出，可直接连接各种视频播放设备。 • VGA：可直接连接VGA接口设备，比如电脑显示器，最大支持1024×768分辨率。 • HDMI v1.3：1080p@30fps • LVDS、 DVI、 MIPI接口

  19. RTC时钟 • 片内RTC实时时钟 调试及下载接口 • 一个20芯Multi－ICE标准JTAG接口

  20. 其他 • 支持4.3寸、7寸、10.2寸、10.4寸、12.1寸，TTL/LVDS多款液晶模块。 • 支持WIFI、3G、GPS、蓝牙、摄像头、红外等功能。 • 支持8×8矩阵键盘接口，板载美式键盘。 • 支持系统总线扩展接口。 • GPS模块。 • 2路SPI接口，3路I2C接口。

  21. 设备与PC间的通讯

  22. 安装ActiveSync • 设备与PC间是通过微软ActiveSync同步传输工具进行通讯。 • 从实用工具文件夹下载ActiveSync安装程序MSASYNC.EXE，安装并运行。 • 在PC机上安装USB驱动程序，从而可以连接Windows CE设备。

  23. 设置ActiveSync • ActiveSync可以通过串口，USB口，网口等方式建立连接， UT-S5PV210设备默认为USB连接。 • 在Windows CE系统启动后再连接上PC的USB口和UT-S5PV210的B形USB口间的USB线缆，稍等片刻，PC机上提示已经连接上设备。

  24. 设备与PC间进行通讯 • 连接成功后，ActiveSync的图标会变成另外一种颜色，并且提示连接成功。这时，打开菜单 File | Explore ，就可以浏览设备上的资源，也可以通过复制/粘贴的方式在系统之间拷贝文件。 • ActiveSync的成功连接是使用所有微软远程连接工具的基础。也是今后程序调试的主要通讯手段。

  25. Windows CE 的启动代码

  26. Windows CE的启动代码（1/2） • Windows CE 不是一个通用的安装版操作系统，在嵌入式硬件设备里， 一款Windows CE系统通常只会针对某一种硬件平台生成。 • 作为原始设备生产商，必须根据自己的硬件平台和应用场合定制Windows CE，最主要的工作就是编写适合于自己的板级支持包BSP。

  27. Windows CE的启动代码（2/2） • BSP包含了一个重要的组成部分：启动代码。创建一个功能完善的启动代码，是开发Windows CE系统的第一步，也是极为关键的一步。 • 启动代码是一段单独的程序代码，它存放于目标平台的非易失存储介质中，如ROM或Flash。在开发Windows CE产品过程中，它主要用于启动硬件和下载nk.bin到目标板上，并有一定的监控作用。
