### Understanding Hoare Logic: Verification of Program Correctness ###

This document provides an overview of Hoare Logic, a formal system used in software engineering for verifying the correctness of computer programs. It emphasizes the concepts of partial correctness, including the application of conditionals, loops, and assignments. It also illustrates the use of Hoare triples to prove the correctness of imperative programs through practical examples, such as the computation of the greatest common divisor (gcd). The discussion is aimed at advancing knowledge in software quality and verification methods relevant for embedded systems and automotive software engineering. ###

avi
Télécharger la présentation

### Understanding Hoare Logic: Verification of Program Correctness ###

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Software-Engineering IIEingebettete Systeme, Softwarequalität, Projektmanagement Prof. Dr. Holger Schlingloff Institut für Informatik der Humboldt Universität und Fraunhofer Institut für Rechnerarchitektur und Softwaretechnik

  2. Hinweise • Nochmal Werbung:Blockseminar im Sommersemester„spezifikationsbasierter Softwaretest“(Vorbespr. + Sa., 10.6. und Sa., 17.6. 2006 ganztägig) • Ab Sommer neue Jobs bei FraunhoferEU-Projekt „Evolutionäre Testerzeugung“ • Fr.: Automotive Software Engineering III • nächste Wo. Freitag letzte Vorlesung

  3. Verifikation: Hoare-Logik • Aus dem Grundstudium bekannt? • Kalkül zum Beweis der partiellen Korrektheit von (imperativen) Programmen • Anwendbar z.B. auf C ohne dynamische Speicherverwaltung • Erweiterungen für parallele Programme • Toolunterstützung Darstellung folgt www1.isti.cnr.it/~bolognesi/Siena/Lucidi0102/16-HoareLogic.ppt

  4. While-Programme • Zuweisungen: y:=t • Komposition: S1; S2 • if-then-else: if e the S1 else S2 fi • while: while e do S od • for, repeat • switch • goto

  5. Beispiel: ggT (größter gem. Teiler) {x1>0 /\ x2>0} y1:=x1; y2:=x2; while ¬(y1=y2) do if y1>y2 then y1:=y1-y2 else y2:=y2-y1 fi od {y1=ggT(x1,x2)}

  6. Warum funktioniert das? Angenommen y1 und y2 sind nichtnegative Integer. • Wenn y1>y2 dann ggT(y1,y2)=ggT(y1-y2,y2) • Wenn y2>y1 dann ggT(y1,y2)=ggT(y1,y2-y1) • Wenn y1=y2 dann ggT(y1,y2)=y1=y2 {ggT(y1,y2)=k /\ y1>0 /\ y2>0 /\ y1>y2}y1:=y1-y2 {ggT(y1,y2)=k /\ y1>0 /\ y2>0}

  7. Zuweisungsaxiom {p[t/y]} y:=t {p} Beispiele: {y+5=10} y:=y+5 {y=10} {y+y<z} x:=y {x+y<z} {2*(y+5)>20} y:=2*(y+5) {y>20} Begründung: Setze p mit y’ statt y, und füge die Bedingung y’=t hinzu. Ersetze y’ durch t. Im Beispiel gilt: {ggT(y1-y2,y2)=k /\ y1-y2>0 /\ y2>0}y1:=y1-y2 {ggT(y1,y2)=k /\ y1>0 /\ y2>0}

  8. Vorwärtsrechnung {p} y:=t {?} Regel: Setze für ? ein (p /\ y=t), wobei y in p und t durch y’ ersetzt wird, eliminiere y’. {y>5} y:=2*(y+5) {?} {p} y:=t {$y’ (p[y’/y] /\ t[y’/y]=y)} (y’>5 /\ y=2*(y’+5)) y>20

  9. Kompositionsregel {p} S1 {r}, {r} S2 {q} {p} S1;S2 {q} Beispiel: Voraussetzungen 1. {x+1=y+2} x:=x+1 {x=y+2} 2. {x=y+2} y:=y+2 {x=y} ergibt {x+1=y+2} x:=x+1; y:=y+2 {x=y}

  10. weitere Beispiele {p} S1 {r}, {r} S2 {q} {p} S1;S2 {q} {x1>0 /\ x2>0} y1:=x1{ggT(x1,x2)=ggT(y1,x2) /\ y1>0 /\ x2>0} {ggT(x1,x2)=ggT(y1,x2) /\ y1>0 /\ x2>0}y2:=x2{ggT(x1,x2)=ggT(y1,y2) /\ y1>0 /\ y2>0} {x1>0 /\ x2>0} y1:=x1 ; y2:=x2{ggT(x1,x2)=ggT(y1,y2) /\ y1>0 /\ y2>0}

  11. If-then-else-Regel {p /\ e} S1 {q}, {p /\ ¬e} S2 {q} {p} if e then S1 else S2 fi {q} Beispiel: p sei ggT(y1,y2)=ggT(x1,x2) /\ y1>0 /\ y2>0 /\ ¬(y1=y2) q sei ggT(y1,y2)=ggT(x1,x2) /\ y1>0 /\ y2>0 {p /\ y1>y2} y1:=y1-y2 {q}, {p /\ ¬y1>y2} y2:=y2-y1 {q} {p} if y1>y2 then y1:=y1-y2 else y2:=y2-y1 fi {q}

  12. While-Regel _______{p /\ e} S {p}_______ {p} while e do S od {p /\ ¬e} Beispiel: S sei if y1>y2 then y1:=y1-y2 else y2:=y2-y1 fi {ggT(y1,y2)=ggT(x1,x2) /\ y1>0 /\ y2>0 /\ ¬(y1=y2)}S {ggT(y1,y2)=ggT(x1,x2) /\ y1>0 /\ y2>0}______ {p} while ¬(y1=y2) do S od {p /\ y1=y2}

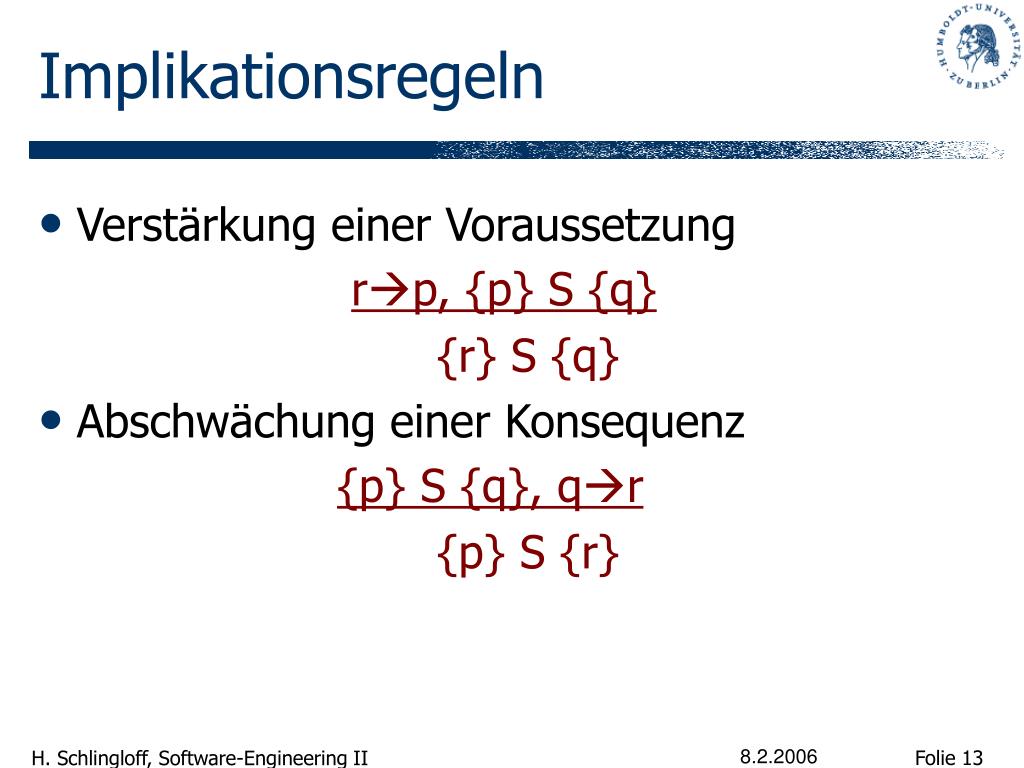

  13. Implikationsregeln • Verstärkung einer Voraussetzung rp, {p} S {q} {r} S {q} • Abschwächung einer Konsequenz {p} S {q}, qr {p} S {r}

  14. Anwendung der Implikationsregel Wir wollen beweisen {x1>0 /\ x2>0} y1:=x1{ggT(x1,x2)=ggT(y1,x2) /\ y1>0 /\ x2>0} Verstärkungsregel: x1>0 /\ x2>0 ggT(x1,x2)=ggT(x1,x2) /\ x1>0 /\ x2>0 Zuweisungsregel: {ggT(x1,x2)=ggT(x1,x2) /\ x1>0 /\ x2>0} y1:=x1 {ggT(x1,x2)=ggT(y1,x2) /\ y1>0 /\ x2>0}

  15. Noch‘n Beispiel Beispiel: {ggT(y1,y2)=k /\ y1>0 /\ y2>0 /\ y1>y2} {ggT(y1-y2,y2)=k /\ y1-y2>0 /\ y2>0} {ggT(y1-y2,y2)=k /\ y1-y2>0 /\ y2>0} y1:=y1-y2 {ggT(y1,y2)=k /\ y1>0 /\ y2>0} ergibt {ggT(y1,y2)=k /\ y1>0 /\ y2>0 /\ y1>y2} y1:=y1-y2 {ggT(y1,y2)=k /\ y1>0 /\ y2>0}

  16. Zusammensetzung zum Programm {x1>0 /\ x2>0} y1:=x1; y2:=x2; {ggT(x1,x2)=ggT(y1,y2) /\ y1>0 /\ y2>0} while ¬(y1=y2) do {ggT(y1,y2)=ggT(x1,x2) /\ y1>0 /\ y2>0 /\ ¬(y1=y2)} if y1>y2 then {ggT(y1,y2)=ggT(x1,x2) /\ y1>0 /\ y2>0 /\ ¬(y1=y2) /\ y1>y2} y1:=y1-y2 {ggT(y1,y2)=ggT(x1,x2) /\ y1>0 /\ y2>0} else {ggT(y1,y2)=ggT(x1,x2) /\ y1>0 /\ y2>0 /\ ¬(y1=y2) /\ ¬y1>y2} y2:=y2-y1 {ggT(y1,y2)=ggT(x1,x2) /\ y1>0 /\ y2>0} fi {ggT(y1,y2)=ggT(x1,x2) /\ y1>0 /\ y2>0} od {ggT(x1,x2)=ggT(y1,y2) /\ y1>0 /\ y2>0 /\ y1=y2}

  17. Noch nicht ganz fertig {x1>0 /\ x2>0} y1:=x1; y2:=x2; while ¬(y1=y2) do if y1>y2 then y1:=y1-y2 else y2:=y2-y1 fi od {ggT(x1,x2)=ggT(y1,y2) /\ y1>0 /\ y2>0 /\ y1=y2} Aber wir wollten zeigen: {x1>0 /\ x2>0} Prog {y1=ggT(x1,x2)}

  18. Abschwächungsregel {x1>0/\x2>0} Prog {ggT(x1,x2)=ggT(y1,y2) /\ y1>0 /\ y2>0 /\ y1=y2} Abschwächung {ggT(x1,x2) = ggT(y1,y2) /\ y1>0 /\ y2>0 /\ y1=y2}  y1=ggT(x1,x2) Daher {x1>0 /\ x2>0} Prog {y1=ggT(x1,x2)}

  19. Erweiterungen • Totale Korrektheit (Terminierung) • Felder • Prozeduren, Subroutinen • Zeiger (aber keine dynamischen Strukturen) • Parallele Programme, Interferenzfreiheit • Fairness • … • Werkzeugunterstützung, z.B. Isabelle

  20. ein Beispiel aus der Praxis

  21. Pause!

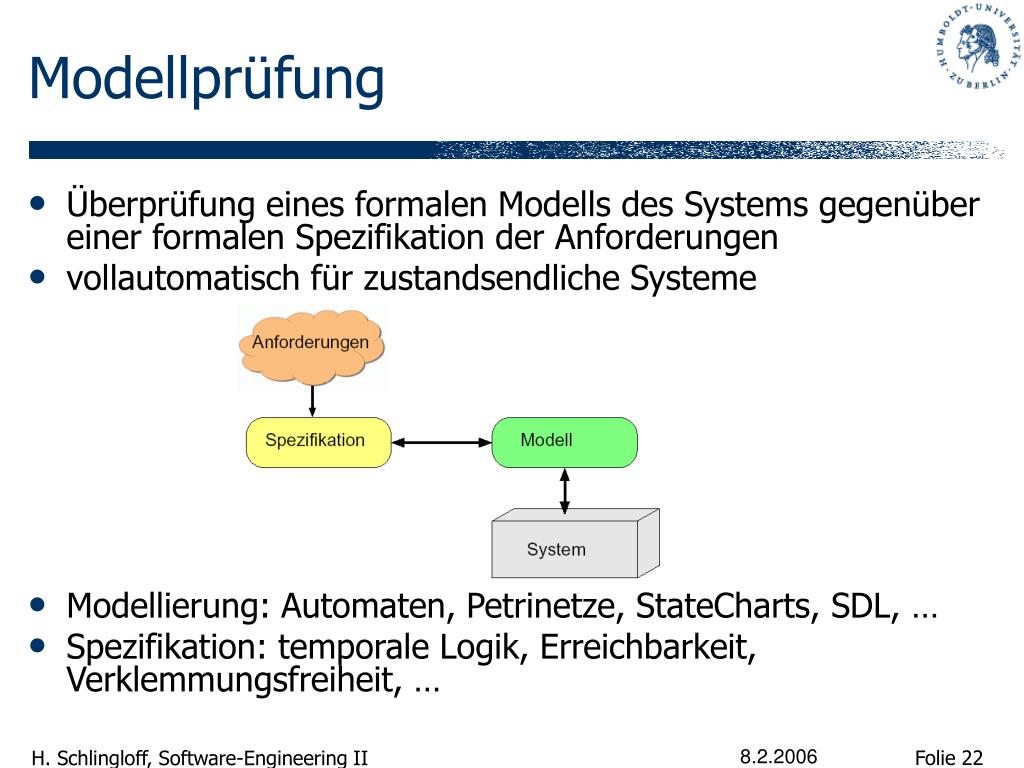

  22. Modellprüfung • Überprüfung eines formalen Modells des Systems gegenüber einer formalen Spezifikation der Anforderungen • vollautomatisch für zustandsendliche Systeme • Modellierung: Automaten, Petrinetze, StateCharts, SDL, … • Spezifikation: temporale Logik, Erreichbarkeit, Verklemmungsfreiheit, …

  23. Beispiel (SMV)

  24. Computation Tree Logic CTL • Formelsprache zur Beschreibung von Eigenschaften (paralleler) Programme • Basis: Aussagenlogik • atomare Aussagen, boolesche Verknüpfungen • Zusätzlich: temporale Operatoren • AG: „für alle Abläufe gilt global“ • EF: „es gibt einen Ablauf mit irgendwann“ • AX: „für alle möglichen nächsten Schritte“ • EX: „es gibt einen nächsten Schritt“ • AU: „für alle Abläufe solange bis“ (zweistellig) • EU: „es gibt einen Ablauf solange bis“ (zweistellig)

  25. Bedeutung

  26. Beispiele • Invarianzen • x ist immer kleiner als 7: AG (x<7) • Es kommt zu keinem Absturz: AG !crash • Das Ergebnis ist immer 3: AG (stop  erg=3) • Lebendigkeit • Terminierung: AF stop • Aushungerungsfreiheit: AG AF eating • Eventualitäten • mögliche Nichtterminierung: EG !stop • Rücksetzbarkeit: AG EF init • Synchronisationsproblem: EF (request & AG !grant) • Synchronisation • Initialisierung (!read_x AU write_x) • Race Condition (!write_P2 AU write_P1)

  27. bekannte Model-Checker • SMV, nuSMV, Cadence SMV (CTL) • SPIN, COSPAN (LTL) • UPPAAL, Kronos, Rabbit (Realzeit) • HyTech (hybride Systeme) • CBMC (bounded Model Checker for C/C++ programs) • Java Pathfinder (für Java Bytecode) • NASA, seit Mitte 2005 open sourcehttp://javapathfinder.sourceforge.net/

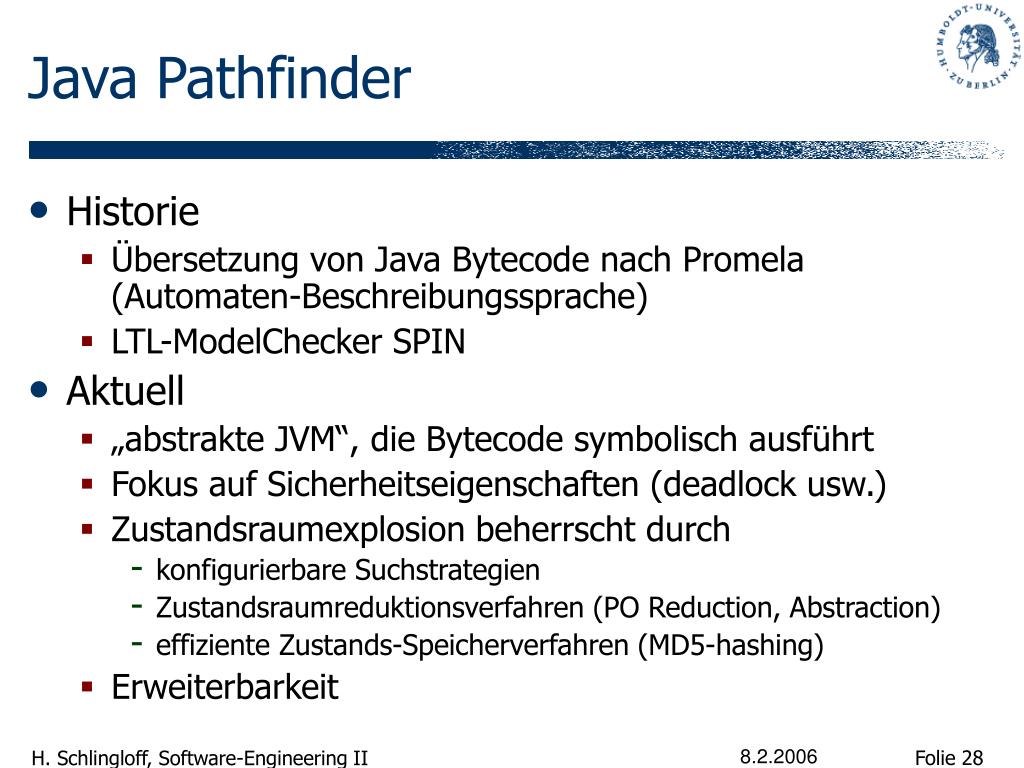

  28. Java Pathfinder • Historie • Übersetzung von Java Bytecode nach Promela (Automaten-Beschreibungssprache) • LTL-ModelChecker SPIN • Aktuell • „abstrakte JVM“, die Bytecode symbolisch ausführt • Fokus auf Sicherheitseigenschaften (deadlock usw.) • Zustandsraumexplosion beherrscht durch • konfigurierbare Suchstrategien • Zustandsraumreduktionsverfahren (PO Reduction, Abstraction) • effiziente Zustands-Speicherverfahren (MD5-hashing) • Erweiterbarkeit

  29. Performance • Programme bis 10 KLOC Bytecode • ~103-104 Zustände/sec analysierbar • ~106-107 Zustände speicherbar (bei 512 MB RAM) • virtueller Speicher kaum nutzbar

  30. Beispiel • Abstraktion der Variablen count • neues Boolean für count==event1.count • Synchronisationsfehler • if (count ==…) wird wahr • dann signal_event • dann unbedingtes wait
