شبکه

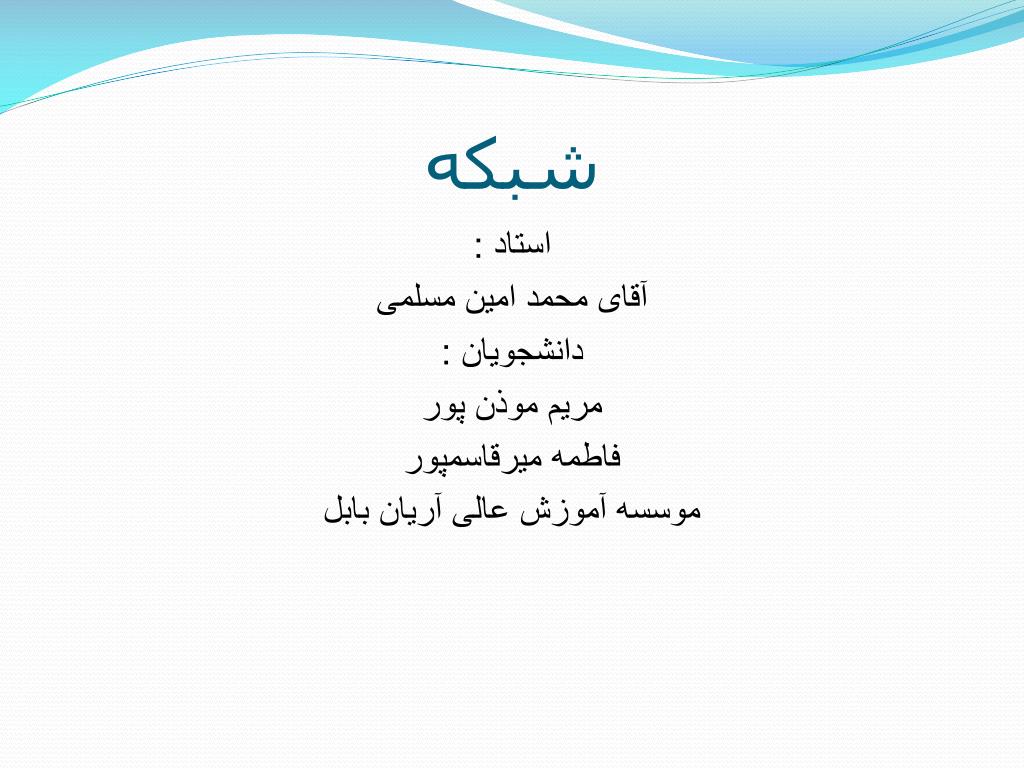

1. شبکه استاد : آقای محمد امین مسلمی دانشجویان : مریم موذن پور فاطمه میرقاسمپور موسسه آموزش عالی آریان بابل

2. مقدمه ..1 • دلایل استفاده از شبکه ..2 • مدلهای شبکه..3 • اجزا شبکه ..4 • انواع متداول توپولوژی شبکه ..5-8 • طراحی شبکه ..10-9 • Osi..11 • لایه فیزیکی ..12 • لایه پیوندی داده ..13 • لایه شبکه ..14 • لایه انتقال..15 • لایه جلسه ..16 • لایه نمایش ..17 • لایه کاربرد .. 18 • معرفی پروتکل ..1-20 • لایه های پروتکل 21-24 • نتیجه گیری .. 25 • منابع ..26

3. مقدمه مجموعه ای از حداقل دو کامپیوتر و ابزارهای جانبی مثل چاپگرها، اسکنرها و مانند این ها که به طور مستقیم به منظور استفاده مشترک از سخت افزار، نرم افزار و منابع اطلاعاتی به هم متصل شده اند. شبکه گویند 1

4. دلایل استفاده از شبکه 1- استفاده مشترک از منابع 2- کاهش هزینه 3- قابلیت اطمینان 4- کاهش زمان 5- قابلیت توسعه 6- ارتباطات 2

5. مدل های شبکه peer-to-peer1- مدل شبکه نظیر به نظیر Server-Based2- مدل شبکه مبتنی بر سرویس دهنده Client Server 3- مدل شبکه سرویس دهنده/ سرویس گیرنده 3

6. اجزاء شبکه 1- کارت شبکه 2- رسانه انتقال 3- سیستم عامل شبکه 4

7. انواع متداول توپولوژی شبکه 1- توپولوژی ستاره ای: در این توپولوژی کلیه کامپیوترها به یک کنترل کننده مرکزی با هاب متصل هستند نقطه ضعف: وابسته بودن عملیات کل شبکه به هاب نقطه قوت: نصب ساده، توسعه راحت، قطع یکی از خطوط متصل به هاب فقط منجر به خارج شدن فقط یک کامپیوتر از شبکه می شود

8. انواع متداول توپولوژی شبکه 2- توپولوژی حلقوی: در این توپولوژی کلیه کامپیوترها به گونه ای به یکدیگر متصل هستند که مجموعه آنها یک حلقه را می سازد. نقاط ضعف: اگر یک کامپیوتر از کار بیفتد، کل شبکه متوقف می شود. به سخت افزار پیجیده نیاز دارد. برای اضافه کردن یک ایستگاه به شبکه باید کل شبکه را متوقف کرد

9. انواع متداول توپولوژی شبکه :BUS 3- توپولوژی در این توپولوژی ، رسانه انتقال بین کلیه کامپیوترها مشترک است. نقطه ضعف: قطع کابل اصلی منجر به از کار افتادن کل شبکه خواهد شد. نقاط قوت: کم هزینه بودن ، سادگی و توسعه آسان 5

10. انواع متداول توپولوژی شبکه :Mesh4- توپولوژی توری در این توپولوژی هر کامپیوتری مستقیما به کلیه کامپیوترهای شبکه متصل می شود. مزیت: دارا بودن بالاترین درجه امنیت و اطمینان نقطه ضعف: نیاز به تعداد زیاد خطوط ارتباطی ، هزینه بالا 6

11. انواع متداول توپولوژی شبکه 5- توپولوژی درختی: این توپولوژی از یک یا چند هاب یا تکرار کننده برای اتصال ایستگاه ها استفاده می کند. هاب مهمترین عنصر در شبکه مبتنی بر توپولوژی درختی است. وظیفه هاب دریافت اطلاعات از یک ایستگاه و تکرار و تقویت آن اطلاعات و سپس ارسال آنها به ایستگاه دیگر است. 7

12. انواع متداول توپولوژی شبکه Hybrid 6- توپولوژی ترکیبی این توپولوژی ترکیبی است از چند شبکه با توپولوژی های متفاوت که توسط یک کابل اصلی بنام به یکدیگر مرتبط شده اند. back bone 8

13. طراحی شبکه ها و اصول لایه بندی مسائل: چگونگی ارسال و دریافت بیتهای اطلاعات به صورتیک سیگنال الکتریکی- الکترومغناطیسی یا نوری ماهیت انتقال داده: ارتباط یک طرفه ارتباط دو طرفه نا همزمان ارتباط دو طرفه همزمان وجود خطا و نویز روی کانل ارتباطی 9

14. طراحی شبکه ها و اصول لایه بندی وجود مسیرهای گونا گون بین فرستنده و گیرنده وپیدا کردن بهترین مسیر و هدایت بسته ها تقسیم یک پیام بزرگ به واحدهای کوچکتر و عبور از مسیرهای مختلف ولزوم بازسازی در مقصد یکسان نبودن سرعت ارسال و دریافت در فرستنده و گیرنده و لزوم طراحی مکانیزم هایی برای ایجاد و حفظ هماهنگی بین فرستنده و گیرنده وجود ماشین های فرستنده و گیرنده متعدد در شبکه و بروز مسائلی مانند ازدحام ، تداخل و تصادم 10

15. OSI مدل هفت لایه ای 1- لایه فیزیکی 2- لایه پیوند داده ها 3- لایه شبکه 4- لایه انتقال 5- لایه جلسه 6- لایه ارائه( نمایش) 7- لایه کاربرد 11

16. Physical Layerلایه فیزیکی وظیفه اصلی: انتقال بیت ها به صورت سیگنال الکتریکی و ارسال آن بر روی کانال پارامترهای مورد نظر: ظرفیت کانال فیزیکی، نرخ ارسال، نوع مدولاسیون، چگونگی کوپلاژ با خط انتقال، نوع کابل، و نوع رابط ( کانکتور) کابل این لایه تماما سخت افزاری است. استاندارد های انتقال: RS-232, RS-422, … 12

17. Data Link Layerلایه پیوند داده ها وظیفه: انتقال داده ها با استفاده از مکانیزمهای کشف و تصحیح خطا شکستن اطالاعات ارسالی از لایه بالاتر به واحدهای استاندارد و کوچکتر به نام فریم کنترل یا تنظیم جریان ارسال فریم ها به گونه ای که یک دستگاه کند هیچ فریمی را به خاطر آهسته بودن از دست ندهد اعلام وصول داده ها یا عدم رسید داده ها به فرستنده پروتکل های معروف برای این لایه: SDLC HDLC 13

18. Network Layer لایه شبکه این لایه وظیفه دارد هر بسته اطلاعاتی را پس از دریافت به مسیری هدایت کند تا آن بسته بتواند به مقصد برسد. به عبارت دیگر وظیفه این لایه مسیر یابی است. تمام ماشینهای شبکه دارای یک آدرس جهانی و منحصر بفرد هستند که هر ماشین بر اساس این آدرسها اقدام به هدایت بسته ها به مقصد می کند. این لایه ذاتا “بدون اتصال” است 14

19. Transport Layer لایه انتقال وظیفه: ارسال مطمئن یک فریم لایه انتقال پس از ارسال یک فریم منتظر می ماند تا سیگنالی از مقصد مبنی بر دریافت آن فریم دریافت کند، در صورت عدم دریافت سیگنال مزبور مجددا اقدام به ارسال فریم مزبور خواهد کرد. دیگر وظایف: تقسیم پیامهای بزرگ به بسته های اطلاعاتی کوچکتر بازسازی بسته های اطلاعاتی وتشکیل یک پیام کامل شماره گذاری بسته های کوچکتر جهت بازسازی 15

20. Session Layer لایه جلسه وظیفه برقراری یک ارتباط منطقی بین نرم افزارهای دو کامپیوتری که به یکدیگر متصل هستند به عهده این لایه است. وظیفه این لایه فراهم آوردن شرایط یک جلسه همانند ورود به سیستم از راه دور ، احراز هویت طرفین ،مشخص نمودن اعتبار پیامها ، اتمام جلسه ، حسابداری مشتری ها 16

21. Presentation Layer لایه نمایش وظایف: فشرده سازی ، رمزنگاری ، تبدیل اطلاعات به کدهای ASCII , Unicode 17

22. Application Layer لایه کاربرد فراهم ساختن امکان دسترسی کاربران به شبکه با استفاده از نرم افزارهایی مانند FTP , E-mail, … 18

23. معرفی پروتکل TCP/IP TCP/IP پروتکلی استاندارد برای ارتباط کامپيوترهای موجود در يک شبکه اینترنت است. از این پروتکل ، بمنظور ارتباط در شبکه های بزرگ استفاده می گردد. برقراری ارتباط از طريق پروتکل های متعددی که در چهارلايه مجزا سازماندهی شده اند، ميسر می گردد. در زمان ايجاد يک ارتباط ، ممکن است در يک لحظه تعداد زيادی از برنامه ها ، با يکديگر ارتباط برقرار نمايند، . این پروتکل دارای قابليت تفکيک و تمايز يک برنامه موجود بر روی يک کامپيوتر با ساير برنامه ها بوده و پس از دريافت داده ها از يک برنامه ، آنها را برای برنامه متناظر موجود بر روی کامپيوتر ديگر ارسال می نمايد. نحوه ارسال داده توسط پروتکلاز محلی به محل ديگر ، با فرآيند ارسال يک نامه از شهری به شهری دیگر، قابل مقايسه است. . 19

24. معرفی پروتکل TCP/IP برقراری ارتباط با فعال شدن يک برنامه بر روی کامپيوتر مبدا آغاز می گردد . برنامه فوق ،داده های مورد نظر جهت ارسال را بگونه ای آماده و فرمت می نمايد که برای کامپيوتر مقصد قابل خواندن و استفاده باشند. ( مشابه نوشتن نامه با زبانی که دريافت کننده ، قادر به مطالعه آن باشد) . در ادامه آدرس کامپيوتر مقصد ، به داده های مربوطه اضافه می گردد ( مشابه آدرس گيرنده که بر روی يک نامه مشخص می گردد) . پس از انجام عمليات فوق ، داده بهمراه اطلاعات اضافی ( درخواستی برای تائيد دريافت در مقصد ) ، در طول شبکه بحرکت درآمده تا به مقصد مورد نظر برسد. عمليات فوق ، ارتباطی به محيط انتقال شبکه بمنظور انتقال اطلاعات نداشته ، و تحقق عمليات فوق با رويکردی مستقل نسبت به محيط انتقال ، انجام خواهد شد . 20

25. TCP/IP لایه های پروتکل لایه دسترسی ( واسط ) شبکه لایه شبکه ( اینترنت) لایه انتقال لایه کاربرد 22

26. لايه های پروتکل TCP/IP • Application layer • مخفي کردن پيچيدگي های لايه های پايين تر از ديد کاربر و ارتباط با کاربر • Transport layer : کنترل ترافيک شبکه و عمليات • Segmentation و reassembly درداده های بزرگ • blocking و unblocking در داده های کوچک • Internet layer : مسيريابي (routing) • Network Interface layer : انتقال داده – کنترل خطا (error control) • کنترل جريان داده ( data flow control ) 23

27. لایه کاربرد لایه کاربرد لایه ارائه لایه جلسه لایه انتقال لایه انتقال لایه شبکه لایه شبکه لایه پیوند داده ها لایه دسترسی به شبکه لایه فیزیکی 24

28. نتیجه گیری امروزه اكثر فعاليتهاي كتابداران در كتابخانه‌ها، به نوعي با كامپيوتر ارتباط پيدا مي‌كند. از آنجا كه شبكه‌اي كردن كامپيوترها امكان استفاده بهينه از منابع محدود را در اختيار كاربران قرار مي‌دهد، استفاده از شبكه در كتابخانه‌ها بويژه درفرايند ذخيره و بازيابي اطلاعات، بسيار رايج است. طبيعتاً كتابداران در حين انجام فعاليتهاي روزمره خود، با مشكلاتي در زمينه شبكه برخورد خواهند كرد، علاوه بر آن كتابداران با داشتن شناختي از نيازهاي كتابخانه خود در ارتباط با شبكه و آگاهي از مفاهيم پايه‌اي پيرامون ساختار شبكه و ملزومات آن، مي‌توانند در كنار متخصصان كامپيوتر، نيازهاي اطلاع‌رساني محيط كار خود را مرتفع سازند. در تهيه اين راهنما سعي بر اين بود تا زمينه كسب آگاهيهاي اساسي پيرامون شبكه‌هاي كامپيوتري براي كتابداران فراهم گردد. بدون شك، آگاهي از يك سري اصول اساسي نياز به روزآمدسازي اطلاعات و ارتقاء دانسته‌ها را منتفي نمي‌سازد. بنابراين شايسته است كتابداران خود را به منظور سازگاري با محيط جديد كتابخانه‌ها آماده ساخته و پيوسته بر دانسته‌هاي خود در اين حوزه بيفزايند. 25

29. منابع - http://www.Freesof.org/CIE/Topics/57.htm - http://www.Dei.isep.ipp.pt/docs/arpa.html - http://www.webopedia.com   -.http://www.compucom.com - http://www.3com.com/0files/products/guides - http://www.3com.com/0files/guides/100116.html  - http://www.alaska.net/research/net/wiring.htm 26
