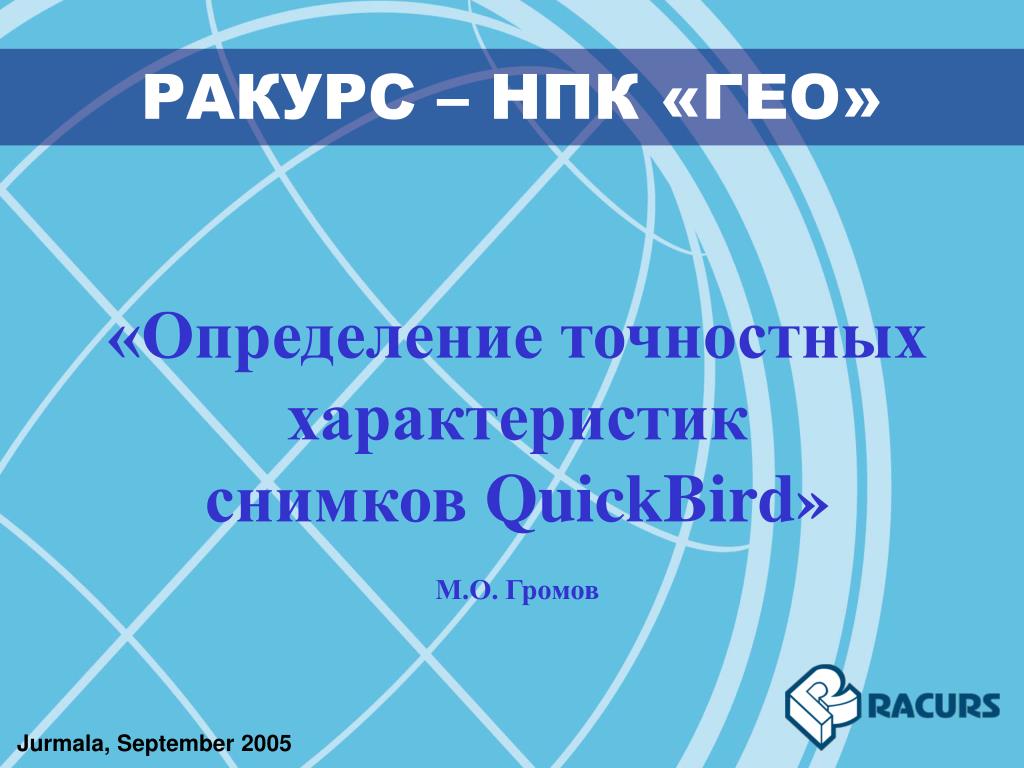

  1. РАКУРС – НПК «ГЕО» «Определение точностных характеристик снимков QuickBird» М.О. Громов Jurmala, September 2005

  2. ОБЩАЯ СХЕМА РАБОТ Снимок уровня обработкиOrtho Ready Standard Матрица высот с точностью 0,15 м. Матрица высот с карты 1:25 000 Координаты опорных точек Снимок уровня обработки Standard Исходные материалы Пересчет координат контрольных точек Построение ортофотопланов Анализ результатов Экономический анализ

  3. Краткий обзор снимков QuickBird Компания DigitalGlobe поставляет снимки следующих уровней обработки В качестве исходных данныхдля получения ортоизображений предназначены снимки уровня Basic и Standard Ortho Ready.

  4. Фрагмент снимка QuickBird

  5. Общий вид снимка после внешнего ориентирования, с нанесенными опорными точками Ориентирование производилось с использованием RPC коэффициентов. Использовалось 35 точек: 10 опорных25 контрольных

  6. Общий вид TIN полученного по материалам аэросъемки с точностью 0,15 м. TINпо горизонталям, набору пикетов а также структурным линиямописывающим искусственные объекты.

  7. Общий вид матрицы высот с точками привязки. Видно, что матрица высот очень подробно описывает как формы рельефа, так и искусственные объекты.

  8. Общий вид района работ с нанесенными горизонталями карты м-ба 1:25000

  9. Общий вид TIN полученного по карте м-ба 1:25000.

  10. Матрица высот созданная по TIN карты м-ба 1:25000

  11. Характеристики точности снимков QuickBirdуровня обработки Standard Разности плановых наземных координат X и Y, определенных по снимкуStandard, и полученных в результате пересчета известных координат в WGS84/UTM. Min X = -8.564 м Min Y = +3.769 м Max X = -13.360 м Max Y = +8.406 м Среднее X = -11.058 м Среднее Y= +6.415 м Исключив систематическую ошибку: Min X = -2.302 м Min Y = -2.646 м Max X = +2.309 м Max Y = +1.991м СКО X = 1.390 мСКОY = 1.050 м СКО XY =1.740 м MaxXY = 2.940м

  12. Соответствие полученных продуктов требованиям, предъявляемым к ортофотопланам По снимку QuickBird уровня Standard Ortho Ready, матрице высот точности 0.15 м и опорным точкам, определенным по фотоплану масштаба 1 : 1 000, получено ортоизображение СКО которого составляет около 1 пикселя. Учитывая что ошибки определяются в основном точностью первоначального опознавания опорных точек, дискретность которой не может быть лучше разрешения, можно утверждать, что это максимально достижимая для такого разрешения точность. В соответствии с инструкцией ЦНИИГАиК ГКИНП (ГНТА)- 02-036-02 «…Величины погрешностей в плановом положении опорных и контрольных точек не должны превышать в масштабе создаваемого фотоплана 0,5мм. в равнинных и всхолмленных территориях и 0,7 - мм в горных».

  13. Сравнительный анализ экономической эффективности приобретения снимка QuickBird Orthо 1 : 5 000 и изготовления ортофотопланов в системе PHOTOMOD При создании ортофотоплана масштаба 1 : 5 000 используя системуPHOTOMOD, затраты на её покупку окупаются уже при обработке всего лишь одного стандартного снимка QuickBird.

  14. Спасибо за внимание.
