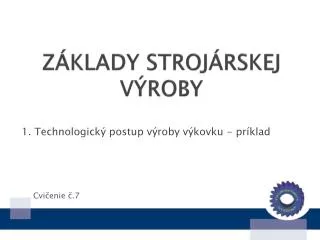

  1. ZÁKLADY STROJÁRSKEJ VÝROBY 1. Technologický postup výroby výkovku - príklad Cvičenie č.7

  2. 1. Technologický postup výroby výkovku ÚLOHY : č.1) Nákres ozubeného kolesa č.2) Voľba deliacej roviny č.3) Voľba prídavkov na obrábanie č.4) Predkovanie otvorov, voľba blany č.5) Voľba bočných úkosov č.6) Voľba zaoblenia hrán a prechodov č.7) Odchýlky rozmerov a tvarov č.8) Tepelné spracovanie výkovkov č.9) Výkres výkovku

  3. Nákres ozubeného kolesa

  4. Voľba deliacej roviny • Deliaca rovina sa volí z dôvodu ľahkého vyberania výkovku z dutiny • Volíme ju v dvoch najväčších navzájom kolmých rozmeroch výkovku

  5. Voľba prídavkov na obrábanie • Prídavky na obrábanie môžeme určovať podľa normy alebo podľa praktických skúseností

  6. Predkovanie otvorov, voľba blany • Predkovanie otvorov slúži na úsporu materiálu a času potrebného na nasledujúce obrábanie

  7. Voľba bočných úkosov • Bočné úkosy uľahčujú uvoľnenie výkovku z dutiny • Veľkosť bočných úkosov sa volí na základe normy

  8. Voľba zaoblenia hrán a prechodov • Veľkosť zaoblení hrán r a prechodov R sa určuje na základe pomerov výšok h ku dĺžkam f a normy h1/f1 =x , 38/189,6 = 0,2 polomer r1 =3 mm h2/f2 =x , 38/96 = 0,40 polomer r2 =3 mm aR2 = 8 mm h3/f3 =x , 49,5 /16 = 3,09 polomer r3 =4 mm aR3 = 12 mm h4/f4 =x , 11,5/62,8 = 0,183 polomer r4 =2 mm aR4 = 6 mm

  9. Odchýlky rozmerov a tvarov

  10. Tepelné spracovanie výkovkov • Podľa chemického zloženia a požiadaviek výroby sa výkovky normalizačne žihajú • Žihajú sa na mäkko alebo izotermicky žihajú • V niektorých prípadoch sa výkoky aj zošľachtujú

  11. Požiadavky na výkres výkovku • Úplné zobrazenie súčiastky • Kóty určujúce všetky rozmery súčiastky • Všetky plochy určené k obrábaniu po kovaní sú označené značkou drsnosti • Predpis presnosti netolerovaných obrábaných plôch • Predpis tepelného spracovania • Organizačné údaje • Prídavky na skúšku, upínacie plochy a pod.

  12. Chyby výkovkov a ich príčiny Vnútorné dutiny • Objavujú sa v strednej časti výkovku ako dôsledok neúmerne veľkej deformácie Zákovok • Je v podstate prerušenie vlákien, ktoré može viest ku vzniku trhlín pri obrábaní Trhliny • Príčinou ich vzniku je prehriatie alebo spálená štruktúra • Veľká rýchlosť kovania alebo prítomnosť plynu pod povrchom materiálu

  13. Praskliny • Pozdĺžne a priečne praskliny vznikajú pri rýchlom ohreve alebo chladnutí • Pri nízkych kovacích teplotách

  14. Použitá literatúra: [1] Výkovky: Dostupný na WWW:<http://dokumenty.uk.fme.vutbr.cz/predmety_omk/2k/PC3.pdf> [online] [26.1.2013] [2] TRIANGOLO: Dostupný na WWW:<http://www.triangolo.cz/vyrobni-moznosti/ultrazvukove-zkousky-vykovku.html> [online] [26.1.2013]
