本讲内容

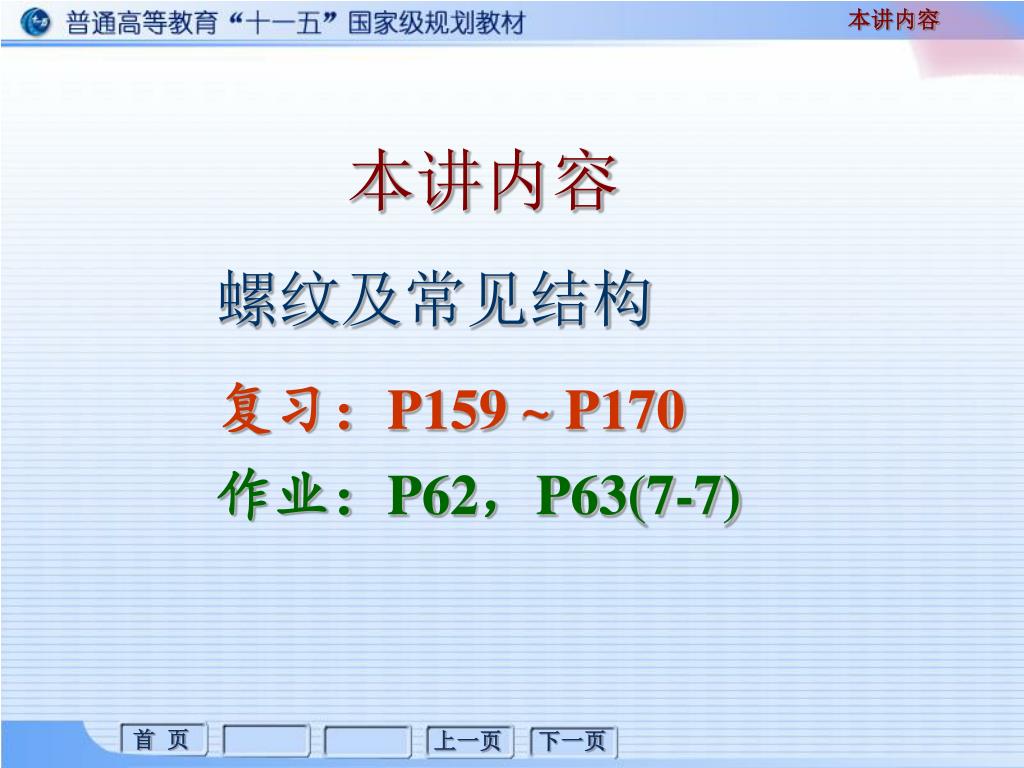

本讲内容 螺纹及常见结构复习：P159 ~ P170 作业：P62，P63(7-7) 本讲内容

一、螺纹表示法1. 螺纹的基本知识 　　螺纹是指在圆柱或圆锥表面上，沿着螺旋线形成的、具有规定牙型的连续凸起（凸起是指螺纹两侧面间的实体部分，又称牙）。凹陷部分称螺纹沟槽。 §7-5 零件上的螺纹和常见工艺结构的表示法

在车床上车削外螺纹的情况： 一、螺纹表示法1. 螺纹的基本知识形成螺纹的加工方法很多。 §7-5 零件上的螺纹和常见工艺结构的表示法在车床上车削内螺纹的情况：

螺纹牙型 三角形梯形锯齿形方形牙顶牙底普通螺纹(M) 锯齿形螺纹( B) 矩形螺纹管螺纹(G或Rp) 梯形螺纹( Tr) 一、螺纹表示法1. 螺纹的基本知识⑴ 螺纹的要素　　在通过螺纹轴线的剖面上，螺纹的轮廓形状称为螺纹牙型。不同的螺纹牙型，有不同的用途。常见的螺纹牙型有： §7-5 零件上的螺纹和常见工艺结构的表示法

公称直径代表螺纹尺寸的直径。 一、螺纹表示法1. 螺纹的基本知识⑴ 螺纹的要素　　 §7-5 零件上的螺纹和常见工艺结构的表示法

螺纹线数 一、螺纹表示法1. 螺纹的基本知识⑴ 螺纹的要素　　沿一条螺旋所形成的螺纹，称为单线螺纹。沿两条或两条以上，在轴向等距离分布的螺旋线所形成的螺纹，称为多线螺纹。 §7-5 零件上的螺纹和常见工艺结构的表示法单线双线

螺距(P )和导程(Ph ) Ph P P 一、螺纹表示法1. 螺纹的基本知识⑴ 螺纹的要素　　同一条螺旋线上的相邻两牙，在中径线上对应两点间的轴向距离，称为导程。相邻两牙在中径线上对应两点间的轴向距离，称为螺距。 §7-5 零件上的螺纹和常见工艺结构的表示法单线螺纹的螺距=导程，即P=Ph。多线螺纹的螺距=导程/线数，即P=Ph/n。

旋向螺纹由牙型、大径、螺距、线数、旋向五个因素确定，因此通常称之为螺纹的五要素，只有五要素都相同的外螺纹和内螺纹才能和互相旋合。右旋螺纹左旋螺纹一、螺纹表示法1. 螺纹的基本知识⑴ 螺纹的要素　　螺纹分右旋和左旋两种。在机器中右旋螺纹用得较多。顺时针旋转时旋入的螺纹，称为右旋螺纹。逆时针旋转时旋入的螺纹，称为左旋螺纹。 §7-5 零件上的螺纹和常见工艺结构的表示法

当牙型、直径和螺距的组合符合标准规定时，称为标准螺纹。 若牙型符合标准，而直径和螺距的组合不符合标准，称为特殊螺纹。牙型不符合标准的螺纹称为非标准螺纹。一、螺纹表示法1. 螺纹的基本知识⑵ 螺纹的种类　　在机器设备中，螺纹应用极为广泛，为了便于设计、制造和修配，国家标准对螺纹的牙型、直径和螺距的搭配关系作了统一的规定。 §7-5 零件上的螺纹和常见工艺结构的表示法普通螺纹、管螺纹、梯形螺纹和锯齿形螺纹为标准螺纹，它们都有特征代号。矩形螺纹是非标准螺纹，它没有特征代号。根据使用需要，普通螺纹又有粗牙和细牙之分。粗牙和细牙的区别，就是公称直径相同而螺距不同，螺距最大的一种称为粗牙，其余的都是细牙。

外螺纹的画法 其他的一些规定画法内螺纹的画法内、外螺纹连接的画法一、螺纹表示法2. 螺纹的表示法　　　画螺纹的投影很麻烦，但螺纹又是按规律形成的，其形状特征可用五要素来确定，所以生产图纸上也没有必要将螺纹的真实投影画出来，为了便于看图和画图，国家标准用画法和标注两方面相结合的方法来表示螺纹。 1、螺纹的画法规定 §7-5 零件上的螺纹和常见工艺结构的表示法 2、螺纹的标注方法 3、螺纹的工艺结构及其尺寸注法

一、螺纹表示法2. 螺纹的表示法⑴ 外螺纹的画法　　 §7-5 零件上的螺纹和常见工艺结构的表示法

一、螺纹表示法2. 螺纹的表示法⑵ 内螺纹的画法　　 §7-5 零件上的螺纹和常见工艺结构的表示法

一、螺纹表示法2. 螺纹的表示法⑶ 其他的一些规定画法　　 §7-5 零件上的螺纹和常见工艺结构的表示法

一、螺纹表示法2. 螺纹的表示法⑷ 内、外螺纹连接的画法　　 §7-5 零件上的螺纹和常见工艺结构的表示法

一、螺纹表示法2. 螺纹的标注方法⑴标准螺纹的标记规定　 (i)普通螺纹的标记。普通螺纹完整标记的内容和格式是： §7-5 零件上的螺纹和常见工艺结构的表示法

一、螺纹表示法4. 螺纹的标注方法(i)普通螺纹的标记　 §7-5 零件上的螺纹和常见工艺结构的表示法

一、螺纹表示法4. 螺纹的标注方法(iv )非标准螺纹的标注方法　非标准螺纹，应画出螺纹的牙型，并注出完整的尺寸及有关要求。如果是多线、左旋，应在图纸的适当位置注明。 §7-5 零件上的螺纹和常见工艺结构的表示法

一、螺纹表示法5. 螺纹的工艺结构及其尺寸注法⑴ 倒角　为了便于内、外螺纹旋合，并防止端部螺纹碰伤，一般在螺纹端部做出倒角(即圆台) 。国家标准规定，倒角两端底圆的直径差应略大于螺纹大径与小径之差。在投影为圆的视图上，倒角圆一般省略不画。 §7-5 零件上的螺纹和常见工艺结构的表示法

一、螺纹表示法5. 螺纹的工艺结构及其尺寸注法⑴ 倒角　为了便于内、外螺纹旋合，并防止端部螺纹碰伤，一般在螺纹端部做出倒角(即圆台) 。国家标准规定，倒角两端底圆的直径差应略大于螺纹大径与小径之差。在投影为圆的视图上，倒角圆一般省略不画。下图中尺寸Ch1为45°倒角的尺寸注法，“C ”表示45°倒角，h1为倒角的轴向长度，例如 C2。 §7-5 零件上的螺纹和常见工艺结构的表示法倒角的加工过程

一、螺纹表示法5. 螺纹的工艺结构及其尺寸注法⑵螺尾和退刀槽　车削螺纹时，刀具接近螺纹末尾处要逐渐离开工件，因此螺纹收尾部分的牙底是不完整的，这段牙底不完整的螺纹称为螺尾。 §7-5 零件上的螺纹和常见工艺结构的表示法由于加工工艺上的原因而形成的螺尾

一、螺纹表示法5. 螺纹的工艺结构及其尺寸注法⑵螺尾和退刀槽　螺尾是不能旋合的，为了消除螺尾，可预先在螺纹终止处加工出比螺纹稍深的退刀槽，然后再车削螺纹。 §7-5 零件上的螺纹和常见工艺结构的表示法

一、螺纹表示法5. 螺纹的工艺结构及其尺寸注法⑶ 不通螺孔　一般加工不通螺孔时，先按螺纹小径选用钻头，加工出圆孔，再用丝锥攻出螺纹。 §7-5 零件上的螺纹和常见工艺结构的表示法

⑴ 螺纹 小结： 1) 螺纹的五要素 2) 螺纹的表示法 3) 常见标准螺纹的完整标记内容及其标注方法 4) 螺纹上常见工艺结构的画法和尺寸标注 ⑵ 常见工艺结构小结 1) 倒角 2) 退刀槽 3) 不通螺孔重点： 1）外螺纹、内螺纹和内外螺纹旋合的规定画法 2）螺纹上常见工艺结构的画法和尺寸注法
