第三章 多级放大电路 §3.1 耦合方式

第三章 多级放大电路 §3.1 耦合方式. 一、直接耦合. 能够放大变化缓慢的信号，便于集成化， Q 点相互影响， 存在零点漂移现象。. U CEQ1 ＝ U BEQ2 → 加 R e （ A u 2 数值变小） → 改用二极管 →若要求 U CEQ1 较大，则改用稳压管。. NPN 型管和PNP型管混合使用. 问题的提出： 在用 NPN 型管组成N级共射放大电路，由于 U CQi ＞ U BQi ，所以 U CQi ＞ U CQ(i-1） （i=1～N），以致于后级集电极电位接近电源电压，Q点不合适。.

badru
Télécharger la présentation

第三章 多级放大电路 §3.1 耦合方式

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

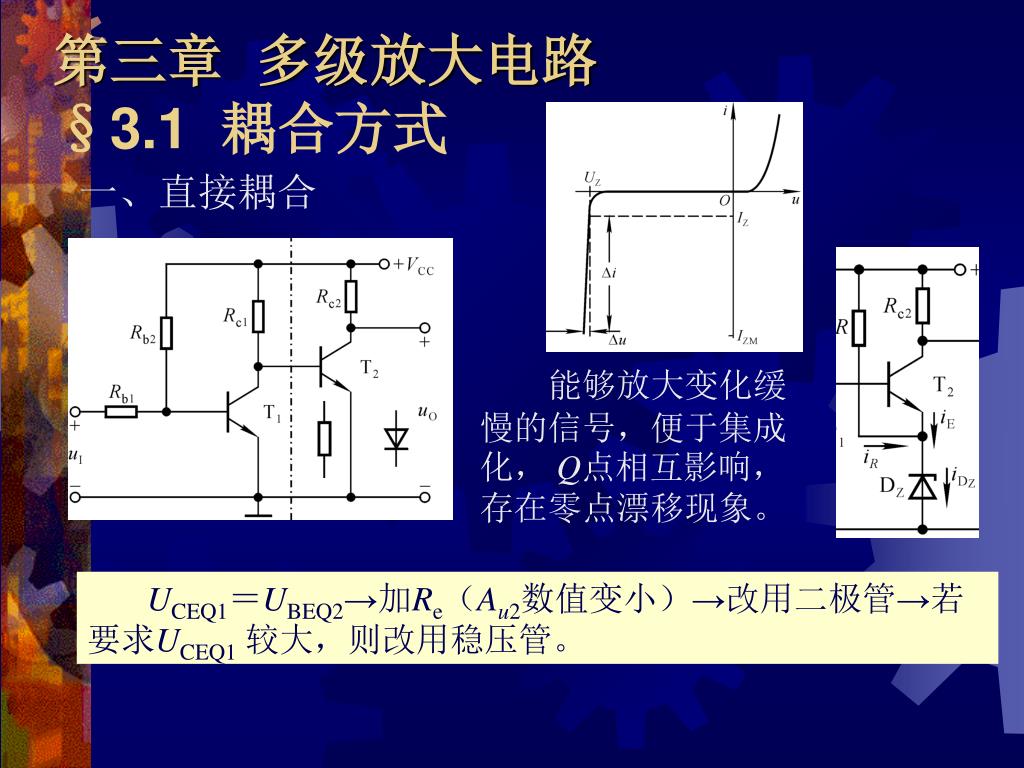

  1. 第三章 多级放大电路§3.1 耦合方式 一、直接耦合 能够放大变化缓慢的信号，便于集成化， Q点相互影响，存在零点漂移现象。 UCEQ1＝UBEQ2→加Re（Au2数值变小）→改用二极管→若要求UCEQ1较大，则改用稳压管。

  2. NPN型管和PNP型管混合使用 问题的提出： 在用NPN型管组成N级共射放大电路，由于UCQi＞ UBQi，所以 UCQi＞ UCQ(i-1）（i=1～N），以致于后级集电极电位接近电源电压，Q点不合适。 UBQ1＜ UCQ1（＝ UBQ2 ） UCQ1＞UCQ2

  3. 二、阻容耦合 不能放大变化缓慢的信号，低频特性差，不能集成化。 Q点相互独立。 三、变压器耦合

  4. §3.2 多级放大电路的动态分析 一、电压放大倍数 二、输入电阻 三、输出电阻 对电压放大电路的要求：Ri大， Ro小，Au数值大，最大不失真输出电压大。

  5. 分析举例

  6. 失真分析：由NPN型管组成的两级共射放大电路 共射放大电路 共射放大电路 饱和失真？截止失真？ 首先确定在哪一级出现了失真，再判断是什么失真。 比较Uom1和Uim2，则可判断在输入信号逐渐增大时哪一级首先出现失真。

  7. §3.3 直接耦合放大电路 一、零点漂移现象：ΔuI＝0，ΔuO≠0的现象。 产生原因：温度变化，直流电源波动，器件老化。 其中晶体管的特性对温度敏感是主要原因，故也称零漂为温漂。 克服温漂的方法：引入直流负反馈，温度补偿。 典型电路：差分放大电路

  8. 二、差分放大电路1、基本电路 1) 结构特点：对称性， Rb1= Rb1= Rb，Rc1= Rc1= Rc，T1和T2特性完全相同。 Rb是必要的吗？

  9. 2) Q点：令uI1= uI2=0

  10. 放大电路的选用 按下列要求组成两级放大电路 • ① Ri＝1～2kΩ，Au≥3000； • ② Ri ≥ 10MΩ，Au ≥300； • ③ Ri＝100～200kΩ，Au≥150； • ④ Ri ≥ 10MΩ ，Au≥10，Ro≤100Ω. ①共射、共射；②共源、共射；③共集、共射；④共源、共集。
