  1. Как возникают и движутся быстрые импульсные КВМ, связанные с мощными вспышками и не связанные с эруптивными волокнами? • • • • • • • • • • • • • В.Г. Файнштейн1, Ю.С. Загайнова2 1 – ИСЗФ СО РАН, Иркутск 2 – ИЗМИРАН, Москва

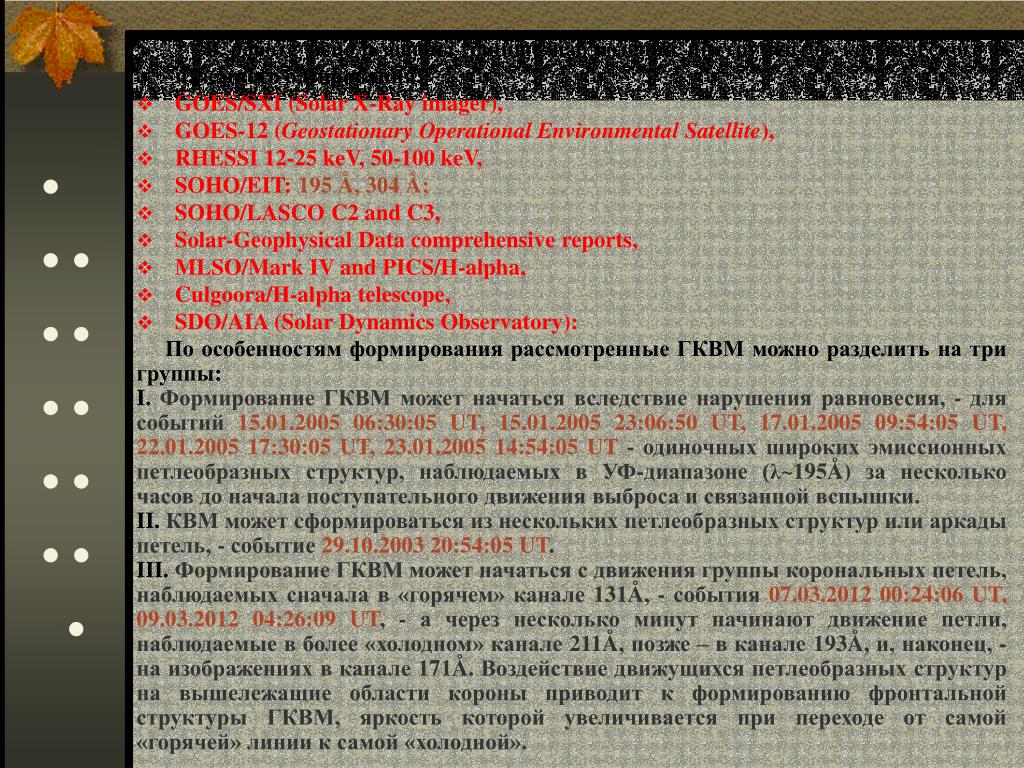

  2. В работе использованы данные наблюдений инструментов космического и наземного базирования: • GOES/SXI (Solar X-Ray imager), • GOES-12 (Geostationary Operational Environmental Satellite), • RHESSI12-25 keV, 50-100 keV, • SOHO/EIT:195 Å, 304 Å; • SOHO/LASCO C2 andC3, • Solar-Geophysical Data comprehensive reports, • MLSO/Mark IV andPICS/H-alpha, • Culgoora/H-alpha telescope, • SDO/AIA (Solar Dynamics Observatory): • • • • • • • • • • • • По особенностям формирования рассмотренные ГКВМ можно разделить на три группы: I.Формирование ГКВМ может начаться вследствие нарушения равновесия, - для событий 15.01.2005 06:30:05 UT, 15.01.2005 23:06:50 UT, 17.01.2005 09:54:05 UT, 22.01.2005 17:30:05 UT, 23.01.2005 14:54:05 UT- одиночных широких эмиссионных петлеобразных структур, наблюдаемых в УФ-диапазоне (λ~195Å) за несколько часов до начала поступательного движения выброса и связанной вспышки. II.КВМ может cформироваться из нескольких петлеобразных структур илиаркады петель, - событие 29.10.2003 20:54:05 UT. III.Формирование ГКВМ может начаться с движения группы корональных петель, наблюдаемых сначала в «горячем» канале 131Å, - события 07.03.2012 00:24:06 UT, 09.03.2012 04:26:09 UT, - а через несколько минут начинают движение петли, наблюдаемые в более «холодном» канале 211Å, позже – в канале 193Å, и, наконец, - на изображениях в канале 171Å. Воздействие движущихся петлеобразных структур на вышележащие области короны приводит к формированию фронтальной структуры ГКВМ, яркость которой увеличивается при переходе от самой «горячей» линии к самой «холодной».

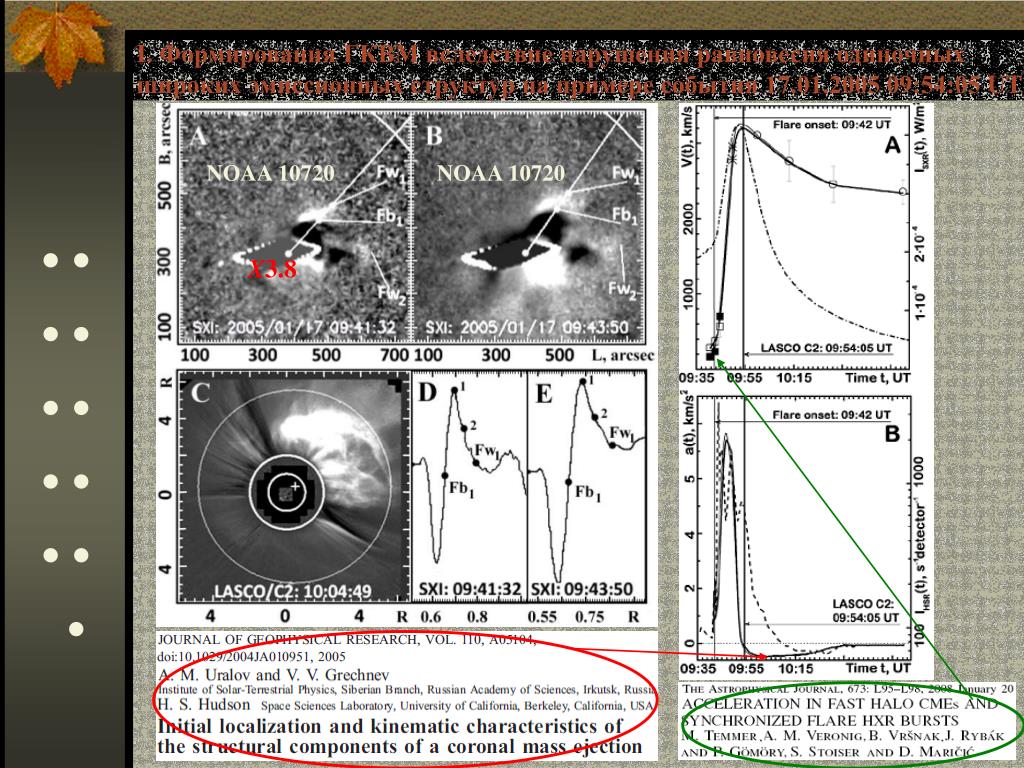

  3. I. Формирования ГКВМ вследствие нарушения равновесия одиночных широких эмиссионных структур на примере события 17.01.2005 09:54:05 UT • • • • • • • • • • • NOAA 10720 NOAA 10720 X3.8

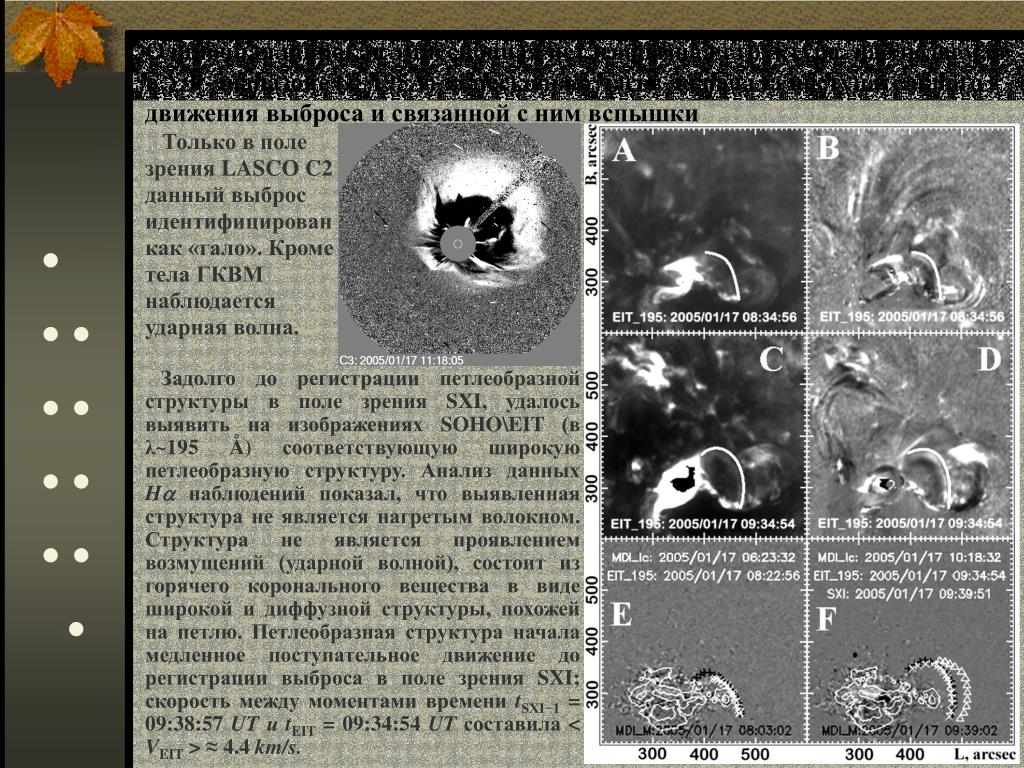

  4. Одиночная широкая эмиссионная петлеобразная структура, наблюдаемая в УФ-диапазоне (λ~195Å) за несколько часов до начала поступательного движения выброса и связанной с ним вспышки • • • • • • • • • • Только в поле зрения LASCO C2 данный выброс идентифицирован как «гало». Кроме тела ГКВМ наблюдается ударная волна. Задолго до регистрации петлеобразной структуры в поле зрения SXI, удалось выявить на изображениях SOHO\EIT (в λ~195 Å)соответствующую широкую петлеобразную структуру. Анализ данных H наблюдений показал, что выявленная структура не является нагретым волокном. Структура не является проявлением возмущений (ударной волной), состоит из горячего коронального вещества в виде широкой и диффузной структуры, похожей на петлю. Петлеобразная структура начала медленное поступательное движение до регистрации выброса в поле зрения SXI; скорость между моментами времени tSXI−1 = 09:38:57 UTи tEIT = 09:34:54 UT составила < VEIT > ≈ 4.4 km/s.

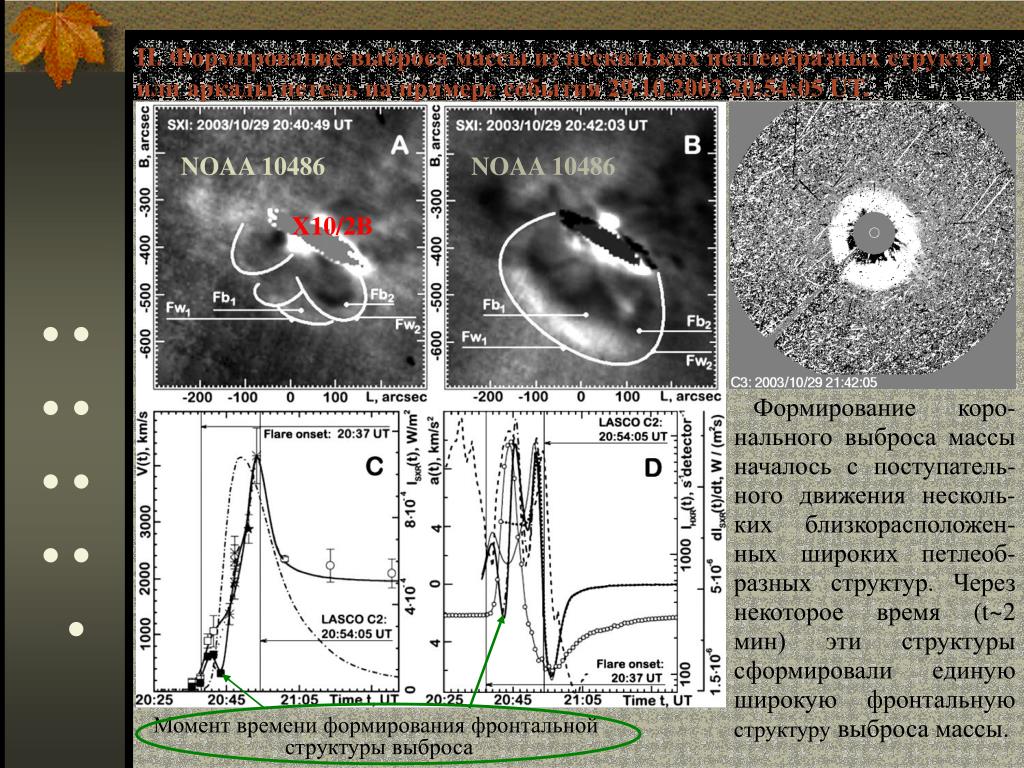

  5. II. Формирование выброса массы из нескольких петлеобразных структур илиаркады петель на примере события 29.10.2003 20:54:05 UT. • • • • • • • • • NOAA 10486 NOAA 10486 X10/2B Формирование коро-нального выброса массы началось с поступатель-ного движения несколь-ких близкорасположен-ных широких петлеоб-разных структур. Через некоторое время (t~2 мин) эти структуры сформировали единую широкую фронтальную структуру выброса массы. Момент времени формирования фронтальной структуры выброса

  6. Широкие эмиссионные петлеобразные структуры, наблюдаемые в УФ-диапазоне до начала поступательного движения выброса и связанной с ним вспышки • • • • • • • • Задолго до регистрации в поле зрения SXI на изображениях в SOHO\ EIT и TRACE (λ~195Å)выявлены широкие петлеобразные струк-туры, которые спустя несколько часов начали медленное поступательное движение. Возможный «сценарий» образования единой широкой фронтальной структуры из нескольких петель или аркады петель. Мы считаем, что полученные нами результаты согласуются со «Стандартноймоделью вспышка/КВМ».

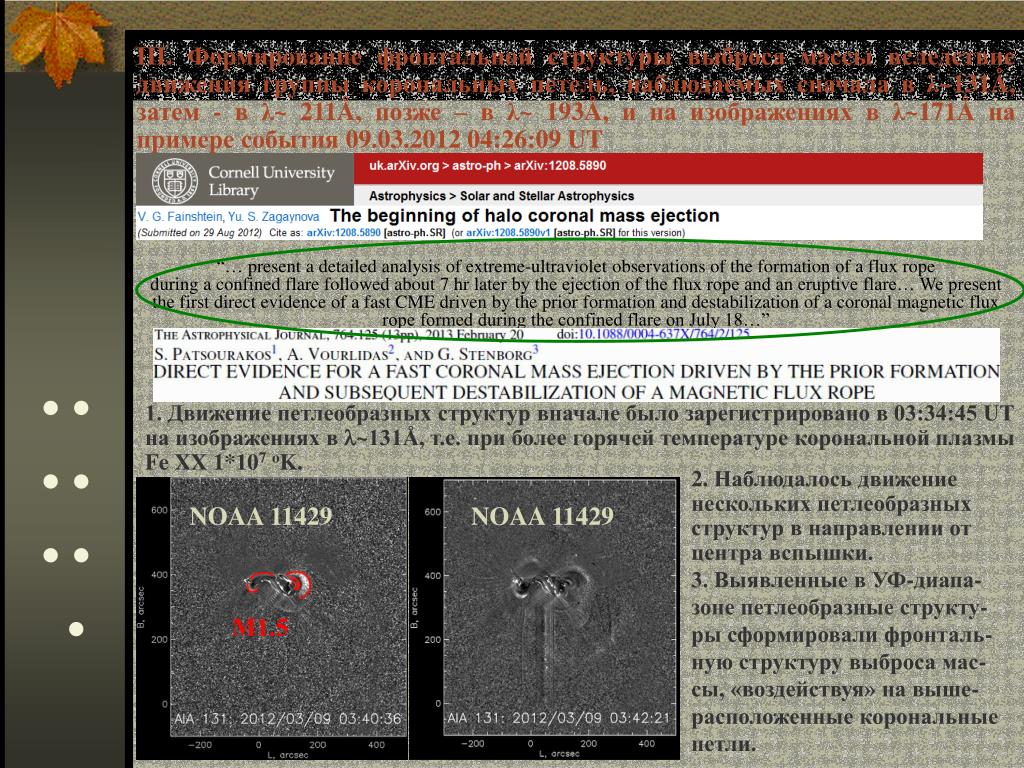

  7. III. Формирование фронтальной структуры выброса массы вследствие движения группы корональных петель, наблюдаемых сначала вλ~131Å, затем - в λ~211Å, позже – в λ~ 193Å, и на изображениях в λ~171Åна примере события 09.03.2012 04:26:09 UT • • • • • • • “… present a detailed analysisof extreme-ultraviolet observations of the formation of a flux rope during a confined flare followed about 7 hr laterby the ejection of the flux rope and an eruptive flare… We present the first direct evidence of a fast CME driven bythe prior formation and destabilization of a coronal magnetic flux rope formed during the confined flare on July 18…” 1. Движение петлеобразных структур вначале было зарегистрировано в 03:34:45 UT на изображениях в ~131Å, т.е. при более горячей температуре корональной плазмы Fe XX 1*107oK. 2. Наблюдалось движение нескольких петлеобразных структур в направлении от центра вспышки. 3. Выявленные в УФ-диапа-зоне петлеобразные структу-ры сформировали фронталь-ную структуру выброса мас-сы, «воздействуя» на выше-расположенные корональные петли. NOAA 11429 NOAA 11429 М1.5

  8. Начальная фаза формирования коронального выброса массы типа «гало» по данным SDO/AIA Fe XIV 211 Å 2*106oK и Fe XII1.25*106 oK • • • • • • После начала поступательного движения петлеобразных структур в ~131Å наблюдалось в момент времени 03:37:36 UT увеличение яркости петель в ~211 Å. После увеличения яркости мелкомасштабных петлеоб-разных структур в~211Å наблюдалось поступательное их движение. На ~211Å удалось зарегистрировать формиро-вание фронтальной структуры выброса массы, который уже в поле зрения SDO/AIA имел форму «гало». Позже в 03:38:43 UT наблюдалось увеличение яркости петель в ~193Å. Движение мелкомасштабных петлеобразных структур нача-лось в 03:38:09 UT. Наблюдалось формирование фронтальной структуры в ~193 Å; часть петель двигались в направлении к области источника вспышки. В итоге сформировалась область потемнения между фронтальной структурой и петлями, которые двигались к источнику вспышки.

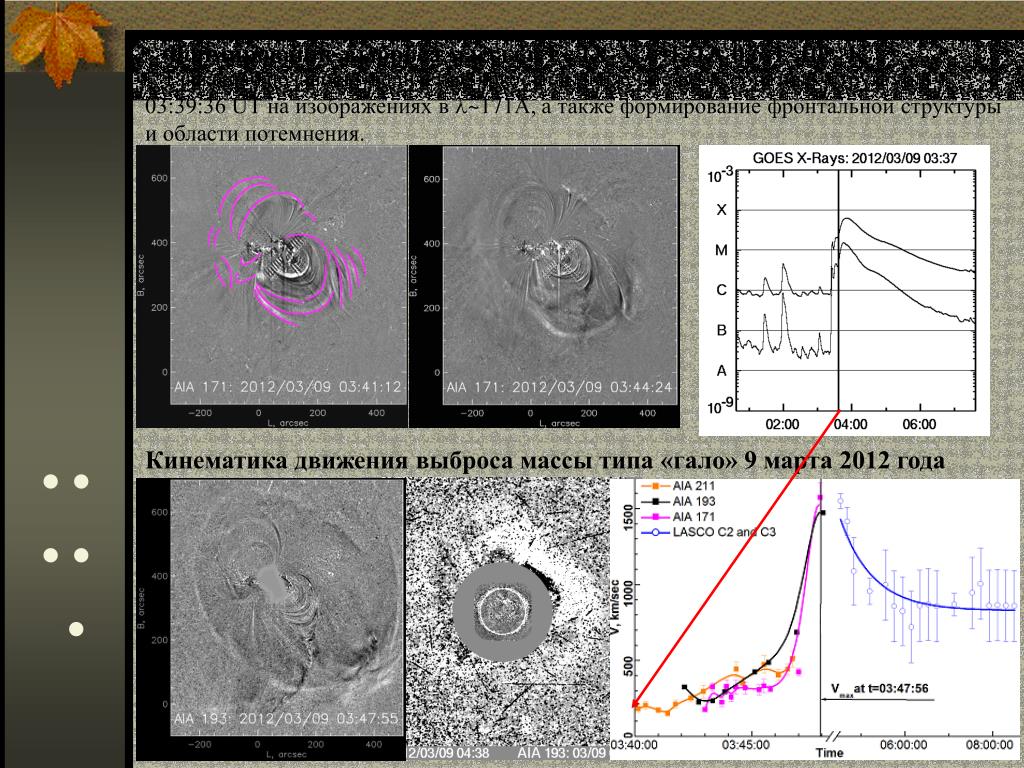

  9. Формирование выброса массы в Fe IX-X λ~171Å 0,6-1*106оК Также наблюдалось увеличение яркости и движение петлеобразных структур в 03:39:36 UT на изображениях в ~171Å, а также формирование фронтальной структуры и области потемнения. • • • • • Кинематика движения выброса массы типа «гало» 9 марта 2012 года

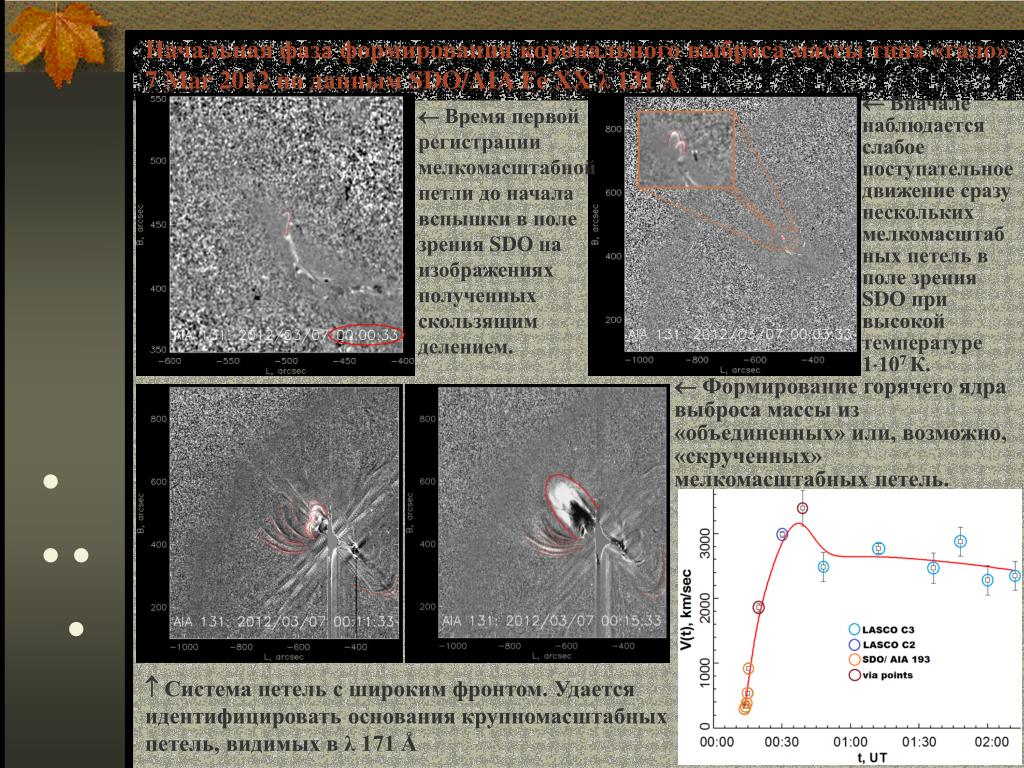

  10. Начальная фаза формирования коронального выброса массы типа «гало» 7 Mar 2012 по данным SDO/AIA Fe XX λ 131 Å • • • • Вначале наблюдается слабое поступательное движение сразу нескольких мелкомасштабных петель в поле зрения SDO при высокой температуре 1107 К.  Время первой регистрации мелкомасштабной петлидо начала вспышки в поле зрения SDO на изображениях полученных скользящим делением.  Формирование горячего ядра выброса массы из «объединенных»или, возможно,«скрученных» мелкомасштабных петель.  Система петель с широким фронтом. Удается идентифицировать основания крупномасштабных петель, видимых в λ 171 Å

  11. Нарушение равновесия петлеобразных структур вследствие всплытия нового магнитного потока в исследуемых длинах волн • Time variations in the field imbalance in the region of three flares independent of CMEs. The Xray flare onset dates areindicated. Examples of <BL>(t) and <|BL|>(t) time profiles for flares related to the fastest HCMEs (V ≥ 1500 km/s), obtained using theMDI magnetograms with a time resolution of 96 min. |BL| > 100 G; one scale division is 4.5 h.

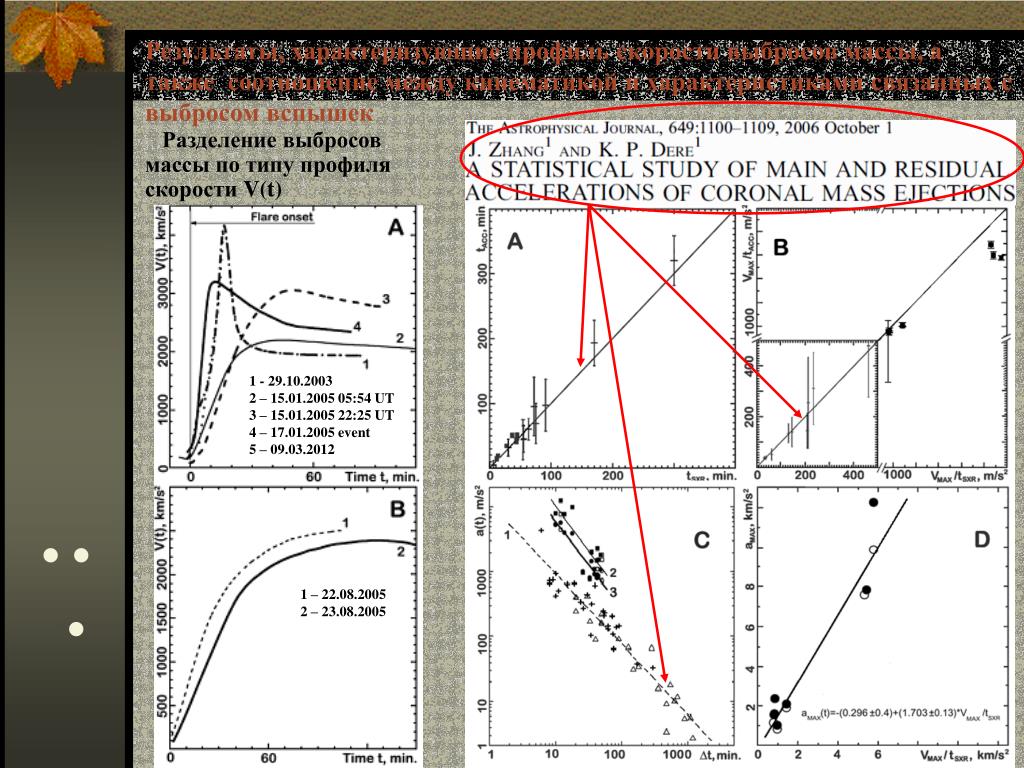

  12. Результаты, характеризующие профиль скорости выбросов массы, а также соотношение между кинематикой и характеристиками связанных с выбросом вспышек • • • Разделение выбросов массы по типу профиля скорости V(t) 1 - 29.10.2003 2 – 15.01.2005 05:54 UT 3 – 15.01.2005 22:25 UT 4 – 17.01.2005 event 5 – 09.03.2012 1 – 22.08.2005 2 – 23.08.2005

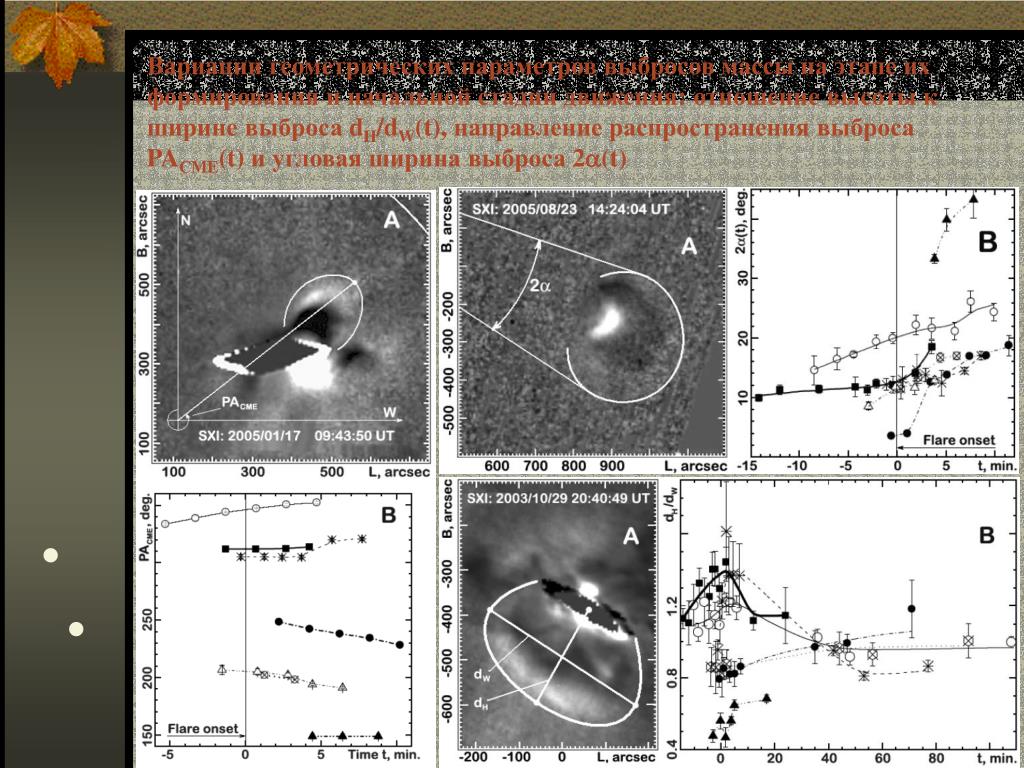

  13. Вариации геометрических параметров выбросов массы на этапе их формирования и начальной стадии движения: отношение высоты к ширине выброса dH/dW(t), направление распространения выброса PACME(t) иугловая ширина выброса 2(t) • •

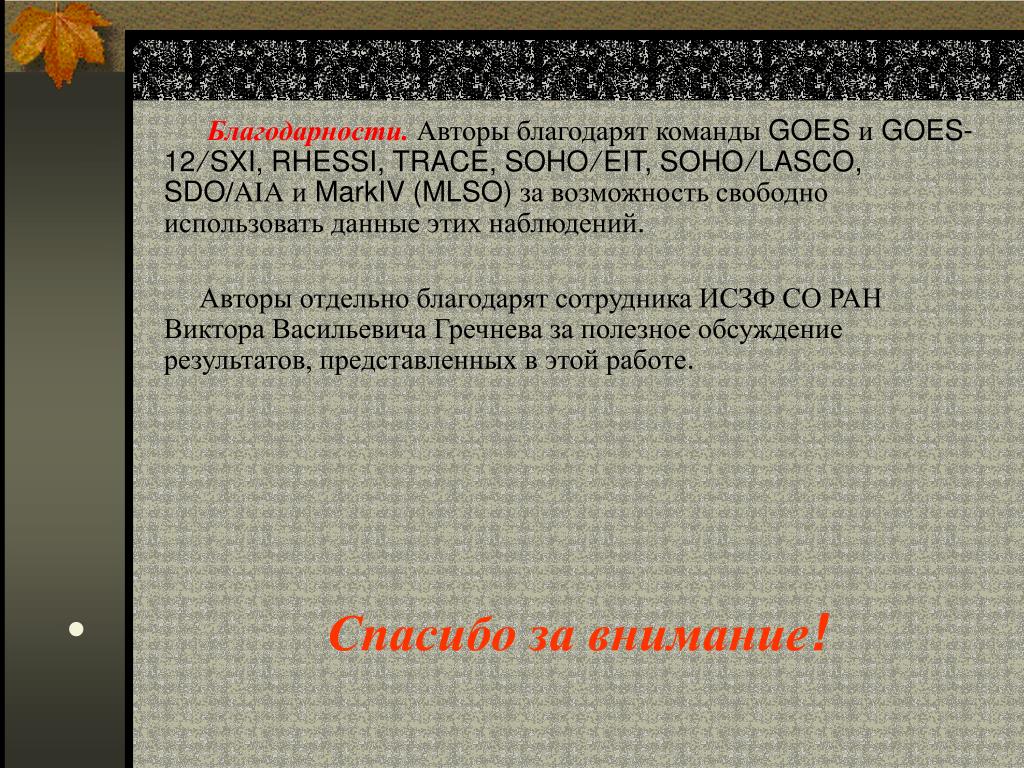

  14. • Благодарности.Авторы благодарят команды GOES и GOES-12/SXI, RHESSI, TRACE, SOHO/EIT, SOHO/LASCO, SDO/AIAи MarkIV (MLSO) за возможность свободно использовать данные этих наблюдений. Авторы отдельно благодарят сотрудника ИСЗФ СО РАН Виктора Васильевича Гречнева за полезное обсуждение результатов, представленных в этой работе. Спасибо за внимание!
