  1. Pilot presentation RICH Nederlandse Organisatie voor Wetenschappelijk Onderzoek

  2. Introduction • RICH = Reading Images for the Cultural Heritage • Two pilot projects • Application for semi-automatic dendrochronology • Content-based image retrieval for historical glass • Today, focus on the latter project Nederlandse Organisatie voor Wetenschappelijk Onderzoek

  3. Introduction • Classification of archaeological artefacts • Now performed manually by experts • Expert compares artefact with objects from reference collection • Reference collections consist of drawings in books • Thus: slow, subjective, and error-prone process Nederlandse Organisatie voor Wetenschappelijk Onderzoek

  4. Example • An archaeological artefact: Nederlandse Organisatie voor Wetenschappelijk Onderzoek

  5. Example • And its corresponding drawing:  Nederlandse Organisatie voor Wetenschappelijk Onderzoek

  6. The task • Given an artefact photograph • Find the most ‘similar’ drawings • Speeds up the classification process • Can give archaeological experts new insights Nederlandse Organisatie voor Wetenschappelijk Onderzoek

  7. The problem • Drawings contain no color information • Drawings contain only very abstract texture representation • Texture hard to extract from glass photographs • Thus: only outer shape information is accurate • Shape matching Nederlandse Organisatie voor Wetenschappelijk Onderzoek

  8. Shape matching • Several approaches in literature: • Shape contexts (Belongie, 2000) • Curvature scale spaces (Mokhtarian, 1996) • Turning functions (Tanase, 2003) • Dynamic programming (Petrakis, 2002) • Moment invariants (Hu, 1962) • Hausdorff, Procrustes, etc. • MPEG-7 standard: Curvature scale spaces Nederlandse Organisatie voor Wetenschappelijk Onderzoek

  9. Shape matching • For today, focus on: • Shape contexts • Curvature scale space • Desired properties of approach: • Invariant to scale, translation, and rotation • Robust to distortions due to • Broken artefacts • 3D rotations • Drawing interpretations Nederlandse Organisatie voor Wetenschappelijk Onderzoek

  10. Broken artefacts  Nederlandse Organisatie voor Wetenschappelijk Onderzoek

  11. Or worse… Nederlandse Organisatie voor Wetenschappelijk Onderzoek

  12. 3D rotations  Nederlandse Organisatie voor Wetenschappelijk Onderzoek

  13. Shape contexts • Sample points from outer contour • For all points: • Compute angle (relative to baseline) and distance to all other points in coarsely discretized log-polar space • All resulting histograms form the shape representation Nederlandse Organisatie voor Wetenschappelijk Onderzoek

  14. Shape contexts • Matching using startpoint invariant k-NN classifier (using χ2-distance) • Startpoint invariance obtained by circular shifting one of the histograms Nederlandse Organisatie voor Wetenschappelijk Onderzoek

  15. Curvature scale space • Determine positions of zero-crossings of curvature for an ‘evolving’ shape contour • Curvature is a function that is 0 for a straight line, and 1 / r for a circle with radius r • Shape evolution: convolve coordinates with 1D Gaussian kernel with increasing variance Nederlandse Organisatie voor Wetenschappelijk Onderzoek

  16. Shape evolution • Evolving shape with curvature zero-crossings: Nederlandse Organisatie voor Wetenschappelijk Onderzoek

  17. Curvature scale space • CSS image: • Align CSS by aligning global maximum • Sum distances between main peaks Nederlandse Organisatie voor Wetenschappelijk Onderzoek

  18. Results • Low identification performance (as expected) due to difficult dataset Nederlandse Organisatie voor Wetenschappelijk Onderzoek

  19. Results • We examined various variations, such as quantization in shape context space, etc. • Best performance: 33% for hitlist size 10 Nederlandse Organisatie voor Wetenschappelijk Onderzoek

  20. Results • However: • For ‘good’ artefacts results are encouraging • Shape analysis on reference collection allows for making ‘shape maps’ (using MDS) • This allows for archaeologists to create new typologies (since typologies are not ‘fixed’) • Allows for new methods of presenting collections • Good results expected for flint data Nederlandse Organisatie voor Wetenschappelijk Onderzoek

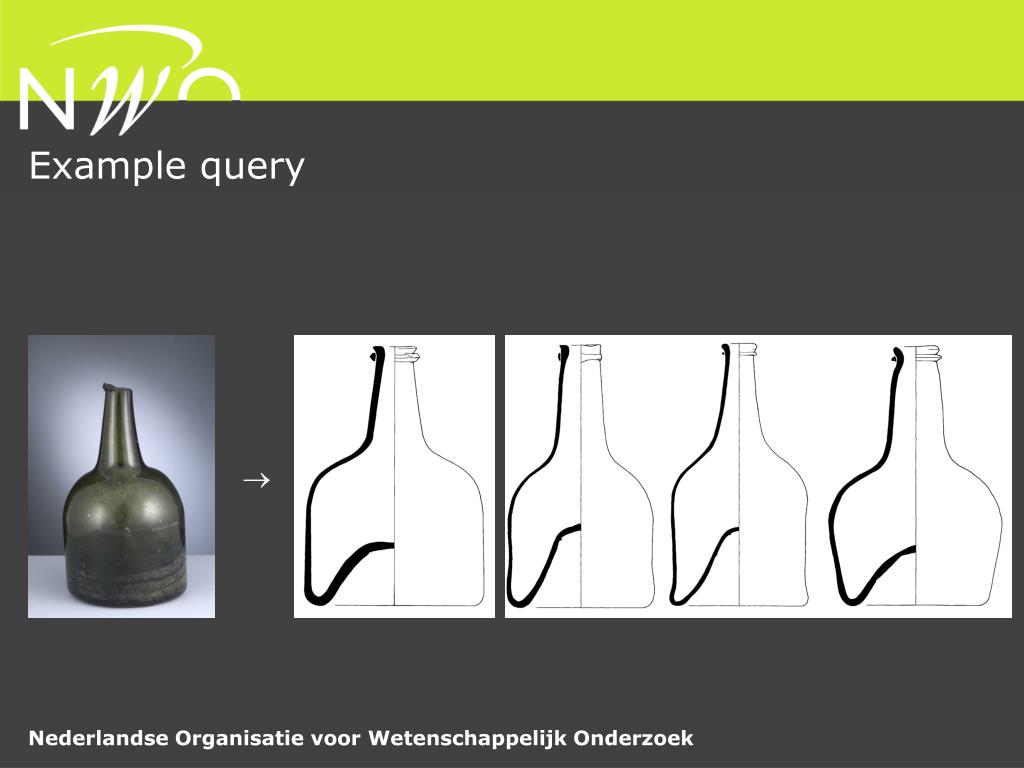

  21. Example query  Nederlandse Organisatie voor Wetenschappelijk Onderzoek

  22. Applications • Matlab application (local) Nederlandse Organisatie voor Wetenschappelijk Onderzoek

  23. Applications • Navigation structure for collection presentation • Precalculated and stored in database http://www.referentiecollectie.nl/richglas Nederlandse Organisatie voor Wetenschappelijk Onderzoek

  24. Applications • Web-based CBIR tool • Servlet running on webserver (using Tomcat) • User uploads photograph to webserver • Sends query image to UM calculation server (using RMI) • RMI server executes original Matlab-scripts (using JMatLink) • Results are sent back to servlet • Servlet generates result pages • Advantages: no local calculations, no porting of code Nederlandse Organisatie voor Wetenschappelijk Onderzoek

  25. Conclusions • Matching glass artefacts with drawings is a difficult problem • Shape context matching outperforms (MPEG-7 standard) CSS matching • Allows for shape analysis of reference collection • Number of (preliminary) applications delivered • We expect shape matching to be usefull for flint data • Possible improvements: • Incorporating texture features • Design of shape matching methods for partial shape matching using closed contours Nederlandse Organisatie voor Wetenschappelijk Onderzoek

  26. Questions ? Nederlandse Organisatie voor Wetenschappelijk Onderzoek
