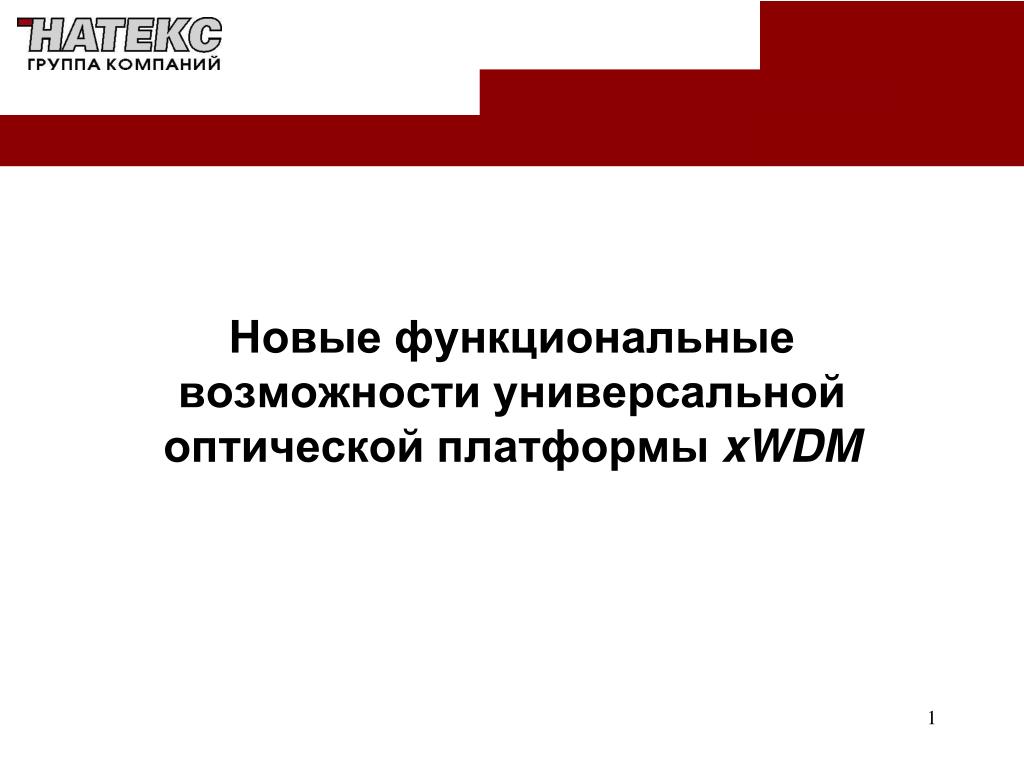

  1. Новые функциональные возможности универсальной оптической платформы xWDM

  2. Универсальная оптическая платформаxWDM Назначение • Высокоскоростная передача данных по ВОЛС • Мультиплексирование оптических каналов (CWDM/DWDM) • Преобразование оптических сигналови сред передачи • Построение оптических сетей доступа • Построение сетей mobile backhaul

  3. Универсальная оптическая платформаxWDM • Широкий набор оптических преобразователей • Транспондеры 125М-4,25G 3R • Транспондеры 10G 3R • Транспондеры 40G с поддержкой QSFP+ • Мукспондеры 2х1.25G  2.5G • Медиа-конверторы с встроенными оптическими п/п • Медиа-конверторы с SFP п/п • Встроенные C/DWDM Mux/Demux • Встроенные OADM модули • Решения для передачи 10G на дальние расстояния • WEB и SNMP управление

  4. Управляемое шасси • Компактный конструктив 2U, 19’’ • Резервируемые блоки питания ~220Ви/или -48В • 16 слотов для установки модулей транспондеров, медиаконвертерови xWDM Mux/Demux • CLI, WEB и SNMP управление • Каскадирование до 8 кассет FG-xWDM-R

  5. Преобразователь 40G FG-xWDM-40G(3R)-xx Модуль настольного исполнения: FG-xWDM-40G(3R)-SA Плата в шасси: FG-xWDM-40G(3R)-RM • Поддерживает 40G преобразование QSFP+  QSFP+ • Поддерживает преобразование 1*40G  4*10G • Поддерживает функцию 3R • Поддерживает DDMI и PRBS • Применяется как преобразовательQSFP+ п/пна скоростях 40Гбит/с или как оптический повторитель сигнала, который реализует функцию выравнивания тактовой частоты и воспроизведения (регенерации), что позволяет значительно увеличить дистанцию передачи оптического сигнала.

  6. XFP; SFP+ Преобразователь 10G FG-xWDM-1TP(3R)-XFP-xx Модуль настольного исполнения: FG-xWDM-1TP(3R)-XFP-SA Плата в шасси: FG-xWDM-1TP(3R)-XFP-RM • ПреобразователиFG-xWDM-1TP(3R)-XFP-xx имеют высокую производительность и могут быть использованы: • Как преобразователи XFP XFP; SFP+ XFP; SFP+ SFP+или оптика медь на скорости 10Гбит/с • Как оптические повторители сигнала” для увеличения дальности передачи оптического сигнала. • Поддерживает п/п технологий CWDM/DWDM

  7. Мукспондер 2х1.25G 2.5G Агрегация двух GE портов в один 2,5GEuplink Поддержка технологий CWDM/DWDM Поддержка IEEE802.3z/ab 1000BASE-FX/TX (Gigabit Ethernet) Настольное исполнение или модуль в кассету FG-xWDM-R Модуль настольного исполнения: FG-xWDM-1MP(3R)-XFP-SA

  8. Одноканальный xWDM SFP-SFP транспондер FG-WDM-1TP(3R) Модуль настольного исполнения : Плата в шасси : FG-WDM-1TP(3R)-RM FG-WDM-1TP(3R)-SA Транспондер FG-WDM-1TP(3R)-xx применяется как преобразователь SFP-SFPна скоростях (125Мбит/с~4.25Гбит/с) или как оптический повторитель сигнала, который реализует функцию выравнивания тактовой частоты и воспроизведения (регенерации), что позволяет значительно увеличить дистанцию передачи оптического сигнала. Транспондер FG-WDM-1TP(3R)-xx преобразует волны CWDM / DWDM технологий

  9. Мультиплексор 2E1+1GE FG-xWDM-2E1-GE-xx Плата в шасси: FG-xWDM-2E1-GE-RM Модуль настольного исполнения: FG-xWDM-2E1-GE-SA • Передача 2 потоков Е1и GE • Поддержка CWDM/DMDM технологий • Настольное исполнение и модуль в кассету FG-xWDM-R

  10. Управление • Командная строка CLI • WEB интерфейс • SNMP управление • Система комплектуется графической системой управления

  11. Управление Интерфейс управления кассетой Пул до 8ми кассет Установленные устройства

  12. Управление Интерфейс управления устройством

  13. Управление Контроль параметров оптических п/п

  14. Система передачи на дальние расстояния FG-WDM-LFO-100 • Линейная скорость 10G • Количество линейных волокон ОДНО • Расстояние >100 км • SNMP управление • Демонстрация на выставке Связь’2013
