โครงข่าย โทรคมนาคมเพื่อ การศึกษา ขั้น พื้นฐาน ( OBEC Network)

1. โครงข่ายโทรคมนาคมเพื่อการศึกษาขั้นพื้นฐาน (OBEC Network) วันที่ 26สิงหาคม 2557 ณ ห้องประชุมไพรวัลย์ธารา สพป.พัทลุง เขต 2 ศูนย์เทคโนโลยีสารสนเทศเพื่อการศึกษา สำนักงานเขตพื้นที่การศึกษาประถมศึกษาพัทลุง เขต 2

2. OBEC-Net Network

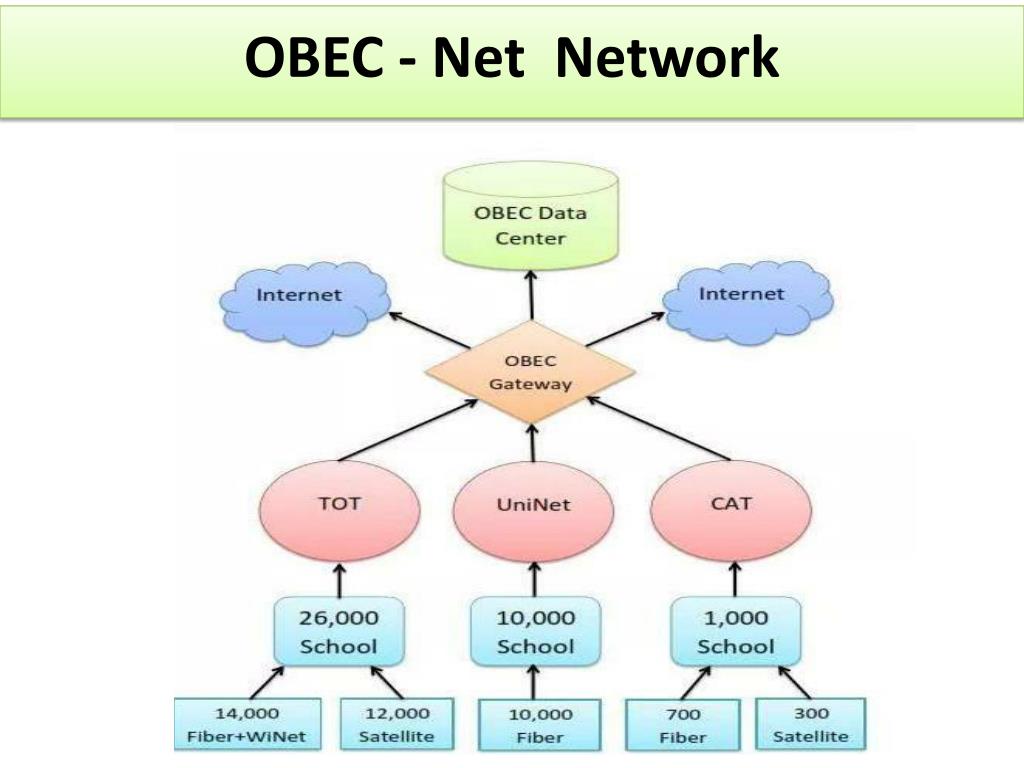

3. OBEC - Net Network

4. OBEC - Net Network

5. ผู้ให้บริการอินเทอร์เน็ตใน OBEC-Net Network

6. รูปแบบสื่อสัญญาณอินเทอร์เน็ตรูปแบบสื่อสัญญาณอินเทอร์เน็ต OBEC-Net

7. รูปแบบสื่อสัญญาณอินเทอร์เน็ตรูปแบบสื่อสัญญาณอินเทอร์เน็ต สกอ. UniNet

8. คณะรัฐมนตรีได้อนุมัติให้ สกอ.ดำเนินการโครงการพัฒนาเครือข่ายสารสนเทศ เพื่อพัฒนา การศึกษา (UniNet) เพื่อขยายโอกาสทางการศึกษา 2552

9. คณะรัฐมนตรีได้อนุมัติให้ดำเนินการโครงการพัฒนาเครือข่ายสารสนเทศเพื่อพัฒนาการศึกษา (UniNet) เพื่อรองรับการศึกษาทั้งระบบ โดยการสร้างโครงข่ายเคเบิลใยแก้วนำแสงโดยหน่วยงานในสังกัด สพฐ.ได้รับการเชื่อมต่อโครงข่าย เคเบิลใยแก้วนำแสง จำนวน 2,000 แห่ง 2552

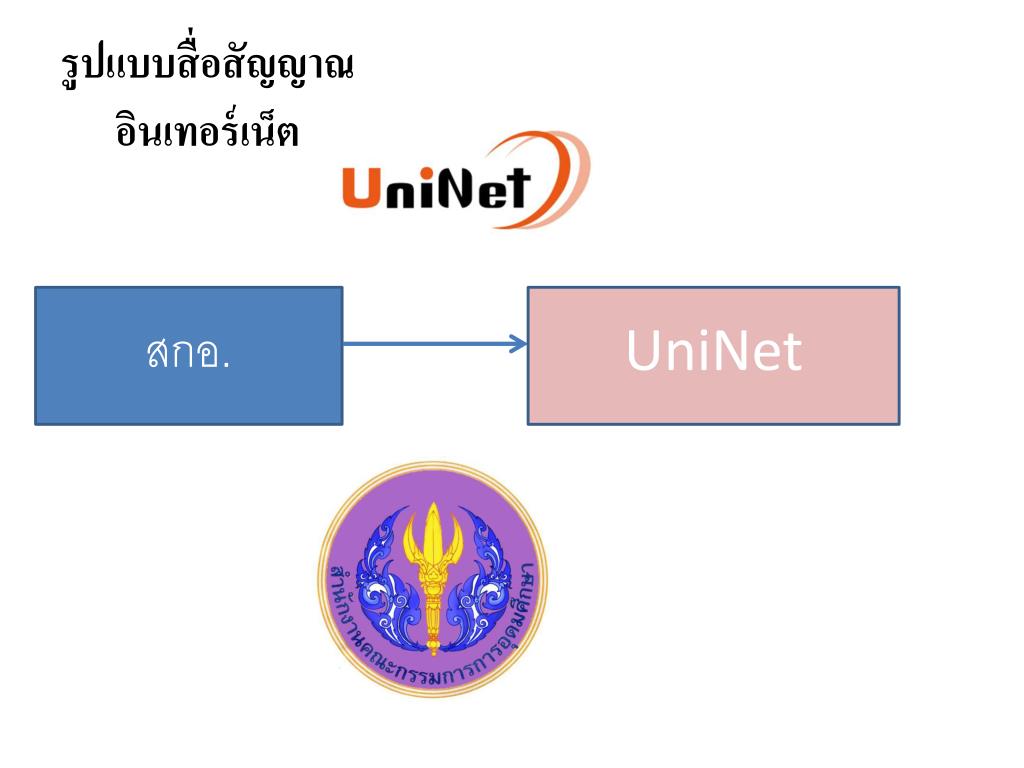

10. รูปแบบสื่อสัญญาณอินเทอร์เน็ตรูปแบบสื่อสัญญาณอินเทอร์เน็ต สกอ. UniNet

11. 2555-2557 สกอ. ได้ดำเนินการขยายโครงข่ายสายเคเบิลใยแก้วนำแสง (Fiber Optic Cable Network) ภายใต้โครงการเครือข่ายการศึกษาแห่งชาติ(NEdNet ) โดยขยายระบบเครือข่ายจากโครงการเดิมออกไปอีก เพื่อให้ครอบคลุมพื้นที่มากขึ้น

12. รูปแบบสื่อสัญญาณอินเทอร์เน็ตรูปแบบสื่อสัญญาณอินเทอร์เน็ต สกอ. UniNet สพฐ. NedNet

13. รูปแบบสื่อสัญญาณอินเทอร์เน็ตรูปแบบสื่อสัญญาณอินเทอร์เน็ต OBEC-Net

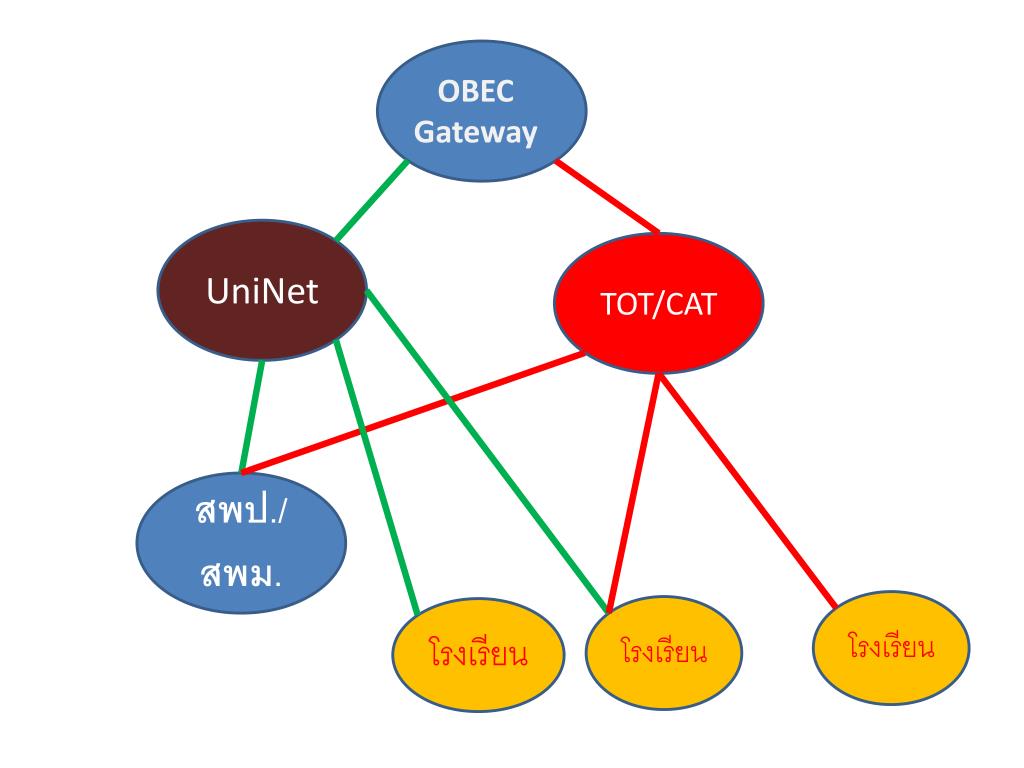

14. OBEC Gateway UniNet TOT/CAT สพป./สพม. โรงเรียน โรงเรียน โรงเรียน

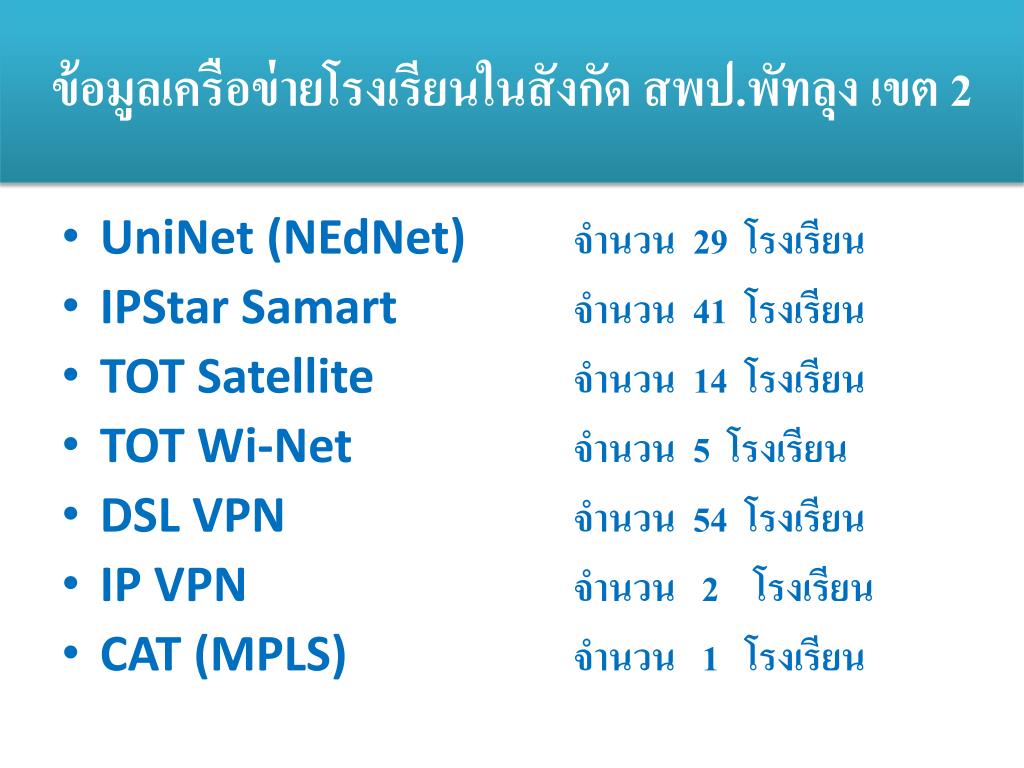

15. ข้อมูลเครือข่ายโรงเรียนในสังกัด สพป.พัทลุง เขต 2 • UniNet (NEdNet) จำนวน 29 โรงเรียน • IPStarSamartจำนวน 41 โรงเรียน • TOT Satellite จำนวน 14 โรงเรียน • TOT Wi-Net จำนวน 5 โรงเรียน • DSL VPN จำนวน 54 โรงเรียน • IP VPN จำนวน 2 โรงเรียน • CAT (MPLS) จำนวน 1 โรงเรียน

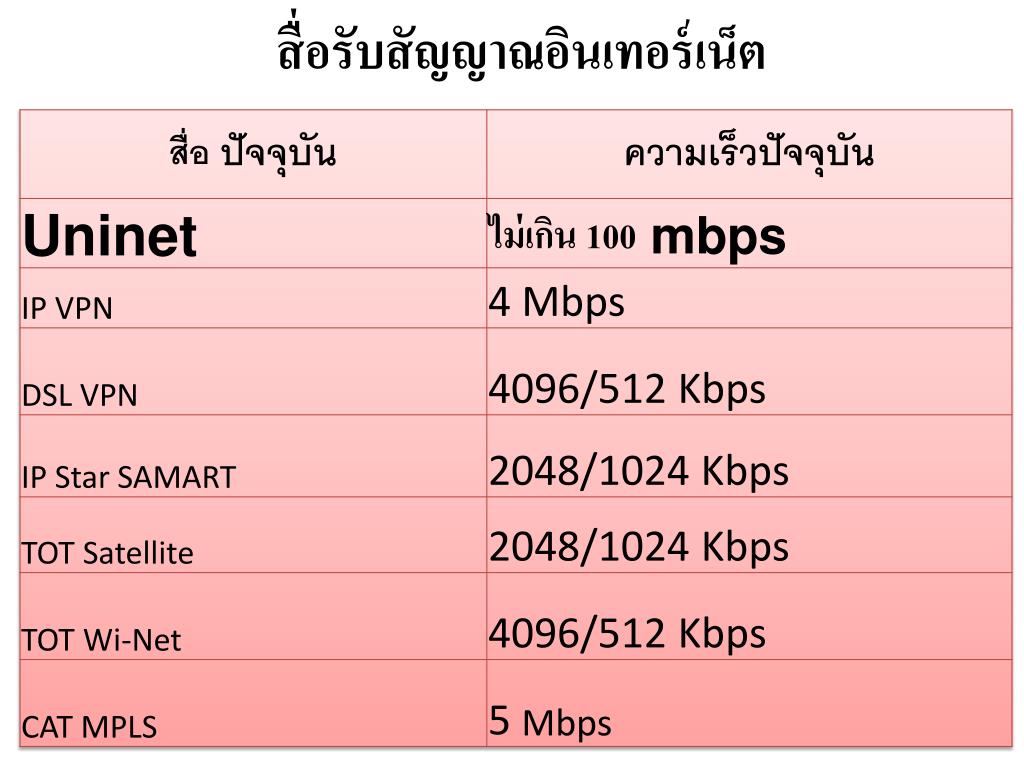

16. สื่อรับสัญญาณอินเทอร์เน็ตสื่อรับสัญญาณอินเทอร์เน็ต

17. IP STAR SAMART • TOT Satellite • TOT WI-Net • Fiber Optic

18. IPStarSamart TOT Satellite

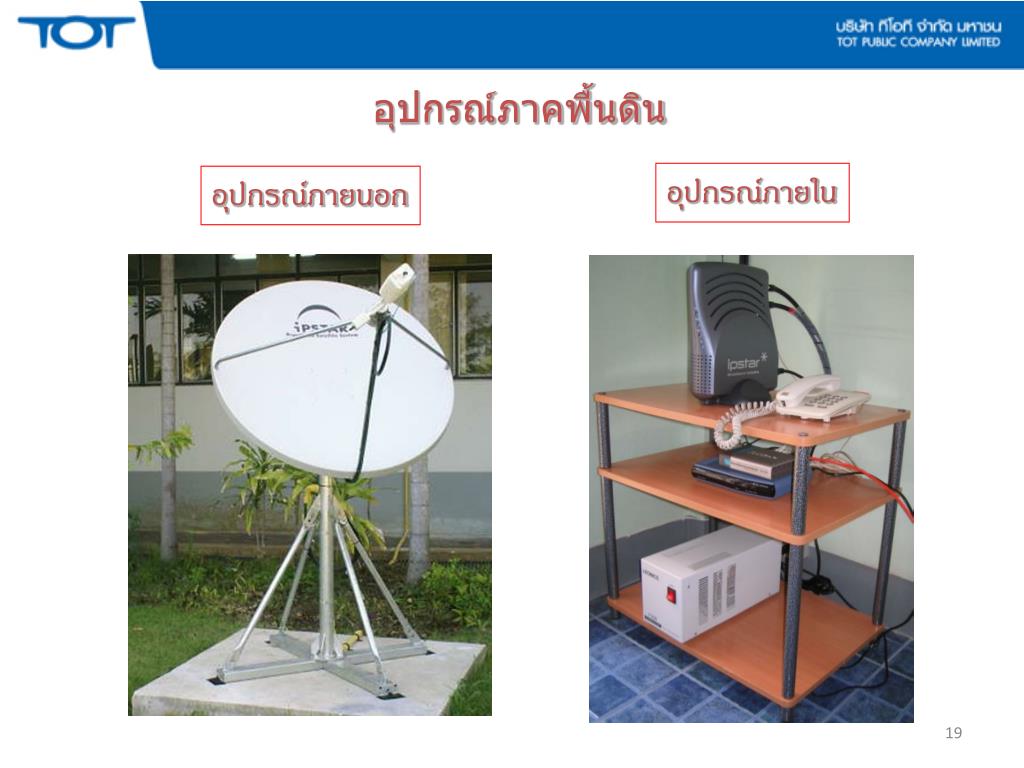

19. อุปกรณ์ภาคพื้นดิน อุปกรณ์ภายใน อุปกรณ์ภายนอก

20. รุ่นเก่า

21. รุ่นใหม่

22. การเชื่อมต่ออุปกรณ์เครือข่ายภายในการเชื่อมต่ออุปกรณ์เครือข่ายภายใน ATA Switch

23. รูปด้านหลังของ IPSTAR Satellite Terminal (CBx.) • สายสัญญาณด้านส่ง(Tx) • สายสัญญาณด้านรับ(Rx) • ช่องต่อสาย USB (ใช้ควบคุมอุปกรณ์) • ช่องต่อสาย LAN • พัดลมระบายความร้อน • ช่องต่อสายไฟฟ้าเลี้ยงอุปกรณ์ • และสวิทช์ปิด-เปิด

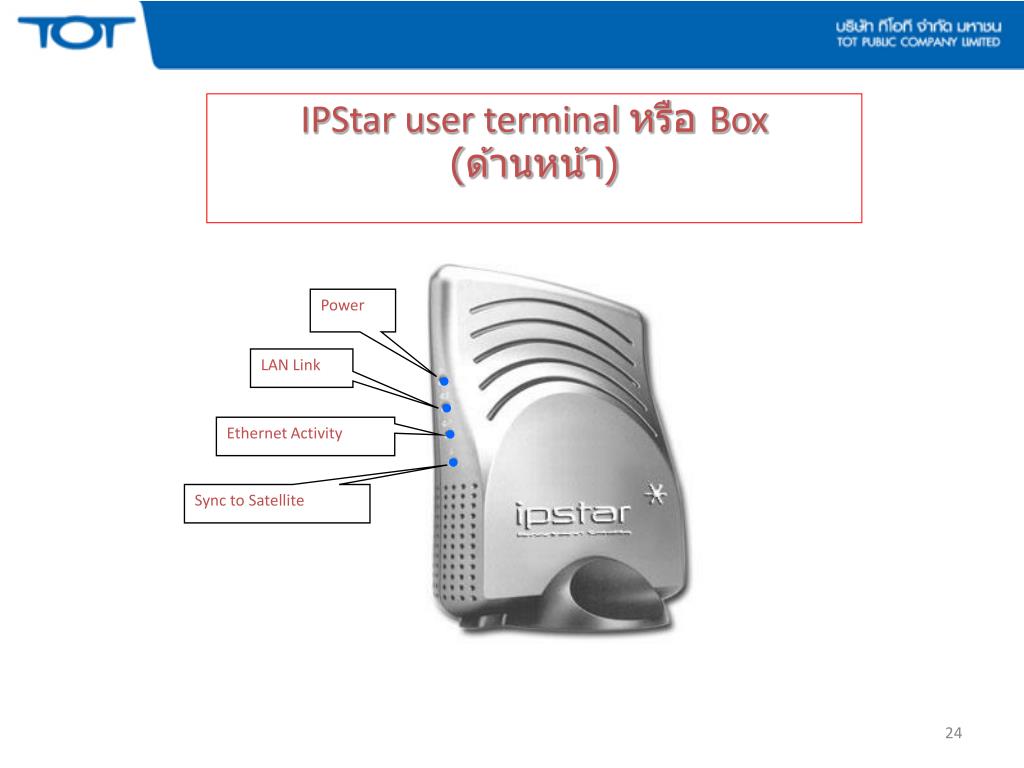

24. IPStar user terminal หรือ Box (ด้านหน้า) Power LAN Link Ethernet Activity Sync to Satellite

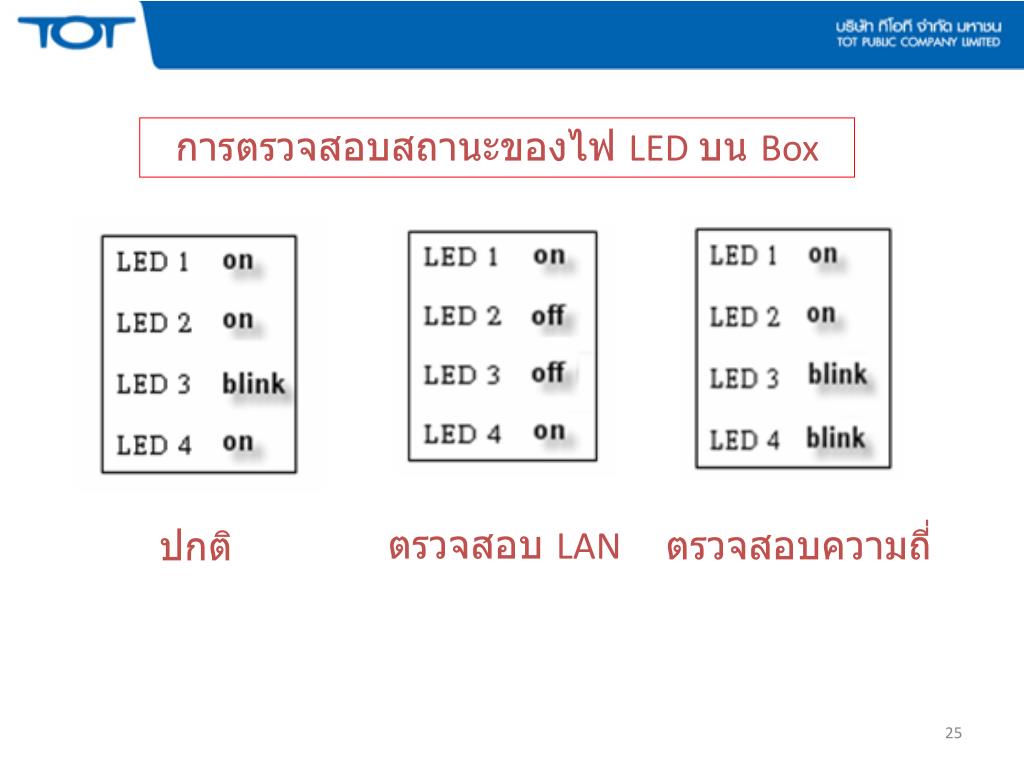

25. การตรวจสอบสถานะของไฟ LED บน Box ตรวจสอบความถี่ ปกติ ตรวจสอบ LAN

26. TOT Wi-net อุปกรณ์รับสัญญาณ ยี่ห้อ ubiquity

27. TOT Wi-net อุปกรณ์รับสัญญาณ ยี่ห้อ ubiquity

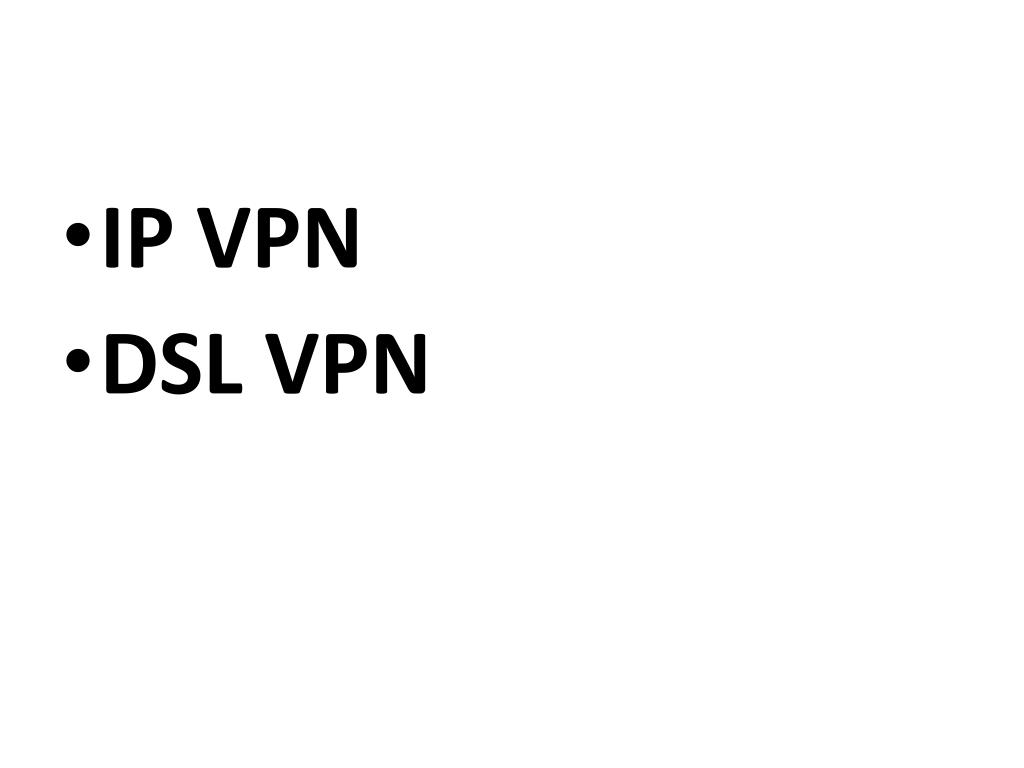

29. IP VPN • DSL VPN

30. Call Center TOT • 1477 • 021590623-45

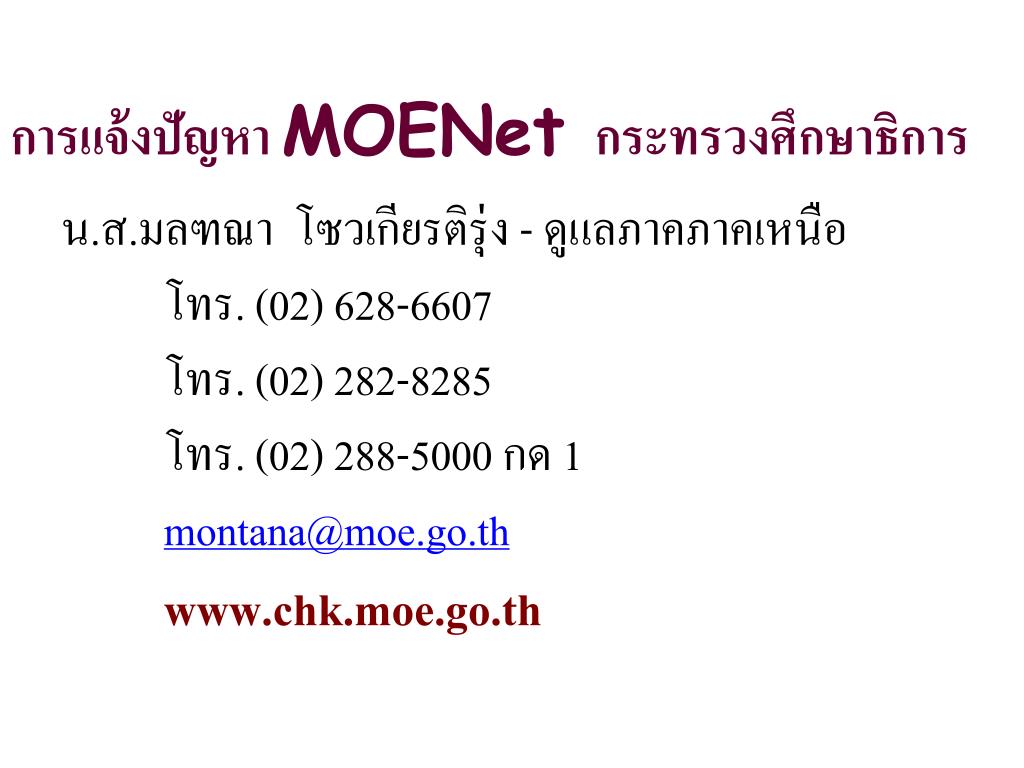

31. การแจ้งปัญหา MOENetกระทรวงศึกษาธิการ น.ส.มลฑณาโซวเกียรติรุ่ง - ดูแลภาคภาคเหนือ โทร. (02) 628-6607 โทร. (02) 282-8285 โทร. (02) 288-5000 กด 1 montana@moe.go.th www.chk.moe.go.th

33. UNINet FIBER OPTIC

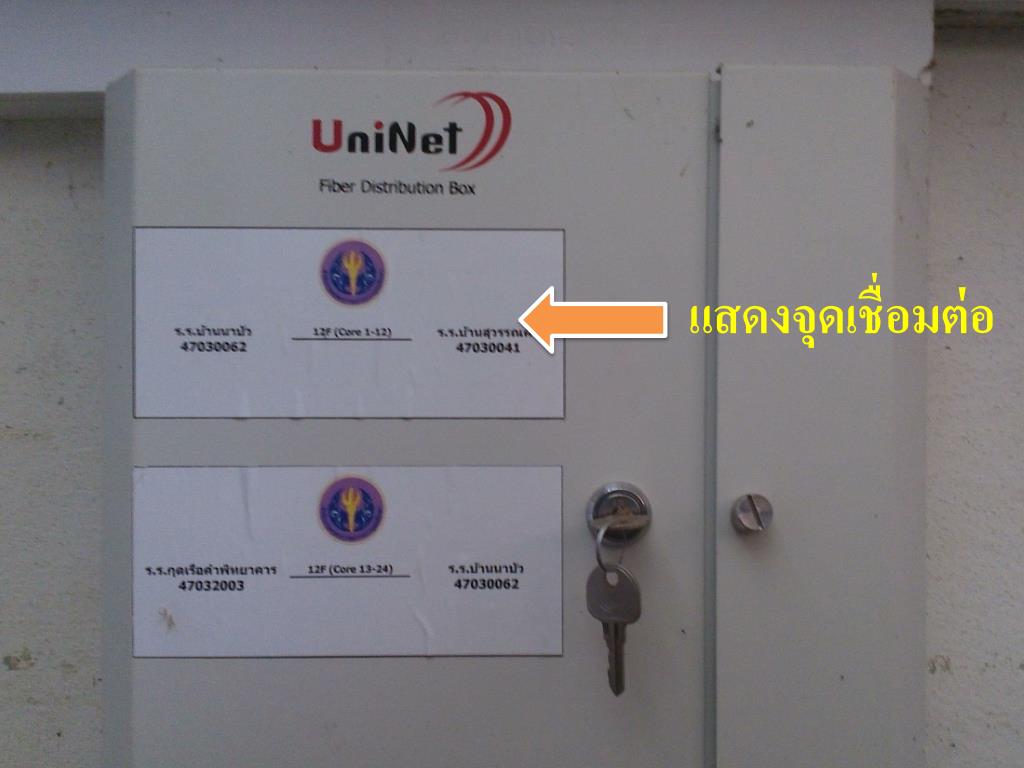

35. แสดงจุดเชื่อมต่อ

36. วิธีการตรวจสอบงานติดตั้งสายเคเบิลใยแก้วนำแสง • ทางกายภาพ (Physical Checking) Name Plate เก็บสาย FDF ป้าย FDF ป้ายบอกเส้นทาง และ Loop สาย

37. Router Cisco 800 (892W)

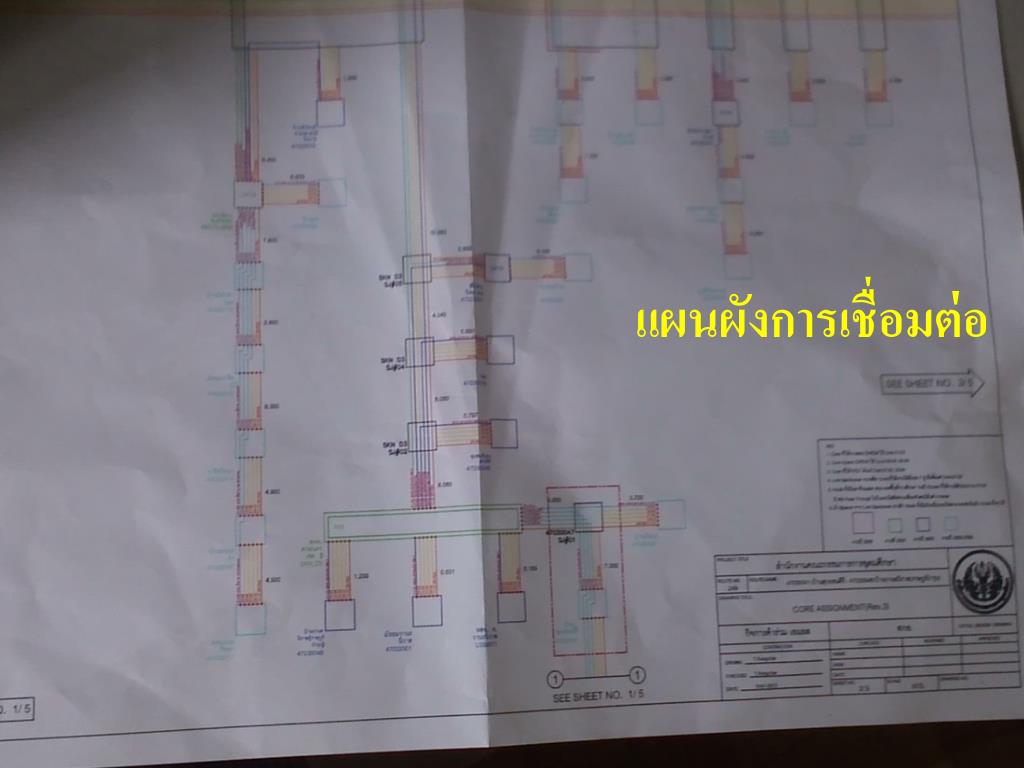

40. แผนผังการเชื่อมต่อ

41. ความเร็ว UNiNet • ปกติไม่เกิน 100 Mbps • โรงเรียน จะอยู่ประมาณ 30 Mbps

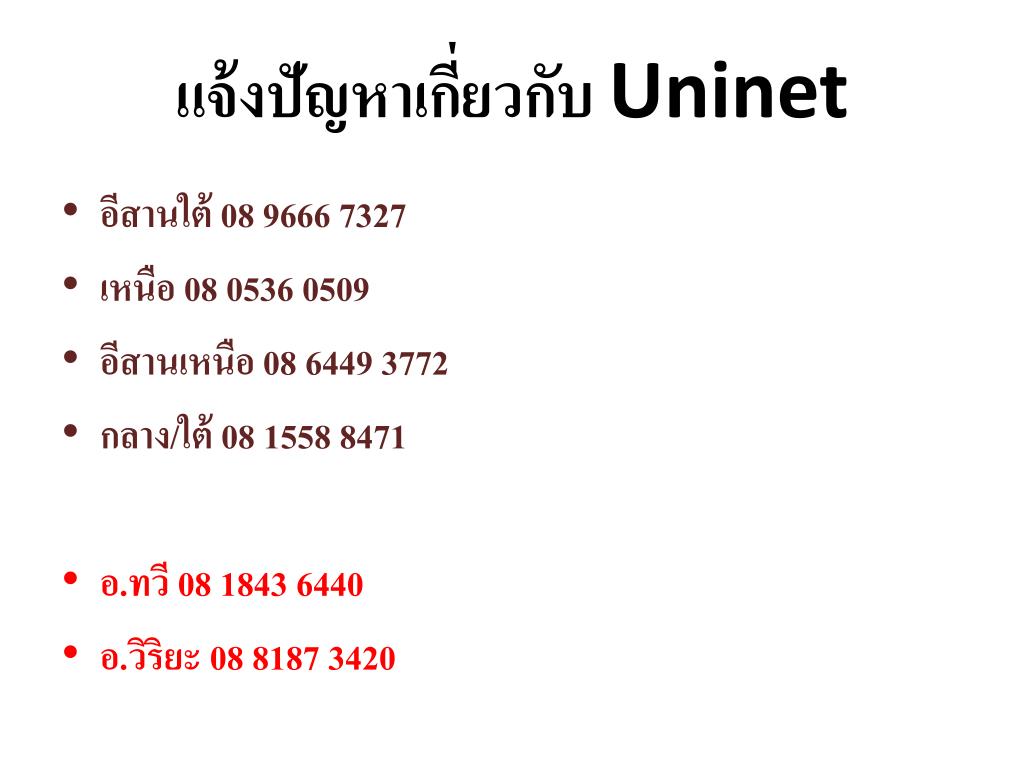

42. แจ้งปัญหาเกี่ยวกับ Uninet • อีสานใต้ 08 9666 7327 • เหนือ 08 0536 0509 • อีสานเหนือ 08 6449 3772 • กลาง/ใต้ 08 1558 8471 • อ.ทวี 08 1843 6440 • อ.วิริยะ 08 8187 3420

43. Call Center UniNet • 02-354-5678 • กด 4004-5 Mail • noc@uni.net.th

44. ระบบโครงข่ายไร้สายในโรงเรียนเพื่อการบริหารจัดการเครื่องคอมพิวเตอร์พกพา(OTPC Wi-Fi Network)

45. Firewall (Smart Gate) - ZyXEL

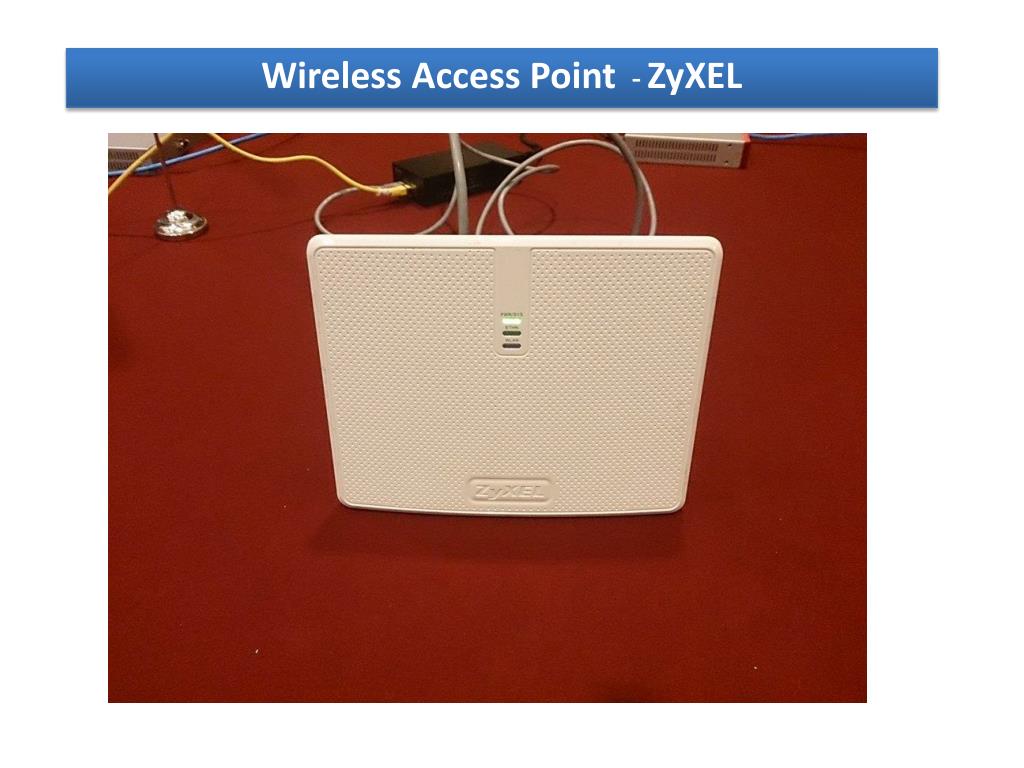

46. Wireless Access Point - ZyXEL

47. Wireless Access Point - HP
