专题 4 水面曲线画法

专题4 水面曲线画法

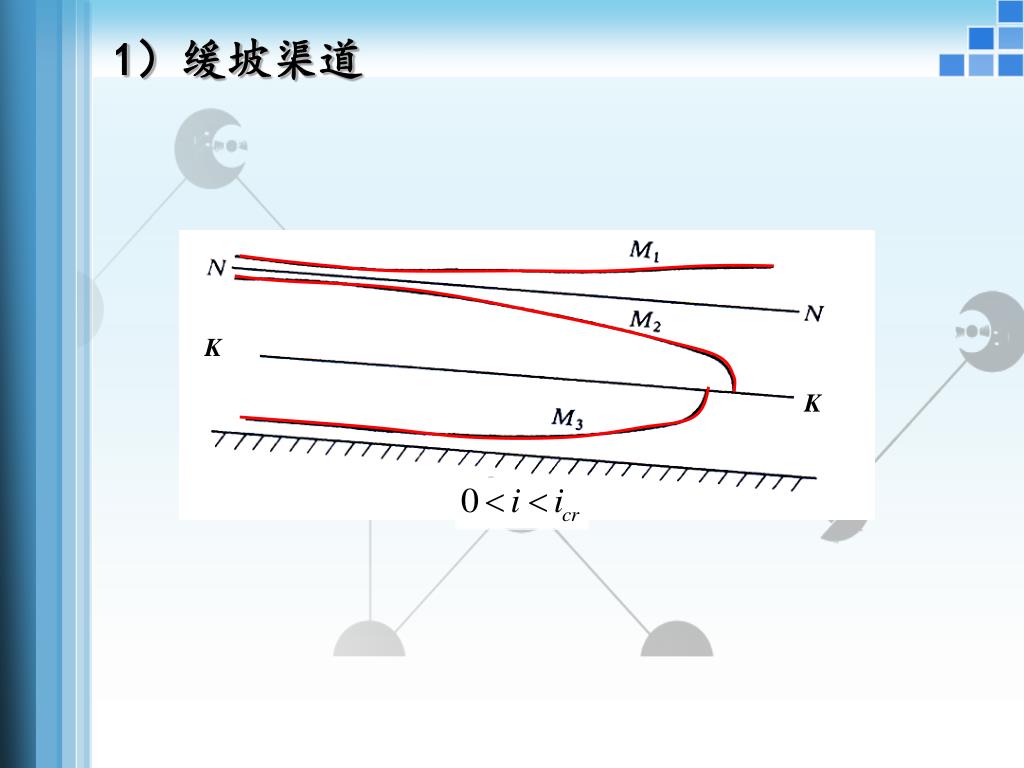

1）缓坡渠道 K K

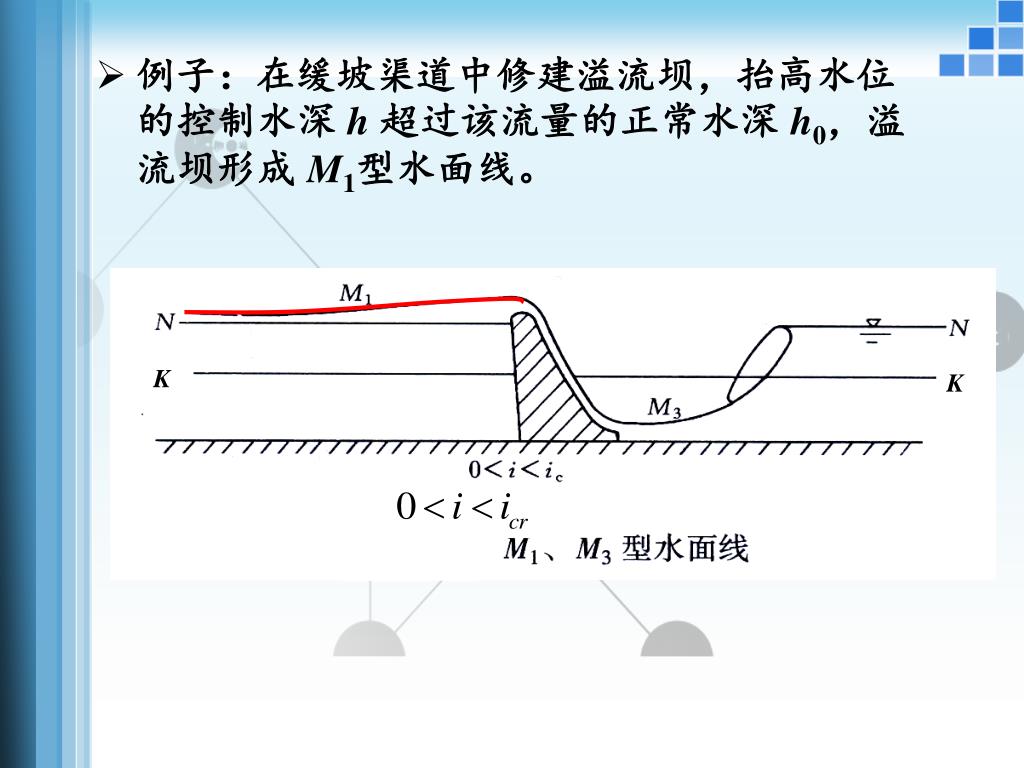

K K • 例子：在缓坡渠道中修建溢流坝，抬高水位的控制水深 h 超过该流量的正常水深 h0，溢流坝形成 M1型水面线。

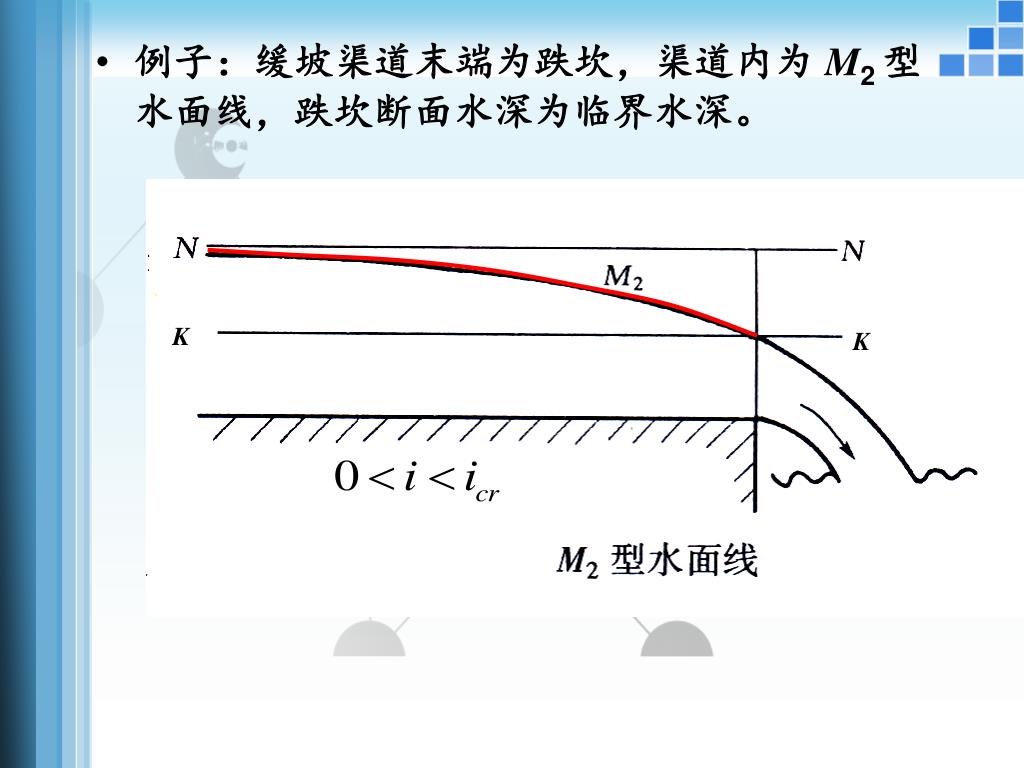

K K • 例子：缓坡渠道末端为跌坎，渠道内为 M2 型水面线，跌坎断面水深为临界水深。缓流

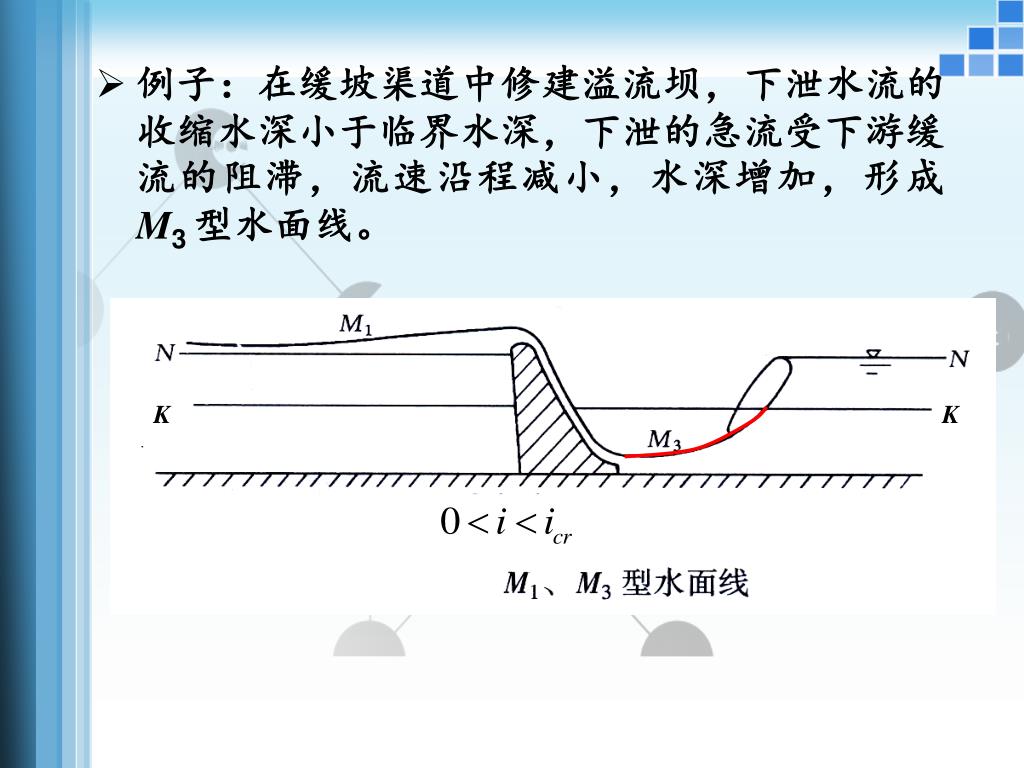

K K • 例子：在缓坡渠道中修建溢流坝，下泄水流的收缩水深小于临界水深，下泄的急流受下游缓流的阻滞，流速沿程减小，水深增加，形成 M3 型水面线。

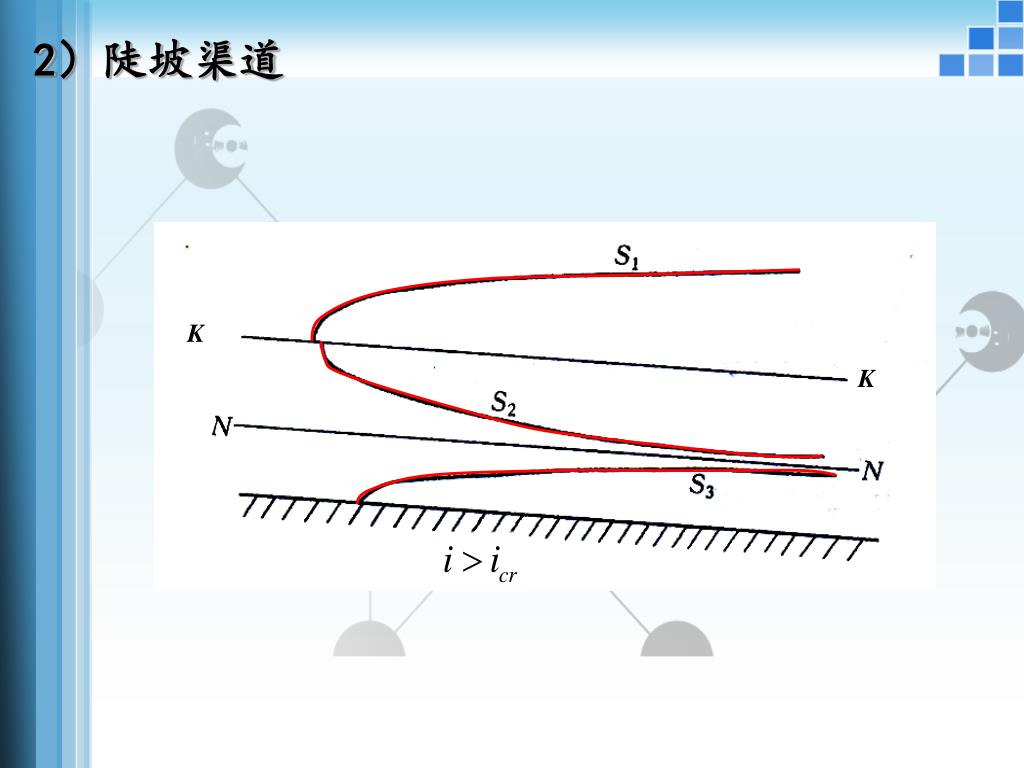

K K 2）陡坡渠道

K K • 例子：在陡坡渠道上修建溢流坝，上游形成 S1 型水面曲线

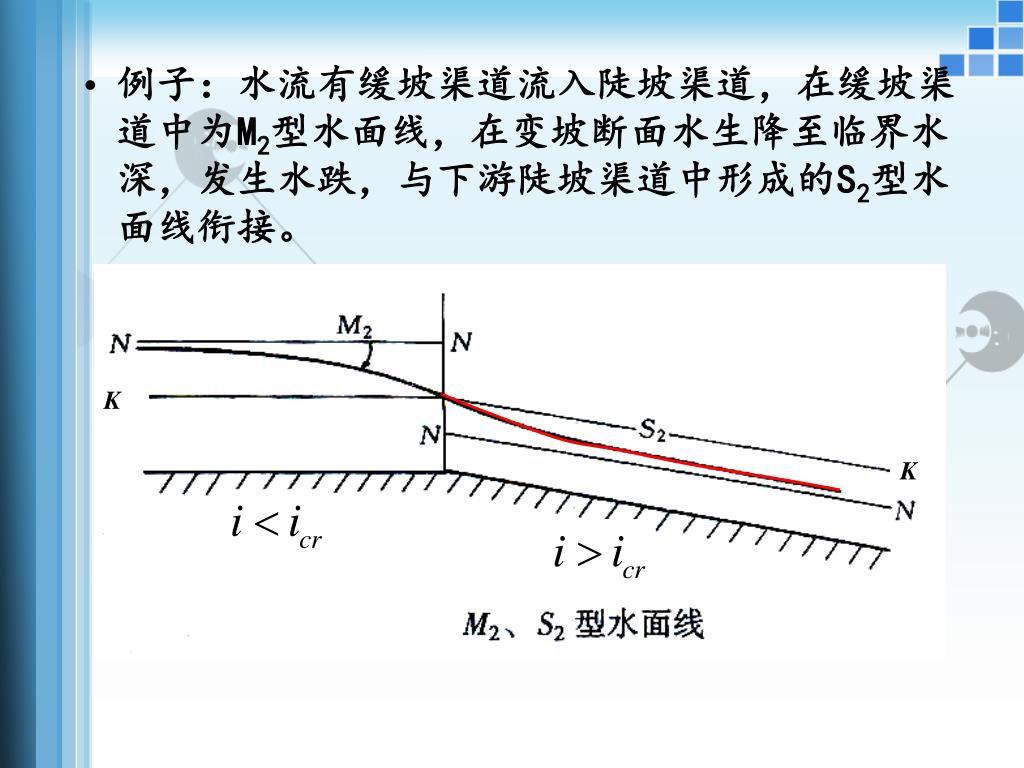

K K • 例子：水流有缓坡渠道流入陡坡渠道，在缓坡渠道中为M2型水面线，在变坡断面水生降至临界水深，发生水跌，与下游陡坡渠道中形成的S2型水面线衔接。

K K • 例子：在陡坡渠道上修建溢流坝，下泄形成 S3 型水面曲线

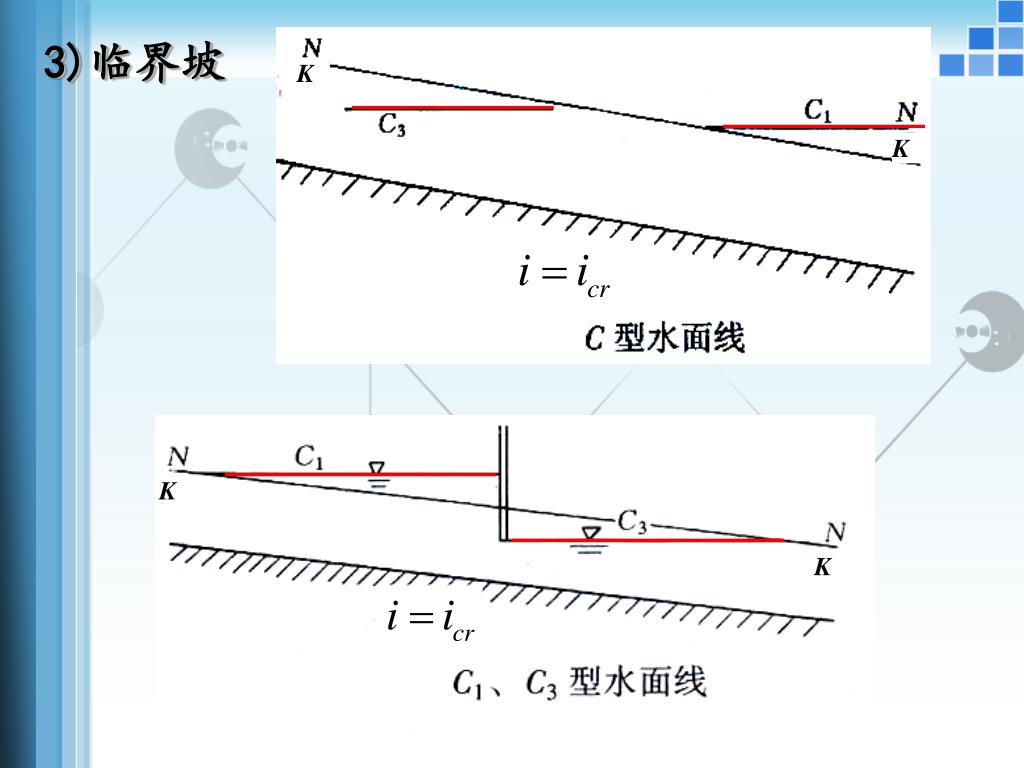

K K K K 3)临界坡

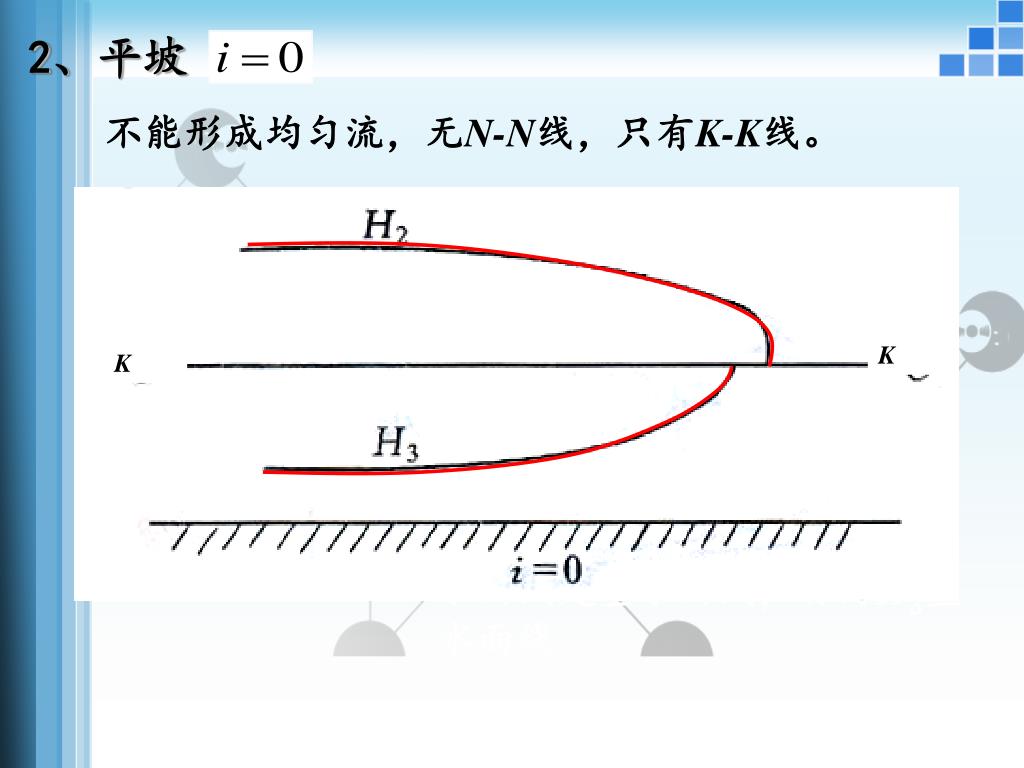

K K 2、平坡不能形成均匀流，无N-N线，只有K-K线。水面线是降水曲线，称为H2型水面线水面线是壅水曲线，称为H3型水面线

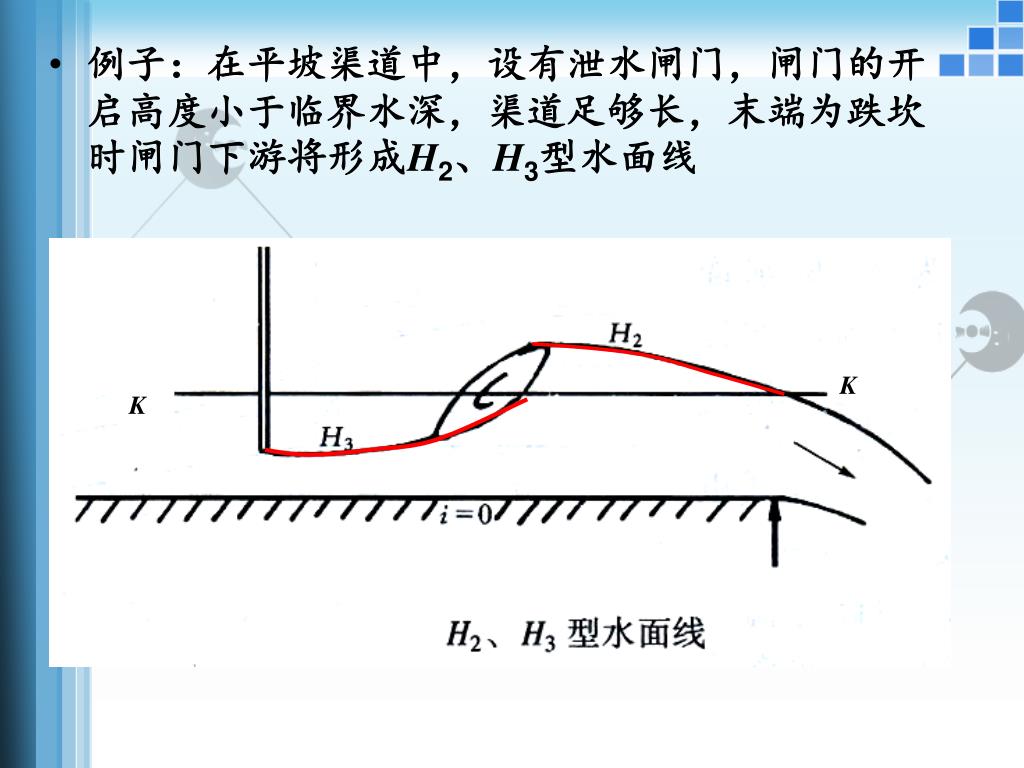

K K • 例子：在平坡渠道中，设有泄水闸门，闸门的开启高度小于临界水深，渠道足够长，末端为跌坎时闸门下游将形成H2、H3型水面线

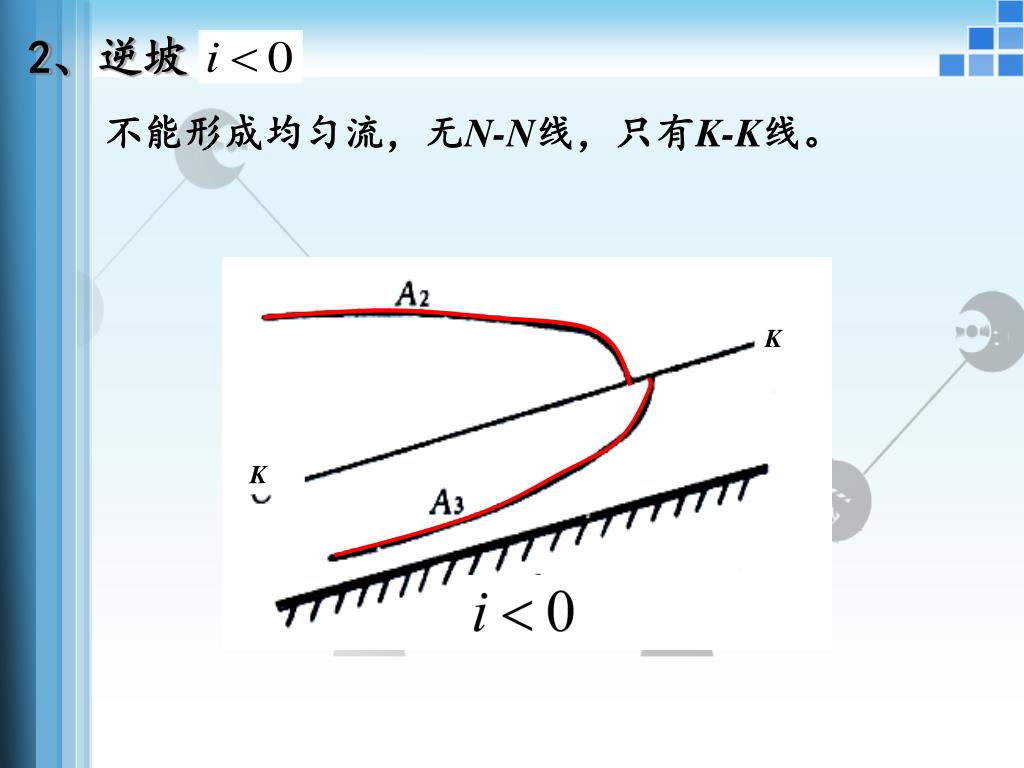

K K 2、逆坡不能形成均匀流，无N-N线，只有K-K线。

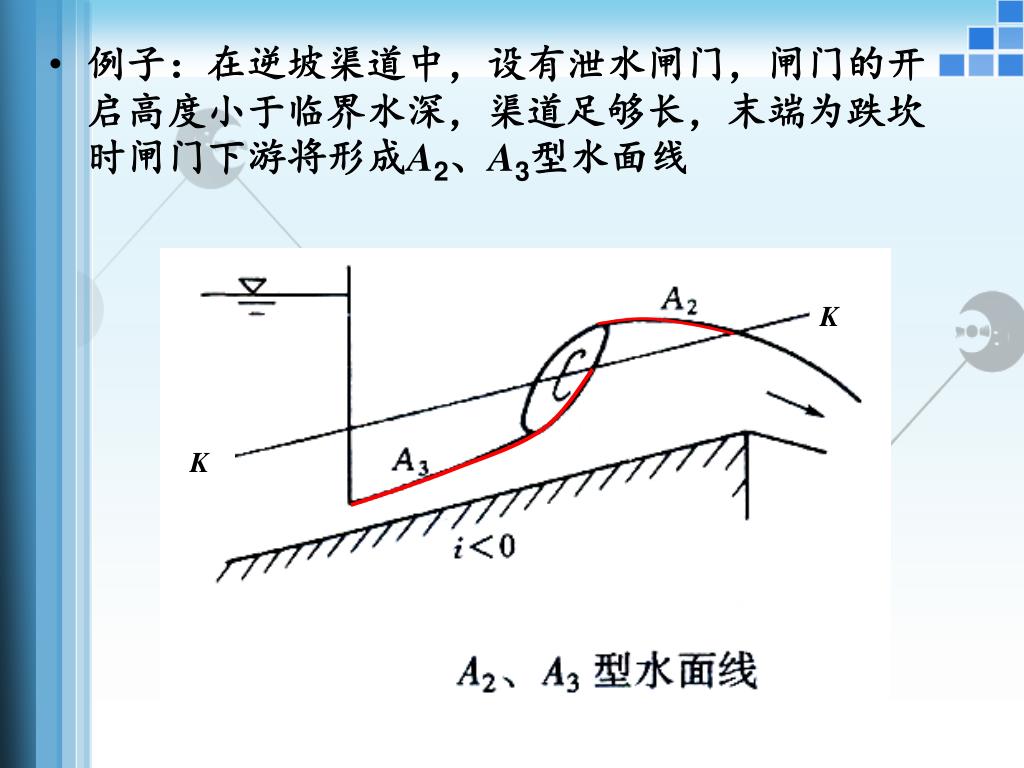

K K • 例子：在逆坡渠道中，设有泄水闸门，闸门的开启高度小于临界水深，渠道足够长，末端为跌坎时闸门下游将形成A2、A3型水面线

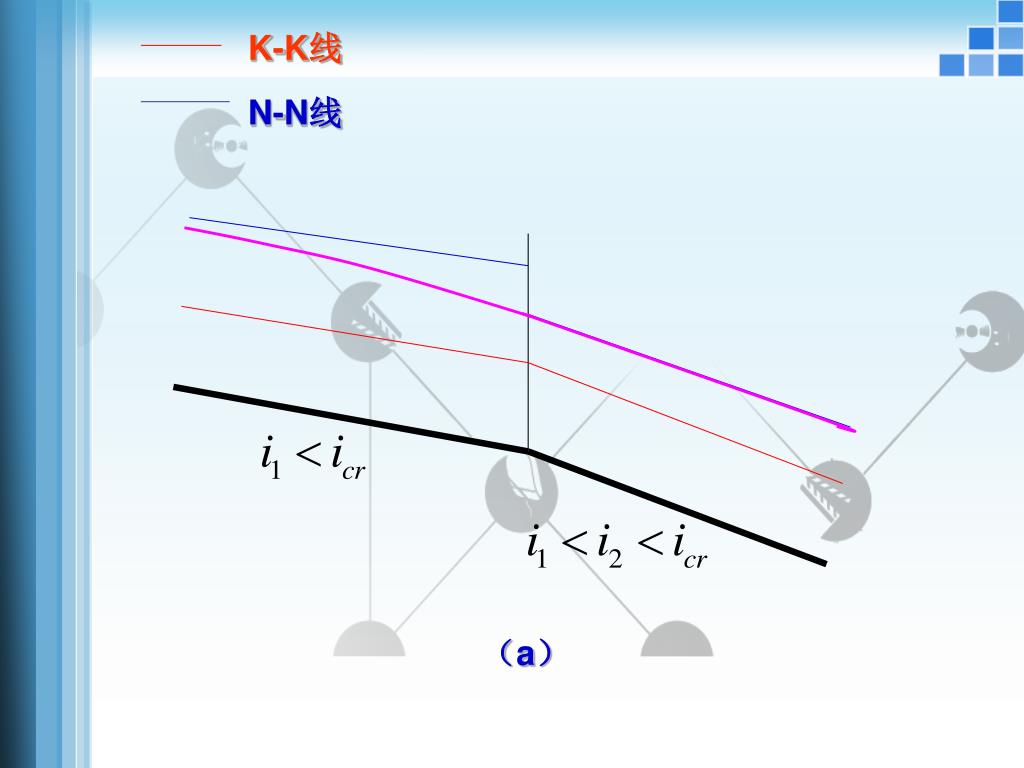

K-K线 N-N线（a）

K-K线 N-N线（b）

K-K线 N-N线（c）

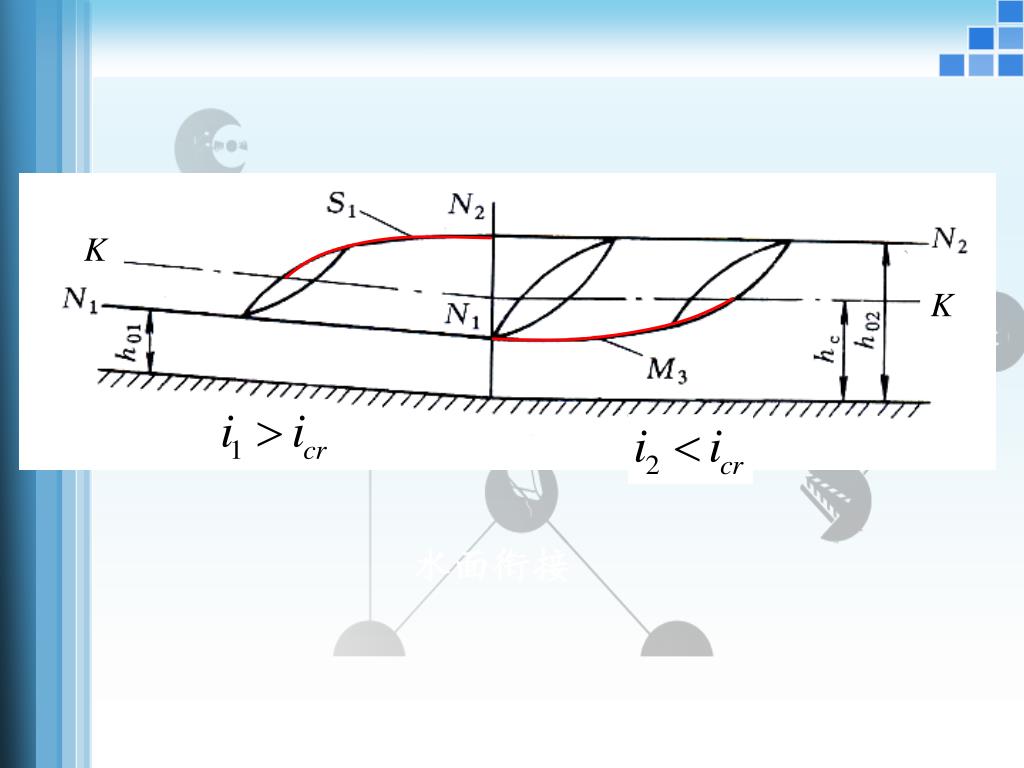

K K 水面衔接

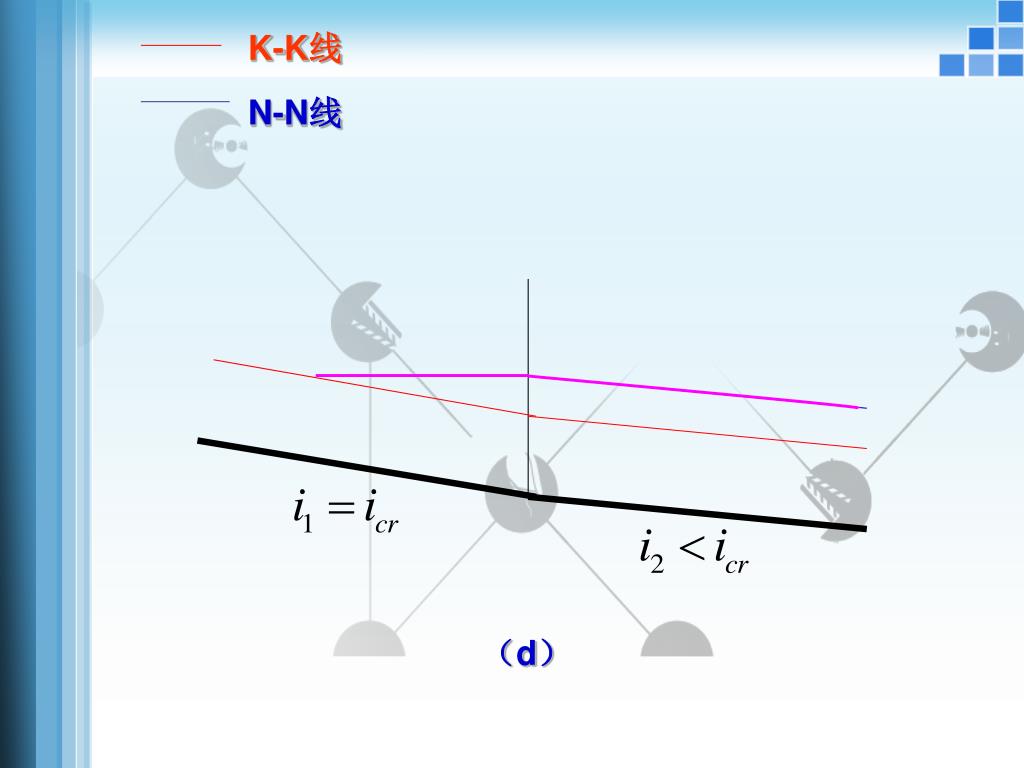

K-K线 N-N线（d）

K-K线 N-N线（e）

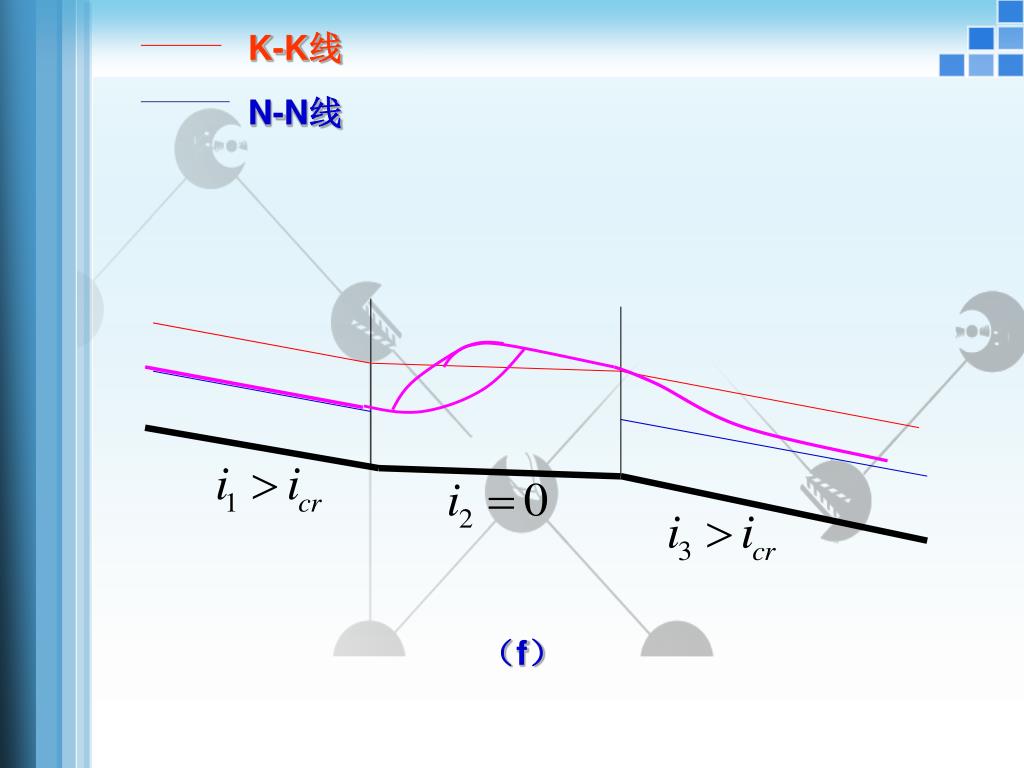

K-K线 N-N线（f）

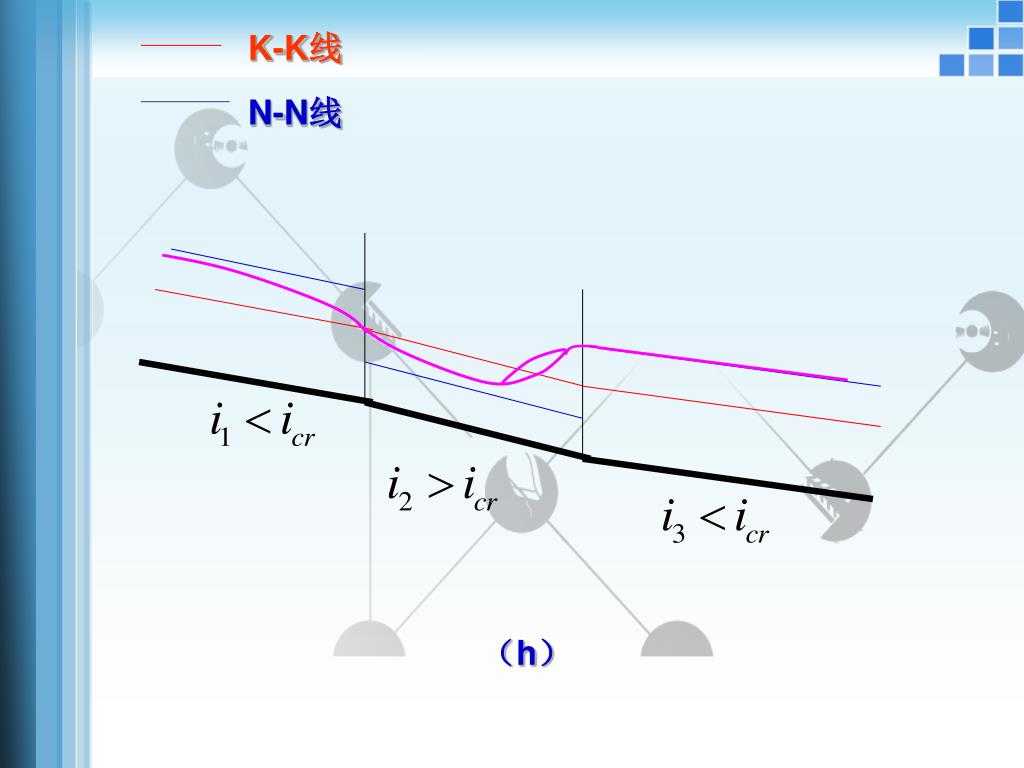

K-K线 N-N线（h）

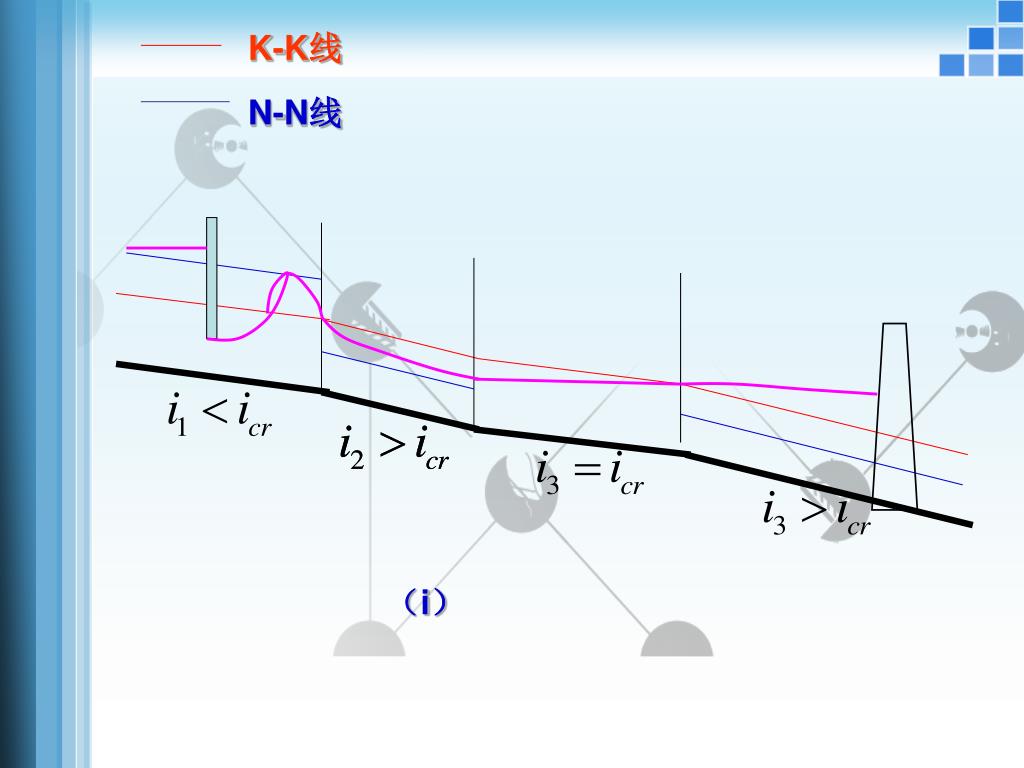

K-K线 N-N线（i）

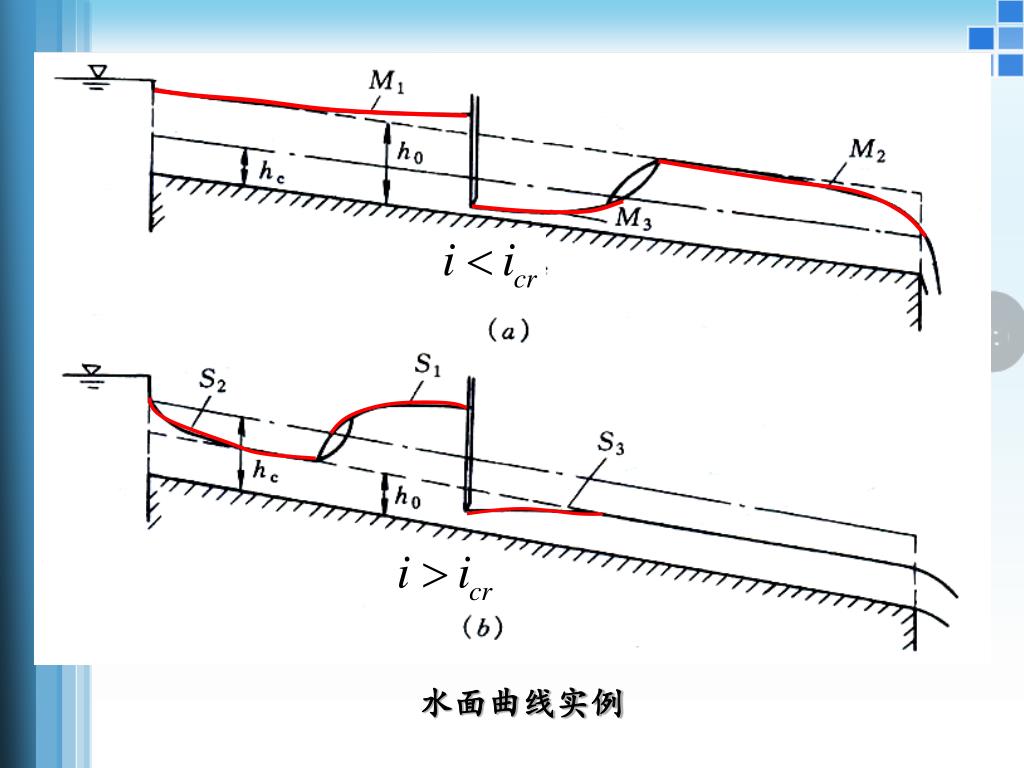

水面曲线实例

希望同学们多加练习！
