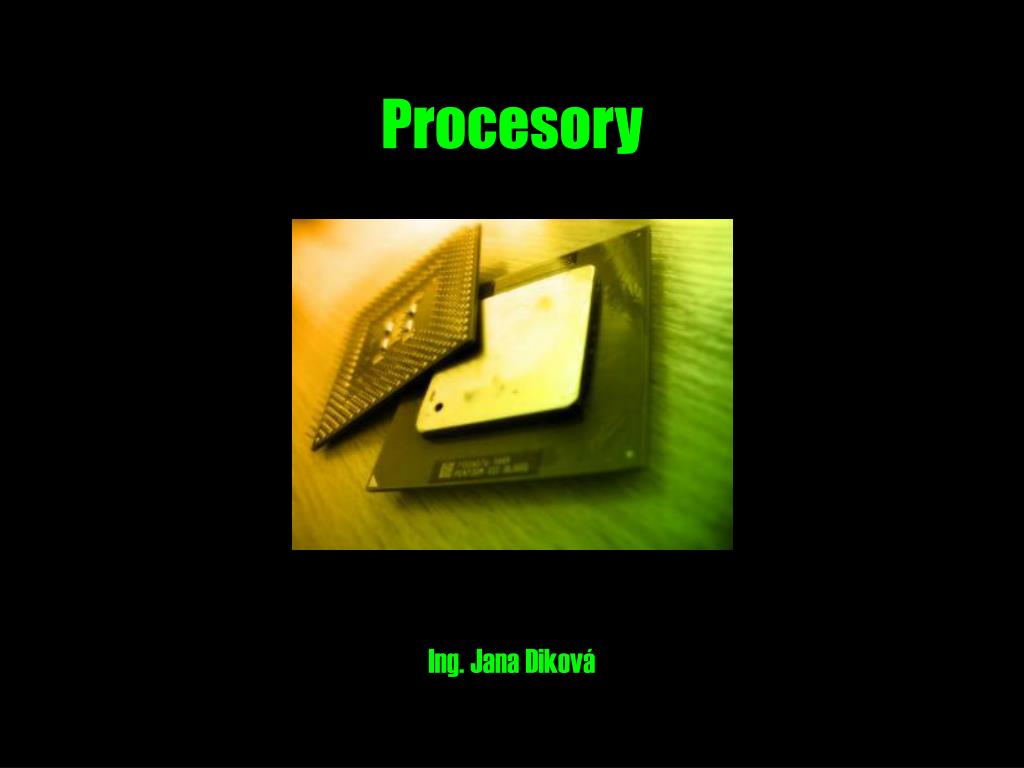

  1. Procesory Ing. Jana Diková

  2. Mikroprocesor Je SrdcealeboMozogkaždéhopočítača

  3. µP - CPU Integrovaný obvod (DIL, PGA) CPU ( Central Procesor Unit)

  4. µP ALU– Aritmeticko-logická jednotka CU– Riadiaca jednotka Blok registra (RG)– Predstavuje zápisníkovú pamäť µP Integrovaná zbernica– zabezpečuje komunikáciu medzi časťami µP - DB: Dátová zbernica - CB: Riadaica zbernica (riadiaci signál)

  5. µP Externá (systémová) zbernica– Slúži na komunikáciu µP s ostatnými časťami počítača - DB: Dátová zbernica - AB: Adresová zbernica - CB: Riadiaca zbernica

  6. Riadiaca jednotka µP Skladá sa z 3 podmodulov a 2 RG • IP (PC) – Instruction pointer, Program counter Ukazovateľ adresy (obsahuje adresu práve vykonávanej inštrukcie alebo nasledujúcej inštrukcie. • IR – Instruction register – kód inštrukcie Program = množina inštrukcií Inštrukcia – kód operácie + adresa Čo treba robiť S čím, s akým operandom

  7. Riadiaca jednotka µP c) Dekóder inštrukcií Má na starosti dekódovanie operačných znakov (kódov inštrukcie) d) Mikroprogramová pamäť Obsahuje pevne zakódované postupnosti elektrických povelov pre každý kód inštrukcie e) Radič mikroinštrukcií Vysiela tieto povely na zbernice a riadi nimi ostatné časti µP. Príjma aj vonkajšie riadiace povely a pomocou nich riadi celý počítač z µP.

  8. Činnosť riadiacich obvodov Program sa v počítači vykonáva opakovaním inštrukčných cyklov. V každom inštrukčnom cykle procesor prečíta, dekóduje a vykoná jeden strojový príkaz. Tento proces môžeme na úrovni najjednoduchších príkazov charakterizovať.

  9. Aritmeticko logická jednotka Skladá sa z: 6 RG (8-64b) A (Accumulator) – uchováva výsledok B,C,D – dátové registre RG P – pomocný register pomáha A pri korekcii dvojkovo-desiatkovej I – Príznakový RG (RG stavu výsledku)

  10. Druhy procesorovIntel Pentium • Pentium • Pentium Pro • Pentium II • Pentium III • Pentium 4

  11. Pentium (1993) • 120MHz a vyššie procesory mali 3.3 milióna tranzistorov - nP používa 32b zbernicu a vonkajšiu 64b Dátovú zbernicu. • Neskôr sa vytvoril špeciálny chipset umožňujúci pripojiť Pentium k 64b vonkajšej cache a PCI zbernici.

  12. Pentium Pro (1995) • ma Level 2 cache medzi 256Kb a 1MB prevádzky internej clock speed (rýchlosti) • Ma 5.5 až 15 mil. tranzistorov

  13. Pentium II (1997) Chip a systémová level 2 cache sú spojene zbernicou, ktorá môže bežať súčasne s procesorom-k-systémovej zbernici.

  14. Čerpaná literatúra www.pctechguide.com
