  1. Национальная система спутниковой связи Украины Спутник «Лыбидь»

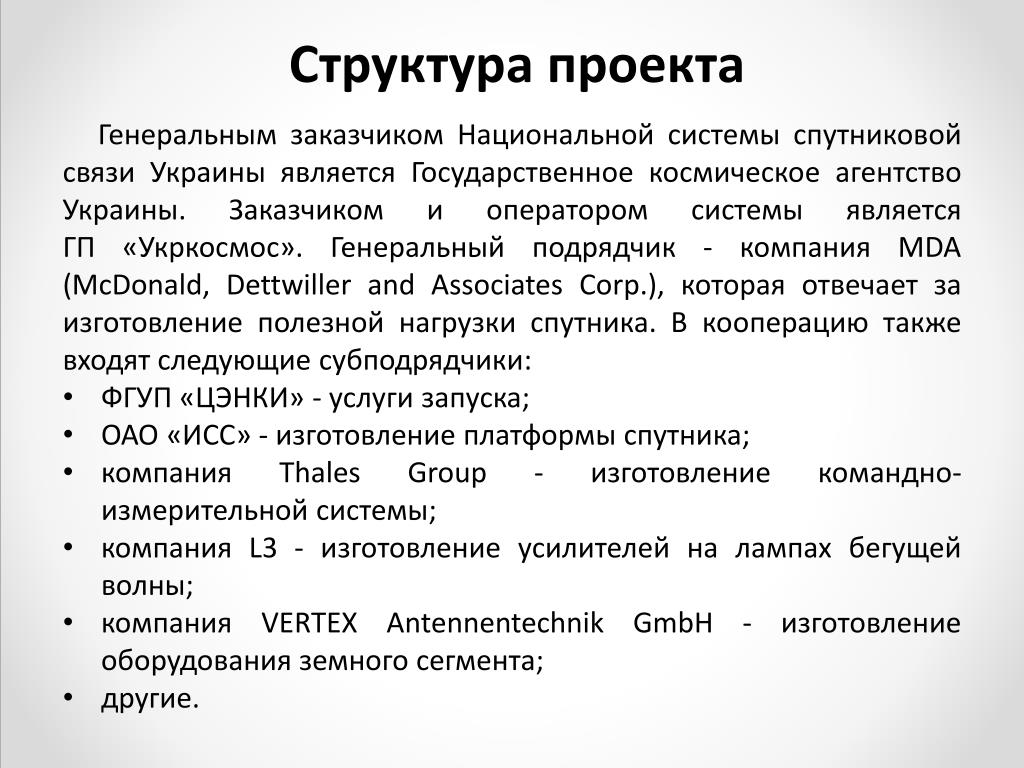

  2. Генеральным заказчиком Национальной системы спутниковой связи Украины является Государственное космическое агентство Украины. Заказчиком и оператором системы является ГП «Укркосмос». Генеральный подрядчик - компания MDA (McDonald, DettwillerandAssociatesCorp.), которая отвечает за изготовление полезной нагрузки спутника. В кооперацию также входят следующие субподрядчики: • ФГУП «ЦЭНКИ» - услуги запуска; • ОАО «ИСС» - изготовление платформы спутника; • компания ThalesGroup - изготовление командно-измерительной системы; • компания L3 - изготовление усилителей на лампах бегущей волны; • компания VERTEX AntennentechnikGmbH - изготовление оборудования земного сегмента; • другие. Структура проекта

  3. Спутник «Лыбидь» предназначен для предоставления пакета мультисервисных услуг: цифрового телерадиовещания, телефонии, передачи данных, видеоконференцсвязи, доступа в Интернет. Запуск запланирован на 27апреля 2014 года с космодрома Байконур (Казахстан). Основные параметры системы • Орбита спутника: ГСО; • Позиция: 48 в.д.; • Срок активной эксплуатации: 15.25 лет; • Ракета-носитель: Зенит-3SLБФ; • Количество транспондеров: 30 (27 по 33 МГц и 3 по 45 МГц); • Количество лучей: 3 (по 10 транспондеров в каждом луче) • с возможностью коммутации; • Платформа: Express-1000HТ, на базе которой созданы спутникиAMOS-5, TELKOM-3, YAMAL-300 и др.

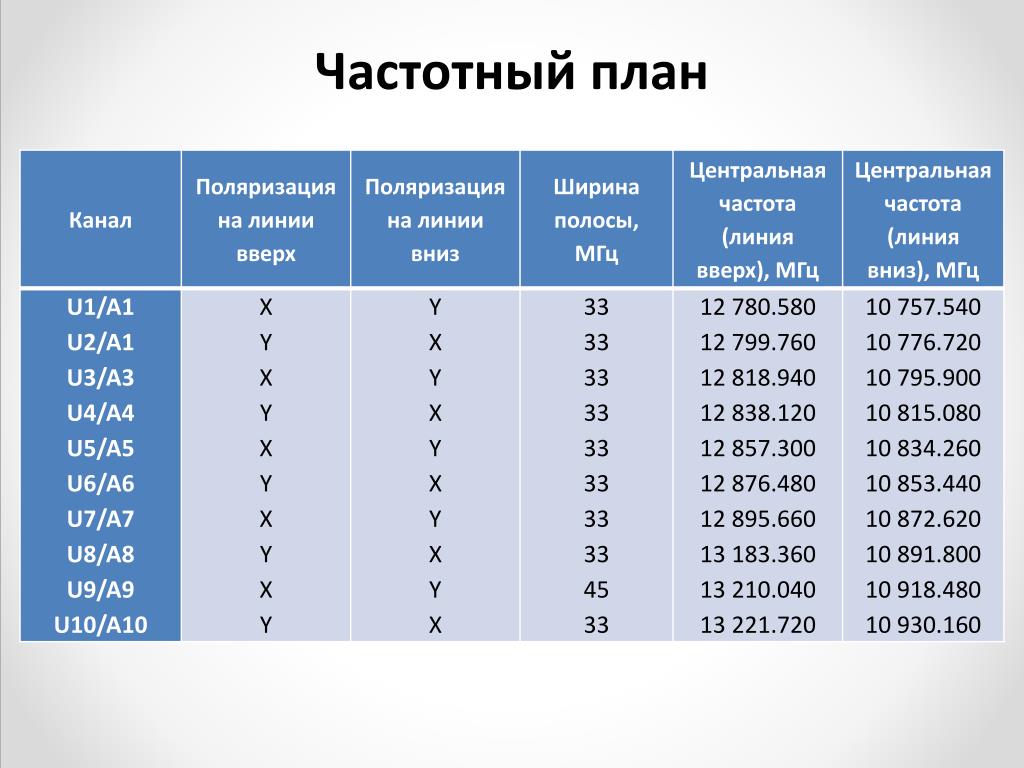

  4. Частотный план

  5. Частотный план

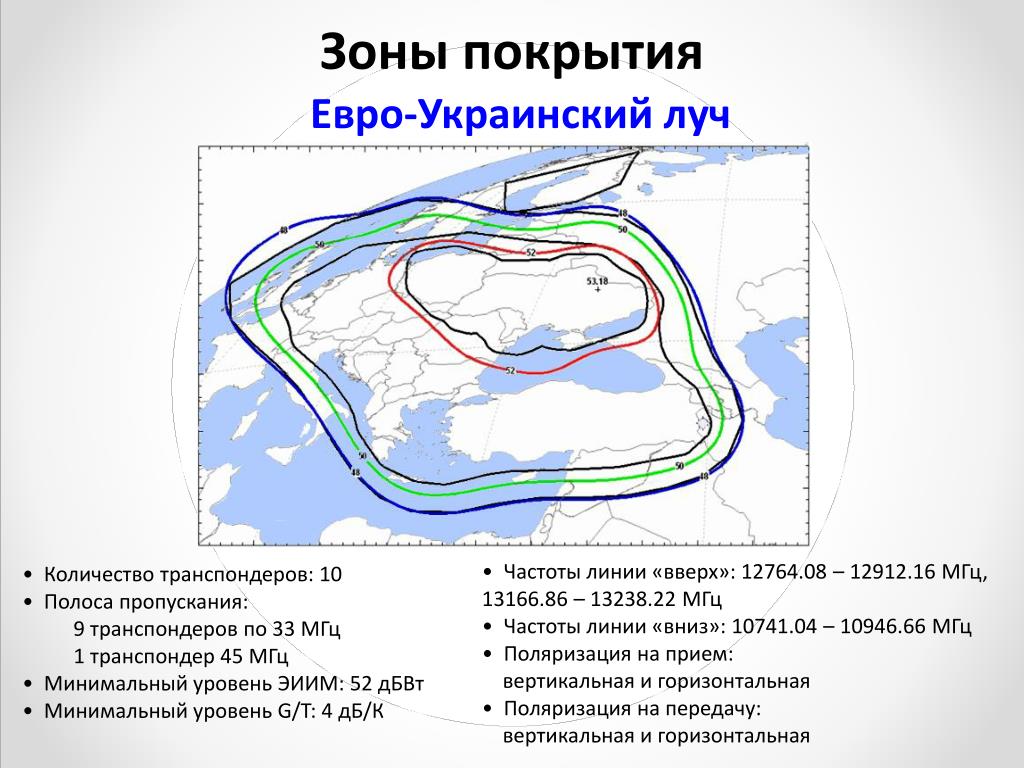

  6. Зоныпокрытия Евро-Украинский луч • • Частоты линии «вверх»: 12764.08 – 12912.16 МГц, 13166.86 – 13238.22 МГц • • Частоты линии «вниз»: 10741.04 – 10946.66 МГц • • Поляризация на прием: • вертикальная и горизонтальная • • Поляризация на передачу: • вертикальная и горизонтальная • • Количество транспондеров: 10 • • Полоса пропускания: • 9 транспондеров по 33 МГц • 1 транспондер 45 МГц • • Минимальный уровень ЭИИМ: 52 дБВт • • Минимальный уровень G/T: 4 дБ/К

  7. Зоныпокрытия Индийский луч • Количество транспондеров: 10 • Полоса пропускания: • 9 транспондеров по 33 МГц • 1 транспондер 45 МГц • Минимальный уровень ЭИИМ: 50 дБВт • Минимальный уровень G/T: 4 дБ/К • Частоты линии «вверх»: 12764.08 – 12912.16 МГц, 13166.86 – 13238.22 МГц • Частоты линии «вниз»: 10741.04 – 10946.66 МГц • Поляризация на прием: вертикальная и горизонтальная • Поляризация на передачу: вертикальная и горизонтальная

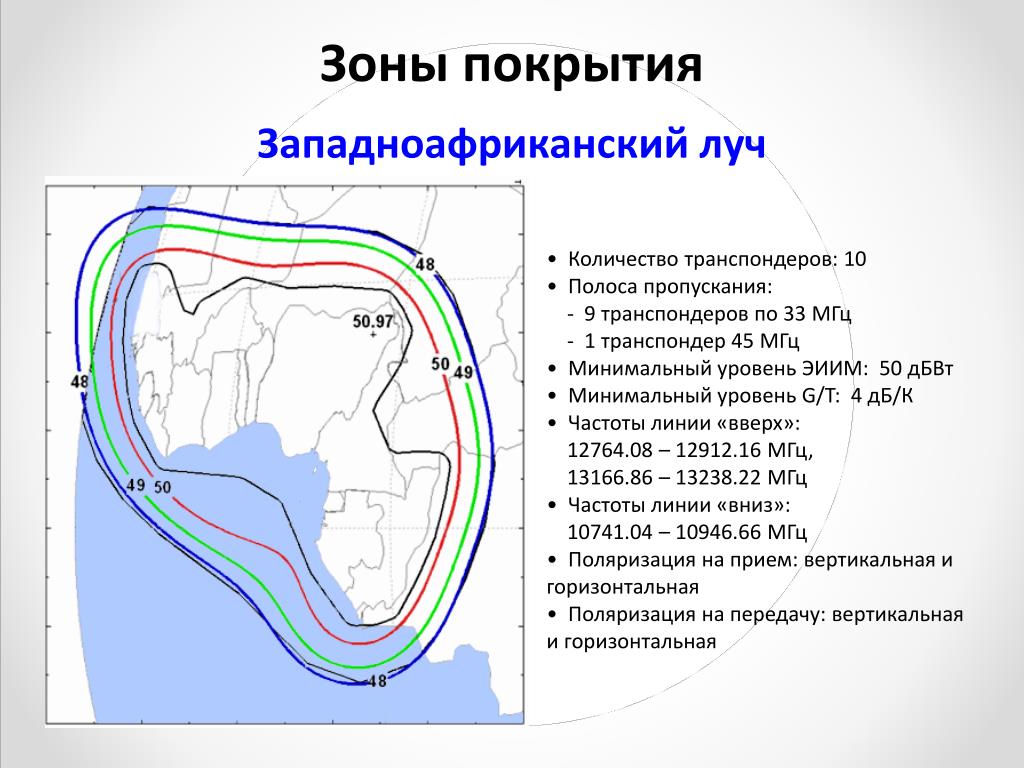

  8. Зоныпокрытия Западноафриканский луч • Количество транспондеров: 10 • Полоса пропускания: - 9 транспондеров по 33 МГц - 1 транспондер 45 МГц • Минимальный уровень ЭИИМ: 50 дБВт • Минимальный уровень G/T: 4 дБ/К • Частоты линии «вверх»: 12764.08 – 12912.16 МГц, 13166.86 – 13238.22 МГц • Частоты линии «вниз»: 10741.04 – 10946.66 МГц • Поляризация на прием: вертикальная и горизонтальная • Поляризация на передачу: вертикальная и горизонтальная
