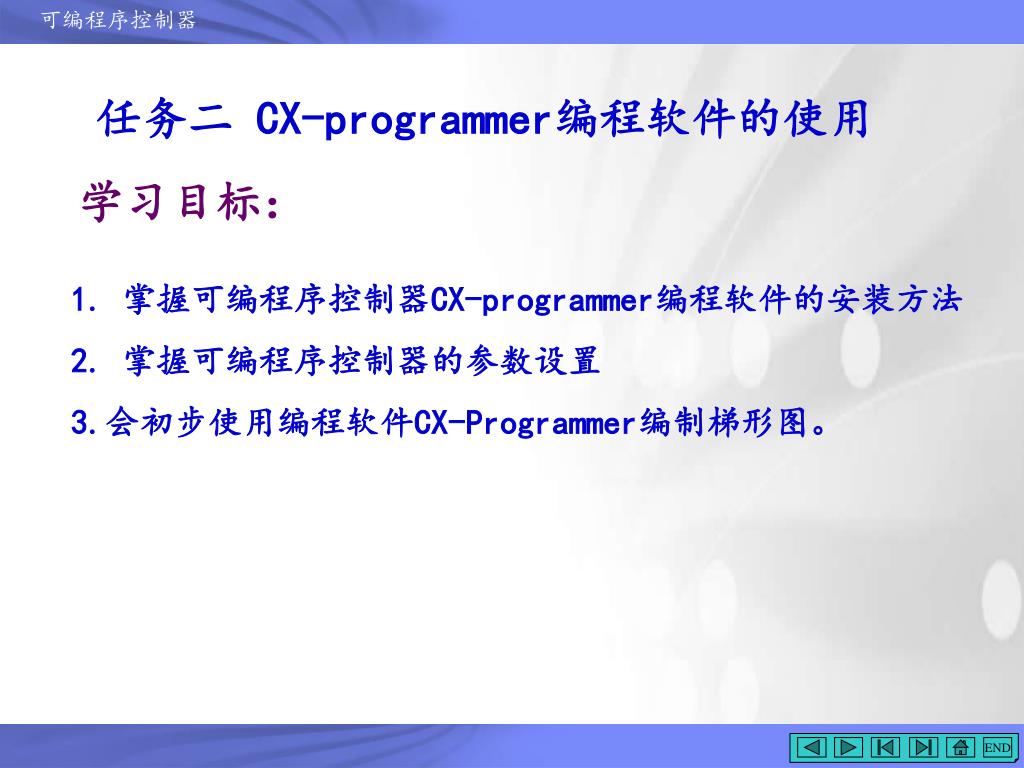

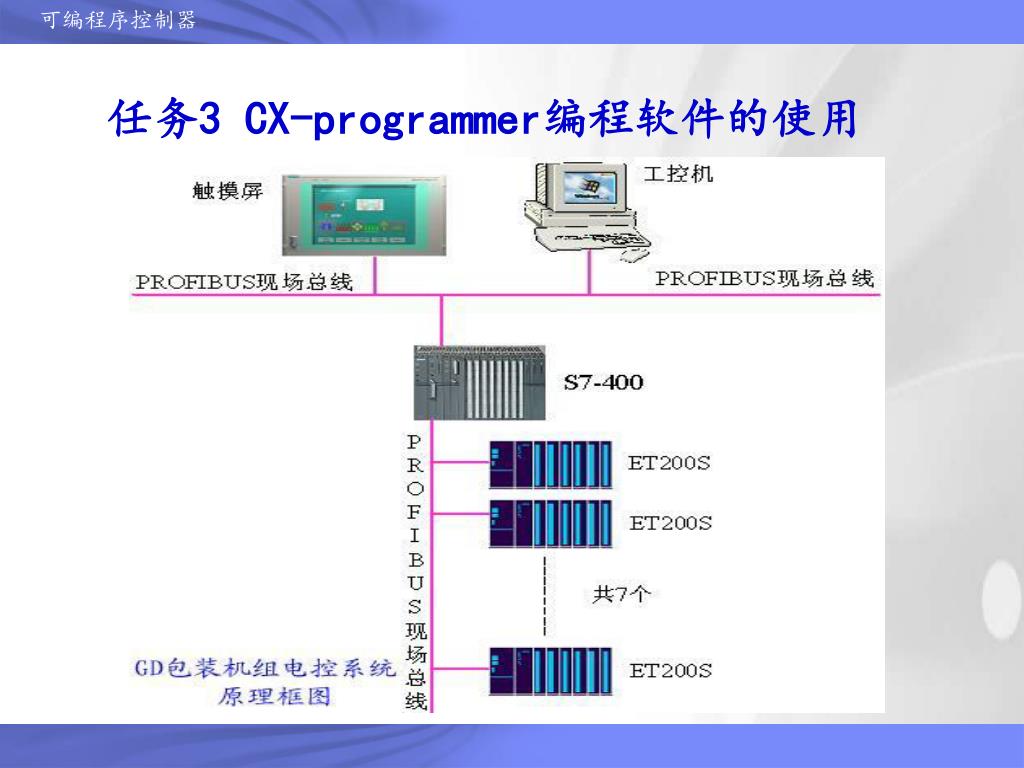

END 任务二 CX-programmer编程软件的使用学习目标： • 掌握可编程序控制器CX-programmer编程软件的安装方法 • 掌握可编程序控制器的参数设置 • 3.会初步使用编程软件CX-Programmer编制梯形图。

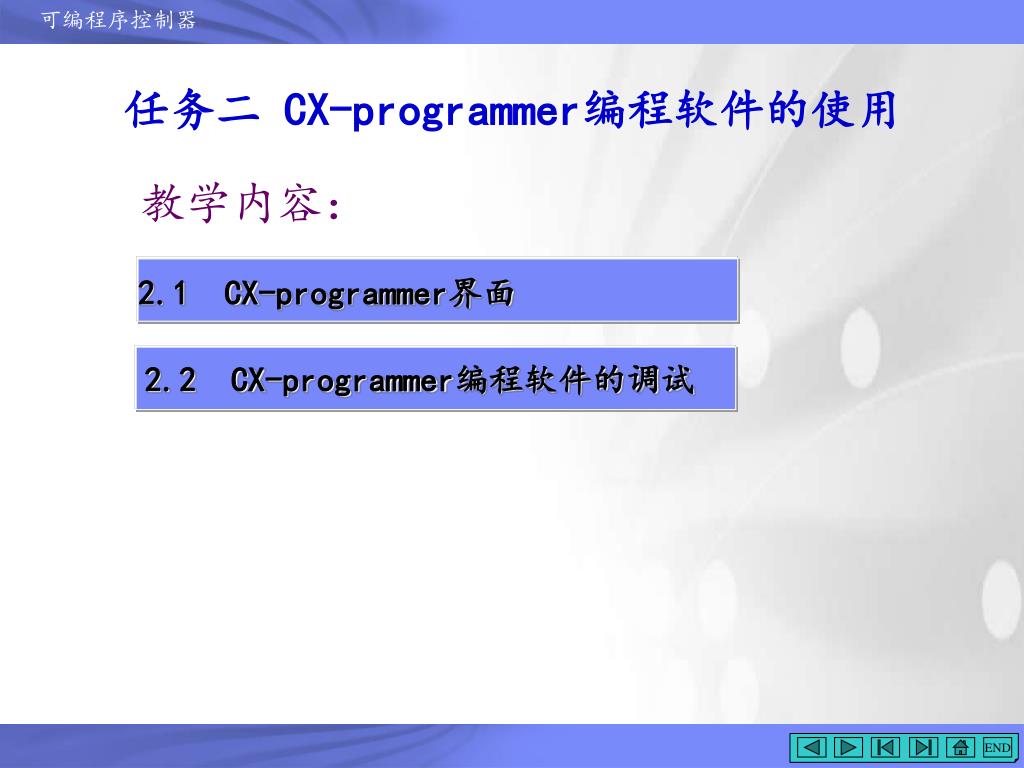

END 任务二 CX-programmer编程软件的使用教学内容： 2.1 CX-programmer界面 2.2 CX-programmer编程软件的调试

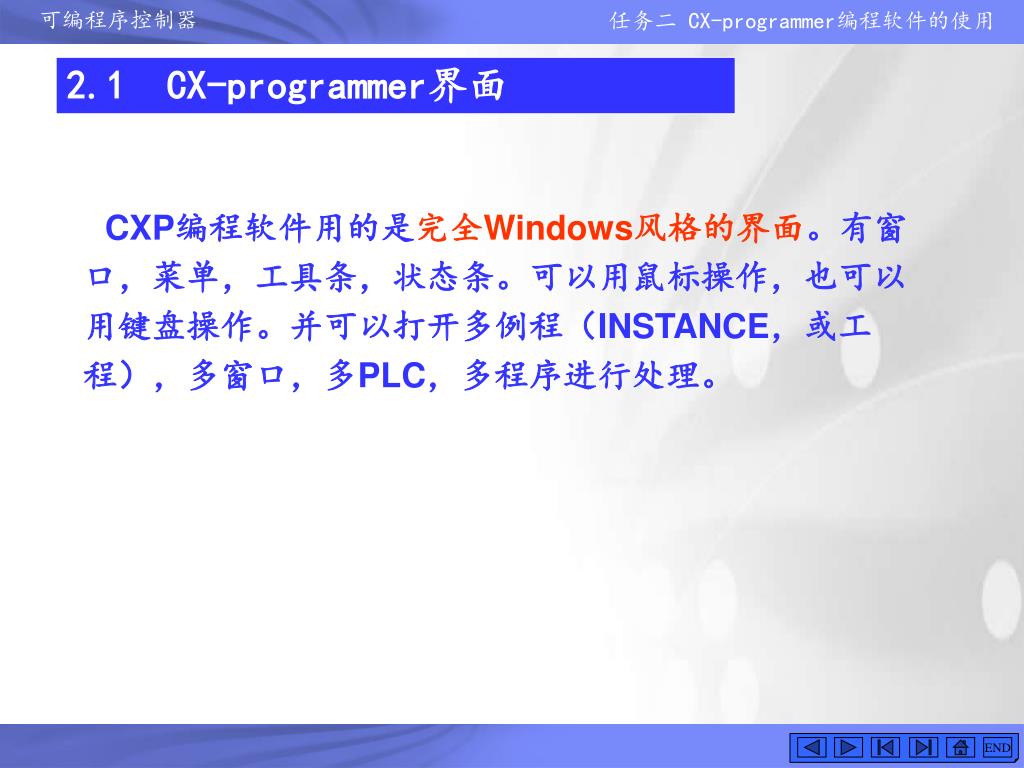

任务二 CX-programmer编程软件的使用 END 2.1 CX-programmer界面 CXP编程软件用的是完全Windows风格的界面。有窗口，菜单，工具条，状态条。可以用鼠标操作，也可以用键盘操作。并可以打开多例程（INSTANCE，或工程），多窗口，多PLC，多程序进行处理。

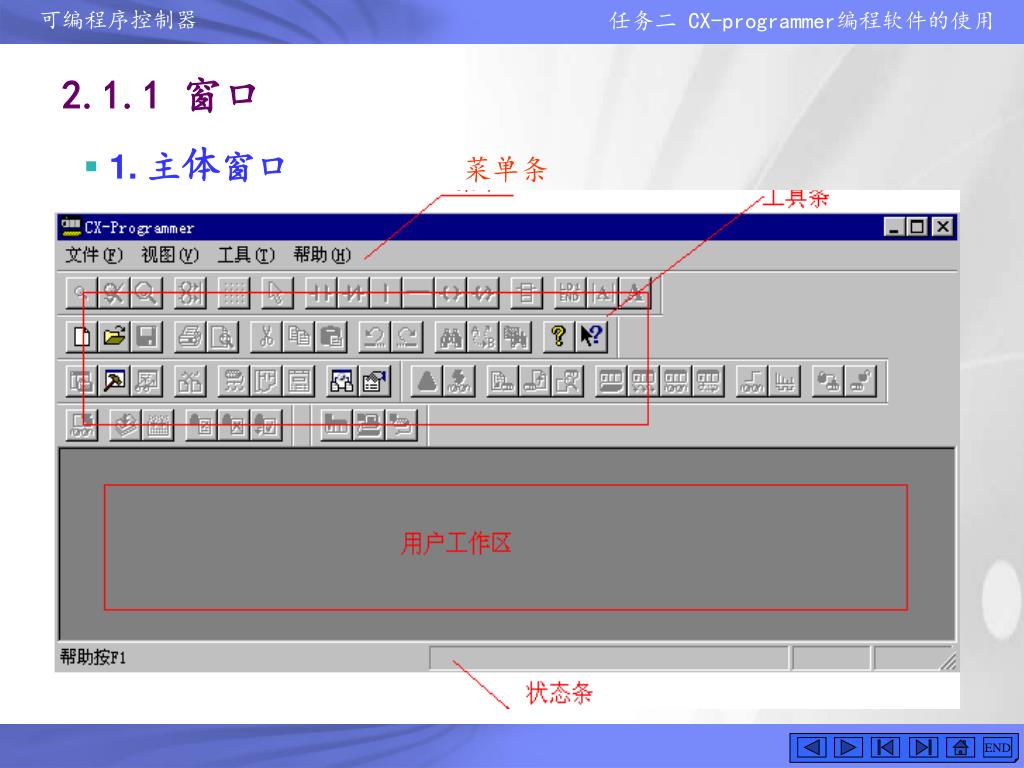

任务二 CX-programmer编程软件的使用 END 2.1.1 窗口菜单条 • 1. 主体窗口

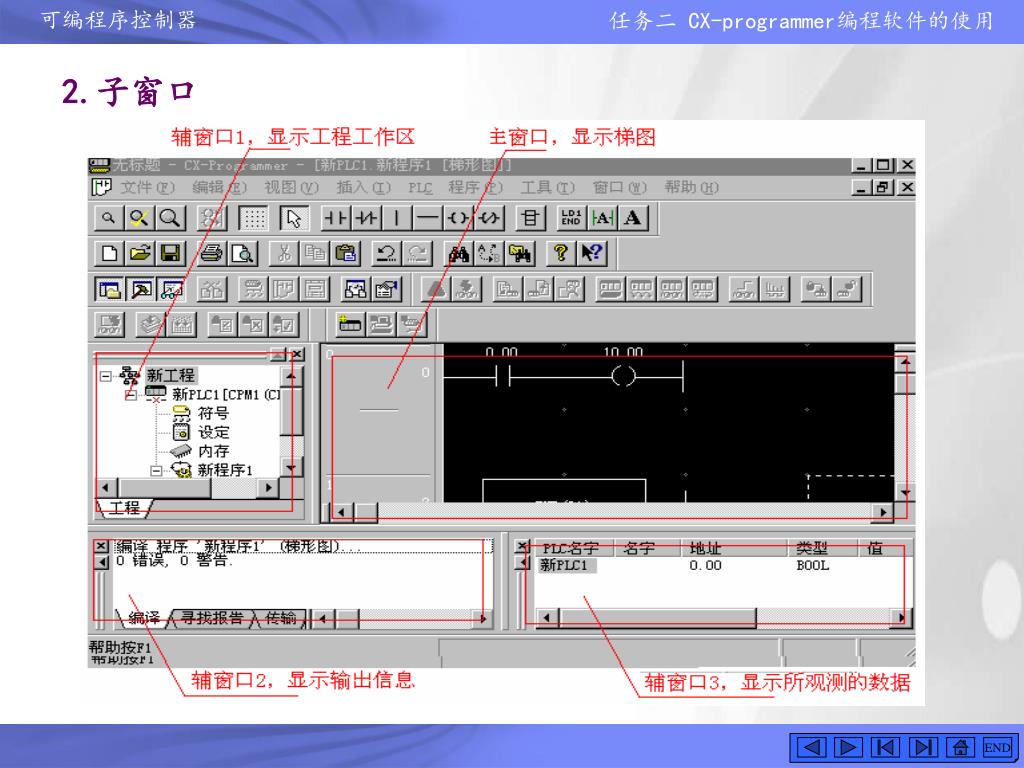

任务二 CX-programmer编程软件的使用 END 2.子窗口

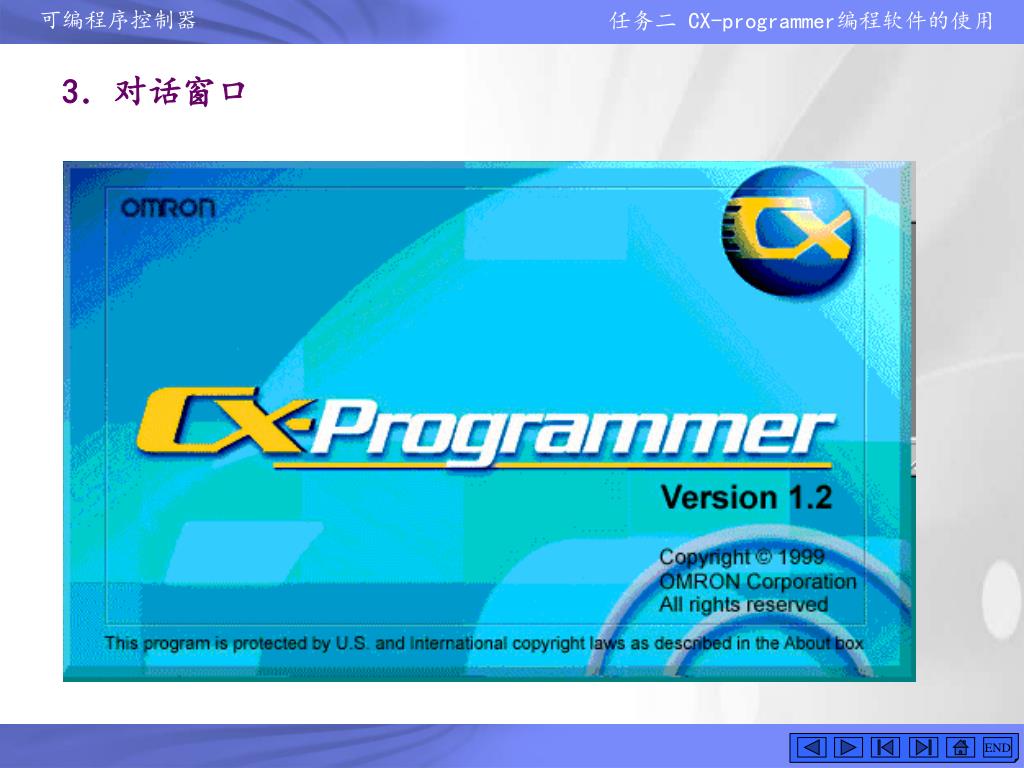

任务二 CX-programmer编程软件的使用 END 3．对话窗口

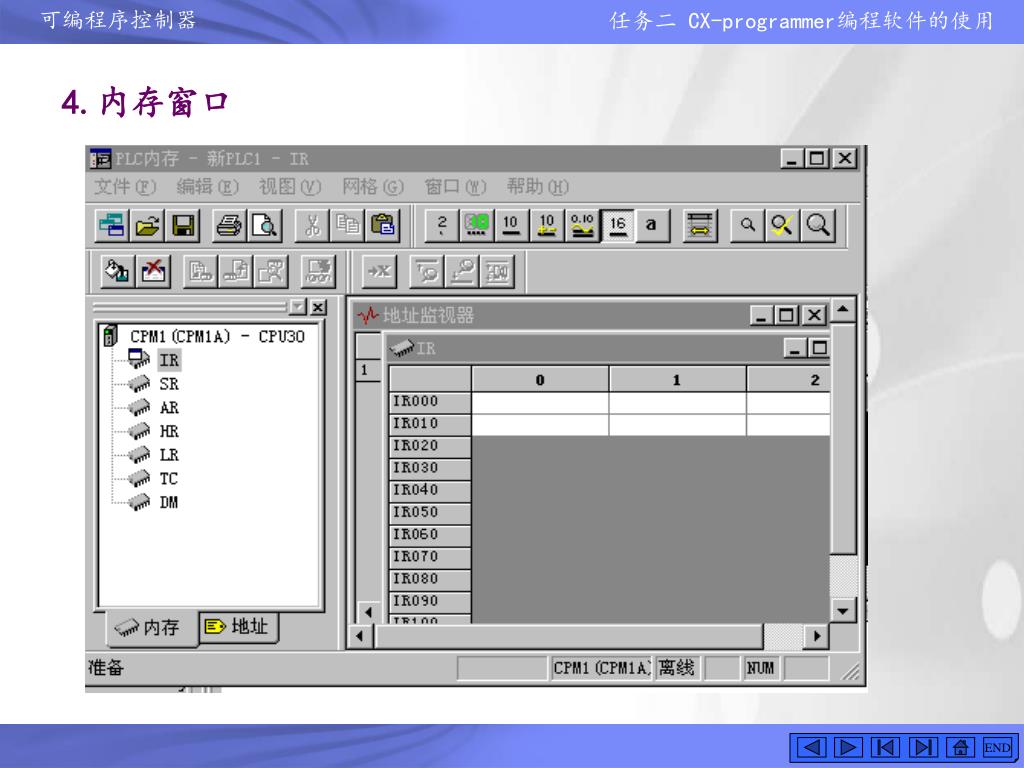

任务二 CX-programmer编程软件的使用 END 4.内存窗口

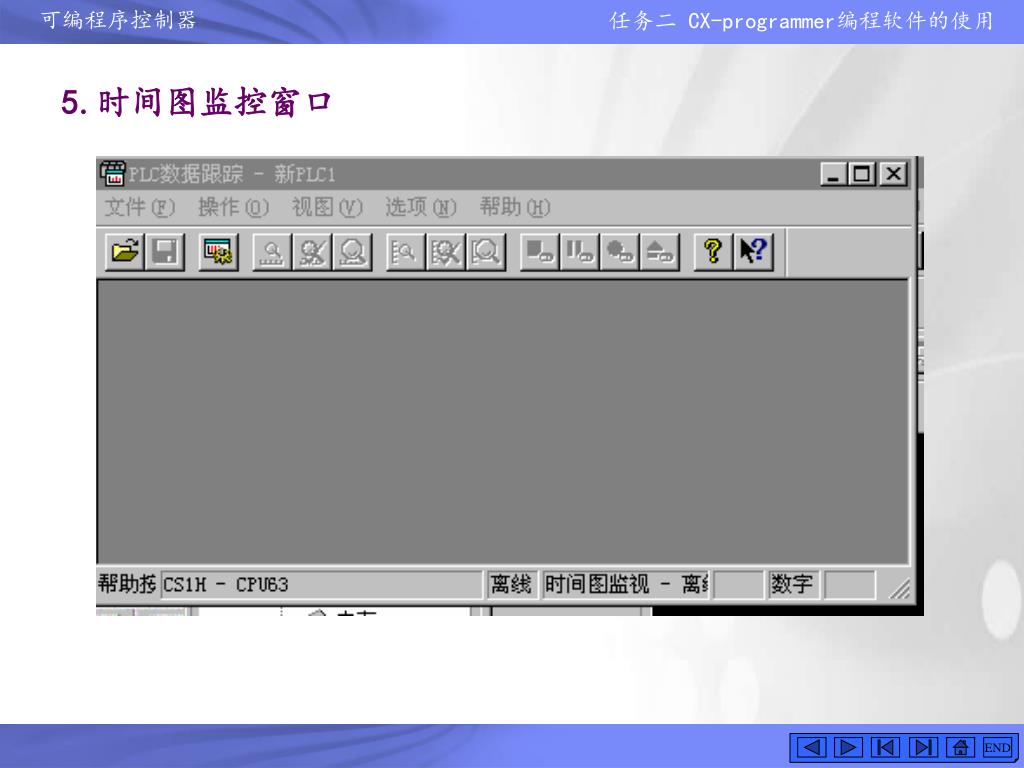

任务二 CX-programmer编程软件的使用 END 5.时间图监控窗口

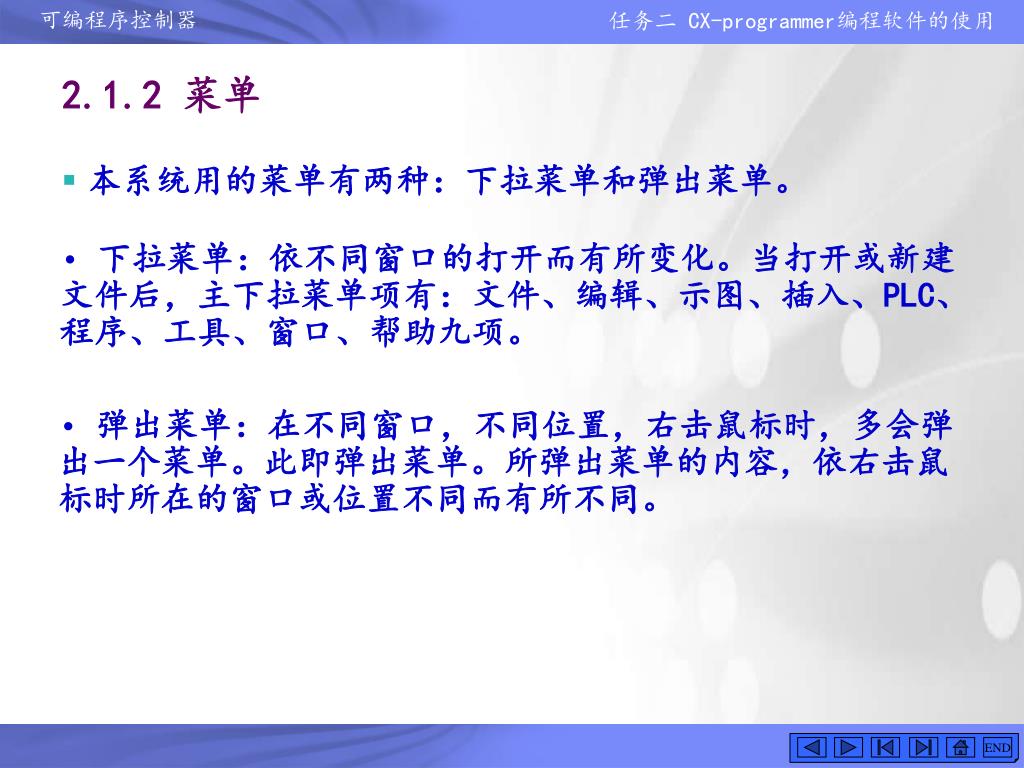

任务二 CX-programmer编程软件的使用 END 2.1.2 菜单 • 本系统用的菜单有两种：下拉菜单和弹出菜单。 • 下拉菜单：依不同窗口的打开而有所变化。当打开或新建文件后，主下拉菜单项有：文件、编辑、示图、插入、PLC、程序、工具、窗口、帮助九项。 • 弹出菜单：在不同窗口，不同位置，右击鼠标时，多会弹出一个菜单。此即弹出菜单。所弹出菜单的内容，依右击鼠标时所在的窗口或位置不同而有所不同。

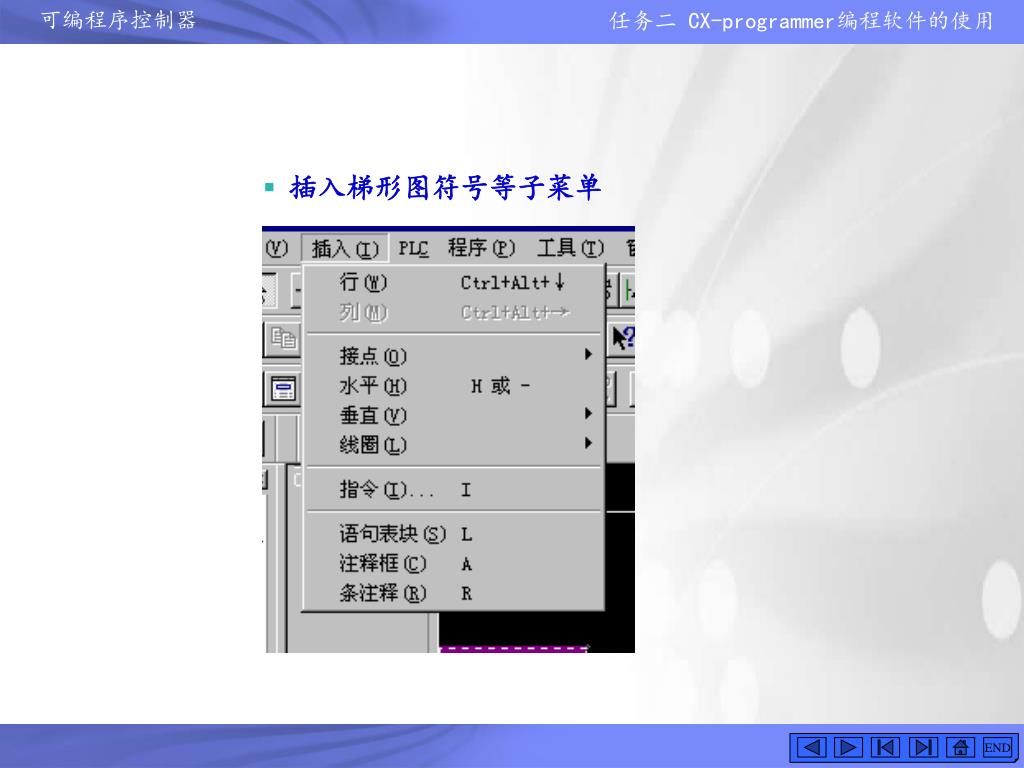

任务二 CX-programmer编程软件的使用 END • 插入梯形图符号等子菜单

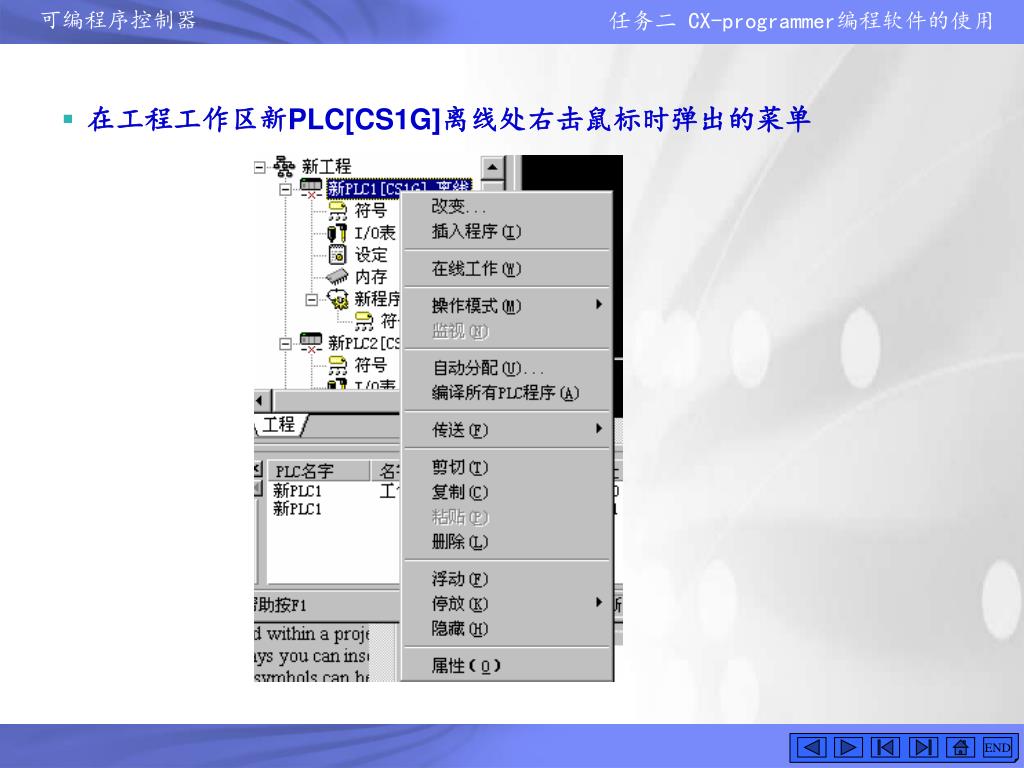

任务二 CX-programmer编程软件的使用 END • 在工程工作区新PLC[CS1G]离线处右击鼠标时弹出的菜单

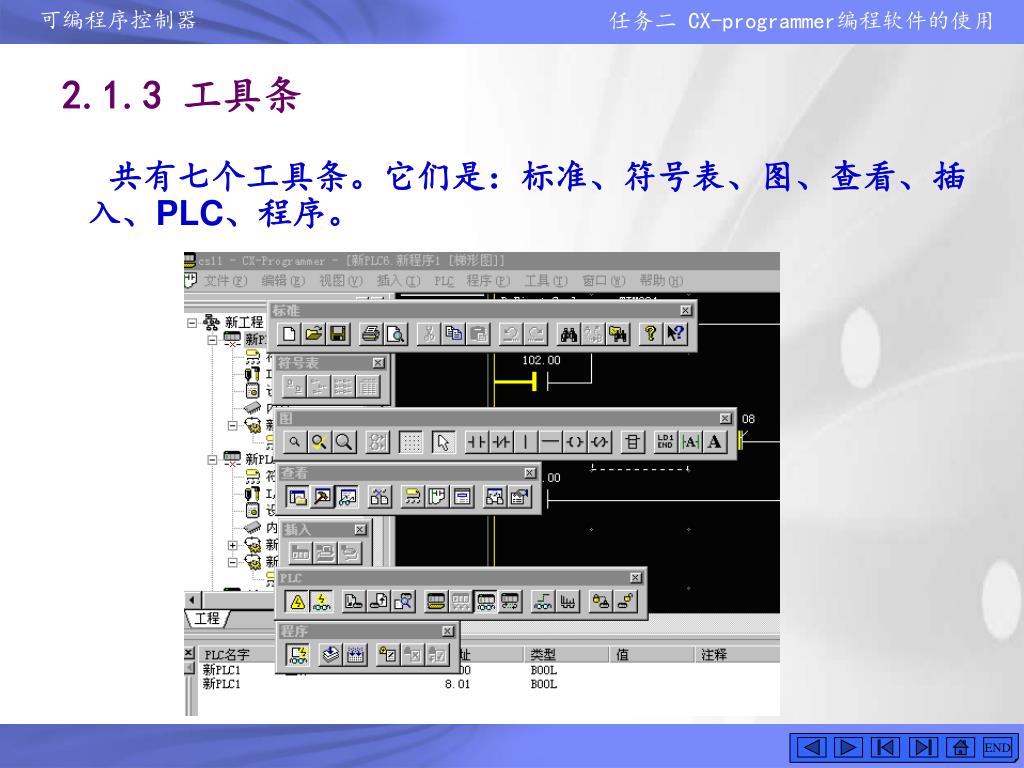

任务二 CX-programmer编程软件的使用 END 2.1.3 工具条共有七个工具条。它们是：标准、符号表、图、查看、插入、PLC、程序。

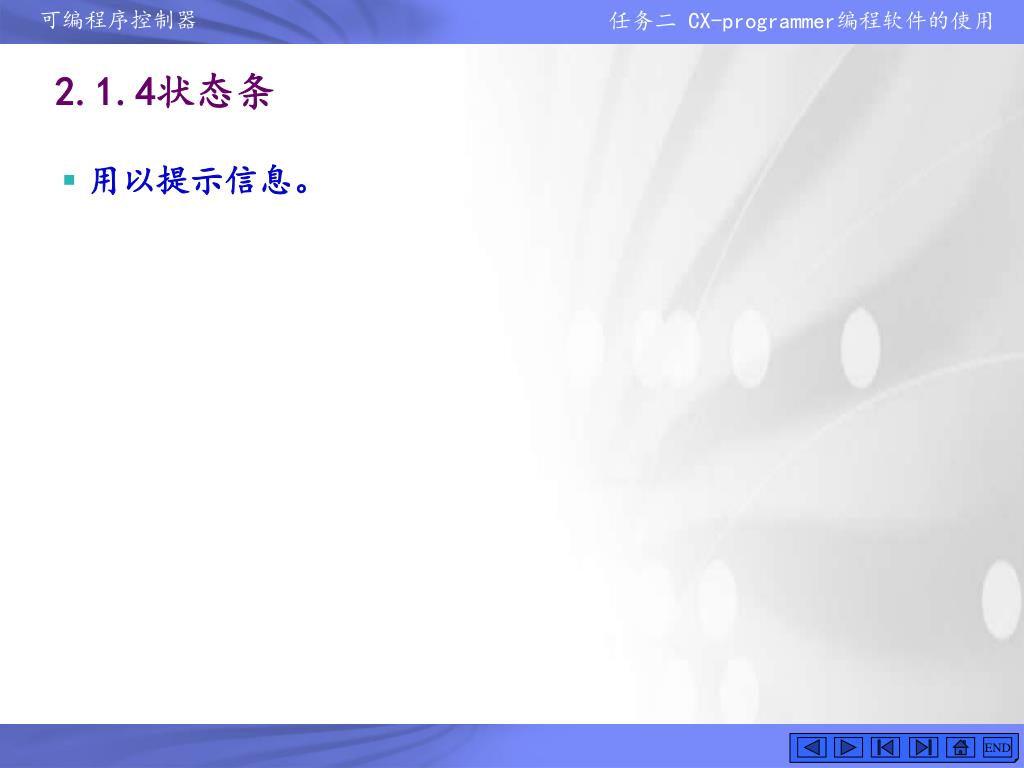

任务二 CX-programmer编程软件的使用 END 2.1.4状态条 • 用以提示信息。

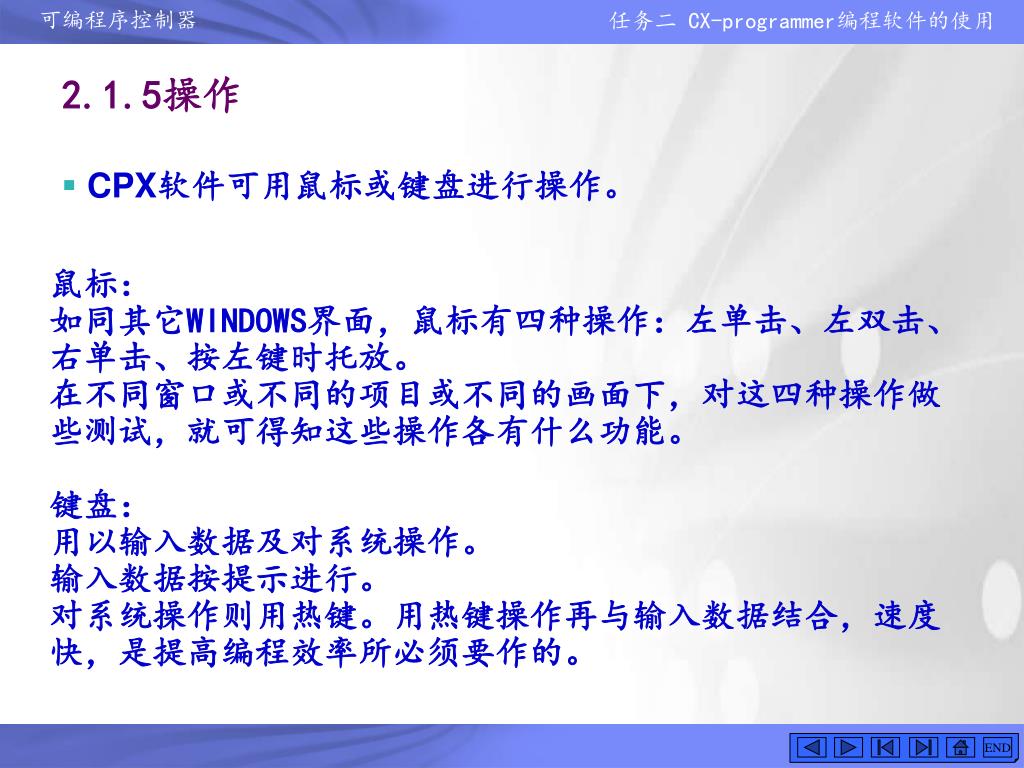

任务二 CX-programmer编程软件的使用 END 2.1.5操作 • CPX软件可用鼠标或键盘进行操作。鼠标：如同其它WINDOWS界面，鼠标有四种操作：左单击、左双击、右单击、按左键时托放。在不同窗口或不同的项目或不同的画面下，对这四种操作做些测试，就可得知这些操作各有什么功能。键盘：用以输入数据及对系统操作。输入数据按提示进行。对系统操作则用热键。用热键操作再与输入数据结合，速度快，是提高编程效率所必须要作的。

任务二 CX-programmer编程软件的使用 END 2.2 脱机编程序 • 脱机编程是PLC编程的第一步。但编程之前当然要清楚工艺及PLC的配置。 • 这里主要有三个工作：PLC的配置、符号（即I/O或地址分配）编辑及梯图编辑。 1.PLC配置 2.I/O表设计 3.符号编辑 4.梯图编辑 5.程序注解 6.查内存使用情况

任务二 CX-programmer编程软件的使用 END 2.3联机调程序 • 1.通讯建立 • 2.程序传送 • 3.工作模式转换 • 4.在线编辑

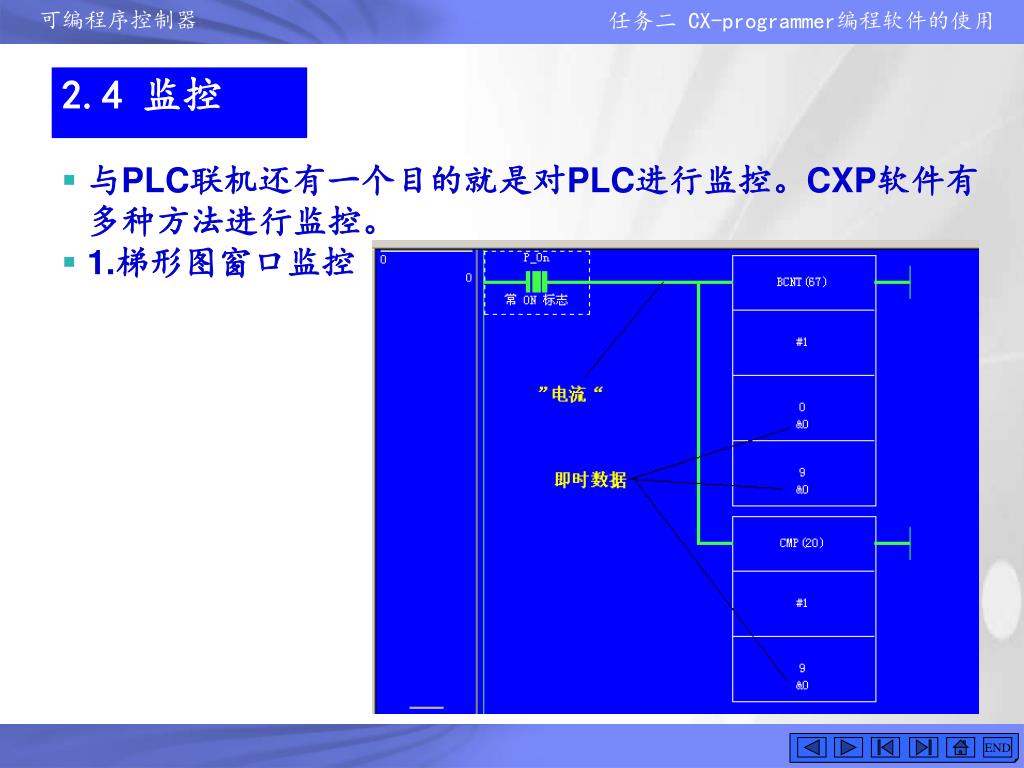

任务二 CX-programmer编程软件的使用 END 2.4 监控 • 与PLC联机还有一个目的就是对PLC进行监控。CXP软件有多种方法进行监控。 • 1.梯形图窗口监控

任务二 CX-programmer编程软件的使用 END 2.观察窗口监控

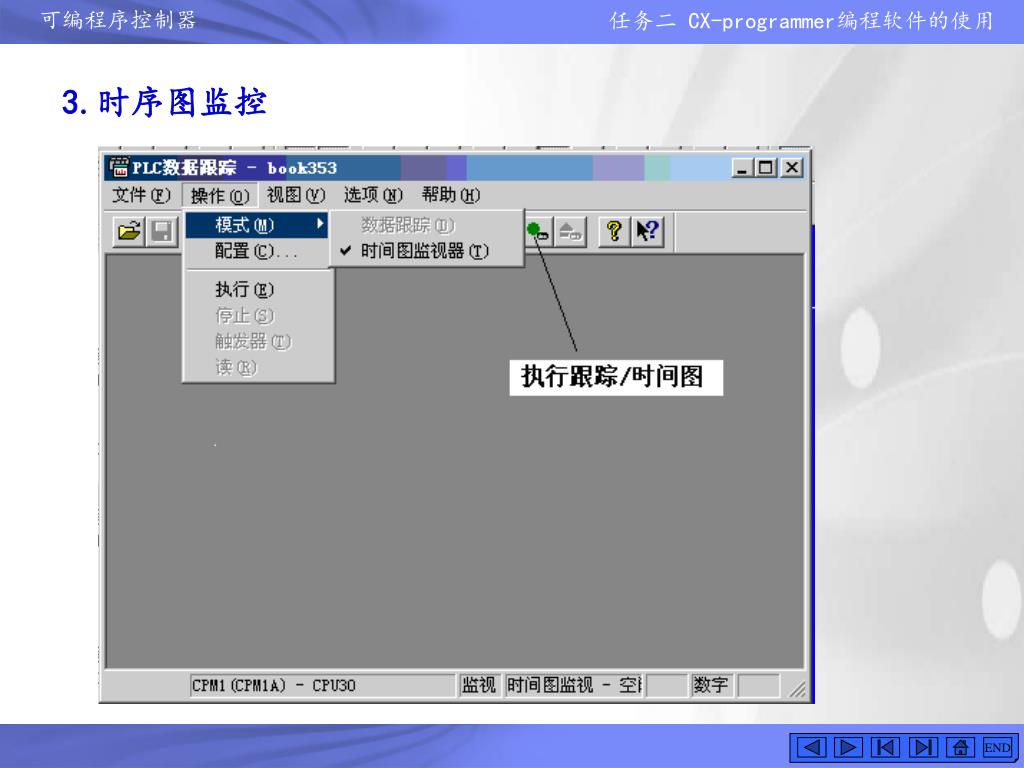

任务二 CX-programmer编程软件的使用 END 3.时序图监控

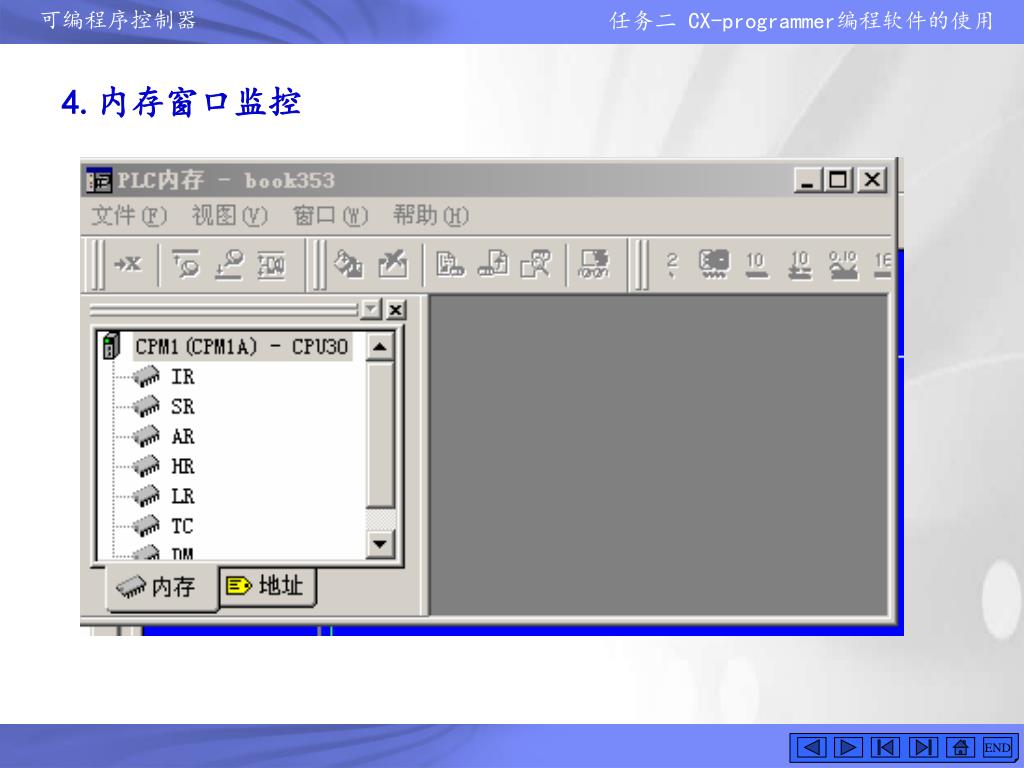

任务二 CX-programmer编程软件的使用 END 4.内存窗口监控

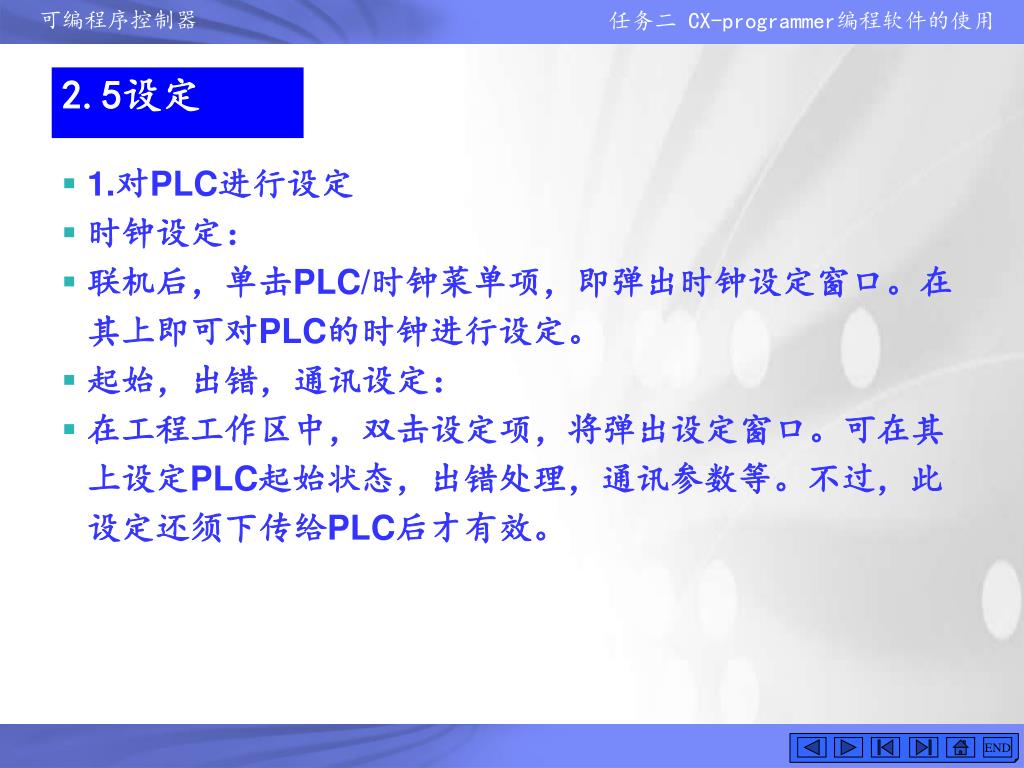

任务二 CX-programmer编程软件的使用 END 2.5设定 • 1.对PLC进行设定 • 时钟设定： • 联机后，单击PLC/时钟菜单项，即弹出时钟设定窗口。在其上即可对PLC的时钟进行设定。 • 起始，出错，通讯设定： • 在工程工作区中，双击设定项，将弹出设定窗口。可在其上设定PLC起始状态，出错处理，通讯参数等。不过，此设定还须下传给PLC后才有效。

任务二 CX-programmer编程软件的使用 END 2.CXP软件界面设定 • 当梯形图显示窗口激活时，击工具/选项菜单项，或相应的热键，则弹出设定窗口

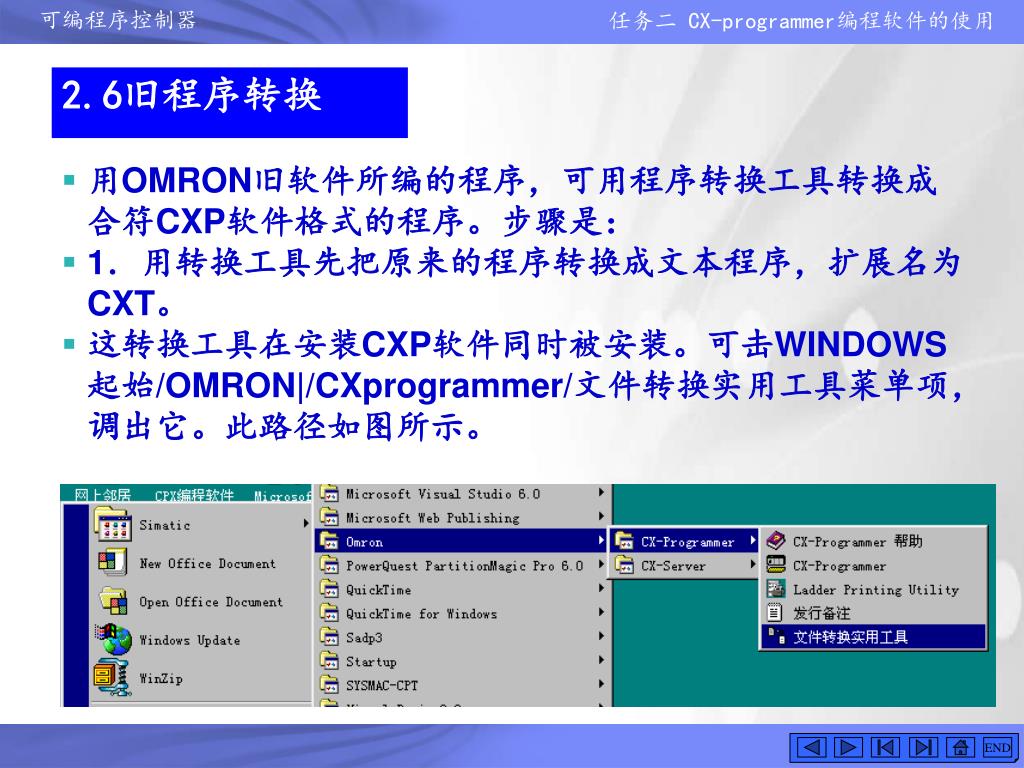

任务二 CX-programmer编程软件的使用 END 2.6旧程序转换 • 用OMRON旧软件所编的程序，可用程序转换工具转换成合符CXP软件格式的程序。步骤是： • 1．用转换工具先把原来的程序转换成文本程序，扩展名为CXT。 • 这转换工具在安装CXP软件同时被安装。可击WINDOWS起始/OMRON|/CXprogrammer/文件转换实用工具菜单项，调出它。此路径如图所示。

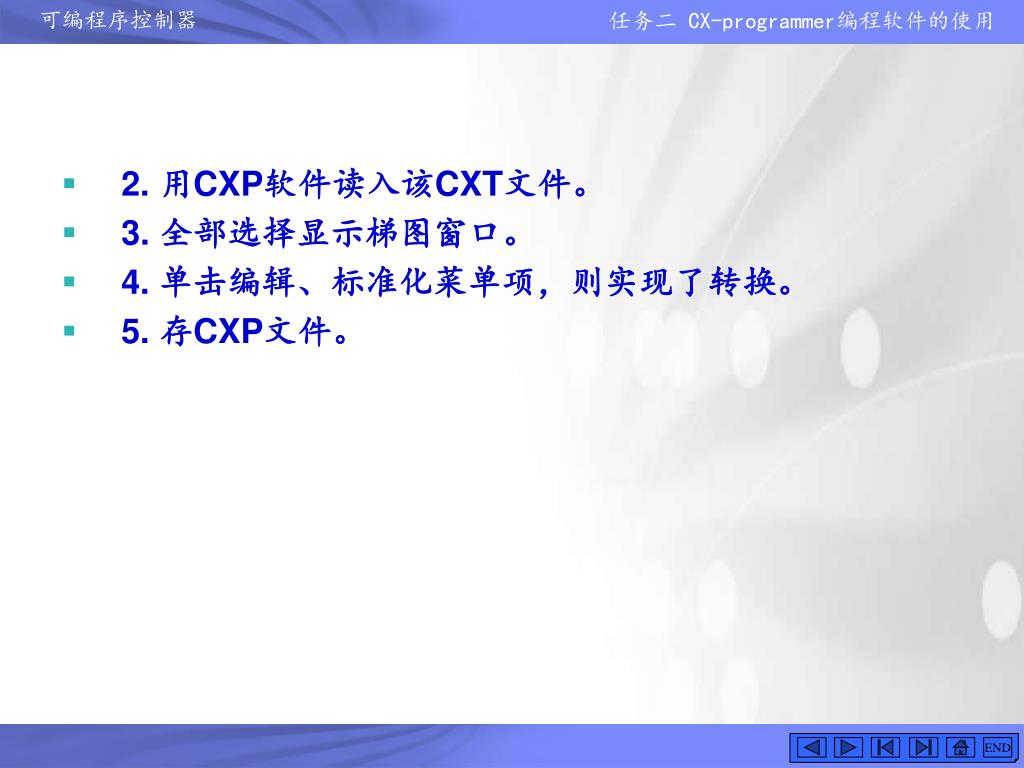

任务二 CX-programmer编程软件的使用 END • 2. 用CXP软件读入该CXT文件。 • 3. 全部选择显示梯图窗口。 • 4. 单击编辑、标准化菜单项，则实现了转换。 • 5. 存CXP文件。

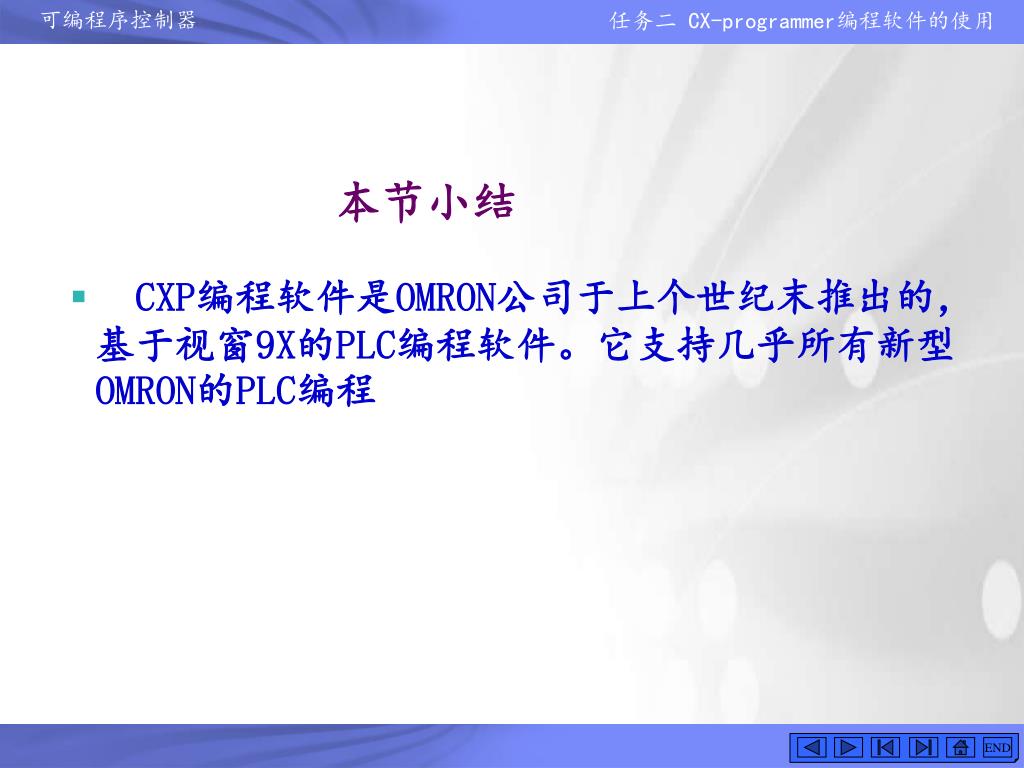

任务二 CX-programmer编程软件的使用 END 本节小结 • CXP编程软件是OMRON公司于上个世纪末推出的，基于视窗9X的PLC编程软件。它支持几乎所有新型OMRON的PLC编程

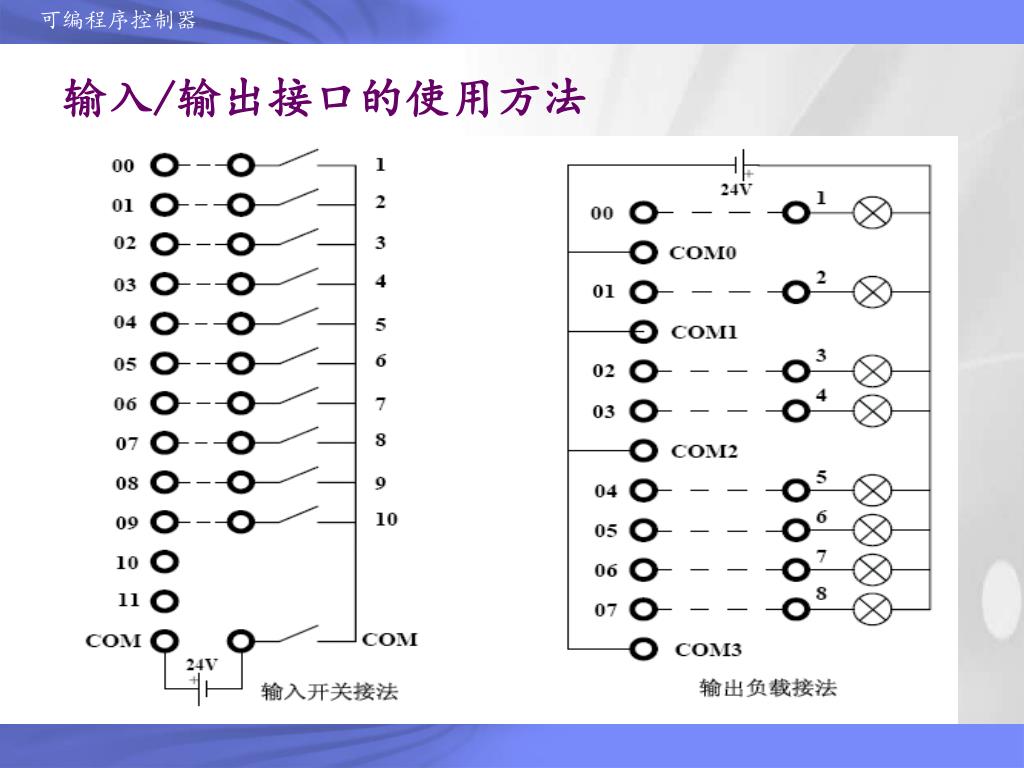

输入/输出接口的使用方法

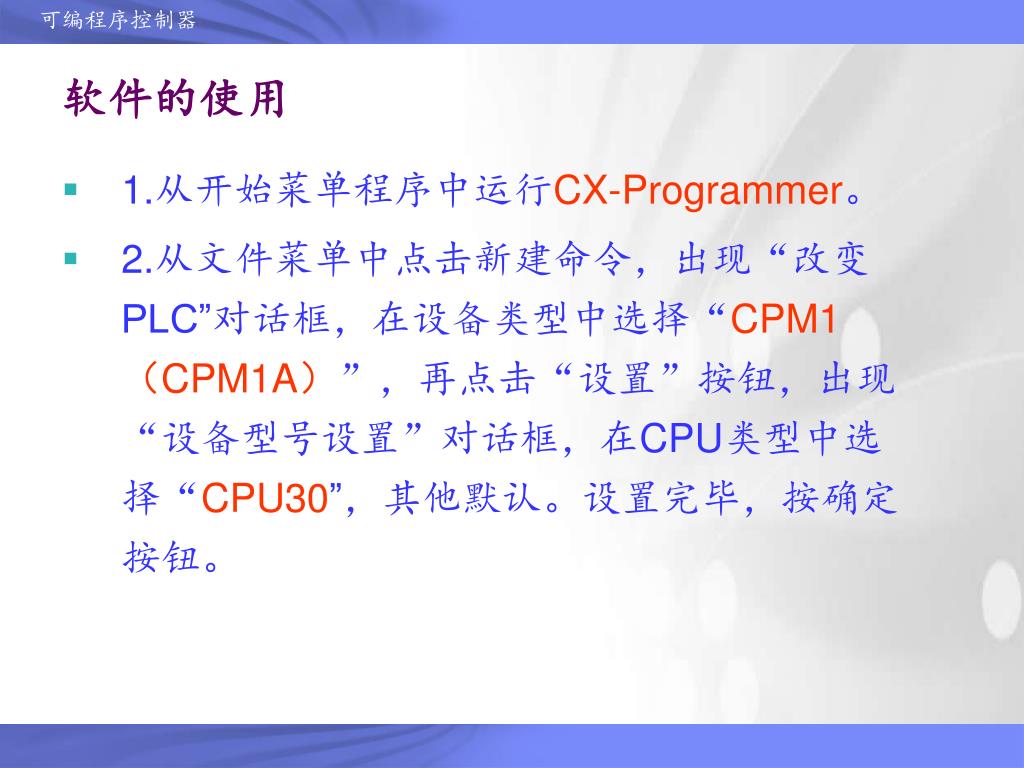

软件的使用 • 1.从开始菜单程序中运行CX-Programmer。 • 2.从文件菜单中点击新建命令，出现“改变PLC”对话框，在设备类型中选择“CPM1（CPM1A）”，再点击“设置”按钮，出现“设备型号设置”对话框，在CPU类型中选择“CPU30”，其他默认。设置完毕，按确定按钮。

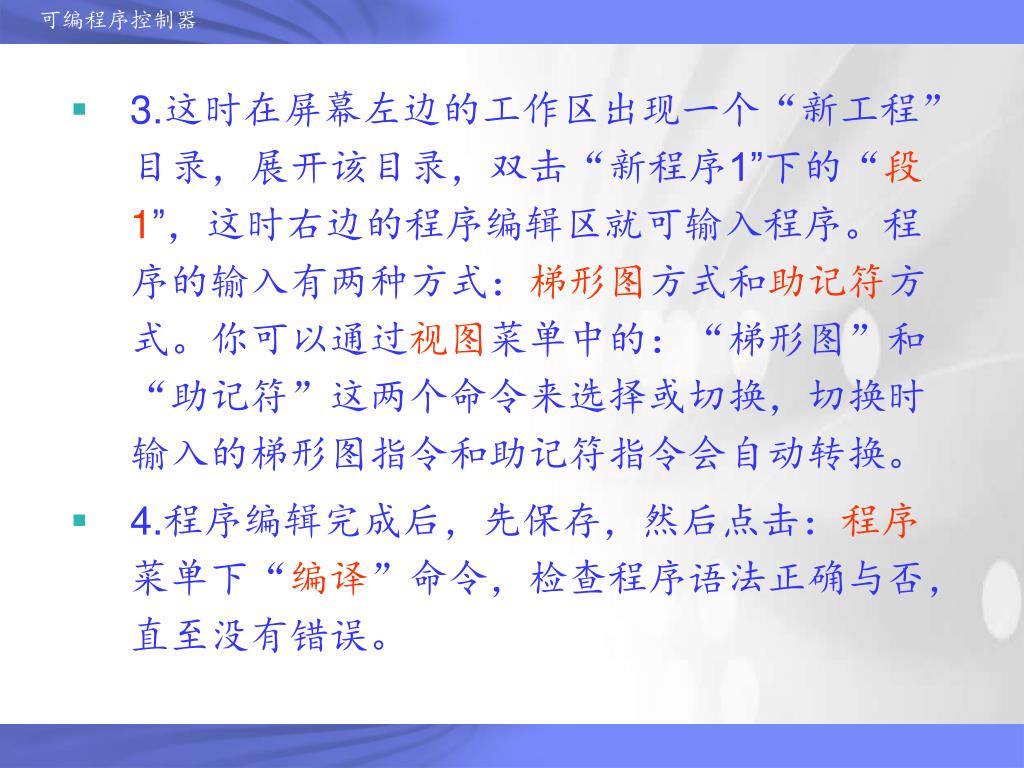

3.这时在屏幕左边的工作区出现一个“新工程”目录，展开该目录，双击“新程序1”下的“段1”，这时右边的程序编辑区就可输入程序。程序的输入有两种方式：梯形图方式和助记符方式。你可以通过视图菜单中的：“梯形图”和“助记符”这两个命令来选择或切换，切换时输入的梯形图指令和助记符指令会自动转换。3.这时在屏幕左边的工作区出现一个“新工程”目录，展开该目录，双击“新程序1”下的“段1”，这时右边的程序编辑区就可输入程序。程序的输入有两种方式：梯形图方式和助记符方式。你可以通过视图菜单中的：“梯形图”和“助记符”这两个命令来选择或切换，切换时输入的梯形图指令和助记符指令会自动转换。 • 4.程序编辑完成后，先保存，然后点击：程序菜单下“编译”命令，检查程序语法正确与否，直至没有错误。

5.点击PLC菜单下“在线工作”。（在做这步工作之前，请先用编程电缆将电脑的串口和PLC主机的编程接口连接起来，并打开实验箱电源。）5.点击PLC菜单下“在线工作”。（在做这步工作之前，请先用编程电缆将电脑的串口和PLC主机的编程接口连接起来，并打开实验箱电源。） • 6.然后选择PLC菜单下“传送”→“到PLC”命令，将程序下载至PLC主机内的存储器中。

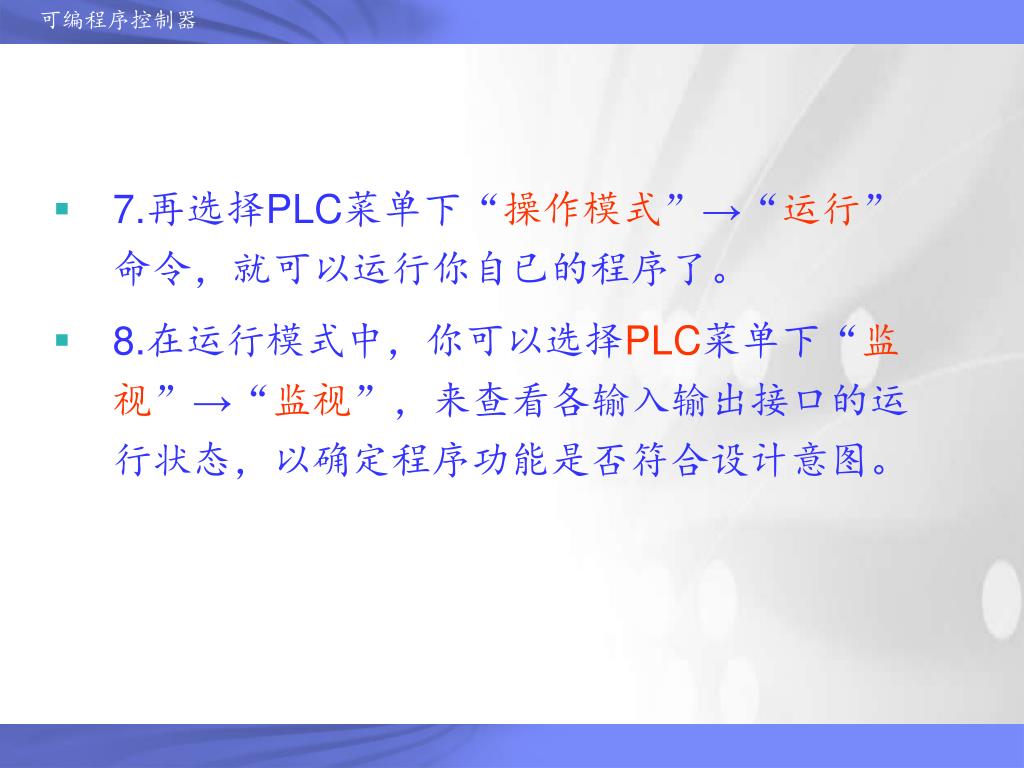

7.再选择PLC菜单下“操作模式”→“运行”命令，就可以运行你自已的程序了。7.再选择PLC菜单下“操作模式”→“运行”命令，就可以运行你自已的程序了。 • 8.在运行模式中，你可以选择PLC菜单下“监视”→“监视”，来查看各输入输出接口的运行状态，以确定程序功能是否符合设计意图。
