  1. Jump dan Call

  2. Jump • Merupakan suatu proses untuk melompati suatu eksekusi rung jika suatu kondisi belum terpenuhi • Sama seperti : • IF …. THEN …. ELSE • Memungkinkan PLC men-skip suatu alur proses secara mudah dalam alur kerjanya

  3. Ilustrasi

  4. Implementasi

  5. Jump dalam Jump

  6. Jump PLC Omron • Menggunakansintak : • JMP : asalloncatan • JME : tujuanloncatan • Aktivasi : • Jika JMP OFF maka program akanmeloncatketujuan • Jika JMP ON maka program akandieksekusisecara normal • JMP hanyaakanmenonaktifkan output, input tetapdiprosessepertibiasa

  7. Subrutin • Merupakan sebagian program yang dieksekusi berulang-ulang • Biasanya ditulis sebagai ladder tersendiri, tapi bisa diakses secara mudah dengan menggunakan sintak tertentu • Eksekusi sama seperti pemanggilan fungsi biasa, setelah selesai maka akan kembali ke program utama

  8. Contoh

  9. Subrutin di PLC Omron • Instruksi : • SBN (Subroutine Define) • RET (Subroutine Return) • SBS (Subroutine Entry) • Subrutin bisa berisi Ladder, IL, ST, atau SFC • Keuntungan : • Memudahkan pemanggilan suatu Ladder yang dipakai berulang-ulang • Memperkecil ukuran program

  10. SBN (Subroutine Define) • Untuk mendefinisikan sebuah subrutin • Harus diakhiri dengan RET sebagai penanda akhir subrutinnya • Parameter : • Nomor subrutinnya (0-1023) • Simbol :

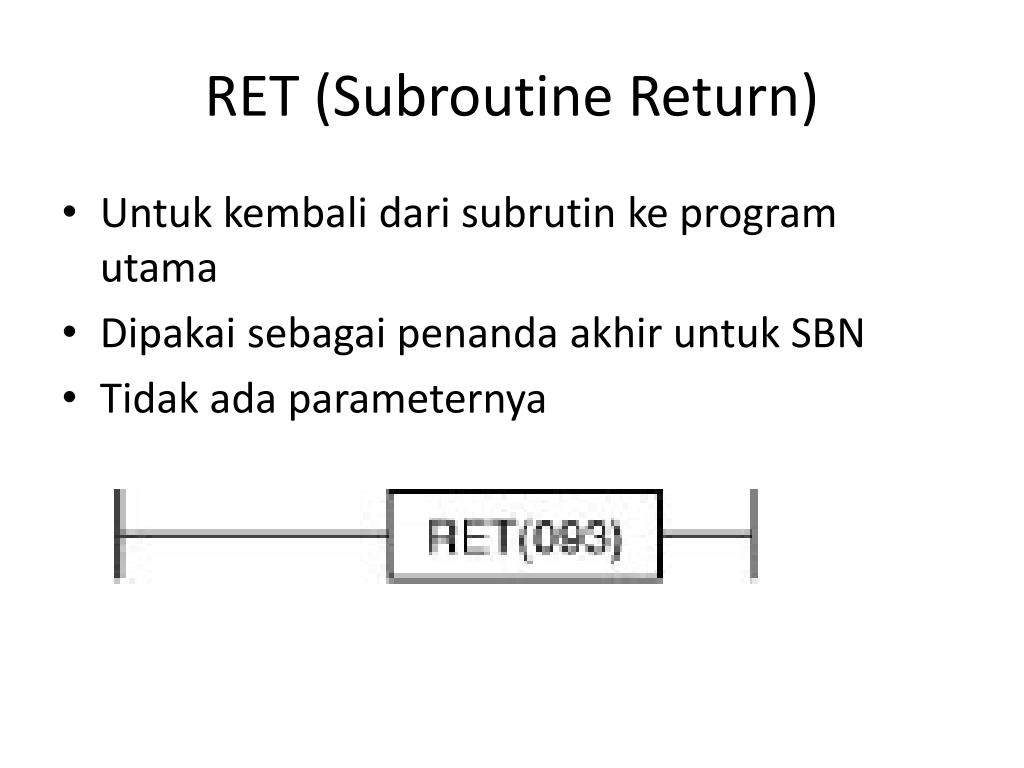

  11. RET (Subroutine Return) • Untuk kembali dari subrutin ke program utama • Dipakai sebagai penanda akhir untuk SBN • Tidak ada parameternya

  12. SBS (Subroutine Entry) • Mengakses sebuah subroutine • Akan aktif jika input SBS ON, tidak aktif kalau OFF • Parameter : • Nomor subrutin yang akan diakses
