  1. 电子基本电路安装与测试 项目4 稳压电源电路的安装与测试 任务1 稳压二极管并联型稳压电源电路的安装 与测试 *任务2 三极管串联型稳压电源的安装与测试 任务3 集成稳压电源电路的安装与测试

  2. 电子基本电路安装与测试 项目4 稳压电源电路的安装与测试 集成稳压器 固定式集成稳压器

  3. 电子基本电路安装与测试 项目4 稳压电源电路的安装与测试

  4. 电子基本电路安装与测试 项目4 稳压电源电路的安装与测试 1.会分析、安装与测试稳压二极管并联型稳压电源电路。 2.能分析、安装与测试三极管串联型稳压电源电路。 3.能安装、测试集成稳压电路 4.会分析开关稳压电源电路的结构框图 提供稳定的直流电能的电源就是直流稳压电源。直流稳压电源在电源技术中占有十分重要的地位。

  5. 电子基本电路安装与测试 项目4 稳压电源电路的安装与测试 任务1 稳压二极管并联型稳压电源电路的安装与测试 【任务目标】 1.会分析稳压二极管并联型稳压电源电路的工作过程。 2.能按工艺流程安装与测试稳压二极管并联型稳压电 源电路。 【任务描述】 稳压二极管并联型稳压电源电路是结构简单、组成 元器件少，但又能满足一定稳压要求的电路，非常适合初学者学习与制作。

  6. 电子基本电路安装与测试 任务1 稳压二极管并联型稳压电源电路的安装与测试 【知识准备】 1.稳压二极管并联型稳压电路的电路组成 2.稳压电路的工作过程 Ui（或RL） Uo Iz IRUR Uo

  7. 电子基本电路安装与测试 任务1 稳压二极管并联型稳压电源电路的安装与测试 【任务实施】 1.准备工具和器材 表4-1 工 具

  8. 电子基本电路安装与测试 任务1 稳压二极管并联型稳压电源电路的安装与测试 【任务实施】 1.准备工具和器材 表4-2 器 材

  9. 电子基本电路安装与测试 任务1 稳压二极管并联型稳压电源电路的安装与测试 【任务实施】 2.环境要求与安全要求 • 环境要求 • 安装工艺要求 • 安装过程的安全要求

  10. 电子基本电路安装与测试 任务1 稳压二极管并联型稳压电源电路的安装与测试 【任务实施】 3.电路安装与测试 的步骤与方法

  11. 电子基本电路安装与测试 任务1 稳压二极管并联型稳压电源电路的安装与测试 【任务小结】 完成工作任务评价表

  12. 电子基本电路安装与测试 任务1 稳压二极管并联型稳压电源电路的安装与测试 【任务拓展】 在稳压二极管并联型稳压电源电路的安装与测试 中，如果不小心将稳压二极管接反了，那么输出电 压将会怎样变化？

  13. 电子基本电路安装与测试 项目4 稳压电源电路的安装与测试 *任务2 三极管串联型稳压电源电路的安装与测试 【任务目标】 1.熟悉三极管串联型稳压电源的电路形式。 2.会分析三极管串联型稳压电源电路的工作过程。 3.会安装与调试三极管串联型稳压电源电路。 4.会分析、检测、排除三极管串联型稳压电源的常见故障。 【任务描述】 当负载的电流较大，而且要求输出电压可调且稳压特性较好时，一般采用三极管串联型直流稳压电源电路。

  14. 电子基本电路安装与测试 *任务2 三极管串联型稳压电源电路的安装与测试 【知识准备】 1.三极管串联型稳压电源电路的电路组成

  15. VT1调整管 R3、 RP、R4取样电路 VT1 + _ + _ R1 R3 R2 VT2 RP RL UI UO RP下 UB2 R4 UZ R2、 UZ基准电路 R1、 VT2比较放大 【知识准备】 1.三极管串联型稳压电源电路的电路组成 稳压电源电路的组成： （1）取样电路； （2）基准电路； （3）比较放大电路； （4）调整电路。

  16. +UI 比较放大 R1 UB1 Uo RL 电子基本电路安装与测试 *任务2 三极管串联型稳压电源电路的安装与测试 【知识准备】 1.三极管串联型稳压电源电路的电路组成 因调整管与负载接成射极输出器形式，为深度串联电压负反馈，故称之为： 串联型反馈式稳压电源电路。 VT1 若因输入电压变化或负载变化而使UO加大,比较放大电路使UB1变小,从而使UO降低。

  17. 电子基本电路安装与测试 *任务2 三极管串联型稳压电源电路的安装与测试 【知识准备】 2. 稳压电路的工作过程 当输入电压Ui或负载RL发生变化时，若引起输出电压Uo上升，导致取样电压UB2增加，则VT2管的UBE2增大（UZ不变），集电极电流IC2增加，使集电极电位UC2=UB1下降，故VT1管的UBE1减小，IC1减小，UCE1增大使输出电压Uo减小，从而保持Uo基本不变。

  18. 电子基本电路安装与测试 VT1 + _ + _ R1 R3 R2 VT2 RP RL UI UO RP下 UB1 （UC2 ） UB2 R4 UZ UBE2 Uo IC2 IC1 *任务2 三极管串联型稳压电源电路的安装与测试 稳压 过程 当 UI 增加或输出电流减小使 Uo升高时 UBE2=（UB2-UZ） ui（RL） UB1 （UC2 ） Uo稳定 UCE1

  19. VT1 + _ + _ R1 R3 R2 VT2 RP RL UI UO RP下 UB2 R4 UZ + + R3 R R + ( ) R R = + P 4 U U U + + R3 R R P 下 4 O Z BE 2 = + + P 4 U U U R R4 O Z BE 2 P 下 电子基本电路安装与测试 *任务2 三极管串联型稳压电源电路的安装与测试 【知识准备】 3. 输出电路UO的调节 UB2=UZ+UBE2

  20. 电子基本电路安装与测试 *任务2 三极管串联型稳压电源电路的安装与测试 【任务实施】 1.准备工具和器材 表4-3 工 具

  21. 电子基本电路安装与测试 *任务2 三极管串联型稳压电源电路的安装与测试 【任务实施】 1.准备工具和器材 表4-4 器 材

  22. 电子基本电路安装与测试 *任务2 三极管串联型稳压电源电路的安装与测试 【任务实施】 2.环境要求与安全要求 • 环境要求 • 安装工艺要求 • 安装过程的安全要求

  23. 电子基本电路安装与测试 *任务2 三极管串联型稳压电源电路的安装与测试 【任务实施】 3.电路安装与测试 的步骤与方法

  24. 电子基本电路安装与测试 *任务2 三极管串联型稳压电源电路的安装与测试 【任务小结】 完成工作任务评价表

  25. 电子基本电路安装与测试 *任务2 三极管串联型稳压电源电路的安装与测试 【任务拓展】 1.根据学生工作页，绘制各测试点的波形。 2.适当改变输入电压或负载大小，绘制各测试点波形。

  26. 电子基本电路安装与测试 项目4 稳压电源电路的安装与测试 任务3 集成稳压电源电路的安装与测试 【任务目标】 1.能识别三端集成稳压器件的引脚。 2.能识读集成稳压电源的电路图，熟悉其典型应用电路。 3.会安装、测试集成稳压电源电路。 4.会分析开关稳压电源电路的结构框图。 【任务描述】 集成稳压器体积小，使用方便，广泛应用于各种电子设备的电源部分。

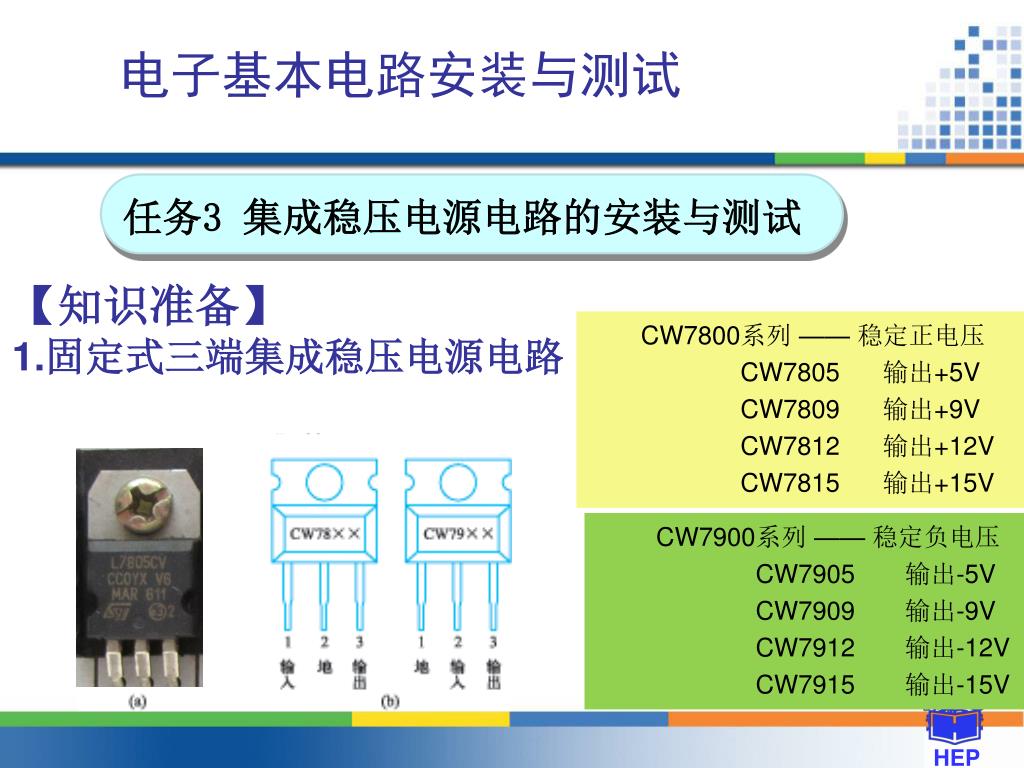

  27. 电子基本电路安装与测试 任务3 集成稳压电源电路的安装与测试 【知识准备】 1.固定式三端集成稳压电源电路 CW7800系列 —— 稳定正电压 CW7805 输出+5V CW7809 输出+9V CW7812 输出+12V CW7815 输出+15V CW7900系列 —— 稳定负电压 CW7905 输出-5V CW7909 输出-9V CW7912 输出-12V CW7915 输出-15V

  28. 电子基本电路安装与测试 任务3 集成稳压电源电路的安装与测试 【知识准备】 1.固定式三端集成稳压电源电路

  29. 电子基本电路安装与测试 1 3 CW7805 + _ + _ RL CI 2 u1 u2 1F Co Uo C1 300µF 1µF 任务3 集成稳压电源电路的安装与测试 固定式三端集成稳压电源应用电路 U1=220V U2=8V UC1=1.2 U2 =9.6V Uo=5V

  30. 电子基本电路安装与测试 任务3 集成稳压电源电路的安装与测试 【知识准备】 2.可调式三端集成稳压电源电路 CW117/217/317系列 —— 稳定正电压 CW137/237/33/系列 —— 稳定负电压

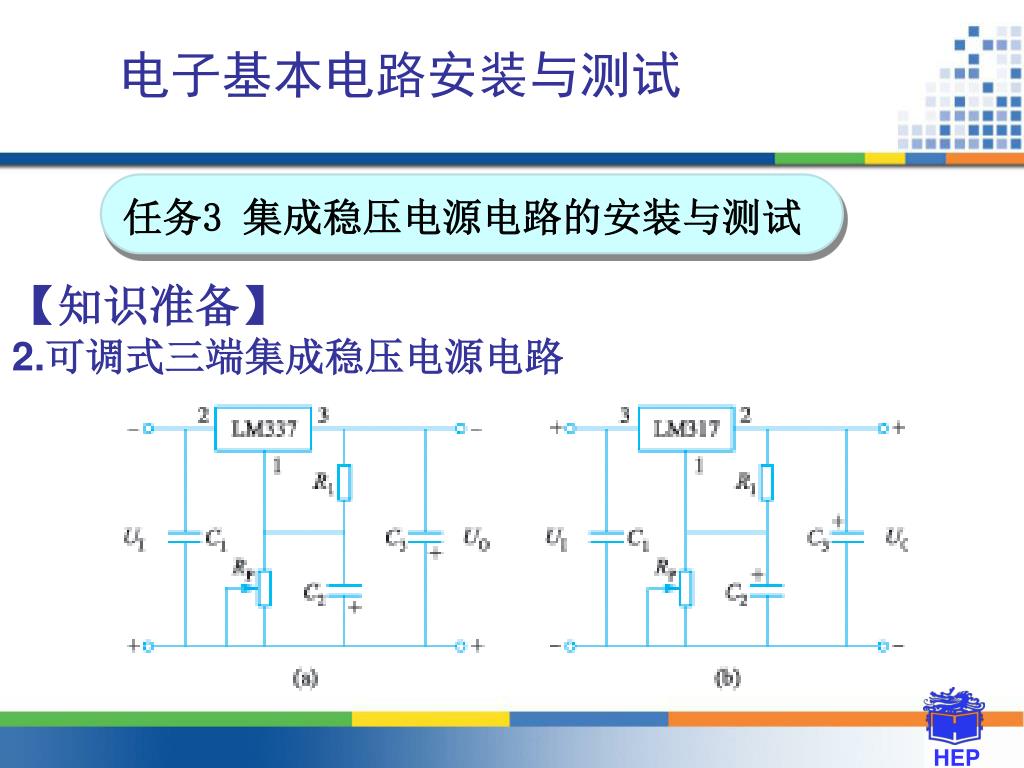

  31. 电子基本电路安装与测试 任务3 集成稳压电源电路的安装与测试 【知识准备】 2.可调式三端集成稳压电源电路

  32. 电子基本电路安装与测试 任务3 集成稳压电源电路的安装与测试 【知识准备】 3.开关稳压电源电路

  33. 电子基本电路安装与测试 任务3 集成稳压电源电路的安装与测试 【任务实施】 1.准备工具和器材 表4-5 工 具

  34. 电子基本电路安装与测试 任务3 集成稳压电源电路的安装与测试 【任务实施】 1.准备工具 和器材 表4-6 器 材

  35. 电子基本电路安装与测试 任务3 集成稳压电源电路的安装与测试 【任务实施】 2.环境要求与安全要求 • 环境要求 • 安装工艺要求 • 安装过程的安全要求

  36. 电子基本电路安装与测试 任务3 集成稳压电源电路的安装与测试 【任务实施】 3.电路安装与测试 的步骤与方法

  37. 电子基本电路安装与测试 任务3 集成稳压电源电路的安装与测试 【任务小结】 完成工作任务评价表

  38. 电子基本电路安装与测试 任务3 集成稳压电源电路的安装与测试 【任务拓展】 1.你能根据所学知识，点亮图4-15所示的爱心吗？ 2.网购开关型稳压电源套件，并自制实用的稳压电源，以供后续学习、生活使用。

  39. 电子基本电路安装与测试 任务3 集成稳压电源电路的安装与测试 【项目总结】 常见稳压电路比较见表4-7

  40. 电子基本电路安装与测试 任务3 集成稳压电源电路的安装与测试 【思考与实践】 1.图4-16所示电路中，稳压二极管的稳定电路UZ=12V，图中电压表流过的电流忽略不计，试求： （1）当开头S闭合时，电压表V和电流表A1、A2的读数分别为多少？ （2）当开头S断开时，电压表V和电流表A1、A2的读数分别为多少？
