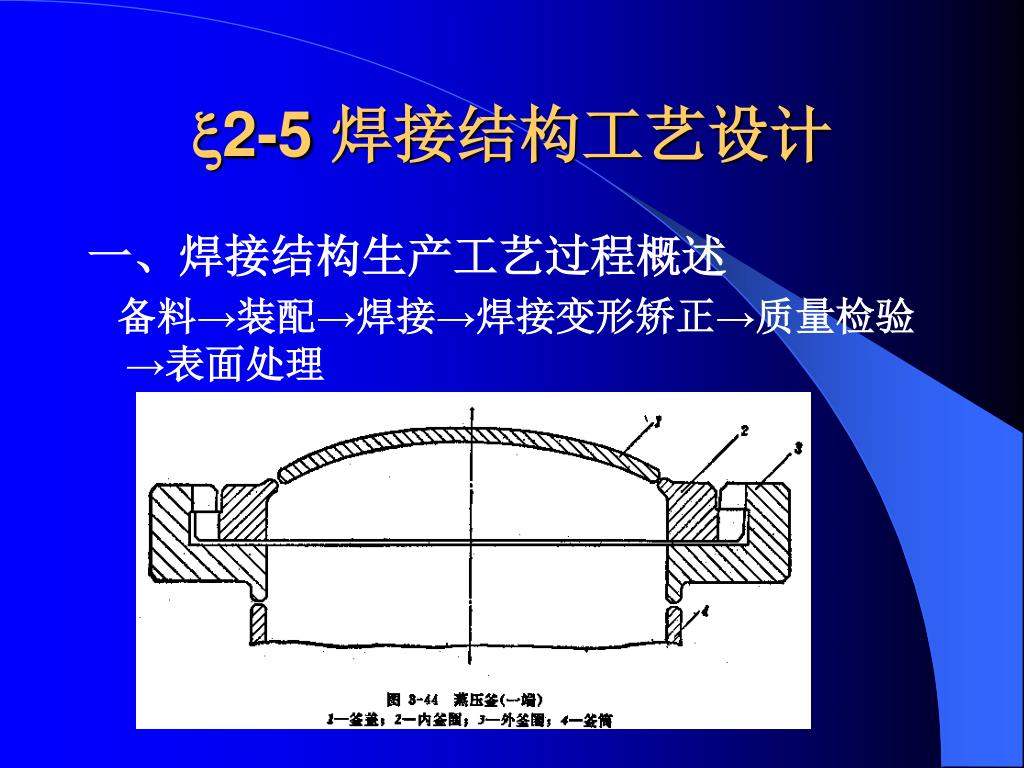

  1. 2-5 焊接结构工艺设计 一、焊接结构生产工艺过程概述 备料→装配→焊接→焊接变形矫正→质量检验→表面处理

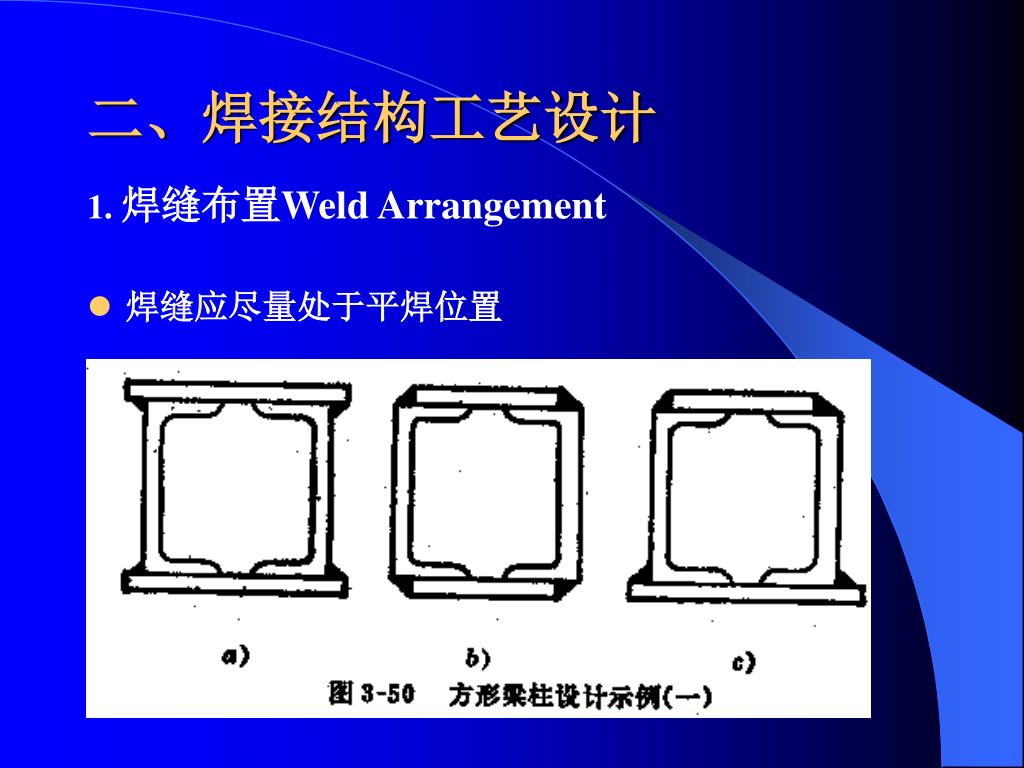

  2. 二、焊接结构工艺设计 1. 焊缝布置Weld Arrangement • 焊缝应尽量处于平焊位置

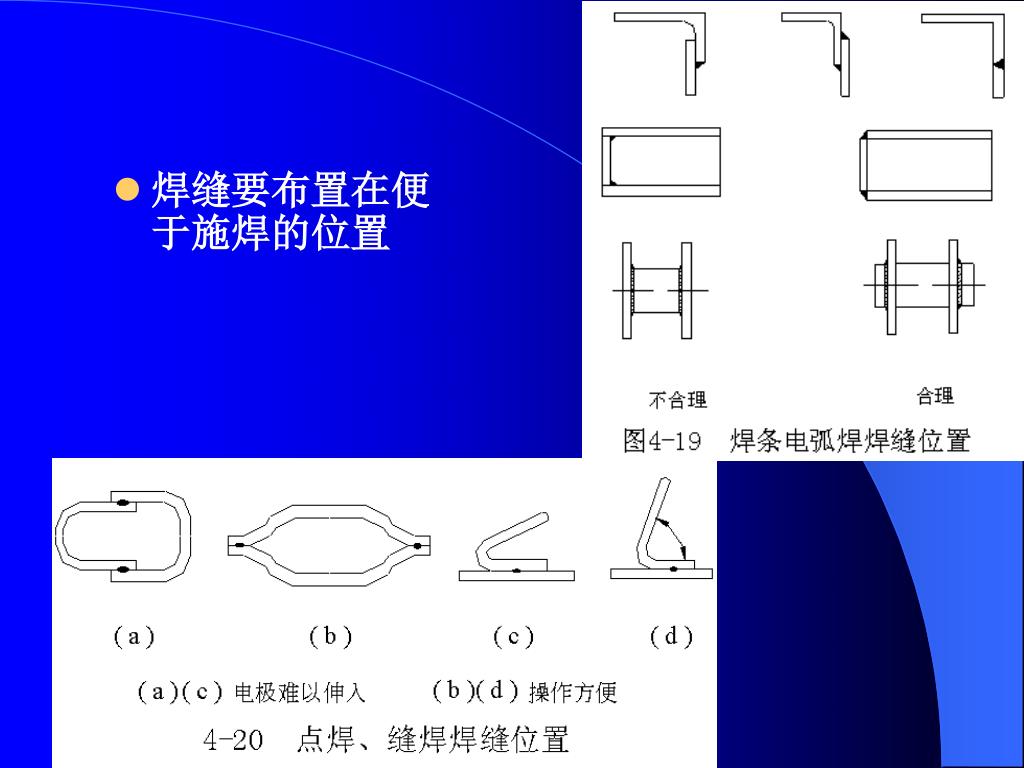

  3. 焊缝要布置在便于施焊的位置

  4. 焊缝布置要有利于减少焊接应力与变形 • 尽量减少焊缝数量及长度，缩小不必要的焊缝截面尺寸

  5. 焊缝布置应避免密集或交叉

  6. 焊缝布置应尽量对称 • 焊缝布置应避开机械加工表面

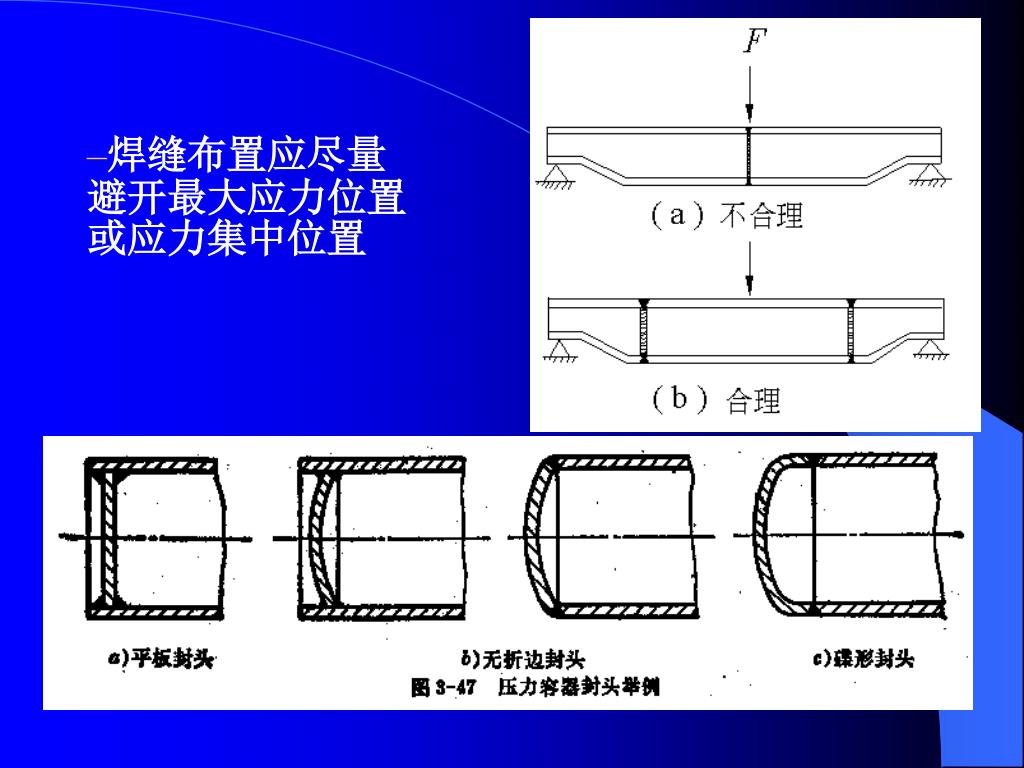

  7. 焊缝布置应尽量避开最大应力位置或应力集中位置

  8. 2．焊接方法的选择 • 要根据焊件的结构形状及材质、焊接质量要求、生产批量和现场设备等，在综合分析焊件质量、经济性和工艺可能性之后，确定最适宜的焊接方法。 • 焊接接头使用性能及质量要符合结构技术要求 • 提高生产率，降低成本 • 焊接现场设备条件及工艺可能性

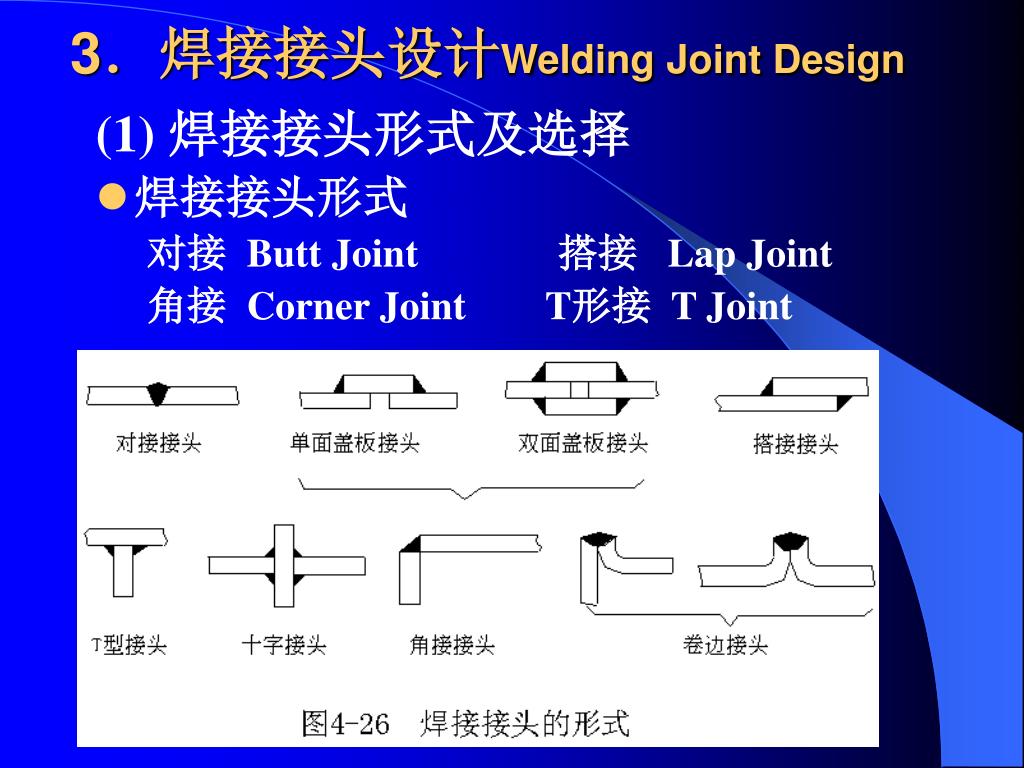

  9. 3．焊接接头设计Welding Joint Design (1) 焊接接头形式及选择 • 焊接接头形式 对接 Butt Joint 搭接 Lap Joint 角接 Corner Joint T形接 T Joint

  10. 焊接接头形式选择依据：根据工作条件所确定的接头形式、坡口形式和尺寸、焊缝尺寸等焊接接头形式选择依据：根据工作条件所确定的接头形式、坡口形式和尺寸、焊缝尺寸等 • 设计要求：保证接头满足使用要求 • 焊接的难易与变形程度：焊接易于实现，变形能够控制 • 焊接成本：经济性 • 施工条件：技术人员设备等条件

  11. 熔焊：对接、搭接、角接、T接、端接 • 压焊：对焊－对接、点焊和缝焊－搭接 • 钎焊：搭接

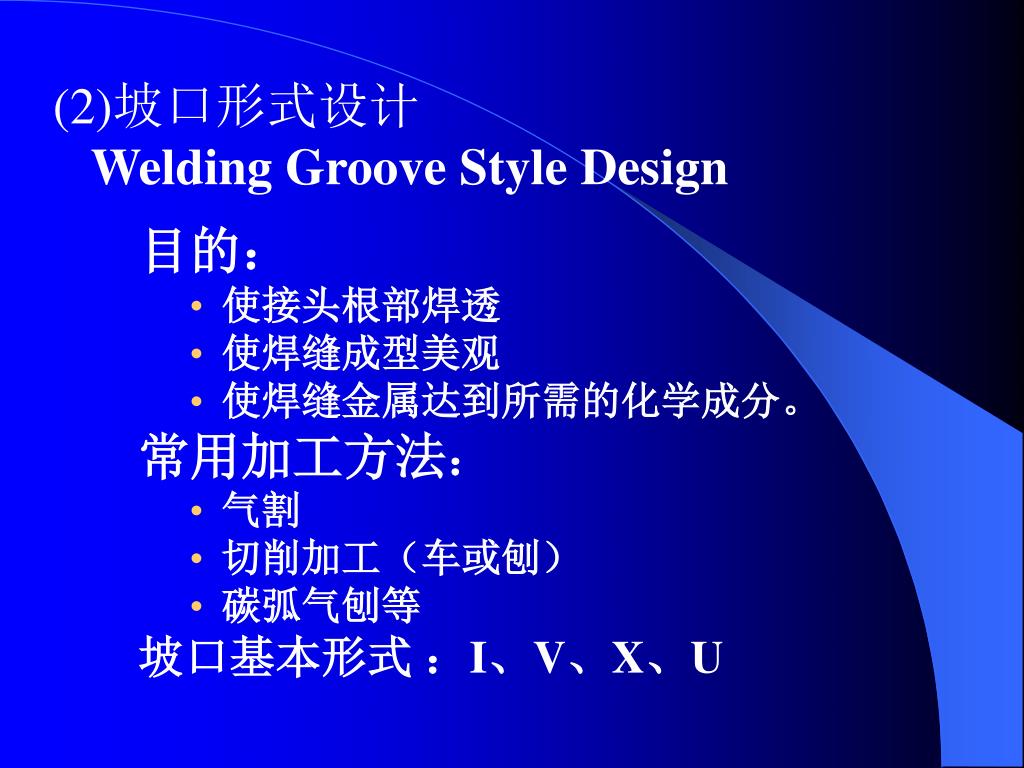

  12. (2)坡口形式设计 Welding Groove Style Design 目的： • 使接头根部焊透 • 使焊缝成型美观 • 使焊缝金属达到所需的化学成分。 常用加工方法： • 气割 • 切削加工（车或刨） • 碳弧气刨等 坡口基本形式 ：I、V、X、U

  13. 选择依据： • 板材厚度 • 坡口加工方法 • 焊接工艺性 • 考虑焊接方法、焊接位置、接头类型、变形大小、熔透要求、经济性等

  14. 焊接材料的选择 • 优先选择可焊性好的低碳、低合金钢. • 否则就要采取相应的工艺措施

  15. 三、焊件结构工艺性设计实例 低压贮气罐，壁厚8mm，压力1.0MPa，温度为常温，介质为压缩空气，大批量生产。

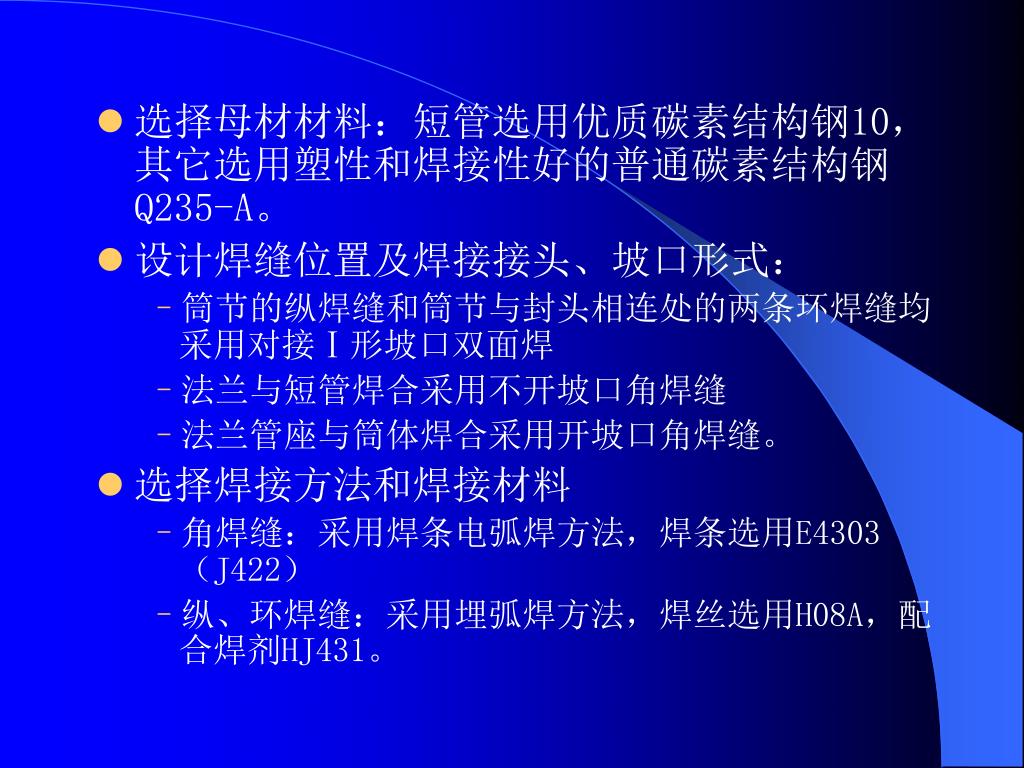

  16. 选择母材材料：短管选用优质碳素结构钢10，其它选用塑性和焊接性好的普通碳素结构钢Q235-A。选择母材材料：短管选用优质碳素结构钢10，其它选用塑性和焊接性好的普通碳素结构钢Q235-A。 • 设计焊缝位置及焊接接头、坡口形式： • 筒节的纵焊缝和筒节与封头相连处的两条环焊缝均采用对接Ⅰ形坡口双面焊 • 法兰与短管焊合采用不开坡口角焊缝 • 法兰管座与筒体焊合采用开坡口角焊缝。 • 选择焊接方法和焊接材料 • 角焊缝：采用焊条电弧焊方法，焊条选用E4303（J422） • 纵、环焊缝：采用埋弧焊方法，焊丝选用H08A，配合焊剂HJ431。

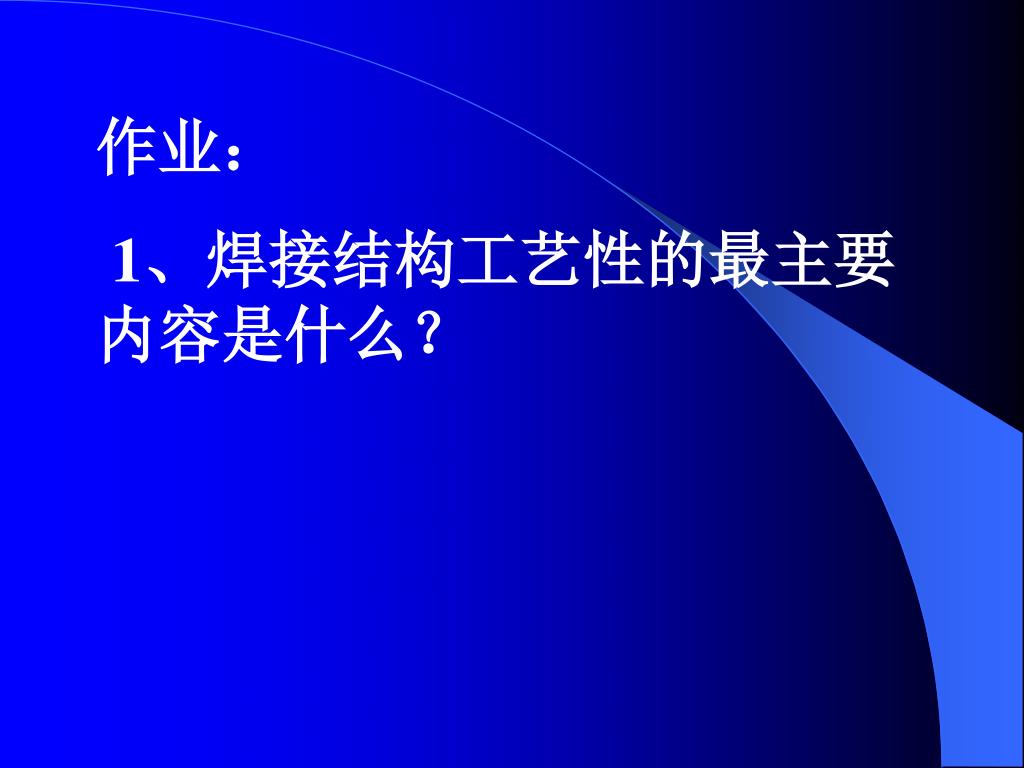

  17. 作业： 1、焊接结构工艺性的最主要内容是什么？
