  1. CAI บทเรียนคอมพิวเตอร์ช่วยสอน การอ่านค่าแถบสีตัวต้านทาน อ.นคร ชั้นประเสริฐ

  2. บทเรียนคอมพิวเตอร์ช่วยสอนบทเรียนคอมพิวเตอร์ช่วยสอน การอ่านค่าแถบสีตัวต้านทาน แบบเรียน การอ่านค่าความต้านทาน แบบทดสอบ การอ่านค่าสีตัวต้านทาน ออกจากโปรแกรม

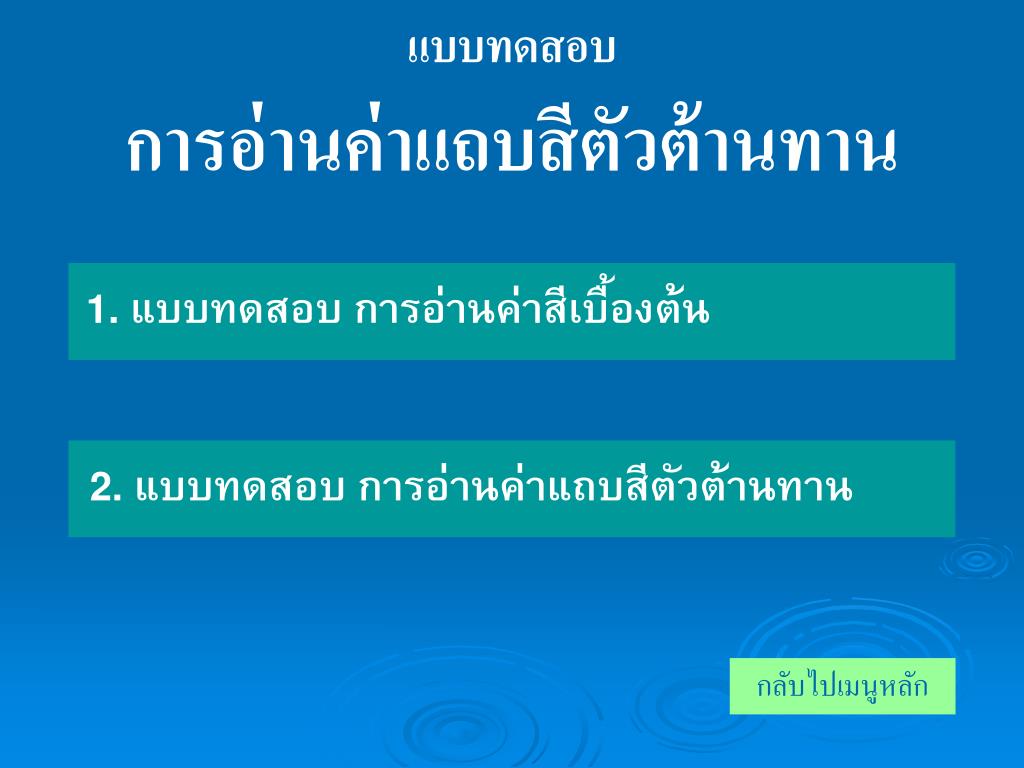

  3. แบบทดสอบ การอ่านค่าแถบสีตัวต้านทาน 1. แบบทดสอบ การอ่านค่าสีเบื้องต้น 2.แบบทดสอบ การอ่านค่าแถบสีตัวต้านทาน กลับไปเมนูหลัก

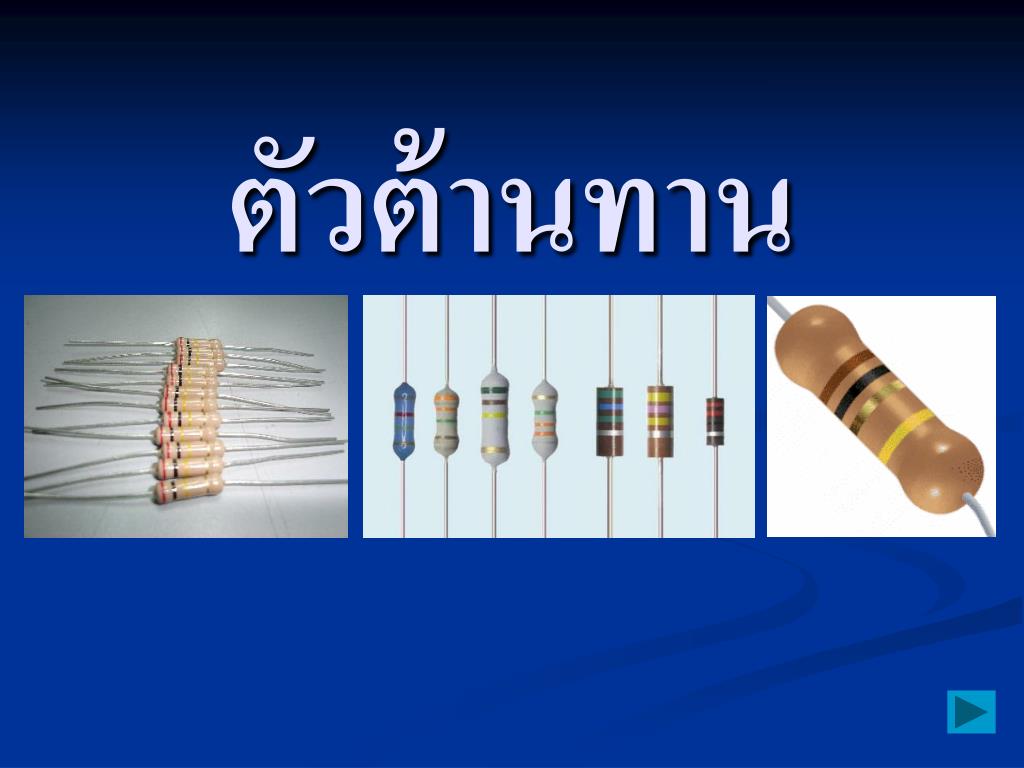

  4. ตัวต้านทาน

  5. ตัวต้านทาน (Resistor) ตัวต้านทานไฟฟ้าทำหน้าที่ต้านการไหลของกระแสไฟฟ้าในวงจร มีหน่วยเป็นโอห์ม ( Ω )แบ่งตามลักษณะการใช้งานได้ 2 ลักษณะ คือ • ตัวต้านทานค่าคงที่ (Fixed) • ตัวต้านทานปรับค่าและเลื่อนค่าได้ (Variable & Tab)

  6. ตัวต้านทาน (Resistor) ตัวต้านทานแบบค่าคงที่สร้างจากผงคาร์บอน หรือจากขดลวด หรือจากฟิล์มโลหะ มี 2 ขา และมีแถบสีหรือตัวอักษรหรือตัวเลข บอกรหัสค่าของตัวต้านทาน ตัวต้านทานแบบปรับค่าได้ มี 2 แบบคือ แบบเลื่อนค่า (Tab) และแบบหมุน (Variable) ซึ่งแบบหลังจะเป็นเชิงเส้นมากกว่าแบบแรก

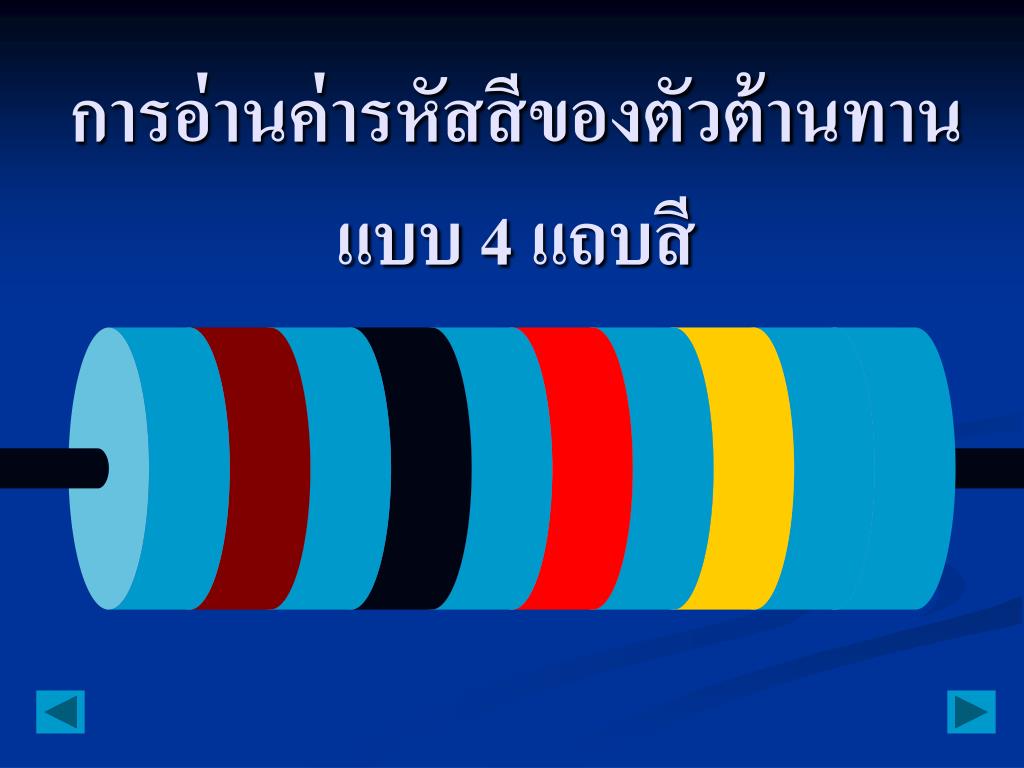

  7. การอ่านค่ารหัสสีของตัวต้านทานแบบ 4 แถบสี

  8. ค่าประจำสีของตัวต้านทานค่าประจำสีของตัวต้านทาน

  9. 0 ดำ

  10. 1 น้ำตาล

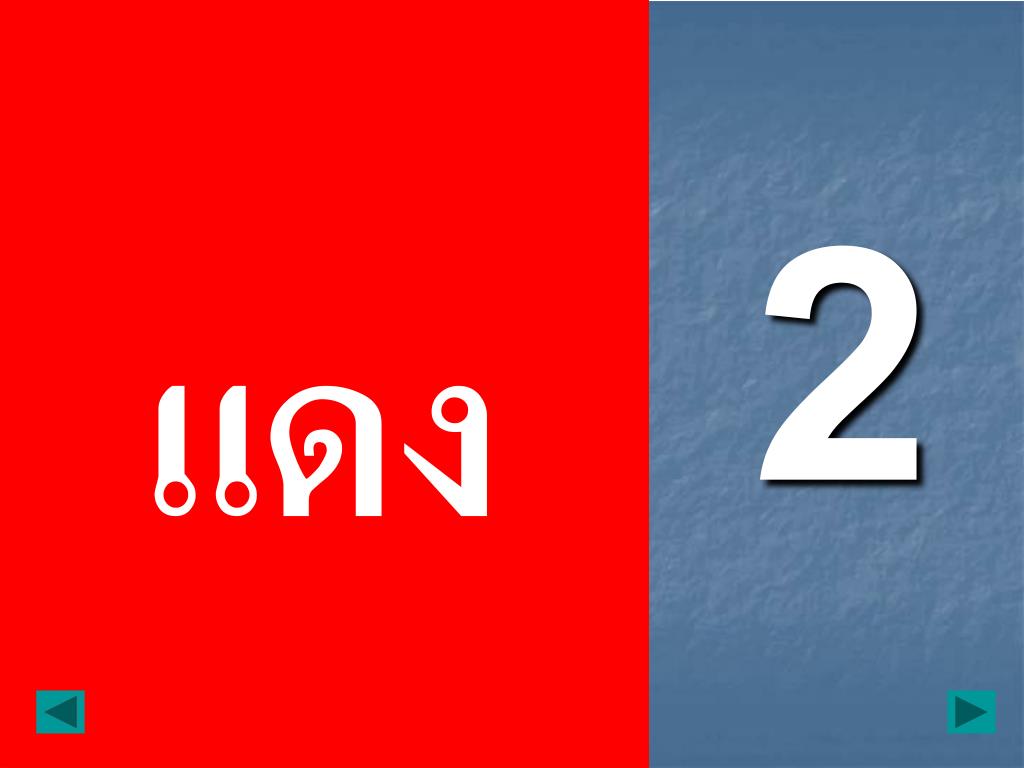

  11. 2 แดง

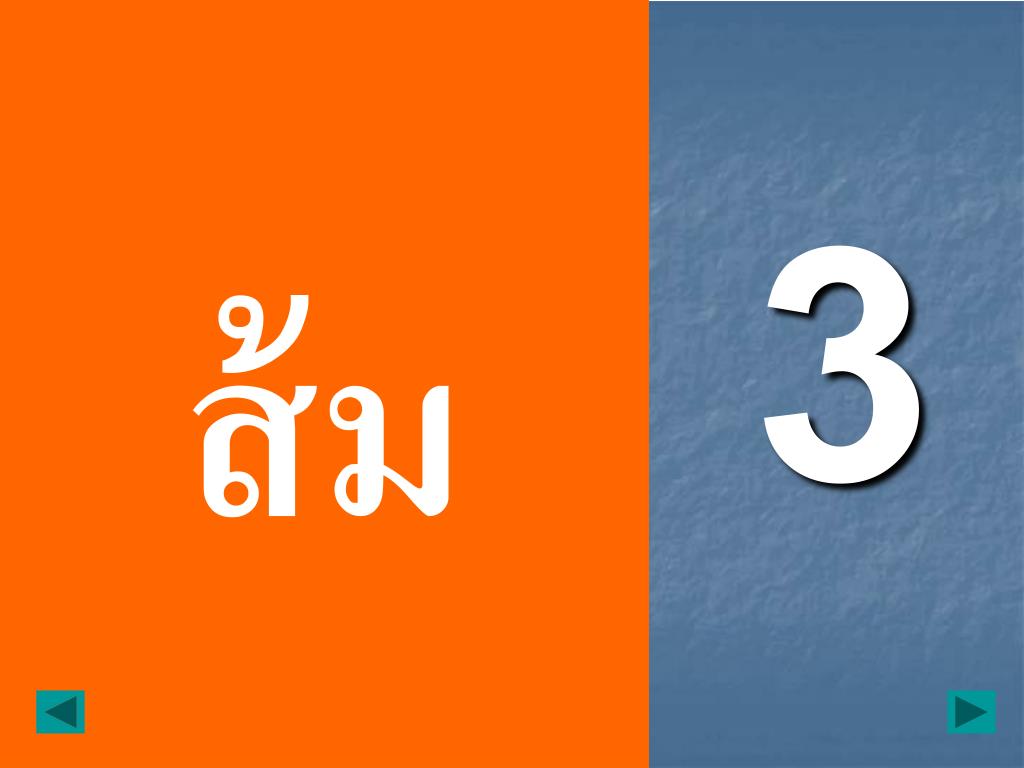

  12. 3 ส้ม

  13. 4 เหลือง

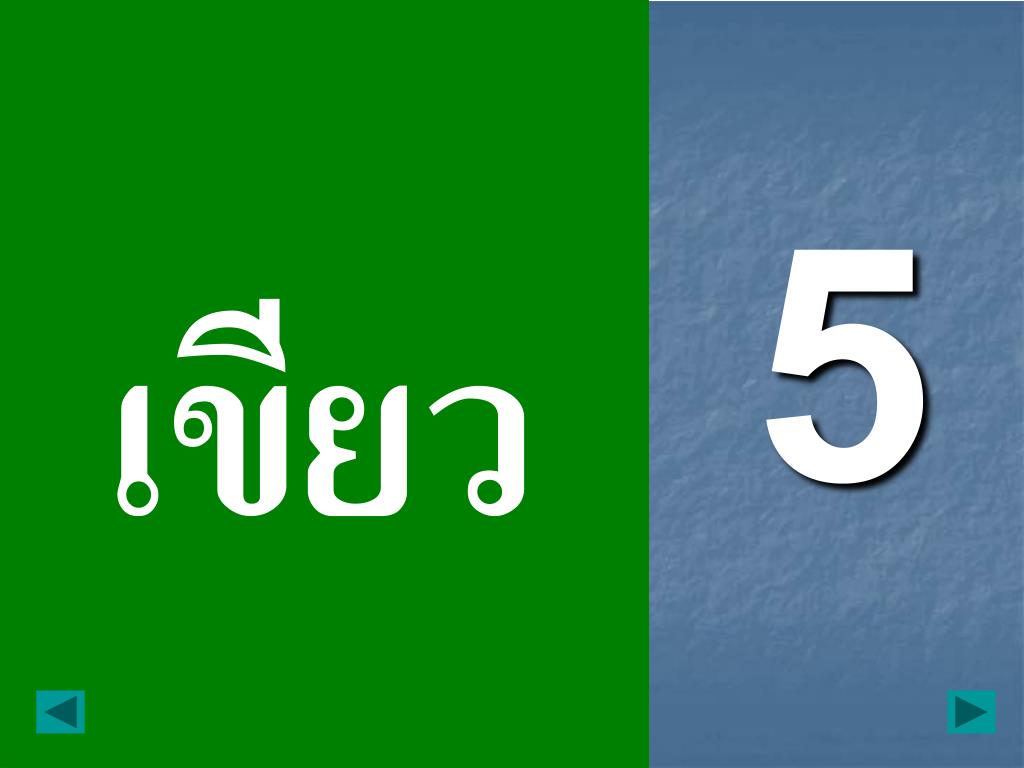

  14. 5 เขียว

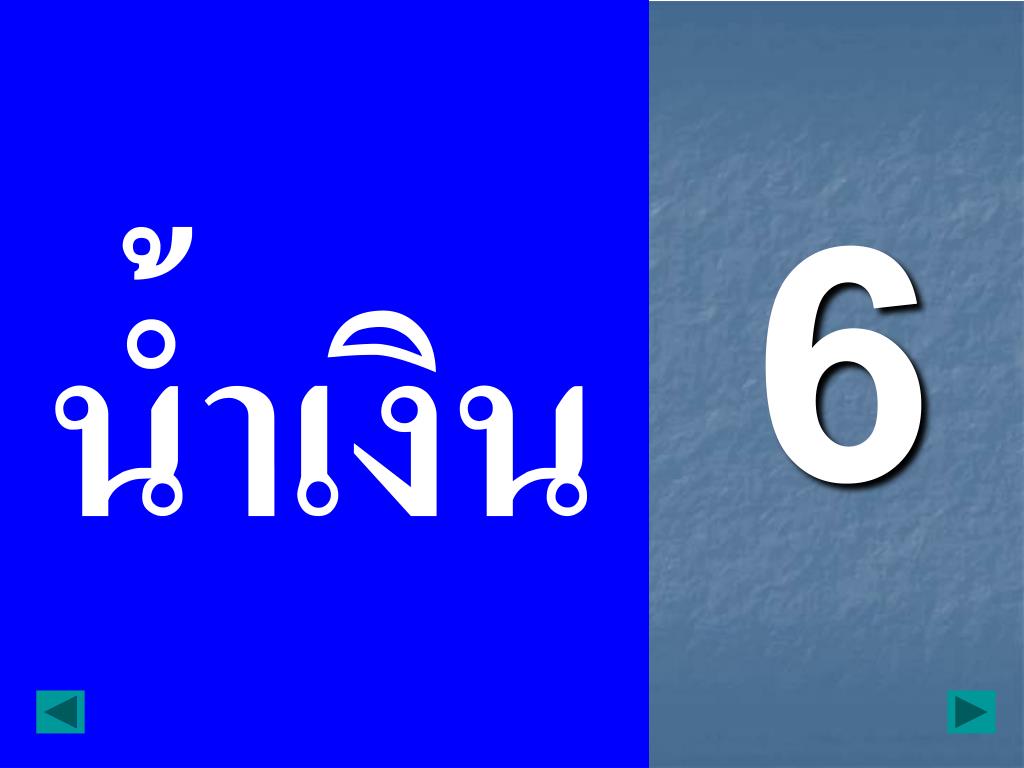

  15. 6 น้ำเงิน

  16. 7 ม่วง

  17. 8 เทา

  18. 9 ขาว

  19. 0.1 ทอง หรือ 5%

  20. 0.01 เงิน หรือ 10%

  21. ไม่มีสี 20%

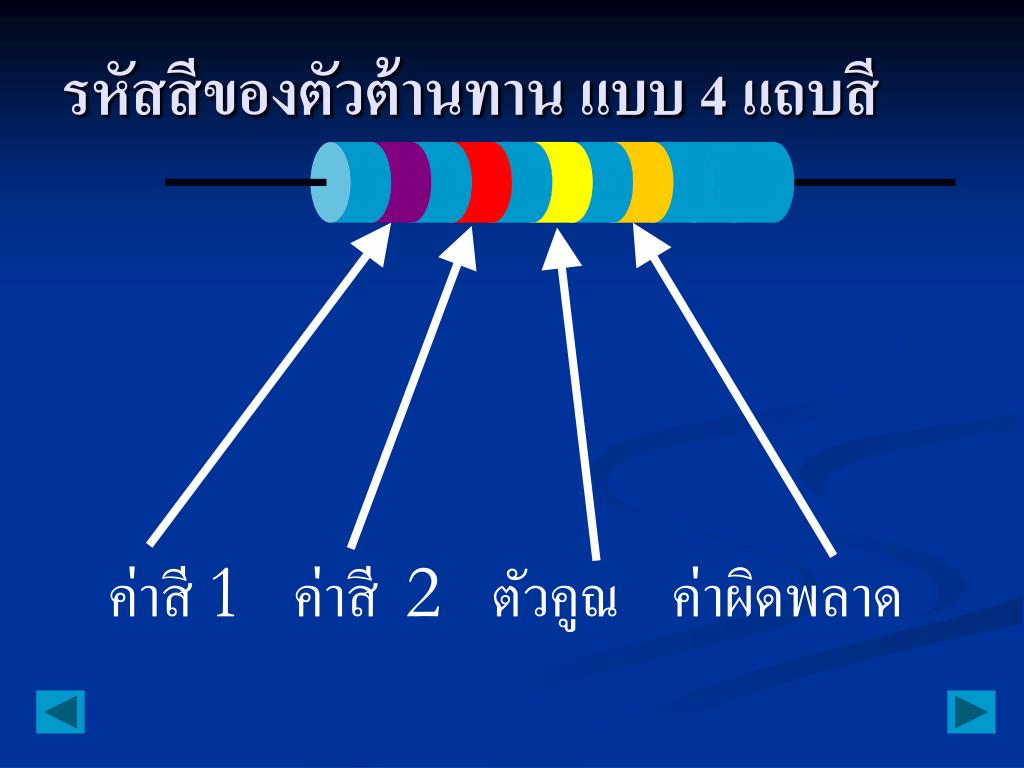

  22. รหัสสีของตัวต้านทาน แบบ 4 แถบสี ค่าสี 1 ค่าสี 2 ตัวคูณ ค่าผิดพลาด

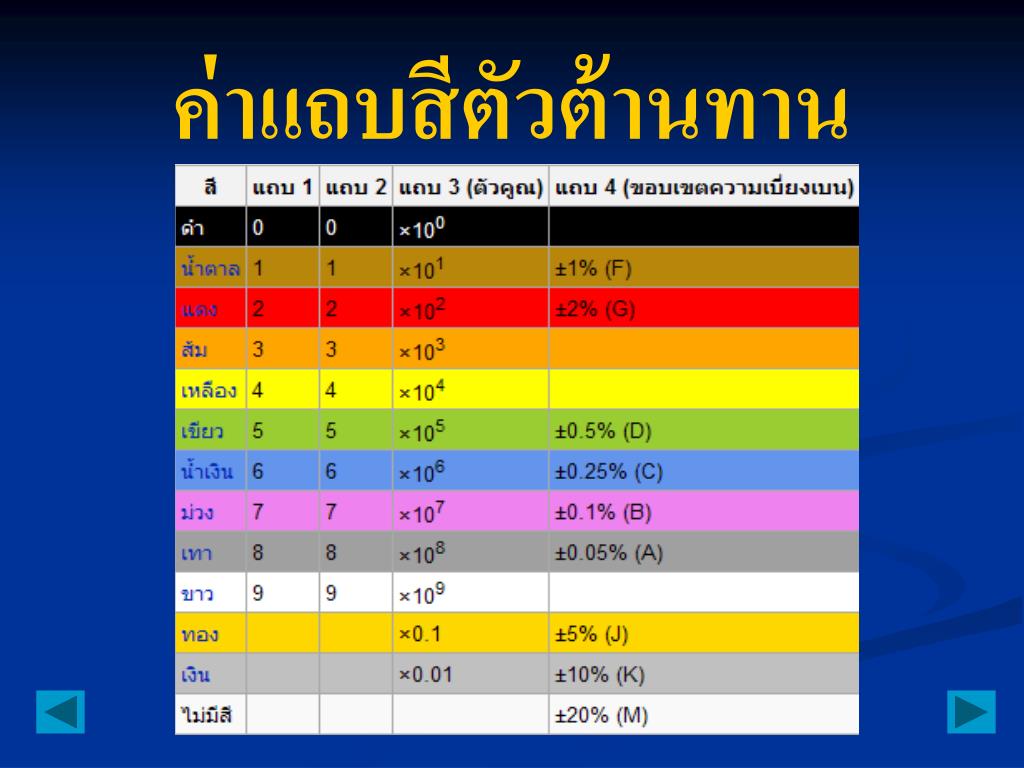

  23. ค่าแถบสีตัวต้านทาน

  24. ตัวอย่างการอ่านรหัสสีของตัวต้านทานตัวอย่างการอ่านรหัสสีของตัวต้านทาน

  25. ตัวอย่างที่ 1 ม่วง แดง เหลือง ทอง

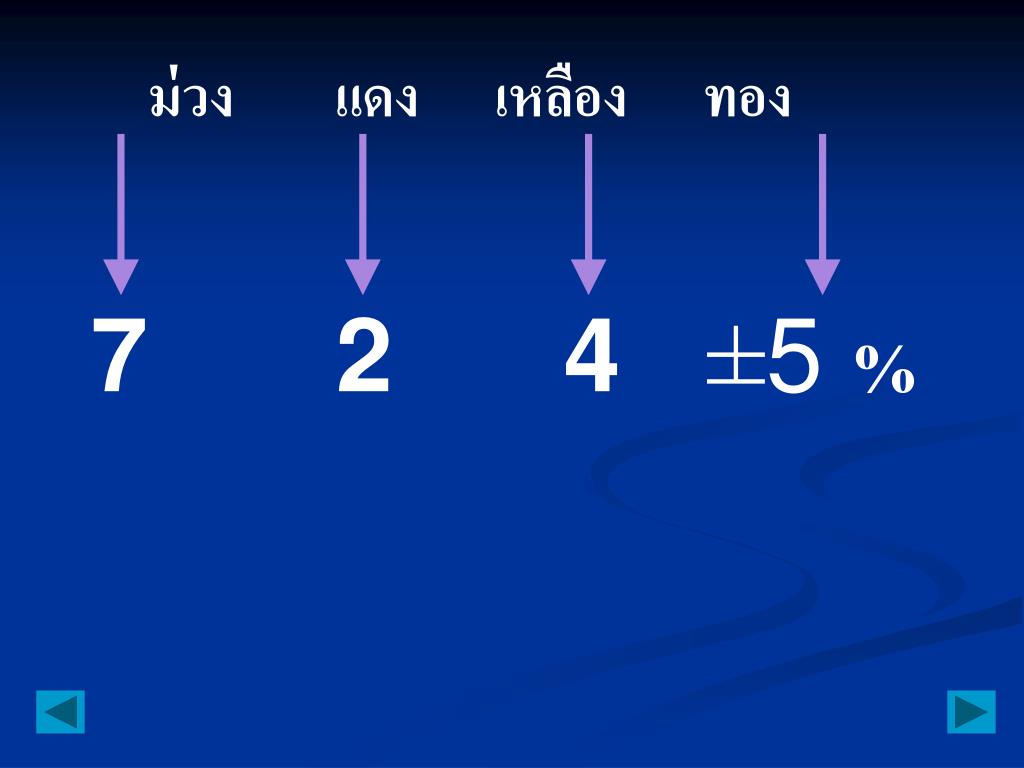

  26. ม่วง แดง เหลือง ทอง 7 2 4 ±5%

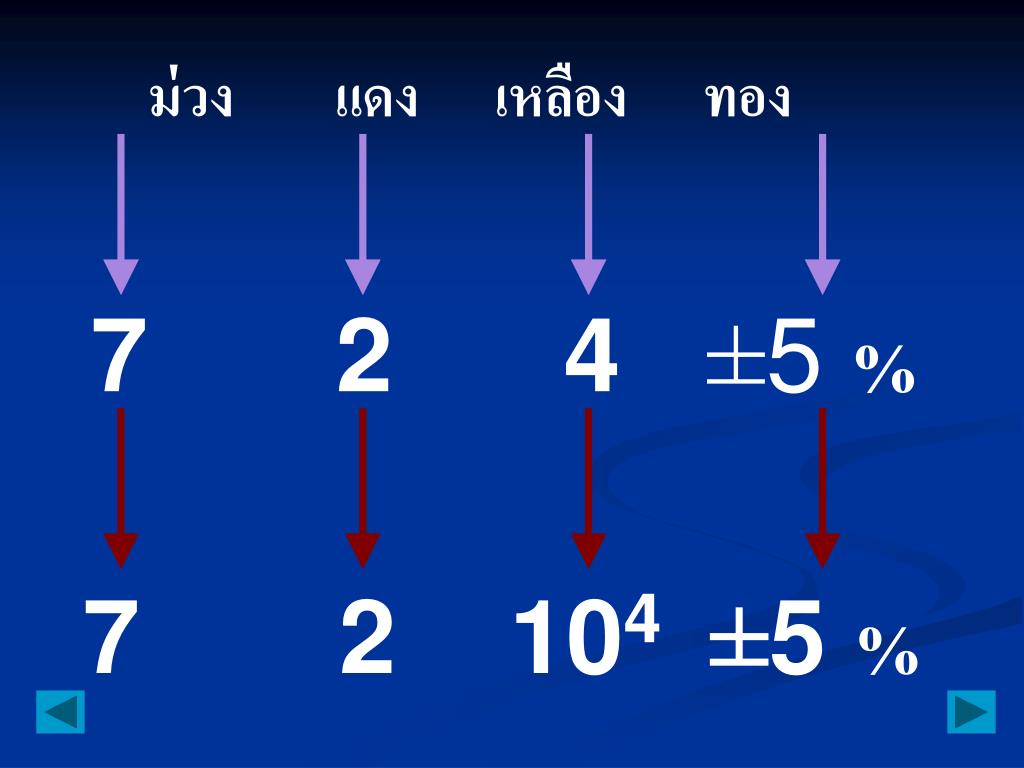

  27. ม่วง แดง เหลือง ทอง 7 2 4 ±5% 7 2 104 ±5 %

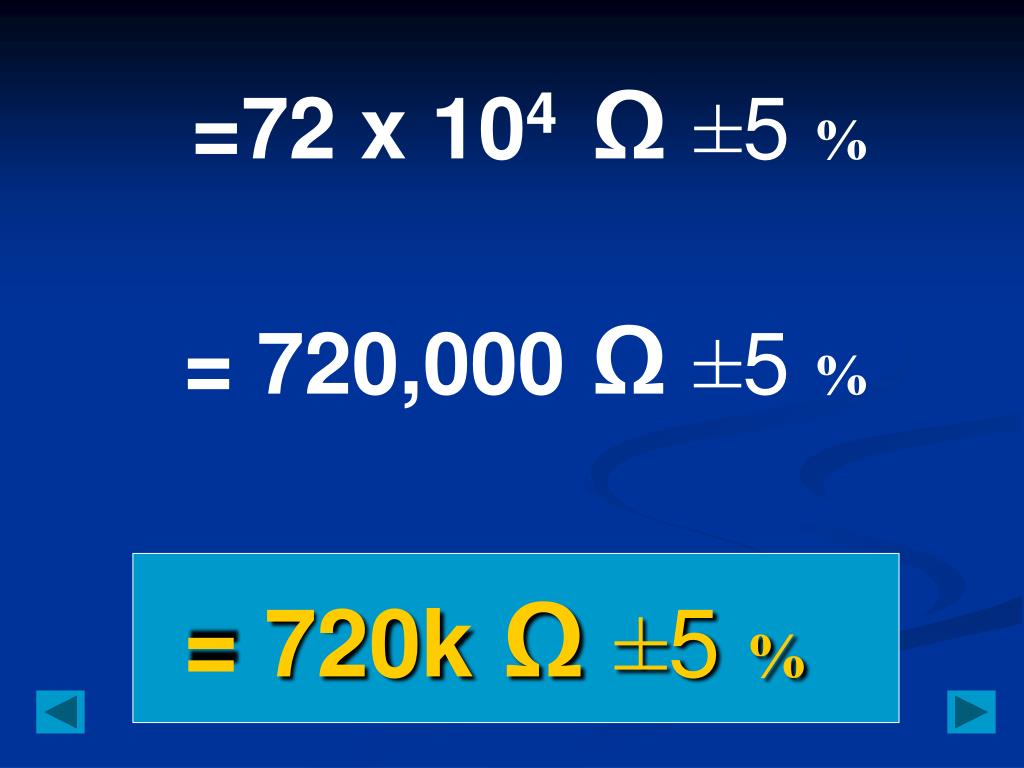

  28. =72 x 104 Ω±5% = 720,000 Ω±5% = 720k Ω±5%

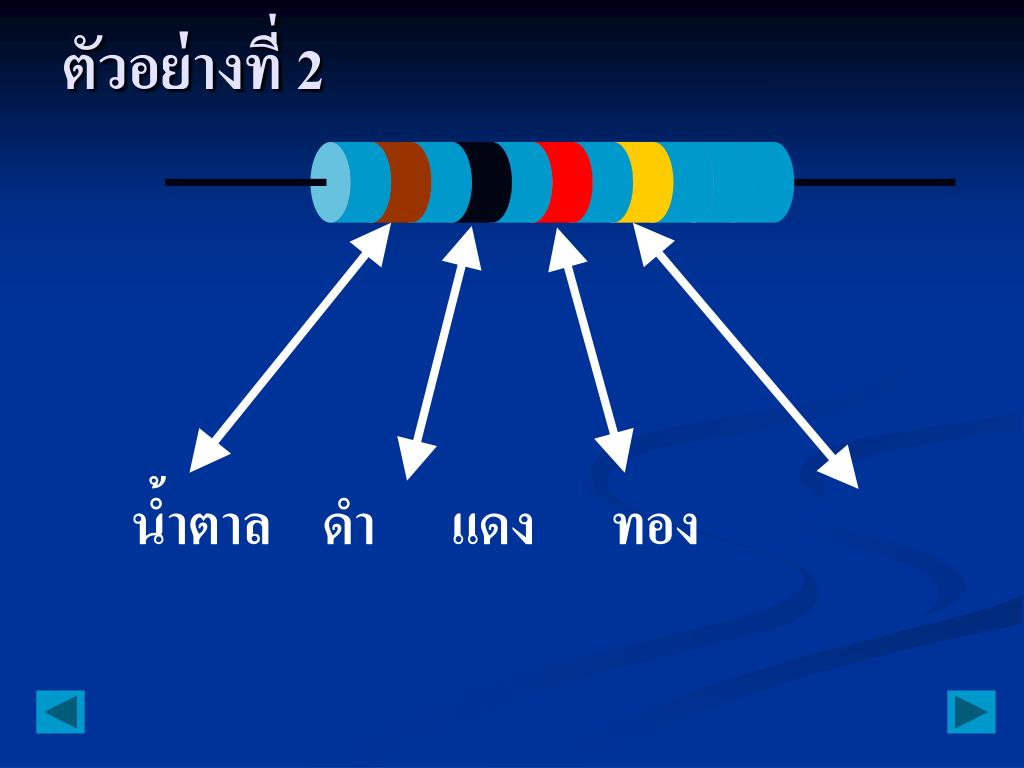

  29. ตัวอย่างที่ 2 น้ำตาล ดำ แดง ทอง

  30. น้ำตาล ดำ แดง ทอง 1 0 2 ±5%

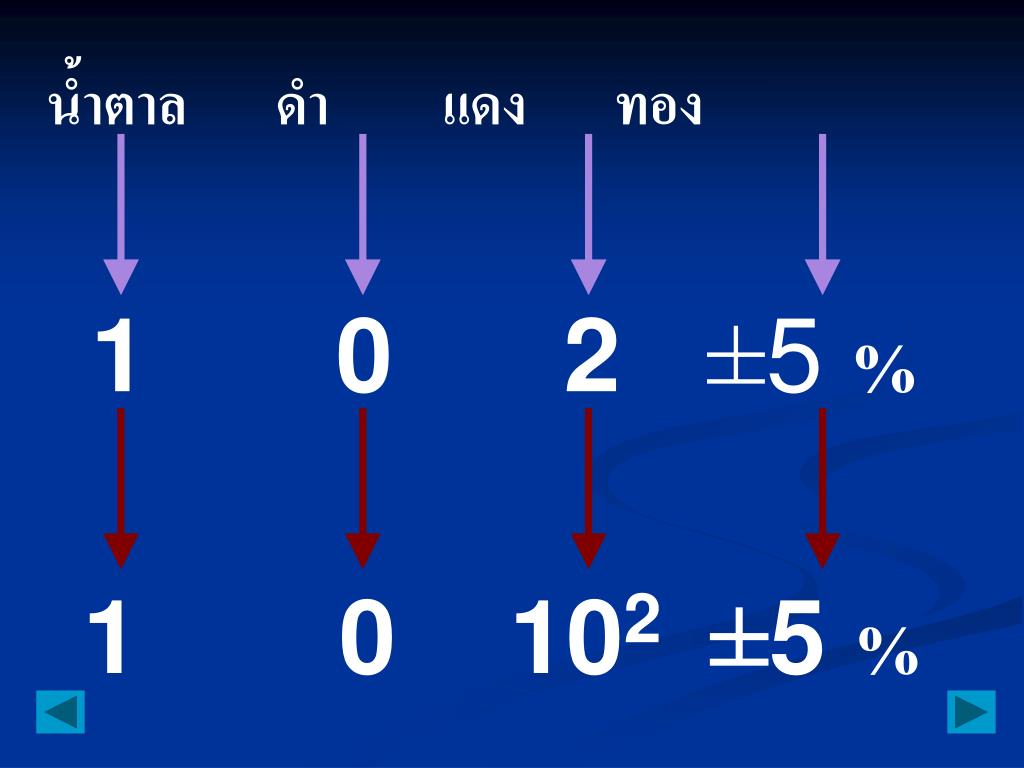

  31. น้ำตาล ดำ แดง ทอง 1 0 2 ±5% 1 0 102 ±5 %

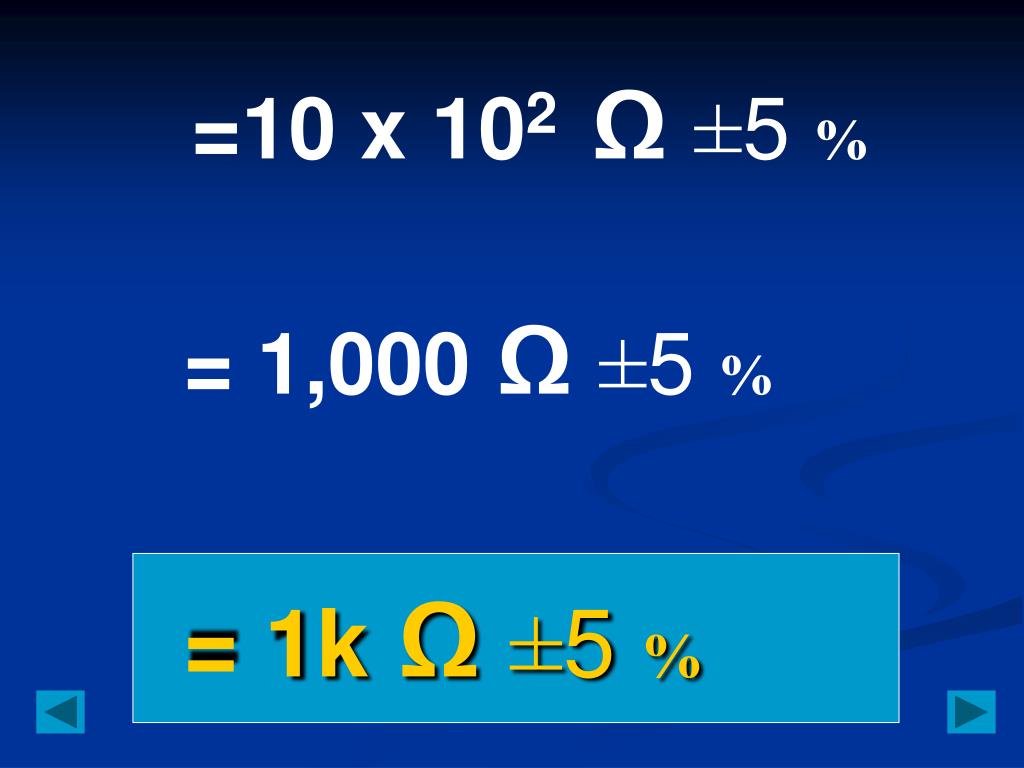

  32. =10 x 102 Ω±5% = 1,000 Ω±5% = 1k Ω±5%

  33. ตัวอย่างที่ 3 เหลือง ม่วง ดำ ทอง

  34. เหลือง ม่วง ดำ ทอง 4 7 0 ±5%

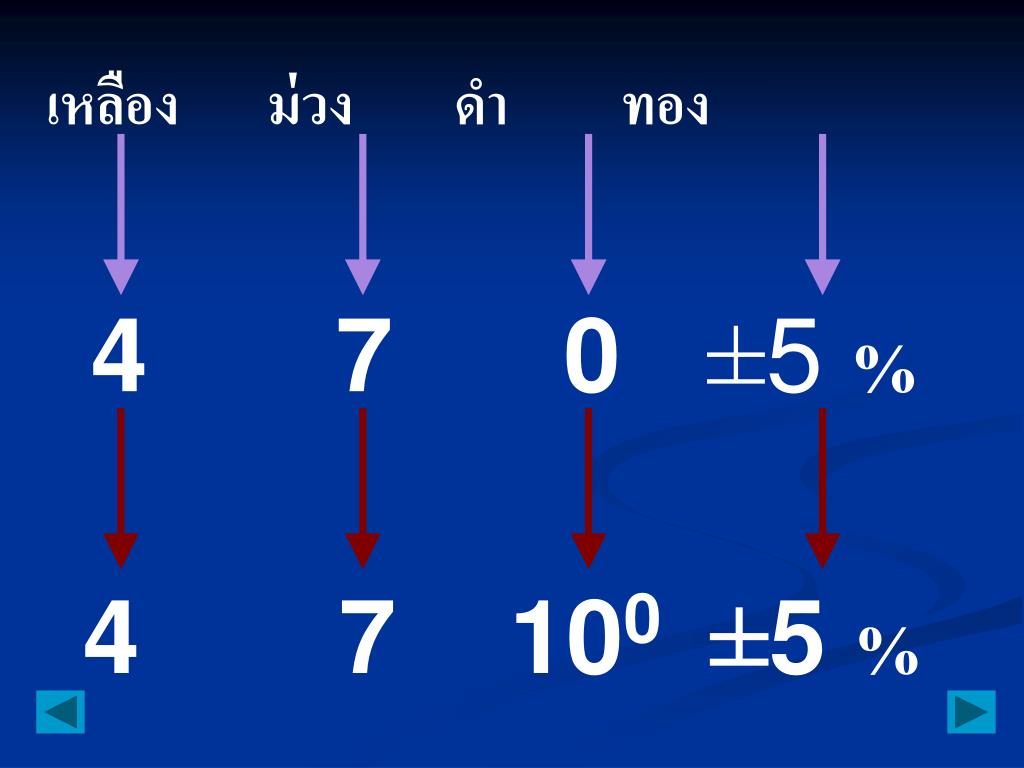

  35. เหลือง ม่วง ดำ ทอง 4 7 0 ±5% 4 7 100 ±5 %

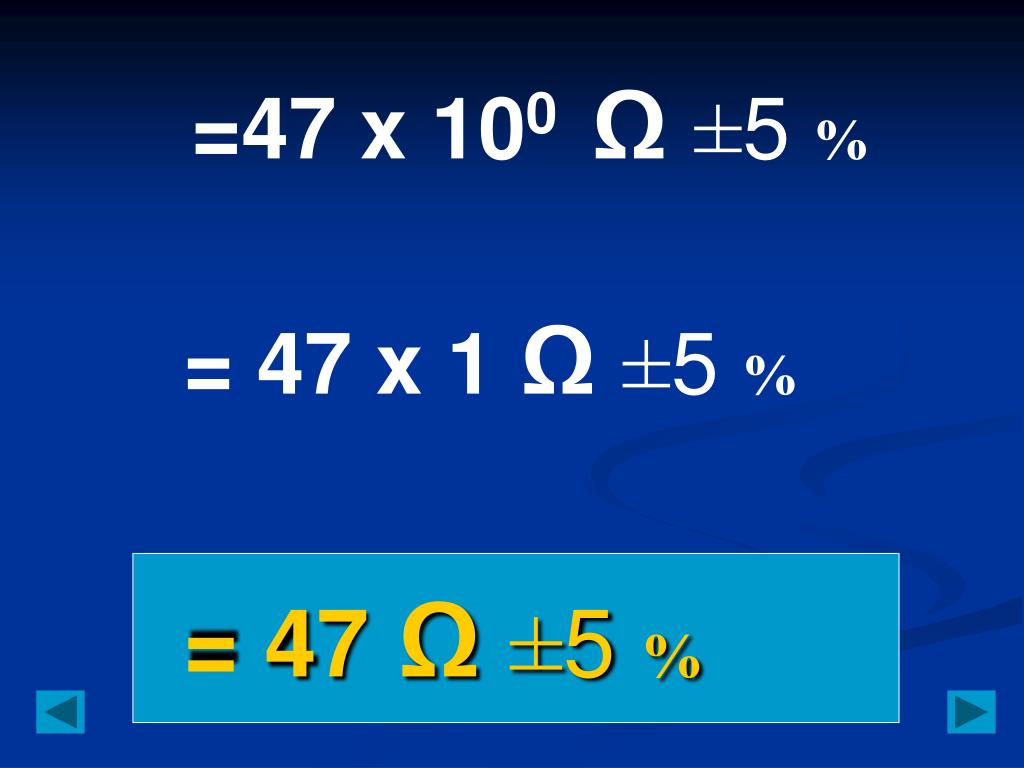

  36. =47 x 100 Ω±5% = 47 x 1 Ω±5% = 47 Ω±5%

  37. ตัวอย่างที่ 4 แดง แดง แดง ไม่มีสี

  38. แดง แดง แดง ไม่มีสี 3 3 3 ±20%

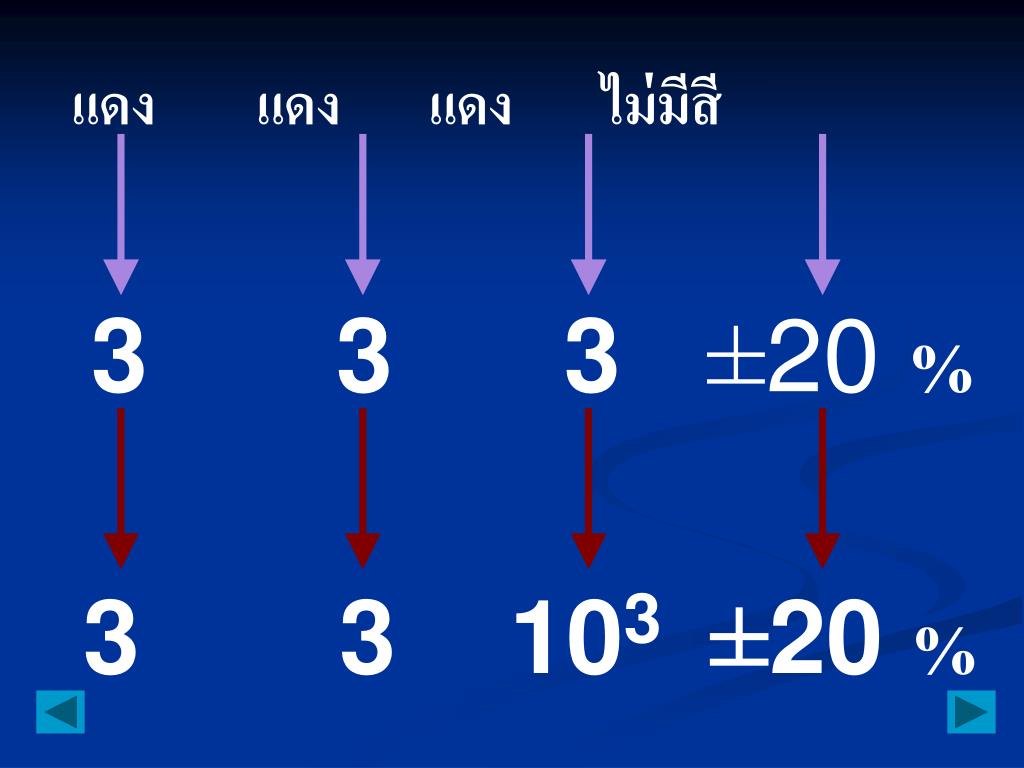

  39. แดง แดง แดง ไม่มีสี 3 3 3 ±20% 3 3 103 ±20 %

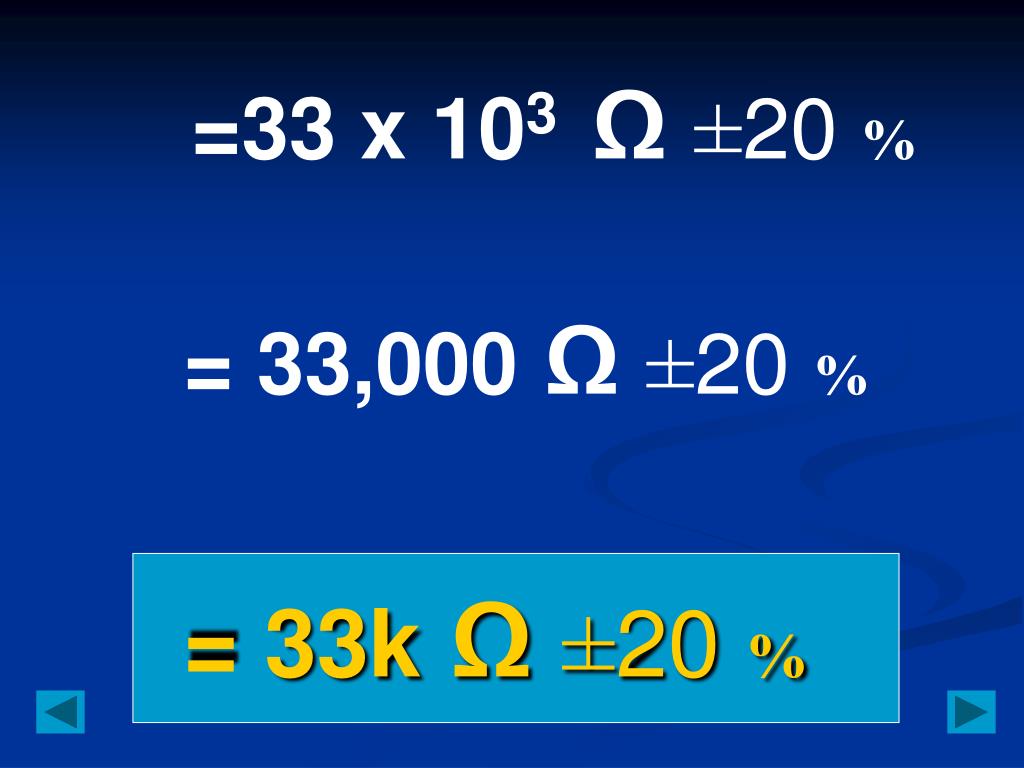

  40. =33 x 103 Ω±20% = 33,000 Ω±20% = 33k Ω±20%

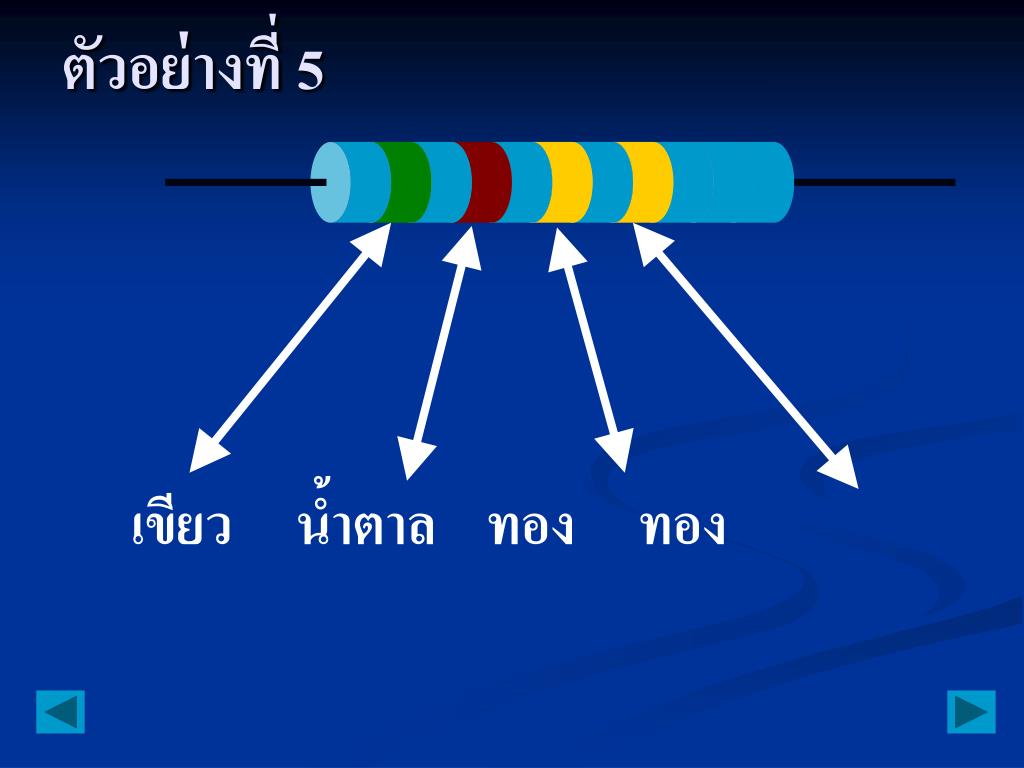

  41. ตัวอย่างที่ 5 เขียว น้ำตาล ทอง ทอง

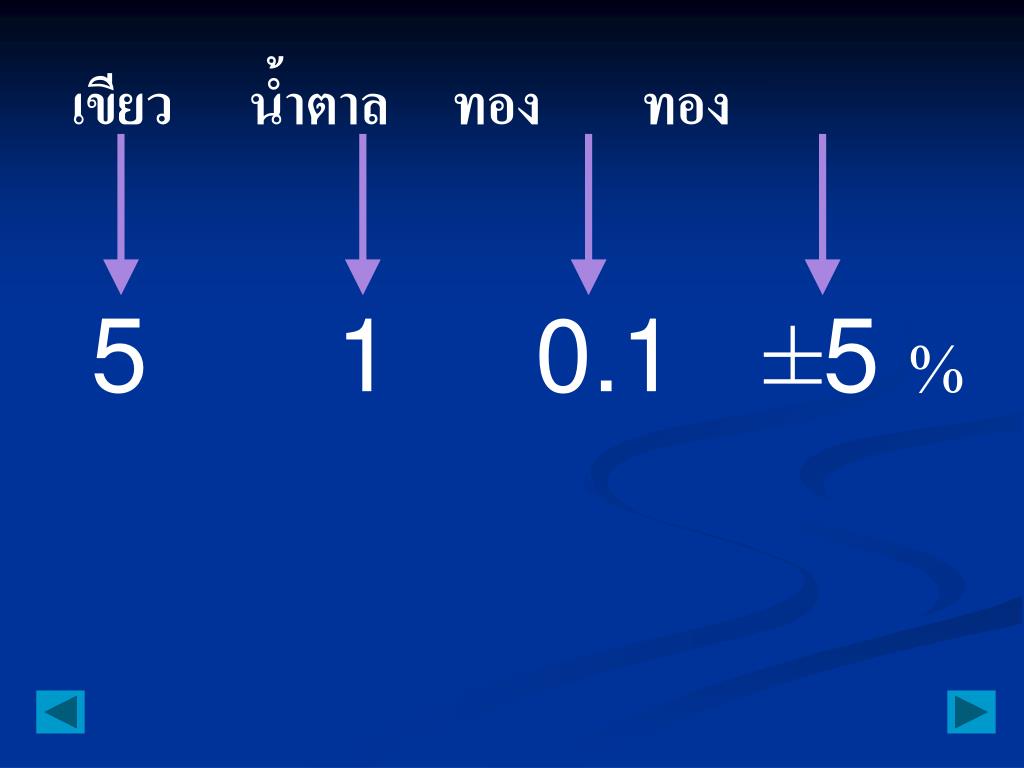

  42. เขียว น้ำตาล ทอง ทอง 5 1 0.1 ±5 %

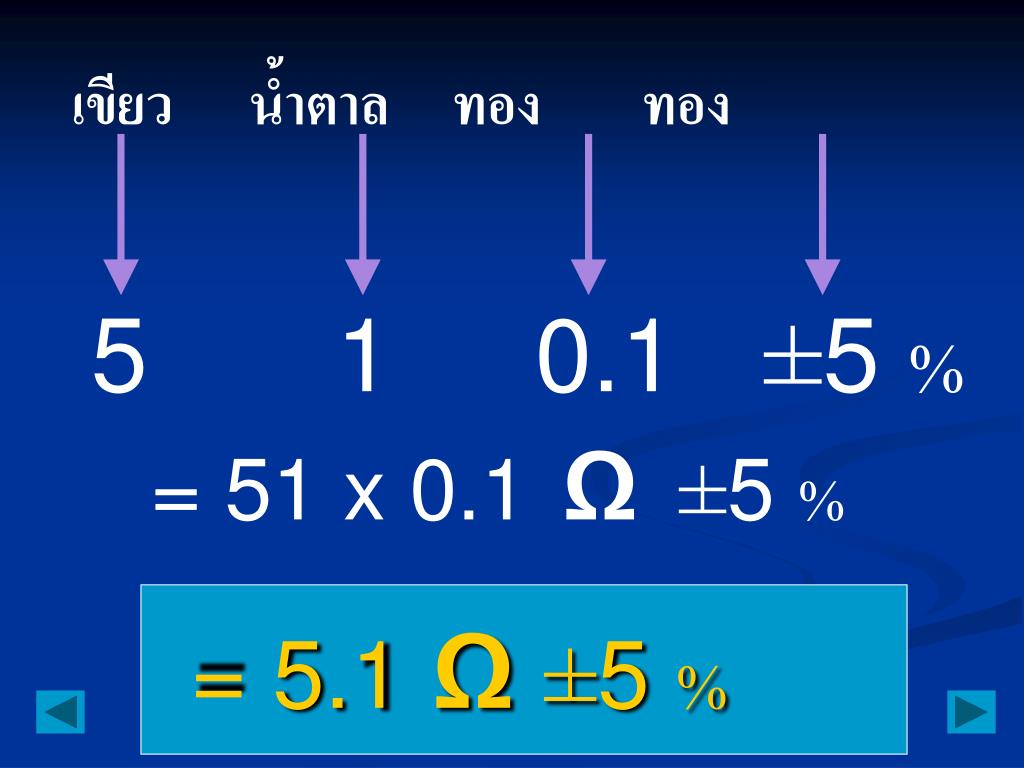

  43. เขียว น้ำตาล ทอง ทอง 5 1 0.1 ±5 % = 51 x 0.1Ω±5 % = 5.1 Ω±5 %

  44. สีแดง มีค่าเท่ากับ 9 6 3 2

  45. ถูกต้องนะคร้าบ

  46. สีส้ม มีค่าเท่ากับ 2 3 4 5

  47. ถูกต้องนะคร้าบ

  48. สีเทา มีค่าเท่ากับ 9 8 7 6

  49. ถูกต้องนะคร้าบ

  50. สีเหลือง มีค่าเท่ากับ 2 4 8 10
