Presentation Transcript


  1. S.S.I.A.P. Service de sécurité incendie et d’assistance à personnes

  2. LA COMBUSTION COMBUSTIBLE COMBURANT 3 ETATS SOLIDE LIQUIDE GAZEUX 78% AZOTE 21% OXYGENE 1% GAZ RARE TROIS ELEMENTS ENERGIE D’ACTIVATION SOURCE DE CHALEUR

  3. LES ENERGIES D’ACTIVATION • THERMIQUE • BIOLOGIQUE • CHIMIQUE • MECANIQUE • ELECTRIQUE : STATIQUE • DYNAMIQUE

  4. LES MODES DE PROPAGATIONS Convection Projection Projection Rayonnement Rayonnement Conduction

  5. LES CLASSES DE FEUX CLASSE A Feux de solide CLASSE B Feux de liquide inflammable et solide liquéfiable CLASSE C Feux de gaz CLASSE D Feux de métaux CLASSE F Feux liées aux auxiliaires de cuissons

  6. AGENTS EXTINCTEURS Eau naturel = Refroidissement Eau + additif AFFF = Refroidissement + étouffement Poudre = Etouffement Anhydride carbonique (CO2) = Refroidissement -78° Souffle 60 bars Hydrocarbure halogéné = Inhibition (asphyxie) Mousse = Refroidissement + Etouffement (peu utilisée)

  7. TABLEAU DE CORRESPONDANCE Les Euroclasses de la réaction au feu concernent les matériaux de construction est se répartissent en deux classements : Les classes A, B, C, D, E et F pour les matériaux de construction Les classes A fl, B fl, C fl, D fl, E fl, et F fl pour les revêtements de sol Elles comprennent 2 critères complémentaires : Le S « smoke » pour les dégagements de fumées Le D « drop » pour les chutes de gouttes et de débris enflammés Pour l’aménagement intérieur les classes « M » françaises sont conservées : M0 incombustible M1 ininflammable M2 difficilement inflammable M3 moyennement inflammable M4 facilement inflammable CLASSE D = *Ciment, sable sec, poudre spéciale CLASSE F = CO2 avec précaution

  8. COMPORTEMENT AU FEU 1 REACTION AU FEU

  9. Critères 2 RESISTANCE AU FEU

  10. LES MOYENS DE SECOURS Un service de sécurité Un système de sécurité qui comprend : Un système de détection incendie Un système de mise en sécurité incendie Une alarme Des moyens d’extinction Une alerte Des dispositions visant a faciliter l’action des sapeurs pompiers

  11. LES MOYENS D’EXTINCTION Les points d’eau Les appareils mobiles Les Robinets d’incendie armés (RIA) Les colonnes sèches (CS) Les colonnes humides (CH) Les installations d’extinction automatique de type sprinkler (IEA) Les déversoirs ponctuels Les éléments de construction irrigués Les moyens divers

  12. 1,00 1,00 BI 100 BI LES BOUCHES ET POTEAUX D’INCENDIE LES POINTS D’EAU Les points d’eau sont utilisés par les sapeurs pompiers dés lors qu’ils sont : Facilement accessible Aux Normes Françaises Au plus à 5 mètres de la chaussée ou de l’aire de stationnement des véhicules de lutte contre l’incendie Débit = 60m3/h Plaque inaltérable indiquant la distance horizontale et verticale entre le mur et la BI Diamètre 100mm BI 100 Pression = 1 bar Lorsqu’ils sont trop éloignés ou que leur débit et insuffisant, la pose de points d’eau privés, BI ou PI,peut être imposés A moins de 5 mètres de la chaussée ou de l’aire de stationnement des véhicules de Lutte contre l’incendie Les IGH sont alimentés par 2 conduites d’eau de 100 mm de diamètres équipées d’un bipasse 1mètre

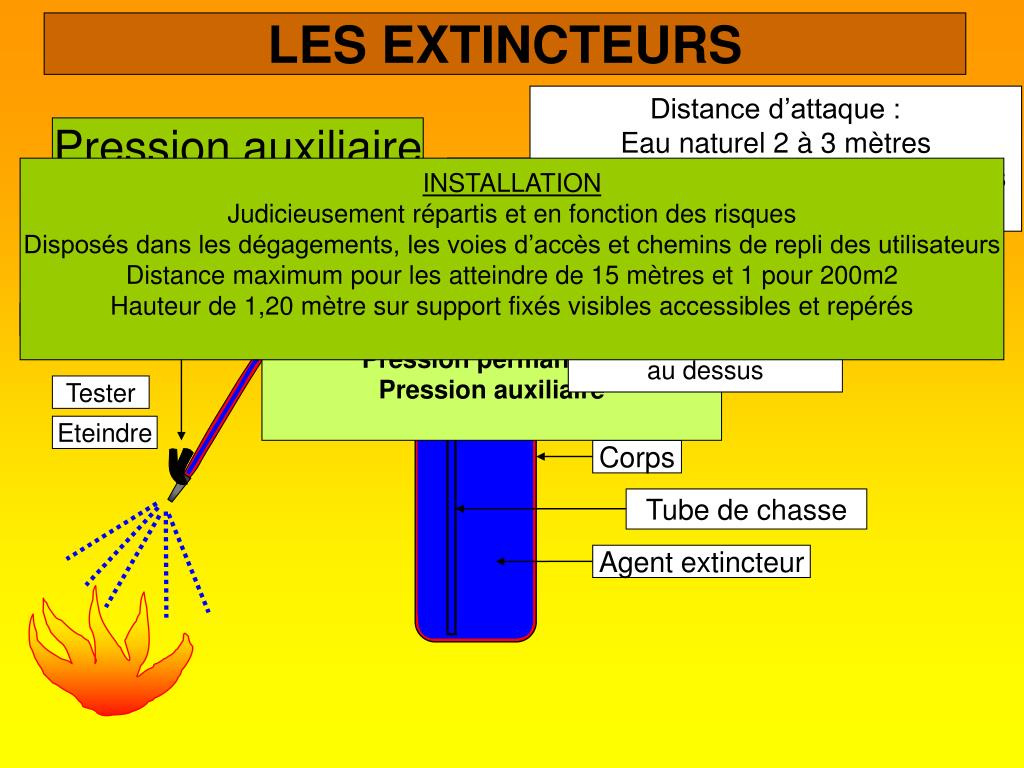

  13. Goupille et plomb Flexible Percuter en penchant s’appareil vers l’avant sans mettre le visage au dessus Tête Robinet diffuseur Aiguillon Sparklet Corps Tube de chasse Agent extincteur LES EXTINCTEURS Pression auxiliaire INSTALLATION Judicieusement répartis et en fonction des risques Disposés dans les dégagements, les voies d’accès et chemins de repli des utilisateurs Distance maximum pour les atteindre de 15 mètres et 1 pour 200m2 Hauteur de 1,20 mètre sur support fixés visibles accessibles et repérés Enlever la goupille Les extincteurs sont des moyens d’extinction de première intervention utilisable par tous 2 TYPES : Pression permanente Pression auxiliaire Tester Eteindre

  14. Tromblon Goupille et plomb Gâchette Tête Corps Agent extincteur Pression permanente Dégoupiller Tester Eteindre Distance d’attaque de 0,50 à 1,00 mètres

  15. TYPE D’EXTINCTEUR Extincteur eau + additif POTENTIEL D’EXTINCTION 21 A 144 B PICTOGRAMME NORMALISE DES CLASSES DE FEU MODE D’EMPLOI Elever la goupille percuter Tester et diriger Le jet vers la base des flammes Utilisable sur tension inférieure à 1000 volts Tenir le diffuseur à plus de 0,50m Eviter tout contact de la lance Avec un conducteur électrique PRECAUTION D’UTILISATION Entreprise NC 18 rue du feu 93 Cramoisie REFERENCE D’UTILISATION SERIGRAPHIE

  16. ESTAMPILLES Jusqu’en 2000 Depuis 2000 Réprouvé NF NF NF CNMIS Extincteurs EN 3 Matériel d’incendie Certifié extincteur Matériel d’incendie Certifié Remise en service 98-31 2001-32 98-31 Jaune et grise appareils neufs Bleu appareils réprouvés : Tous les 5 ans pour les pressions permanentes Tous les 10 pour les pressions auxiliaires

  17. Dévidoir à alimentation axiale Tuyau semi rigide de 30 mètres maximum Manomètre au plus défavorisé indiquant une pression minimum de 2,5 bars Vanne de mise en œuvre/arrêt Robinet diffuseur à 3 positions 3 jet plein ou bâton 2 jet diffusé 1 fermé Alimentation d’eau Le Robinet d’Incendie Armé R.I.A. Un robinet d’incendie armé et un équipement de premier secours, alimenté en eau, pour la lutte contre l’incendie et utilisable par un personnel qualifié ou non INSTALLATION EN ERP Les RIA doivent être dans le bâtiment et le plus prés possible des locaux à protéger Les locaux à risques important doivent être battus par 2 jets Ils sont numérotés en une série unique Le RIA le plus défavorisé doit avoir un manomètre indiquant une pression de 2,5 bars Minimum Les niches des RIA doivent être signalées et non verrouillées Protection jet diffusé Ouvrir la vanne INSTALLATION EN IGH Il doit y avoir autant de RIA que d’escaliers et de niveaux Ils doivent se trouver prés des dispositifs d’accès aux escaliers et en dehors des paliers ascenseurs Les locaux à risques important doivent être battus par 2 jets Ils sont numérotés en une série unique Le RIA le plus défavorisé doit avoir un manomètre indiquant une pression comprise entre 2,5 bars et 4,5 bars Tester Dérouler le tuyau et faire des boucles de sécurité Attaque jet bâton ou plein

  18. prise d’incendie Bouchon et chaînette colonne Fixe et rigide Traînasse si la BI est à plus de 60 mètres Raccord d’alimentation Plaques signalétiques CS Bat A BI VOIE LES COLONNES SECHES DEFINITION Les colonnes sèches sont des tuyauteries fixes et rigides, installées dans les ERP dés lors que le plancher bas du dernier niveau se trouve à plus de 18 mètres du niveau le plus élevé accessible au engin de lutte contre l’incendie et dans les IGH inférieur ou égale à 50 mètres CLASSIFICATION Colonne de 65mm et 100mm Colonne montante et descendante Raccord d’alimentation H 0,80 à 1,50 mètre 45° vers le sol Bouchon et chaînette EMPLASSEMENT DES PRISES Bouchon et chaînette H 0,80 à 1,50 mètre 45° vers le sol ERP dans l’escalier IGH dans le SAS des escaliers TYPES DE PRISES Colonne de 65mm : 1 ou 2 prises de 40mm ou/et 65mm Colonne de 100mm : 1 de 65mm et 2 de 40mm Plus de 60 mètres

  19. LES COLONNES SECHES Mise en œuvre de La lance incendie Ouverture de la prise d’incendie Mise en œuvre d’un Tuyau d’alimentation pour la colonne Mise en œuvre d’une alimentation camion Arrivée des SP Ouverture du raccord d’alimentation Pause du raccord tuyau Ouverture de la BI Alimentation en eau du camion de la colonne et de la lance

  20. Colonne et prises d’incendies 2 dispositifs de Réalimentation Hauteur 0,80 à 1,50 m 45° degré vers le sol Pression Xbars Fermetures des Vannes de barrage Bâches de réserve Surpresseur Isolement de la colonne Fermeture de la vanne Arrivée d’eau de ville Ouverture de la réserve Vannes de barrage LES COLONNES HUMIDES OU EN CHARGE Les colonnes humides sont imposées dans certains ERP et dans tous les IGH supérieurs ou égales à 50 mètres Classification : Colonne de 100mm L’installation est hors service : Alimentation par les pompiers à partir des dispositifs de réalimentation Prises d’incendie : 2 de 40mm et 1 de 60mm Hauteur 0,80 à 1,50 mètres 45° vers le sol En cas de coupure de l’arrivée d’eau principale et d’incendie on utilisera la réserve Prévenir le centre de secours Installation : Dans l’escalier en ERP (à l’abri du gel) Dans le SAS des escaliers en IGH Alimentation de la colonne Alimentation : Débit 1000 litres/mn Pression entre 4,5 et 8,5 bars Réserve permanente : 60m3 en ERP 120m3 en IGH Réserve permanente : 60m3 en ERP 120m3 en IGH Alimentation de la colonne avec le nombre de bars précisé sur la signalétique Pose d’un Raccord tuyau Pose des tuyaux pour l’alimentation de la colonne Ouverture de la BI Réalimentation : Par 2 orifices de 65mn Arrivée des sapeurs pompiers

  21. INSTALLATION D’EXTINCTION AUTOMATIQUE DE TYPE SPRINKLER OBJET : Surveiller en permanence un risque d’incendie Donner l’alarme en cas de fonctionnement Eteindre ou contenir un début d’incendie COMPOSITION : Un poste de contrôle Des canalisations Des têtes LES DIFFERENTS TYPES : Installation sous eau Installation sous air Installation alternative Installation pré-action Installation déluge LE POSTE DE CONTRÔLE : Donne l’alarme Interrompe le débit d’eau Vidange l’installation Surface maximum surveillée = 8000m2 Nombre de tête maximum = 1000 Canalisation d’un diamètre compris entre 25 et 300mm LES TETES : Diamètre : 10, 15, 20mm Surface arrosée : entre 9 et 16m2 selon le diamètre Distance entre 2 têtes : 2,30 à 4,50 selon le diamètre Distance entre 1 tête et le mur : 0,60m Distance entre 1 tête et le stockage : H 0,90m

  22. CLOISONNEMENT TRADITIONEL
