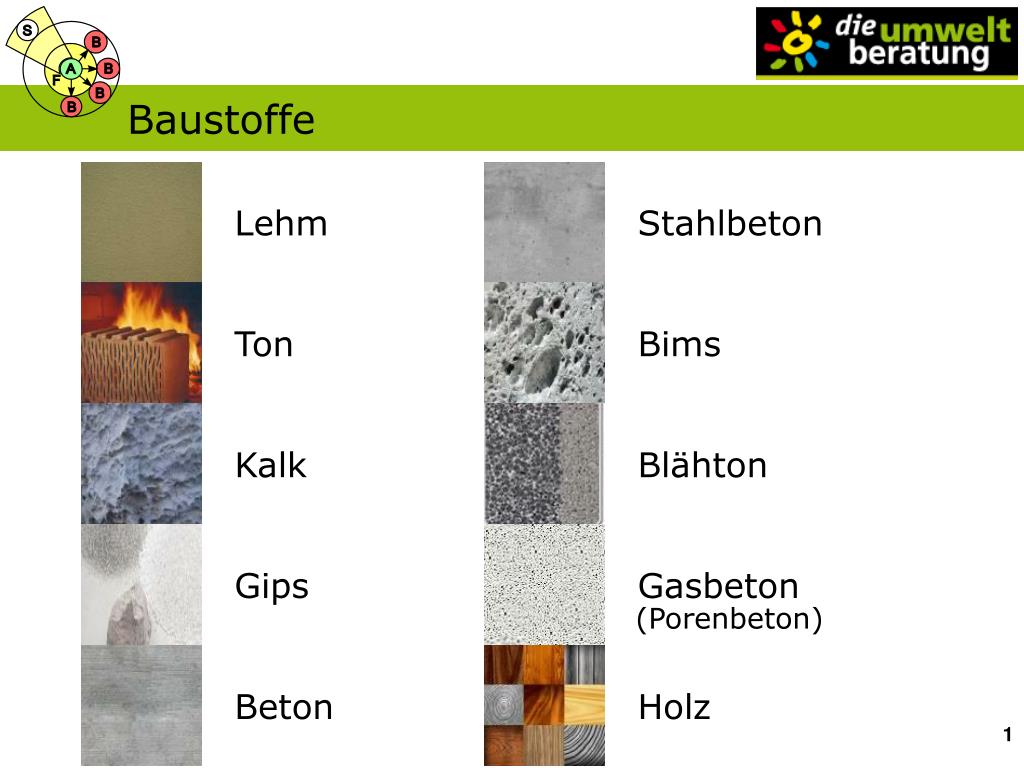

  1. Lehm Stahlbeton Ton Bims Kalk Blähton Gips Gasbeton (Porenbeton) Beton Holz Baustoffe 1

  2. Wärmeleitfähigkeit λ[W/mK] von Baumaterialien Neubau Außenwand z.B. 20 cm = 65 cm = 60 cm = 2 m = 3,5 m = 9 m 2

  3. Dämmstoffe - Auswahlkriterien • Physikalische Kriterien Wärmeleitfähigkeit λ Wasserdampf-Diffusionswiderstand µ (Gesamtkonstruktion) • Ökonomische Kriterien Materialstärke Materialpreis • Ökologische KriterienVerfügbarkeit der Rohstoffe Energiebedarf zur Herstellung Umweltbelastung bei der Herstellung Transportaufwand Entsorgung 3

  4. Dämmstoffe - nachwachsend • Zellulose λ=0,04 W/mK • Flachs λ=0,04 W/mK • Hanf λ=0,04 W/mK • Kork λ=0,05 W/mK • Holzfaserdämmplatten λ=0,04 W/mK • Kokosfaser λ=0,05 W/mK • Schilf λ=0,055 W/mK • Stroh λ=0,055 -0,115 W/mK • Schafwolle λ=0,04 W/mK 4

  5. Dämmstoffe - nicht nachwachsend • Mineralfaser (Glas- und Steinwolle) λ=0,04 W/mK • Schaumglas λ=0,04 W/mK • Mineralschaumplatte λ=0,045 W/mK • Expandierte Perlite λ=0,04-0,06 W/mK • Blähton λ=0,08-0,09 W/mK • Expandiertes Polystyrol (EPS) λ=0,04 W/mK • Extrudiertes Polystyrol (XPS) λ=0,03 W/mK • Polyurethan (PUR) λ=0,03 W/mK • Vakuumdämmplatten λ=0,0042 W/mK 5

  6. 1. Dämmung der oberen Geschossdecke Expandierte Perlite, EPS, Flachs, Glaswolle, Hanf, Kork, Schafwolle, Steinwolle, Zellulos 2. Dämmung zwischen den Sparren Flachs, Glaswolle, Hanf, Schafwolle, Steinwolle, Stroh, Zellulose, Holzfaser-Dämmplatte, Kork, EPS 2 3 3. Dämmung auf den Sparren EPS, Glaswolle, Hanf, Steinwolle, XPS 1 4. Außendämmung der Wand • Wärmedämmverbundsystem: Mineralschaumplatte, EPS, Hanf, Kork, Steinwolle, Holzfaserdämmplatten • Vorgehängte Fassade aus Holzständern oder TJI-Trägern: Zellulose, Hanf, Flachs, Glaswolle, Steinwolle, Schafwolle, Holzfaserdämmplatte. • Holz-Leichtbau: Zellulose, Hanf, Flachs, Glaswolle, Steinwolle, Schafwolle, Holzfaser-Dämmplatte, Stroh 4 Dämmstoffe – Empfohlener Einsatzbereich 6

  7. 5. Kerndämmung • nicht hinterlüftet: Expandierte hydrophobierte Perlite • hinterlüftet: EPS, Glaswolle, Kork, Steinwolle 6. Innendämmung Calziumsilikatplatten, Schaumglas, Kork. Einbau der Innendämm-Konstruktion nur mit Nachweis der bauphysikalischen Eignung! 7. Rohrdämmung EPS, Glaswolle, Schafwolle, Schaumglas, Steinwolle 8. Trittschalldämmung EPS, Glaswolle, Holzfaser-Dämmplatten, Kokosfaser, Schafwolle, Steinwolle 5 8 9. Kellerfußboden Expandierte Perlite, Glaswolle, Steinwolle, EPS 7 6 9 10. Perimeterdämmung (Kellerwand außen) EPS hydrophobiert, XPS (H-FCKW- und H-FKW-frei), Schaumglas 10 Dämmstoffe – Empfohlener Einsatzbereich 7

  8. Dämmung der oberen Geschoßdecke Dachboden-Dämmelement

  9. Dämmung der oberen Geschoßdecke Höhenausgleich und Dämmstoff in einem:Perliteschüttung oder Recycling-EPS

  10. Dämmung der Außenwand Ungedämmte Außenwand Ziegel 25 cm 15 l Heizöl pro m2 und Jahr GedämmteAußenwand 16 cm Dämmung 2 l Heizöl pro m2 und Jahr

  11. Wärmedämmverbundsystem

  12. Dämmung mit Staffelaufbau 13

  13. außen innen Passivhausfenster in Massivwand Blindstock in der Dämmebene Fachgerechter Fenstereinbau Neubau,Sanierung Fenster andie Außenkantegesetzt außen innen außen Sanierung Fenster bleibtin der Mauerlaibung innen 14

  14. Energiebedarf im Wohnbau • Ökologie durch: • Einsparung desEnergiebedarfs • Auswahl ökologischerMaterialien

  15. Der empfehlenswerte Baustoff Was ist dem Fragesteller wichtig? • Preis • Schadstoffbelastung • Verarbeitung • Haltbarkeit • Ökologie 16

  16. Ökologische Bewertung Ökologischer Bauteilkatalog Ökologische Bewertung gängiger Baustoffe und Baukonstruktionen Ökoindex3 = OI3-INDEX Ökologische Bewertung der Qualität der thermischen Gebäudehülle • Bewertungskriterien • Einsatz nicht erneuerbarer Energie • Treibhauspotential • Versäuerungspotential ISBN 3-211-83370-6 IBO - Österreichisches Institut für Baubiologie www.ibo.at 17

  17. Ökologischer Bauteilkatalog Beurteilung der Ökologie über 3 Kennwerte (OI3-Index) ... ... von der Produktion bis zum Einbau, ohne Entsorgung Primär Energie Input Schwefeloxid-Ausstoß CO2-Ausstoß

  18. Ökologischer Bauteilkatalog Die Kennwerte sind pro kg angegeben !  Umrechnung notwendig

  19. Bauteilbewertung im Internet  Auswahl des Bundeslandes  Rubrik: Produkte  Produktklasse auswählen  Produkt auswählen www.baubook.at Beurteilung der Ökologie von Dämmstoffen über Herstellungs-, Nutzungs- und Entsorgungsindikatoren. Reihung der Materialien nach ökologischer Empfehlung Gewichtung:40% Herstellungsindikator (OI3-Index) 20% Nutzungsindikator (Beständigkeit und Raumluftbelastung) 40% Entsorgungsindikator (Klimaschädigende Substanzen, H-Verbindungen, etc.)

  20. Ökologischer Vergleich von Massivmauerwerk u. Holzständerkonstruktion 21
