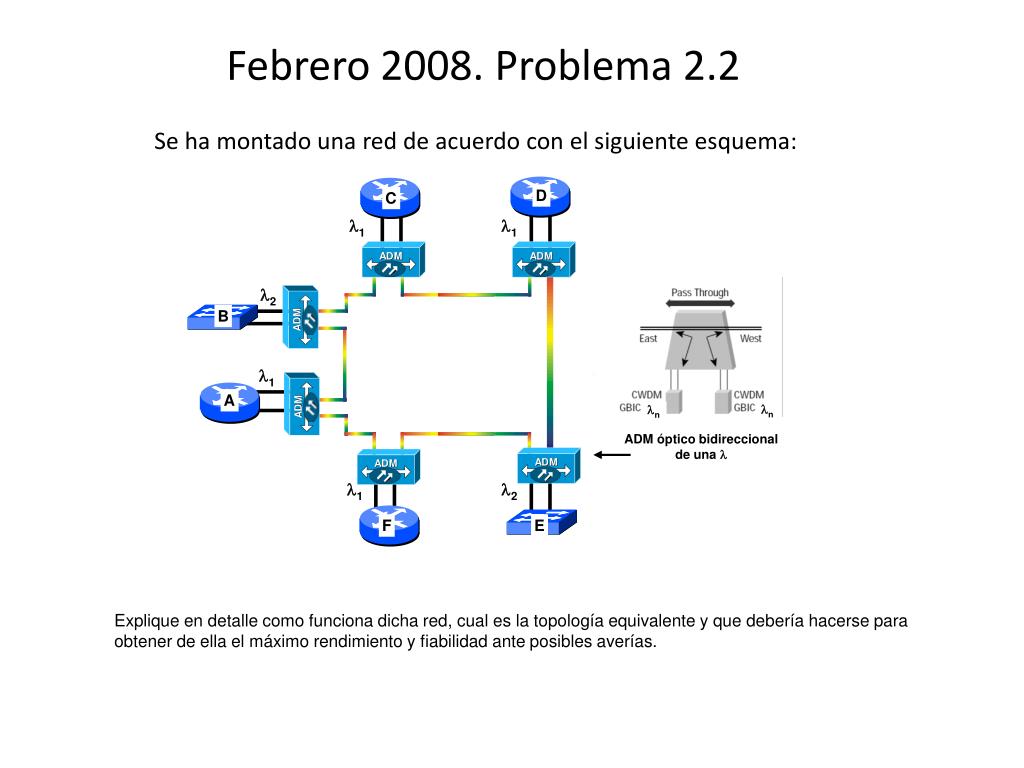

  1. D C 1 1 2 B 1 A n n ADM óptico bidireccional de una  1 2 F E Febrero 2008. Problema 2.2 Se ha montado una red de acuerdo con el siguiente esquema: Explique en detalle como funciona dicha red, cual es la topología equivalente y que debería hacerse para obtener de ella el máximo rendimiento y fiabilidad ante posibles averías.

  2. B E Febrero 2008. Problema 2.2, solución Topología equivalente: A C D F Routers: máximo rendimiento y resistencia a fallos con OSPF o IS-IS. Conmutadores: se debería utilizar spanning tree, ya que de lo contrario la red se bloquearía. Con el spanning tree no se conseguiría aprovechar más que uno de los enlaces. En el caso de tener varias VLANs en los conmutadores se podría aprovechar mejor la capacidad disponible si se utilizara un enlace diferente para cada VLAN. Esto se podría conseguir usando la prioridad de los puertos para que el camino al raíz elegido no fuera el mismo para todas las VLANs.

  3. Trunk wlan1 (VLAN 60) wlan2 (VLAN 61) Trunk wlan1 (VLAN 60) wlan2 (VLAN 61) Trunk Internet VLAN 60 VLAN 61 147.156.247.1 Servidor DHCP Rango 147.156.247.0/24 147.156.248.1 Servidor DHCP Rango 147.156.248.0/22 Febrero 2008. Problema 2.4 ¿Como sería la comunicación entre dos estaciones ambas asociadas al mismo AP una en WLAN1 y la otra en WLAN2?. ¿Como se podría aislar WLAN1? R: Se han de comunicar a través del router, pues son diferentes redes IP. Para limitar la salida de WLAN1 se podría configurar una ACL en el router descartando os paquetes con origen o destino las Ip de la WLAN1. también se podría hacer que el servidor DHCP diera direcciones privadas a los ordenadores de WLAN1

  4. Receptor P3 Receptor P1 Emisor P1 E0 A S0 S1 2048 Kb/s 2048 Kb/s B C 64 Kb/s Emisor P3 Emisor P2 Receptor P3 Receptor P3 Junio 2007. Problema 2.1 P3 genera 500 Kb/s de tráfico que entra por S1 y sale por E0 . Además salen 500 Kb/s por S0 hacia B P1 genera 500 Kb/s de tráfico entrante en E0 de A P2 no genera ningún tráfico en A Routing unicast: OSPF (métrica basada en ancho de banda) Routing multicast: PIM-SM con RP en A. Se revierte al SPT de forma inmediata Los conmutadores tienen IGMP Snooping Cada emisor genera 500 Kb/s de tráfico Calcule el flujo entrante y saliente en cada interfaz del router A

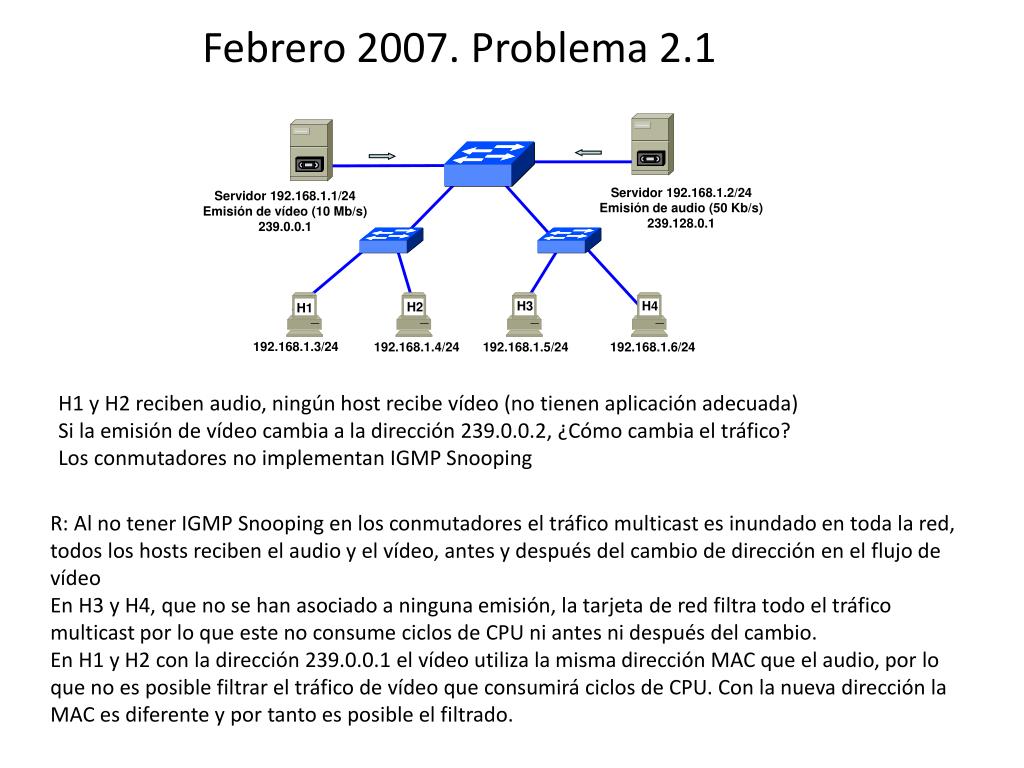

  5. Servidor 192.168.1.2/24 Emisión de audio (50 Kb/s) 239.128.0.1 Servidor 192.168.1.1/24 Emisión de vídeo (10 Mb/s) 239.0.0.1 H3 H4 H2 H1 192.168.1.3/24 192.168.1.4/24 192.168.1.5/24 192.168.1.6/24 Febrero 2007. Problema 2.1 H1 y H2 reciben audio, ningún host recibe vídeo (no tienen aplicación adecuada) Si la emisión de vídeo cambia a la dirección 239.0.0.2, ¿Cómo cambia el tráfico? Los conmutadores no implementan IGMP Snooping R: Al no tener IGMP Snooping en los conmutadores el tráfico multicast es inundado en toda la red, todos los hosts reciben el audio y el vídeo, antes y después del cambio de dirección en el flujo de vídeo En H3 y H4, que no se han asociado a ninguna emisión, la tarjeta de red filtra todo el tráfico multicast por lo que este no consume ciclos de CPU ni antes ni después del cambio. En H1 y H2 con la dirección 239.0.0.1 el vídeo utiliza la misma dirección MAC que el audio, por lo que no es posible filtrar el tráfico de vídeo que consumirá ciclos de CPU. Con la nueva dirección la MAC es diferente y por tanto es posible el filtrado.

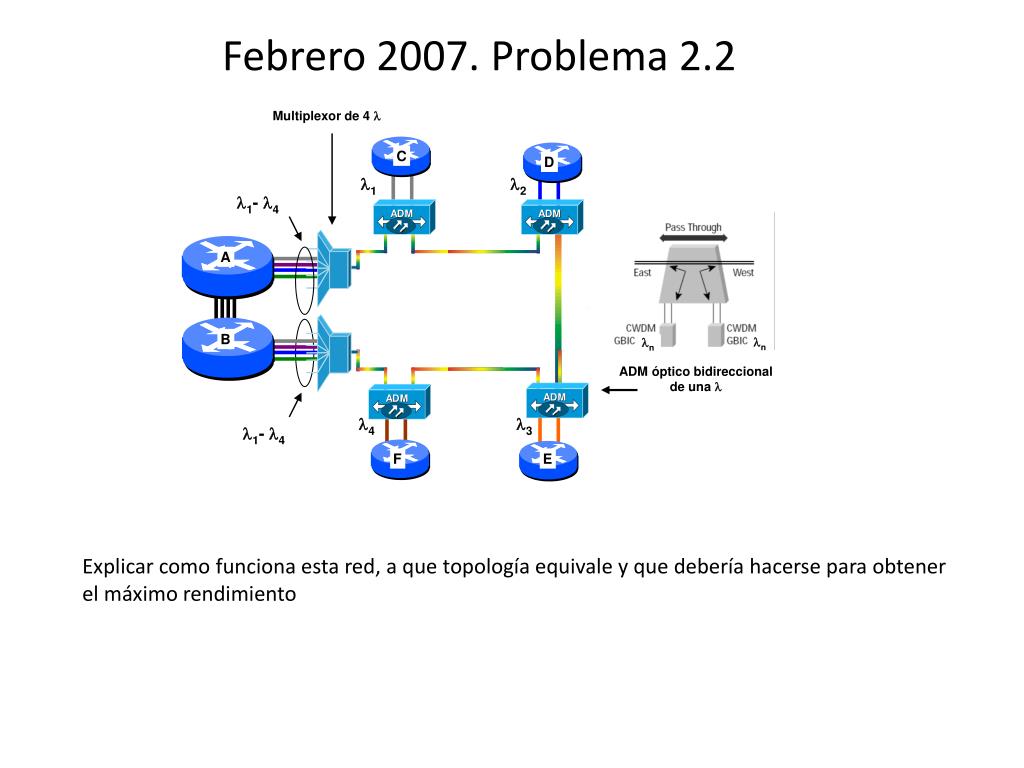

  6. Multiplexor de 4  C D 1 2 1- 4 A B n n ADM óptico bidireccional de una  4 3 1- 4 F E Febrero 2007. Problema 2.2 Explicar como funciona esta red, a que topología equivale y que debería hacerse para obtener el máximo rendimiento

  7. D C A B F E Febrero 2007. Problema 2.2, solución Es una red CWDM que utiliza un anillo de fibra óptyica y 4 longitudes de onda diferentes para que los routers A y B tengan cada uno un enlace con los otros cuatro. La topología es resistente a fallos ya que si se rompe el anillo de fibra se mantendrá la conectividad de toda la red. Para que ello sea posible es preciso utilizar un protocolo de routing, por ejemplo IS-IS u OSPF.

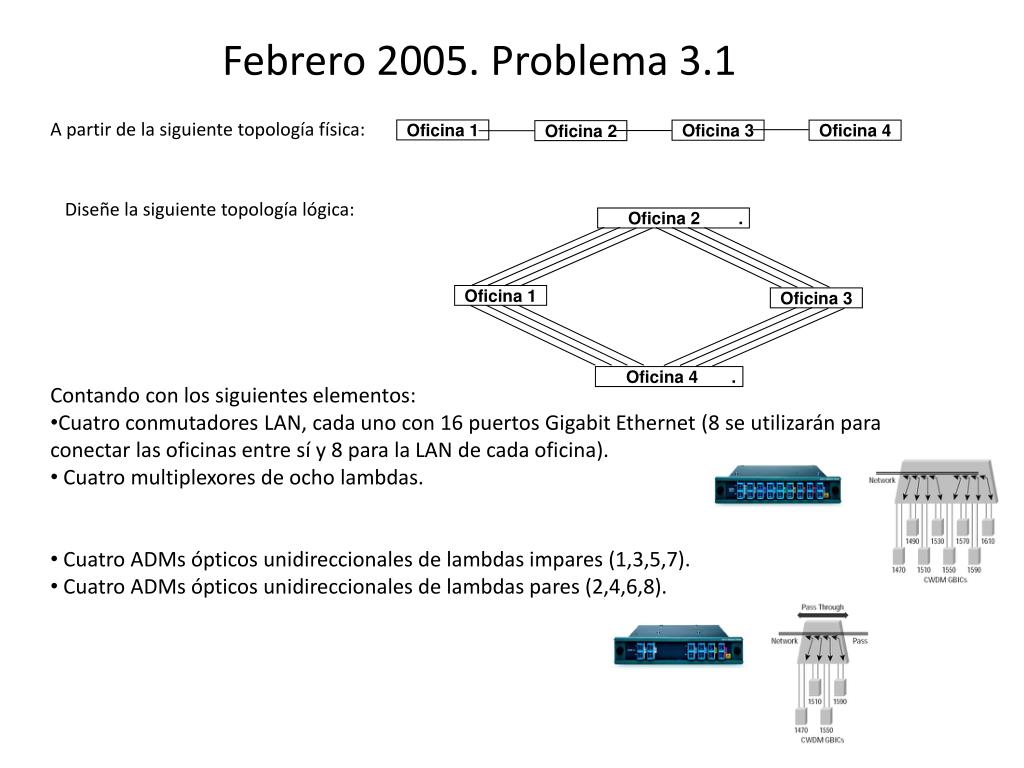

  8. Oficina 1 Oficina 2 . Oficina 3 Oficina 4 Oficina 2 Oficina 1 Oficina 3 Oficina 4 . Febrero 2005. Problema 3.1 A partir de la siguiente topología física: Diseñe la siguiente topología lógica: • Contando con los siguientes elementos: • Cuatro conmutadores LAN, cada uno con 16 puertos Gigabit Ethernet (8 se utilizarán para conectar las oficinas entre sí y 8 para la LAN de cada oficina). •  Cuatro multiplexores de ocho lambdas. •  Cuatro ADMs ópticos unidireccionales de lambdas impares (1,3,5,7). •  Cuatro ADMs ópticos unidireccionales de lambdas pares (2,4,6,8).

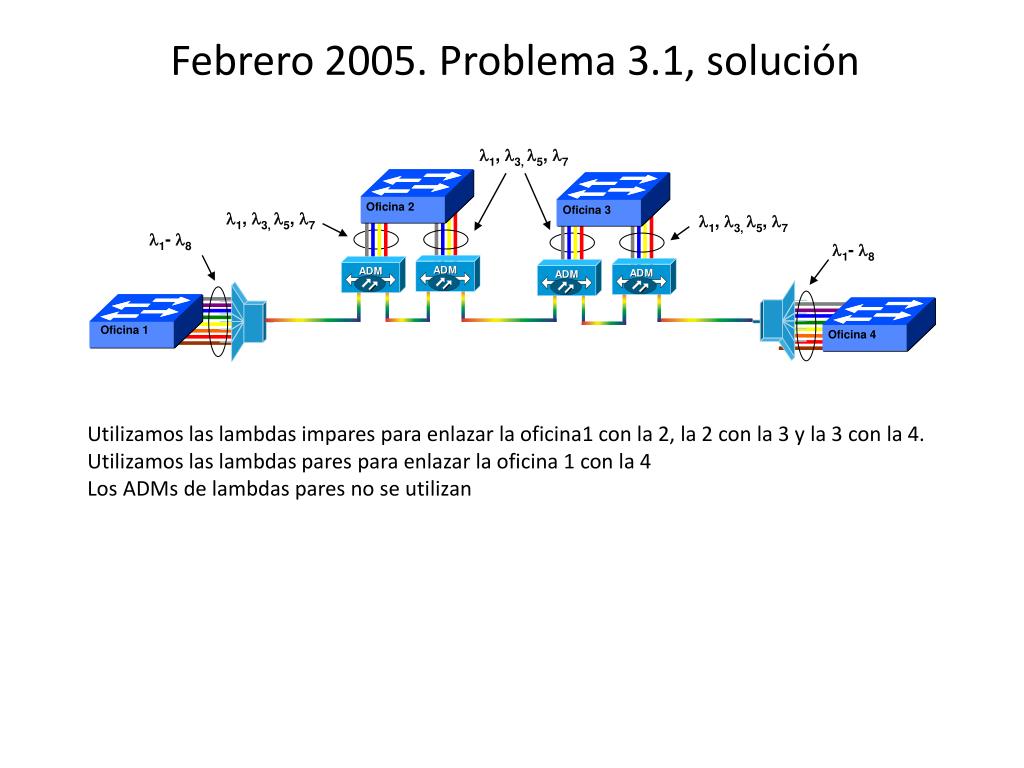

  9. 1, 3, 5, 7 Oficina 2 Oficina 3 1, 3, 5, 7 1, 3, 5, 7 1- 8 1- 8 Oficina 1 Oficina 4 C Febrero 2005. Problema 3.1, solución Utilizamos las lambdas impares para enlazar la oficina1 con la 2, la 2 con la 3 y la 3 con la 4. Utilizamos las lambdas pares para enlazar la oficina 1 con la 4 Los ADMs de lambdas pares no se utilizan

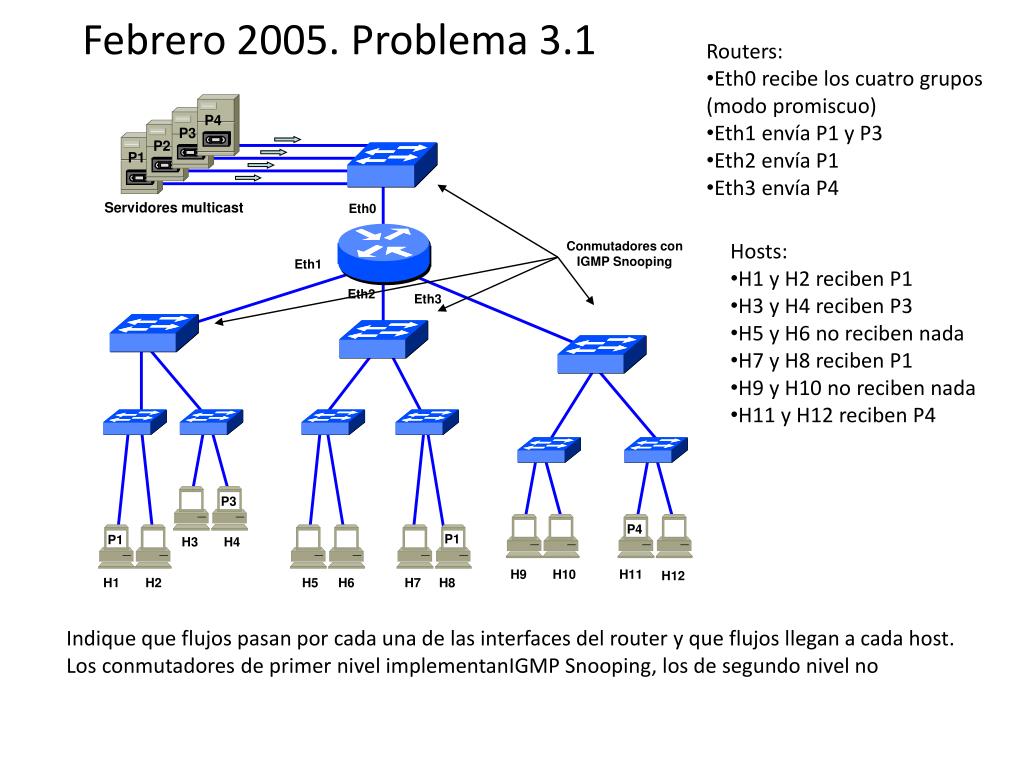

  10. P4 P3 P2 P1 Servidores multicast Eth0 Conmutadores con IGMP Snooping Eth1 Eth2 Eth3 P3 P4 P1 P1 H3 H4 H9 H10 H11 H12 H1 H2 H5 H6 H7 H8 Febrero 2005. Problema 3.1 • Routers: • Eth0 recibe los cuatro grupos (modo promiscuo) • Eth1 envía P1 y P3 • Eth2 envía P1 • Eth3 envía P4 • Hosts: • H1 y H2 reciben P1 • H3 y H4 reciben P3 • H5 y H6 no reciben nada • H7 y H8 reciben P1 • H9 y H10 no reciben nada • H11 y H12 reciben P4 Indique que flujos pasan por cada una de las interfaces del router y que flujos llegan a cada host. Los conmutadores de primer nivel implementanIGMP Snooping, los de segundo nivel no

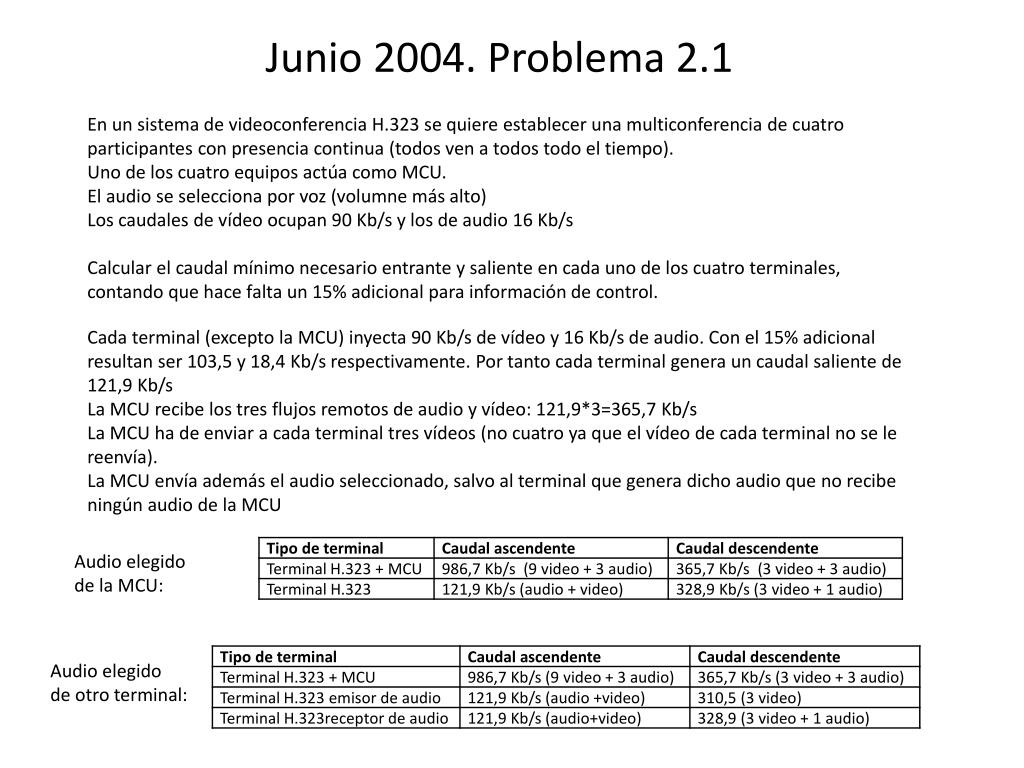

  11. Junio 2004. Problema 2.1 En un sistema de videoconferencia H.323 se quiere establecer una multiconferencia de cuatro participantes con presencia continua (todos ven a todos todo el tiempo). Uno de los cuatro equipos actúa como MCU. El audio se selecciona por voz (volumne más alto) Los caudales de vídeo ocupan 90 Kb/s y los de audio 16 Kb/s Calcular el caudal mínimo necesario entrante y saliente en cada uno de los cuatro terminales, contando que hace falta un 15% adicional para información de control. Cada terminal (excepto la MCU) inyecta 90 Kb/s de vídeo y 16 Kb/s de audio. Con el 15% adicional resultan ser 103,5 y 18,4 Kb/s respectivamente. Por tanto cada terminal genera un caudal saliente de 121,9 Kb/s La MCU recibe los tres flujos remotos de audio y vídeo: 121,9*3=365,7 Kb/s La MCU ha de enviar a cada terminal tres vídeos (no cuatro ya que el vídeo de cada terminal no se le reenvía). La MCU envía además el audio seleccionado, salvo al terminal que genera dicho audio que no recibe ningún audio de la MCU Audio elegido de la MCU: Audio elegido de otro terminal:

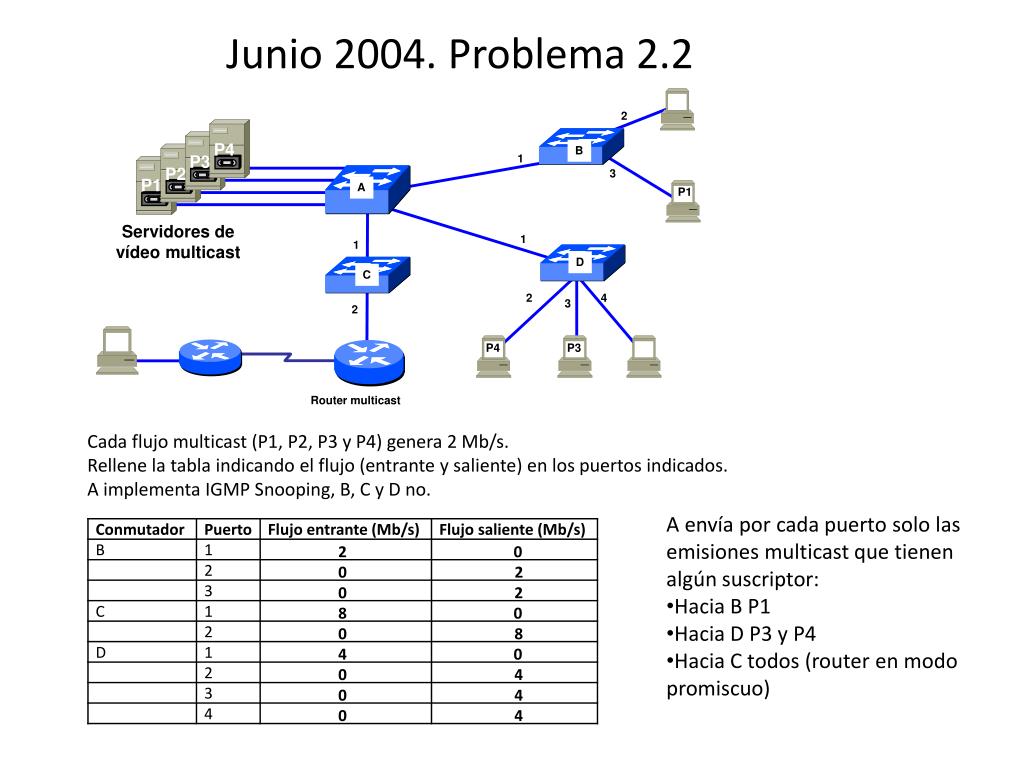

  12. 2 P4 B P3 1 P2 3 P1 A P1 Servidores de vídeo multicast 1 1 D C 2 4 3 2 P4 P3 Router multicast Junio 2004. Problema 2.2 Cada flujo multicast (P1, P2, P3 y P4) genera 2 Mb/s. Rellene la tabla indicando el flujo (entrante y saliente) en los puertos indicados. A implementa IGMP Snooping, B, C y D no. • A envía por cada puerto solo las emisiones multicast que tienen algún suscriptor: • Hacia B P1 • Hacia D P3 y P4 • Hacia C todos (router en modo promiscuo) • 0 • 0 2 • 0 2 • 0 • 0 8 • 0 • 0 4 • 0 4 • 0 4
