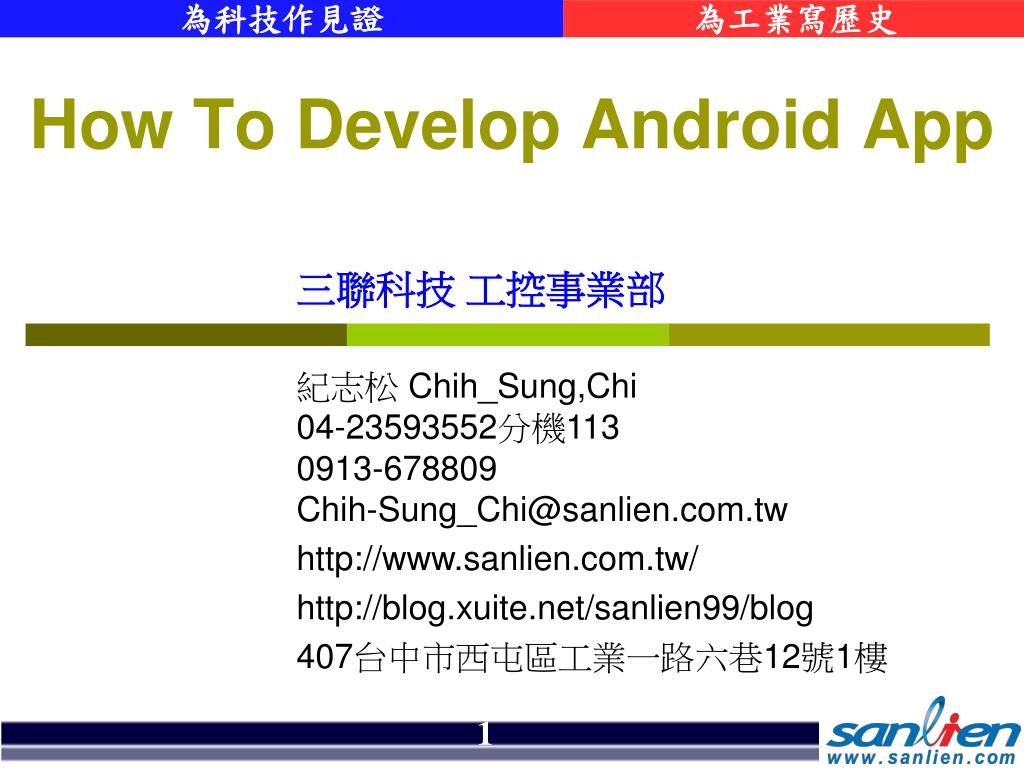

  1. How To Develop Android App 三聯科技 工控事業部 紀志松 Chih_Sung,Chi 04-23593552分機113 0913-678809 Chih-Sung_Chi@sanlien.com.tw http://www.sanlien.com.tw/ http://blog.xuite.net/sanlien99/blog 407台中市西屯區工業一路六巷12號1樓

  2. 參考書籍 使用類似 堆積木方式 設計App程式 如同書籍封面

  3. App Inventor開發軟體說明 App Inventor原是Google實驗室（Google Lab）的一個子計畫，由一群Google工程師與勇於挑戰的Google使用者共同參與。 Google App Inventor是一個完全線上開發的Android程式環境，拋棄複雜的程式碼而使用樂高積木式的堆疊法來完成您的Android程式。 除此之外它也正式支援樂高NXT機器人，對於Android初學者或是機器人開發者來說是一大福音。因為對於想要用手機控制機器人的使用者而言，他們不大需要太華麗的介面，只要使用基本元件例如按鈕、文字輸入輸出即可。 App Inventor於 2012年1月1日移交給麻省理工學院，並採用了學院的Scheller教師教育計畫，所維護的Open Blocks技術與函式庫。行動學習中心，並已於3月4日公佈使用。

  4. App Inventor開發軟體說明 App Inventor的優點： 1.適合無Java基礎的初學朋友 2.操作概念很類似Scratch(湊合的) 3.全雲端，所有作業都在瀏覽器完成 4.支援樂高機器人。 App Inventor適合誰？ 1.想要學習手機程式設計的入門學習者 2.相關科系領域的師長/教學夥伴們，適合做為投入 正規Android程式開發前的先導教材 。 App Inventor主要是針對Android Market所推出 簡易程式的開發工具。 。

  5. 開發步驟 • 環境需求 • 需要完成三件事 • Flowchart • Add A New Project • App Inventor Designer • App Inventor Block Editor • How to debug

  6. 環境需求 系統要求 電腦和作業系統 Macintosh（英特爾處理器）：Mac OS X的10.5，10.6 Windows:Windows XP和Windows Vista，Windows 7 GNU / Linux的：Ubuntu的8 +，Debian 5+ 瀏覽器 Mozilla Firefox 3.6 or higher或更高 Apple Safari 5.0或更高 Google瀏覽器4.0或更高（建議使用） Microsoft Internet Explorer 7或更高

  7. 安裝網址 http://www.google.com.tw/chrome 請安裝此種瀏覽器 Google Chrome

  8. 開發步驟 • 環境需求 • 需要完成三件事 • Flowchart • Add A New Project • App Inventor Designer • App Inventor Block Editor • How to debug

  9. http://www.appinventor.tw/ 請先安裝再做測試，安裝網址 http://www.java.com/en/download/

  10. 您需要三件事:之2 經過上方授權

  11. 您需要三件事:之3 2 4 點選執行安裝 1 3

  12. 安裝確認方式 http://www.appinventor.tw/

  13. 安裝確認方式 舊版 新版

  14. 開發步驟 • 環境需求 • 需要完成三件事 • Flowchart • Add A New Project • App Inventor Designer • App Inventor Block Editor • How to debug

  15. -Flowchart-

  16. 開發步驟 • 環境需求 • 需要完成三件事 • Flowchart • Add A New Project • App Inventor Designer • App Inventor Block Editor • How to debug

  17. Login Gmail, and connect to App Inventor -Add A New Project- 舊版如何到以下畫面?

  18. 開發步驟 • 環境需求 • 需要完成三件事 • Flowchart • Add A New Project • App Inventor Designer • App Inventor Block Editor • How to debug

  19. Design your interface 請記得你增加的元件名稱 -App Inventor Designer-

  20. 開發步驟 • 環境需求 • 需要完成三件事 • Flowchart • Add A New Project • App Inventor Designer • App Inventor Block Editor • How to debug

  21. Click Open the Blocks Editor →Click AppInventorForAndroidCodeblocks.jnlp to open block editor -App Inventor Block Editor(1/2)-

  22. 1 3 4 2

  23. Edit the logic by puzzle (function block) -App Inventor Block Editor(2/2)- 請用拖拉方式

  24. 開發步驟 • 環境需求 • 需要完成三件事 • Flowchart • Add A New Project • App Inventor Designer • App Inventor Block Editor • How to debug

  25. Connect to emulator Step1. Click New emulator to start the emulator Step2. Click Connect to Device and select emulator-5554 -How to debug(1/3)-

  26. Connect to emulator Step1. Click New emulator to start the emulator Step2. Click Connect to Device and select emulator-5554 -How to debug(1/3)-

  27. Step3. Unlock and click button -How to debug(2/3)-

  28. Connect to Android cell phone Step1. Download the cell phone driver to install on PC Step2. Get your USB cable and connect the phone to the computer Step3. Get your phone ready to work with App Inventor Step4. Click Connect to Device and select your phone name ※More Information please refer to http://developer.android.com/guide/developing/device.html -How to debug(3/3)- 另有其他安裝於手機的方式如下：

  29. Download to this Computer 將此*.apk給Android智慧型手機直接執行安裝即可

  30. Show Barcode 此方式僅與你相同google mail帳號 手機才能使用 直接掃瞄執行即可

  31. 將apk檔上傳網路空間，並可獲取一網路位址，再使用QR-Code Generatorhttp://qrcode.kaywa.com/產出如同左邊二維條碼，即可用手機掃瞄安裝。 掃瞄下載 立即操作

  32. 使用Android智慧型手機操作控制DO輸出，監視AI數值 ISaGRAF + eRWSM.dll 透過泓格控制器（有 XPCA WinCE6 或 WinPCA WinCE5作業系統） 完成操控

  33. -System Architecture- Smart Phone Database Logic Web API HMI Procedure User AP Modbus Server Tags Shared Memory eLogger Driver ISaGRAF Driver Hardware

  34. Read Function(2) readAO=xxxxx、 readDO=xxxxx (xxxxx=address) Write Function(2) writeAO=xxxxx&data=n、writeDO=xxxxx&data=n (xxxxx=address, n=value) Example http://10.0.0.123/eRWSM.dll?readAO=00001... Read word http://10.0.0.123/eRWSM.dll?writeAO=00002&data=20... Write word http://10.0.0.123/eRWSM.dll?writeDO=00020&data=1... Bit on http://10.0.0.123/eRWSM.dll?writeDO=00020&data=0... Bit off http://10.0.0.123/eRWSM.dll?readDO=00021 eLogger Driver AI AO DI DO A I A O D I D O ISaGRAF Driver -Web API Function-

  35. Bit on/off

  36. Read the value of Word

  37. How To Download & Upload Source

  38. Download Source

  39. Download Source

  40. Download Source 提供時不需解壓縮

  41. Upload Source

  42. Upload Source 1 2 4 3

  43. 如何安裝執行？ Shared Memory

  44. 將在路徑位置增加一資料夾eLoggerWeb，複製如下圖四個檔案（放於商品圈專案資料中）將在路徑位置增加一資料夾eLoggerWeb，複製如下圖四個檔案（放於商品圈專案資料中）

  45. 如上圖開機自動執行，就會將以下兩dll檔放置如下位置如上圖開機自動執行，就會將以下兩dll檔放置如下位置 eRWSM.dll  WebRoot中，Shared Memory.dll  ISaGraf中

  46. 以上報告!!
