Presentation Transcript

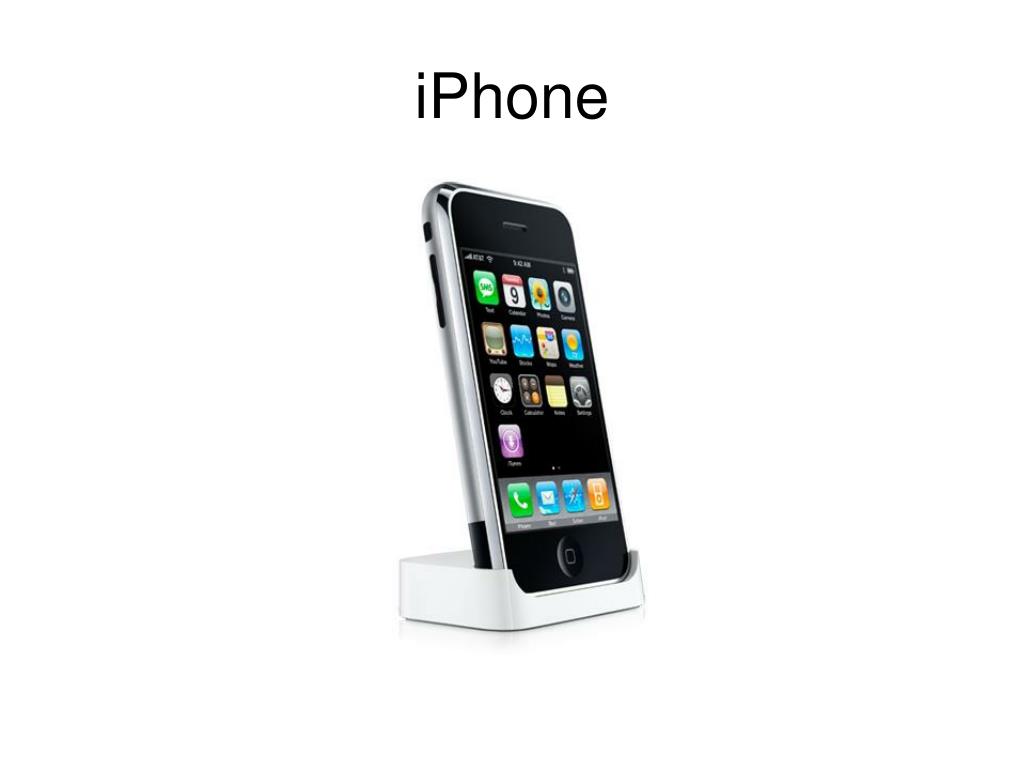

  1. iPhone

  2. Apple iPhone 4 規格

  3. iPhone 4 拆解零部件全家福

  4. iPhone 4手機拆解說明 iPhone 4升級有以下幾點:1.3.5 mm厚度比iPhone 3GS還少3mm2.Retina螢幕的像素密度是iPhone 3GS的兩倍3.iOS 4支援多執行緒4.五百萬畫素照相鏡頭, 720p自動對焦攝影和視訊(VAG)鏡頭。

  5. iPhone 4 解析(1)-後蓋與電池 拆下後蓋之後,可以清楚看到 iPhone 4 的內部構造。由於機身尺寸縮小,並且電池佔據了大部分空間,因此 iPhone 4 內部空間非常有限,這或許是為何 Apple 將邊框作為天線的一個原因。 和前兩代產品不同,iPhone 4 的電池並沒有焊在主板上,只要拿下連接電池和主板之間的部件,就可以輕鬆取下電池。 (電池後面的貼紙標示“Authorized Service Provider Only.”“僅授權售後人員” ) iPhone 4 的電池是一塊 3.7V 5.25WHr (合 1420mAh) 的鋰聚合物電池,該電池提供比 3GS 高 40% 的續航能力。

  6. iPhone 4 解析(2)-電磁屏蔽罩 接下來拆下iPhone 4頂部的EMI電磁屏蔽罩。只要拆下固定的四颗螺絲,就能拿下,然後呈現在我们面前的是密密麻麻的各種元件。

  7. iPhone 4 解析(2)-電磁屏蔽罩 為了拆卸主板,還需要繼續拆解位於手機中部的另一塊 EMI 防護罩,以及內部的一些排線 。

  8. iPhone 4 解析(3)-振動馬達 右上角有一個螺絲固定的小部件 ,這是iPhone 4 的震動馬達 。

  9. iPhone 4 解析(4)-500萬像素鏡頭 拆卸主板之前,還需要拆下 iPhone 4 一些螺絲、連線,並取下其他零部件,例如鏡頭、喇叭等。 這就是支援 720p 高清拍攝的 500 萬像素鏡頭

  10. iPhone 4 解析(5)-喇叭 拆下底部一個較大的模組,這是 iPhone 4 的喇叭(揚聲器)模組 。

  11. iPhone 4 解析(6)-主板 接下來終於可以把 iPhone 4 的主板拆下了。 iPhone 4 的主板相當精密,並且集中在機身的右側 (背部來看是左側),因此在使用時會感覺到這一側發熱比較明顯。

  12. iPhone 4 解析(7)-主板正面 拆下主板上的金屬片,就能看到 iPhone 4 中的各種芯片。其中最明顯的就是標有 Apple A4 的處理器,是由三星製造 。

  13. iPhone 4 解析(8)-主板正面元件 iPhone4主板正面的元件包括:1. Samsung 1GHz ARM Cortex A8 core 2. Skyworks:SKY77542 Tx–Rx iPAC FEM 、SKY77541(GSM/GRPS) 3. STMicro(意法半導體):STM33DH 重力感應3軸陀螺儀。 4.TriQuint 半導體:TQM676091

  14. iPhone 4 解析(9)-主板背面元件 iPhone4主板背面的元件包括:1. Samsung K9PFG08 快閃記憶體 2. 德州儀器(TI) 343S0499 觸控螢幕控制器 3. Cirrus Logic 338S0589 音訊編碼(蘋果品牌) 4. 36MY1EE – Numonyx 恒億公司的NOR快閃記憶體和移動設備專用的DDR(1G) 5.AKM8975 - 最新的磁傳感器

  15. iPhone 4 解析(10)-WiFi及藍芽 (1) (2) (1) (2) 正面的WiFi及藍芽模組使用: 1.Broadcom BCM4329FKUBG的802.11n藍牙 2.1 + EDR和調頻接收器。 2.Broadcom BCM4750IUB8晶片的GPS接收器。

  16. iPhone 4 解析(11)-天線、麥克風、鏡頭 看完了主板,再回到 iPhone 4 的外殼。iPhone 4 的邊框除了支撐作用外,還是該機的無線天線。 除此之外,外殼上也有很多小部件,如:頂部用於降噪的第二個麥克 風以及iPhone 4 的前置鏡頭 。

  17. iPhone 4 解析(12)-螢幕與面板 前置面板需要小心撬開,拆開之後就能看到手機金屬骨架的另一面 。 不過 iPhone 4 的螢幕和面板結合的非常緊密,很難拆開,考慮到強拆可能會將螢幕弄碎,最終 iFixit 放棄了這一步拆解。

  18. iPhone 4 解析(12)-螢幕 這就是 iPhone 4 的螢幕

  19. iPhone 4 解析(13)-其他零件 1.從背面拆開 Home 鍵 2. Home 按鍵上連接了控制線路 3.iPhone 4 的數據線接口 4.數據線接口上也加入通話用的麥克風

  20. iPhone 4 解析(14)-END 從拆解過程來看,iPhone 4 在內部結構方面延續了一貫精細的傳統。特別是在縮減機身尺寸時,為了不影響電池容量而縝密組合其他部件,體現了 Apple 的手工,也讓機迷更喜愛 iPhone 4 。 影片

  21. 比較新舊iPhone 1.Apple iPhone 4 升級到 500 萬相素的照相機,支援720p的HD錄影,加上終於出現的 LED 補光燈 2.Apple iPhone 4 前方出現的視訊鏡頭,是用來進行「Facetime」的視訊通話,目前還不支援一般 3G 手機的視訊通話,FaceTime 也只能透過 wifi 來進行,希望之後可以開放透過 3G 來進行視訊 通話的功能。

  22. 比較新舊iPhone 3.一般肉眼能辨識的解析度大概只有 300dpi,但 iPhone 4 卻擁有326dpi 的解析度, 所以整個 螢幕看起來就是非常漂亮 軟體圖示:Apple iPhone 3Gs(左)很明顯較 iPhone 4(右)來的有鋸齒狀。

  23. 比較新舊iPhone 4.原本只出現在 iPad 上的軟體「iBooks」也可以安裝到 iOS 4 裡了

  24. 比較新舊iPhone 5.再來是一直被人詬病的多工終於在 iOS 4 開放了,但這是有條件的多工,程式開發者必須依照 Apple 的開發規定來撰寫具有多工的程式結構,才能在 iOS 4 上運行。當初這樣的有條件式多工在各大論壇引起不少爭議,蘋果這樣的做法,可能是為了避免很多軟體都在背後運行,很有可能拖累整體速度,更甚至造成電力快速流失。 目前像是 KKBOX 和 PAPAGO 都已經支援多工。

  25. 比較新舊iPhone 6.另外 iOS 4 具有整合多個郵件帳號的功能,使用者如果同時設定多個電子信箱,往後有新信時不需要再分別進入不同的信箱去觀看郵件,所有的郵件都會依照時間排序在同一個地方,方便查閱。 在此設定了 Gmail 和 Yahoo 信箱,未來只要進到「所有的收件夾」就可以觀看所有的信件。

  26. 酷酷的蘋果 7.一樣無腦的鍵盤…. 8.蘋果表示:不好意思,我們不打算支援 Flash 了,請各家網站盡速改版,或推出行動版的網 頁吧! 9.上一代 iPhone OS 3 開始支援 USB 及藍牙連接上網,但是還是不開放直接變身為無線基地台,加上透過 USB 連接電腦上網還是得安裝iTunes ,Android 2.2 都內建了

  27. 參考文獻 • http://www.ifixit.com/Teardown/iPhone-4-Teardown/3130/1 • http://mobile.sina.com.hk/cgi-bin/nw/show.cgi/4/4/1/917644/7.html
