Presentation Transcript

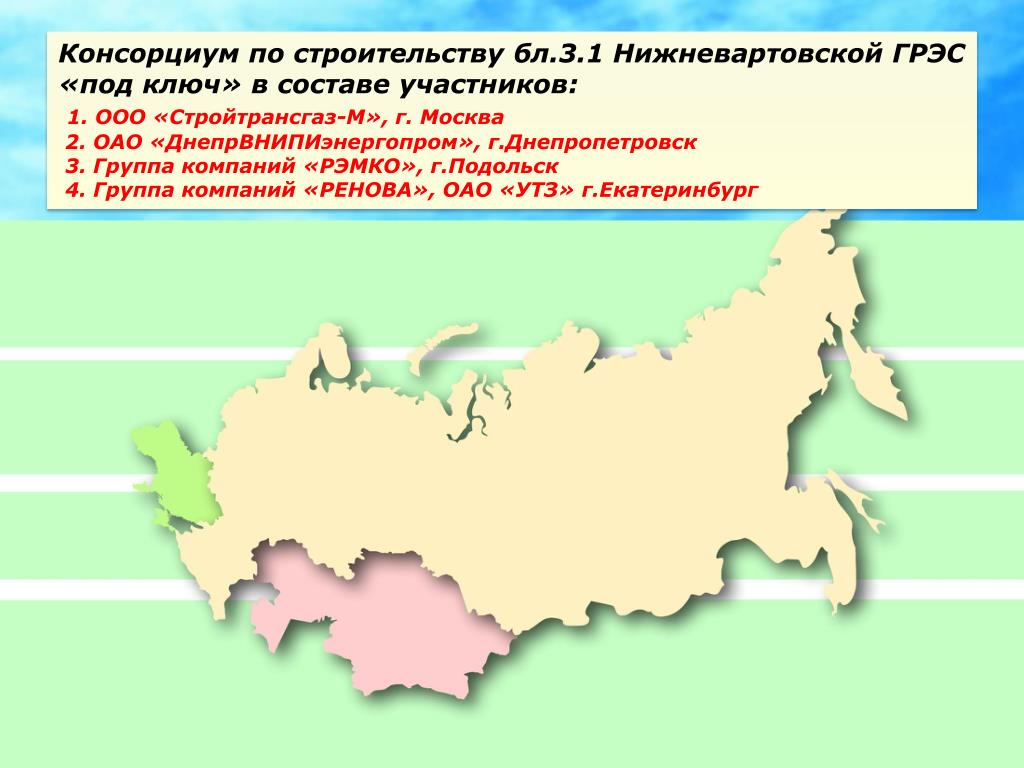

  1. Консорциум по строительству бл.3.1 Нижневартовской ГРЭС «под ключ» в составе участников: 1. ООО «Стройтрансгаз-М», г. Москва 2. ОАО «ДнепрВНИПИэнергопром», г.Днепропетровск 3. Группа компаний «РЭМКО», г.Подольск 4. Группа компаний «РЕНОВА», ОАО «УТЗ» г.Екатеринбург

  2. Консорциум по строительству бл.3.1 Нижневартовской ГРЭС «под ключ» в составе участников: ООО «Стройтрансгаз-М», г. Москва ОАО «ДнепрВНИПИэнергопром», г.Днепропетровск Группа компаний «РЭМКО», г.Подольск Группа компаний «РЕНОВА» ОАО «УТЗ» г.Екатеринбург Доклад на тему: «Технологическая схема и оборудование энергоблока 1000 МВт Нижневартовской ГРЭС как прообраз базового энергоблока для модернизации российской энергетики»

  3. Консорциум по строительству бл.3.1 Нижневартовской ГРЭС «под ключ» • Энергоблок Нижневартовской ГРЭС, бл.3.1, 3.2 Цель данного инвестиционного проекта – увеличение объемов производства электрической энергии ЗАО «Нижневартовская ГРЭС» с использованием современной парогазовой технологии • Для реализации этой цели предлагается использовать наиболее эффективную парогазовую технологию на базе газовых турбин с котлами-утилизаторами и паровыми конденсационными турбинами

  4. Консорциум по строительству бл.3.1 Нижневартовской ГРЭС «под ключ» • Энергоблок Нижневартовской ГРЭС, бл.3.1, 3.2 • Характеристика площадки строительства • Нижневартовская ГРЭС, находится в Нижневартовском районе, ХМАО, Тюменская область, в 12 км к востоку от г. Нижневартовска, находящегося на правом берегу р. Обь. • На территории Нижневартовской ГРЭС расположены основные существующие здания и сооружения ГРЭС: • главный корпус с дымовой трубой, производственно-административный корпус, ОРУ-500 кВ, ОРУ-220 кВ, подводящий канал с блочной насосной станцией, отводящий канал, мазутохозяйство, маслохозяйство, отопительно-пусковая котельная, шламоотвалы, складское хозяйство, гаражное хозяйство, пождепо.

  5. Консорциум по строительству бл.3.1 Нижневартовской ГРЭС «под ключ» • Тепловые нагрузки для блока 3.1 НВГРЭС отсутствуют.Электрические нагрузки – энергосистема является дефицитной. Дефицит составляет порядка 700МВт. • Энергоблок Нижневартовской ГРЭС, бл.3.1, 3.2 • Существующее положение НвГРЭС • Установленная электрическая мощность - 1600 МВт • Технические показатели • Удельный расход топлива на электроэнергию – 303,4 г/кВт.ч • Удельный расход топлива на теплоэнергию - 168,3 кг/Гкал • Коэффициент использования установленной мощности – 87% • Удельный расход электроэнергии на С.Н. - 2,6 %

  6. Консорциум по строительству бл.3.1 Нижневартовской ГРЭС «под ключ» • Энергоблок Нижневартовской ГРЭС, бл.3.1, 3.2 • Расчет эффективности инвестиций строительства Нижневартовской ГРЭС, бл.3.1, 3.2* выполнен с использованием программного продукта «ENERGY-INVEST» с учетом прогнозных индексов, а также следующих показателей: • Тариф на электроэнергию – 0,852 руб./кВтч (без НДС) • Цена топлива (топливныйсухой • отбензиненый газ) – 578 руб./тыс.м3 (без НДС) * - Стоимость основного оборудования по вариантам см. 0444.Р1СО1.ПТ, Техническое предложение, ОАО «ДнепрВНИПИэнергопром». Рассмотрены варианты с применением основного оборудования различных производителей, а также выполнен расчет при стоимости топлива по цене природного газа - 1863 руб./тыс.м3 (без НДС) в данном докладе неосвещается.

  7. Консорциум по строительству бл.3.1 Нижневартовской ГРЭС «под ключ» • Энергоблок Нижневартовской ГРЭС, бл.3.1, 3.2 • Продолжительность выполнения СМР • I пусковой комплекс - варианты 1а, 2а, 3а: • начало проекта (строительства) – 2010 год • срок введения объекта в эксплуатацию – 2013 год • II пусковой комплекс (ведется на базе I-го пускового комплекса) – варианты 1б, 2б, 3б: • начало проекта (строительства) – 2013 год • срок введения объекта в эксплуатацию – 2015 год • Генеральный план и транспорт • Проектируемые здания и сооружения блока 3.1 размещаются с учетом сохранения существующего зонирования территории, минимального использования земельных площадей.

  8. Консорциум по строительству бл.3.1 Нижневартовской ГРЭС «под ключ» • Энергоблок Нижневартовской ГРЭС, бл.3.1, 3.2

  9. Консорциум по строительству бл.3.1 Нижневартовской ГРЭС «под ключ» • Энергоблок Нижневартовской ГРЭС, бл.3.1 Состав основного оборудования по варианту 1 • Газотурбинная установка (ГТУ) типа M701F4 компании «Mitsubishi Heavy Industries» номинальной мощностью 312,1 МВт • Паровой котел-утилизатор КУП-400-13,0/3,3/0,5 (с промперегревом) • Паротурбинная установка типа К-150-12,4 (с промперегревом) номинальной мощ-ностью160 МВт

  10. Консорциум по строительству бл.3.1 Нижневартовской ГРЭС «под ключ» • Энергоблок Нижневартовской ГРЭС, бл.3.1 • Вариант 1 • Технические показатели • Проектная установленная электрическая мощность – 462,1 МВт • Общий КПД цикла – 59,29% • Годовая выработка электроэнергии – 3820,8 млн. кВт·ч • Годовой расход электроэнергии • на собственные нужды – 102,7 млн. кВт·ч • Удельный расход условного топлива на отпуск электроэнергии – 218,1 г у.т./кВт·ч

  11. Консорциум по строительству бл.3.1 Нижневартовской ГРЭС «под ключ» • Энергоблок Нижневартовской ГРЭС, бл.3.1, вариант 1

  12. Консорциум по строительству бл.3.1 Нижневартовской ГРЭС «под ключ» • Энергоблок Нижневартовской ГРЭС, бл.3.1, вариант 1

  13. Консорциум по строительству бл.3.1 Нижневартовской ГРЭС «под ключ» • Энергоблок Нижневартовской ГРЭС, бл.3.1 • Вариант 1 • Инвестиционные показатели • Объем инвестиций – 16 900 млн.руб., с НДС • Удельные капитальные вложения – 1250 долл./кВт • Дисконтированный чистый поток (NPV) - 4 827,4 млн.руб. • EBITDA margin – 47,4% • Внутренняя норма доходности (IRR) 13,6% > 10 % • Индекс доходности (PI) – 1,31 • Срок окупаемости 11,5 лет

  14. Консорциум по строительству бл.3.1 Нижневартовской ГРЭС «под ключ» • Энергоблок Нижневартовской ГРЭС, бл.3.1 Состав основного оборудования по варианту 2 • Две газотурбинные установки (ГТУ) типа GT13E2 фирмы «ALSTOM Power» номинальной мощностью 176,9 МВт каждая • Два паровых котла-утилизатора КУП-300-11,0/2,7/0,5 • Паротурбинная установка типа К-180-11,0/2,7/0,7 номинальной мощностью 180 МВт

  15. Консорциум по строительству бл.3.1 Нижневартовской ГРЭС «под ключ» • Энергоблок Нижневартовской ГРЭС, бл.3.1 • Вариант 2 • Технические показатели • Проектная установленная электрическая мощность – 533,8 МВт • Общий КПД цикла – 54,36% • Годовая выработка электроэнергии – 4383,7 млн. кВт·ч • Годовой расход электроэнергии • на собственные нужды – 115,2 млн. кВт·ч • Удельный расход условного топлива на отпуск электроэнергии – 231,6 г у.т./кВт·ч

  16. Консорциум по строительству бл.3.1 Нижневартовской ГРЭС «под ключ» • Энергоблок Нижневартовской ГРЭС, бл.3.1, вариант 2

  17. Консорциум по строительству бл.3.1 Нижневартовской ГРЭС «под ключ» • Энергоблок Нижневартовской ГРЭС, бл.3.1, вариант 2

  18. Консорциум по строительству бл.3.1 Нижневартовской ГРЭС «под ключ» • Энергоблок Нижневартовской ГРЭС, бл.3.1 • Вариант 2 • Инвестиционные показатели • Объем инвестиций – 18 200 млн.руб., с НДС • Удельные капитальные вложения – 1200 долл./кВт • Дисконтированный чистый поток (NPV) - 6168,2 млн.руб. • EBITDA margin – 47,4% • Внутренняя норма доходности (IRR) 14,3% > 10 % • Индекс доходности (PI) – 1,37 • Срок окупаемости –10,6 лет

  19. Консорциум по строительству бл.3.1 Нижневартовской ГРЭС «под ключ» • Энергоблок Нижневартовской ГРЭС, бл.3.1, 3.2 При рассмотрении вариантов строительства блока 3.1 необходимо руководствоваться действием «Водоохранного кодекса Российской федерации» № 74-ФЗ от 3.06.2006г.,запрещающим использование прямоточных систем охлаждения. При этом для вариантов 1 и 2 необходимо сооружение на 2 этапе градирен ,насосных и т.д. что ведёт к значительному удорожанию строительства. • Необходимость рассмотрения вариантов с использованием паротурбинной установки типа К-300 номинальной мощностью 300-320 МВт.

  20. Консорциум по строительству бл.3.1 Нижневартовской ГРЭС «под ключ» • Энергоблок Нижневартовской ГРЭС, бл.3.1 Состав основного оборудования по варианту 3 • Газотурбинная установка (ГТУ) типа M701F4 компании «Mitsubishi Heavy Industries» номинальной мощностью 312,1 МВт • Паровой котел-утилизатор КУП-400-13,0/3,3/0,5 • (с промперегревом) • Паротурбинная установка типа К-300-12,4 • (с промперегревом) номинальной мощностью • 300 МВт (в I-м этапе строительства работает • с пониженной мощностью до 150 МВт)

  21. Консорциум по строительству бл.3.1 Нижневартовской ГРЭС «под ключ» • Энергоблок Нижневартовской ГРЭС, бл.3.1 • Вариант 3 • Технические показатели • Проектная установленная электрическая мощность – 612,1 МВт • Общий КПД цикла – 58,75% • Годовая выработка электроэнергии – 3798 млн. кВт·ч • Годовой расход электроэнергии • на собственные нужды – 103,4 млн. кВт·ч • Удельный расход условного топлива на отпуск электроэнергии – 219,5 г у.т./кВт·ч

  22. Консорциум по строительству бл.3.1 Нижневартовской ГРЭС «под ключ» • Энергоблок Нижневартовской ГРЭС, бл.3.1, вариант 3

  23. Консорциум по строительству бл.3.1 Нижневартовской ГРЭС «под ключ» • Энергоблок Нижневартовской ГРЭС, бл.3.1, вариант 3

  24. Консорциум по строительству бл.3.1 Нижневартовской ГРЭС «под ключ» • Энергоблок Нижневартовской ГРЭС, бл.3.1 • Вариант 3 • Инвестиционные показатели • Объем инвестиций – 18 000 млн.руб., с НДС • Удельные капитальные вложения – 1000 долл./кВт • Дисконтированный чистый поток (NPV) – 3520,4 млн.руб. • EBITDA margin – 45,2% • Внутренняя норма доходности (IRR) 12,5% > 10 % • Индекс доходности (PI) – 1,21 • Срок окупаемости –13,5 лет

  25. Консорциум по строительству бл.3.1 Нижневартовской ГРЭС «под ключ» • Энергоблок Нижневартовской ГРЭС, бл.3.1 Состав основного оборудования по варианту 4 • Газотурбинная установка (ГТУ) типа M701F4 компании «Mitsubishi Heavy Industries» номинальной мощностью 312,1 МВт • Паровой котел-утилизатор с дожигающим устройством КУП-525-13,0/3,3/0,5 (с промперегревом) • Паротурбинная установка типа К-300-12,4 • (с промперегревом) номинальной мощностью 300 МВт (в I-м этапе строительства работает с пониженной мощностью до 220 МВт)

  26. Консорциум по строительству бл.3.1 Нижневартовской ГРЭС «под ключ» • Энергоблок Нижневартовской ГРЭС, бл.3.1 • Вариант 4 • Технические показатели • Проектная установленная электрическая мощность – 612,1 МВт • Общий КПД цикла – 56,23% • Годовая выработка электроэнергии – 4371,2 млн. кВт·ч • Годовой расход электроэнергии • на собственные нужды – 107,5 млн. кВт·ч • Удельный расход условного топлива на отпуск электроэнергии – 224,1 г у.т./кВт·ч

  27. Консорциум по строительству бл.3.1 Нижневартовской ГРЭС «под ключ» • Энергоблок Нижневартовской ГРЭС, бл.3.1, вариант 4

  28. Консорциум по строительству бл.3.1 Нижневартовской ГРЭС «под ключ» • Энергоблок Нижневартовской ГРЭС, бл.3.1, вариант 4

  29. Консорциум по строительству бл.3.1 Нижневартовской ГРЭС «под ключ» • Энергоблок Нижневартовской ГРЭС, бл.3.1 • Вариант 4 • Инвестиционные показатели • Объем инвестиций – 18 350 млн.руб., с НДС • Удельные капитальные вложения – 1000 долл./кВт • Дисконтированный чистый поток (NPV) – 6267,9 млн.руб. • EBITDA margin – 47,9% • Внутренняя норма доходности (IRR) 14,3% > 10 % • Индекс доходности (PI) – 1,37 • Срок окупаемости –10,6 лет

  30. Консорциум по строительству бл.3.1 Нижневартовской ГРЭС «под ключ» • Энергоблок Нижневартовской ГРЭС, бл.3.1 Состав основного оборудования по варианту 5 • Две газотурбинные установки (ГТУ) типа M701F4 компании «Mitsubishi Heavy Industries» номинальной мощностью 312,1 МВт

  31. Консорциум по строительству бл.3.1 Нижневартовской ГРЭС «под ключ» • Энергоблок Нижневартовской ГРЭС, бл.3.1 • Вариант 5 • Технические показатели • Проектная установленная электрическая мощность – 624,2 МВт • Общий КПД цикла – 39,93% • Годовая выработка электроэнергии – 4371,2 млн. кВт·ч • Годовой расход электроэнергии • на собственные нужды – 107,5 млн. кВт·ч • Удельный расход условного топлива на отпуск электроэнергии – 312,7 г у.т./кВт·ч

  32. Консорциум по строительству бл.3.1 Нижневартовской ГРЭС «под ключ» • Энергоблок Нижневартовской ГРЭС, бл.3.1, вариант5

  33. Консорциум по строительству бл.3.1 Нижневартовской ГРЭС «под ключ» • Энергоблок Нижневартовской ГРЭС, бл.3.1, вариант 5

  34. Консорциум по строительству бл.3.1 Нижневартовской ГРЭС «под ключ» • Энергоблок Нижневартовской ГРЭС, бл.3.1 • Вариант 5 • Инвестиционные показатели • Объем инвестиций – 15 900 млн.руб., с НДС • Удельные капитальные вложения – 1010 долл./кВт • Дисконтированный чистый поток (NPV) – 11878,5 млн.руб. • EBITDA margin – 50,1% • Внутренняя норма доходности (IRR) 18,8% > 10 % • Индекс доходности (PI) – 1,81 • Срок окупаемости –6,9 лет

  35. Основные технические показатели Нижневартовской ГРЭС, бл.3.1

  36. Консорциум по строительству бл.3.1 Нижневартовской ГРЭС «под ключ» • Энергоблок Нижневартовской ГРЭС, бл.3.1

  37. Основные технические показатели Нижневартовской ГРЭС, бл.3.1, 3.2 (полное развитие)

  38. Консорциум по строительству бл.3.1 Нижневартовской ГРЭС «под ключ» • Энергоблок Нижневартовской ГРЭС, бл.3.1, 3.2

  39. Энергоблок Нижневартовской ГРЭС, бл.3.1, 3.2 Принципиальная тепловая схема ПГУ-1000 • ПГУ-1000 представляет собой трёхвальную ПГУ бинарного типа: • двумя газотурбинными установками (ГТУ) типа M701F4 мощностью 315 МВт, Mitsubishi; • двумя котлами-утилизаторами (КУ), ОАО "ЗиО-Подольск"; • одной паротурбинной установкой (ПТУ) производства ОАО "УТЗ"; • двумя электрогенераторами с водородным охлаждением и статической системой возбуждения производства Mitsubishi для газовых турбин; • одним электрогенератором с жидкостным охлаждением и статической системой возбуждения производства НПО «ЭЛСИБ» типа ТВН-320-2 для паровой турбины.

  40. Консорциум по строительству бл.3.1 Нижневартовской ГРЭС «под ключ» • Энергоблок Нижневартовской ГРЭС, бл.3.1, 3.2 Газовая турбина M701 F4с компрессором на степень сжатия 18 , с номинальной температурой газов перед турбиной 1400 OC и около 600OС выхлопных газов, с возможностью генерации в КУ перегретого пара высоких параметров. Умеренная металлоёмкость 1,3 кг/кВт. и соответственно низкая удельная стоимость 300$/кВт. Малотоксичная кольцевая камера сгорания с «сухим» подавлением окислов азота. • Котлы-утилизаторы КУП-400 с промежуточным перегревом пара и тремя уровнями давлений ( 13,2; 3,2 и 0,5 Мпа) обеспечивают глубокое охлаждение выхлопных газов до 90OС. Скользящее давление пара в контурах котла –утилизатора обеспечивает высокую тепловую экономичность при изменении нагрузки от100 до 60 %. • Трёхцилиндровая паровая турбина типа К-320-12,8 трёх давлений используемого пара с промежуточным перегревом и конечным давлением пара 0,022 кГс/см2 развивает мощность равную320 МВт.

  41. Энергоблок Нижневартовской ГРЭС, бл.3.1, 3.2 Баланс-схема ПГУ-1000 для среднегодового режима работы Проектные параметры тепло-вой схемы ПГУ-1000 с ГТ мощностью 315 МВт и паровой турбины К-320-12.8 для условий работы при среднегодовой температуре наружного воздуха -3.3°С и температуре охлаждающей воды 5 °С.

  42. Консорциум по строительству бл.3.1 Нижневартовской ГРЭС «под ключ» • Энергоблок Нижневартовской ГРЭС, бл.3.1, 3.2 Энергетические показатели ПГУ-1000 • Мощность парогазового блока при среднегодовых условиях работы (tН.В=-3.3 оС, =76 % и рН.В=1.01 бар) - 990 МВт • при КПД брутто - 59 % • Мощность газовой турбины - 336 МВт • КПД ГТ – 40% • Мощность паровой турбины - 318 МВт • Температура уходящих газов КУ - 90°С

  43. Консорциум по строительству бл.3.1 Нижневартовской ГРЭС «под ключ» • Энергоблок Нижневартовской ГРЭС, бл.3.1, 3.2 Проект ПГУ-1000 для условий Нижневартовской ГРЭС отвечает всем передовым международным требованиям по экономичности, надёжности и экологичности, соответствует «Программе стратегического развития энергетики России на период до 2030г.» и может быть рекомендован для внедрения на Нижневартовской ГРЭС, а также рассмотрен как прообраз для создания аналогичного оборудования отечественного производства.

  44. Благодарим за внимание!
