《 交换机 / 路由器的配置与管理 》 （第 2 版）

1. 《交换机/路由器的配置与管理》 （第2版）

2. 第4章 校园网汇聚层与核心层间的互联

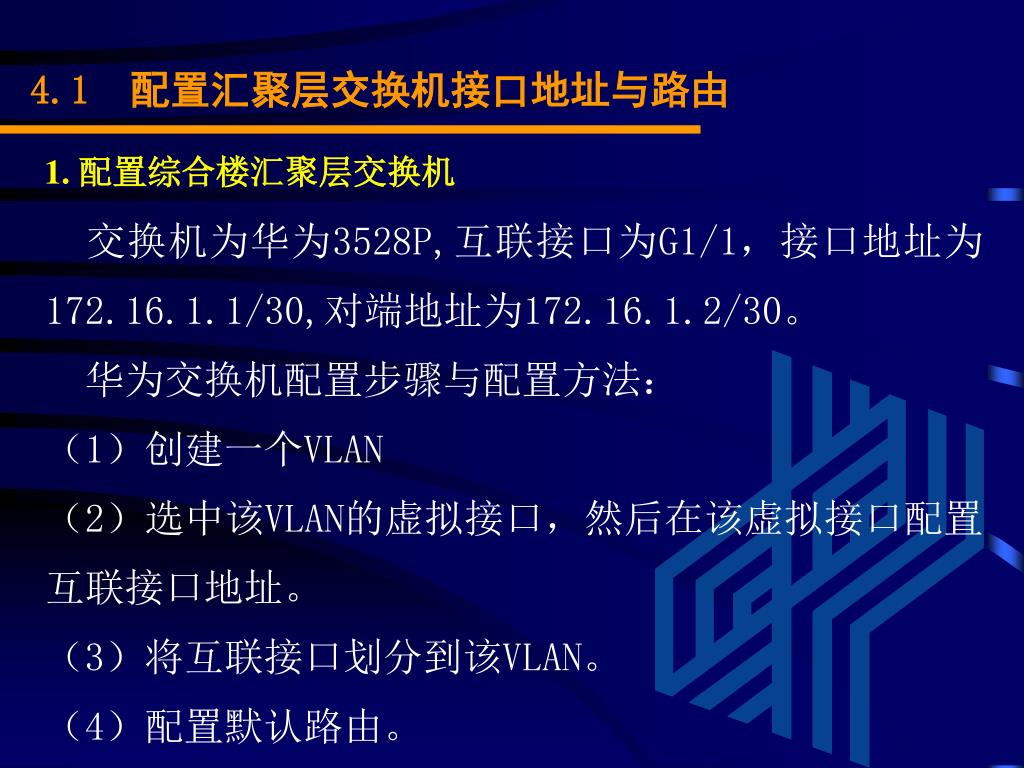

3. 4.1 配置汇聚层交换机接口地址与路由 1. 配置综合楼汇聚层交换机 　交换机为华为3528P,互联接口为G1/1，接口地址为172.16.1.1/30,对端地址为172.16.1.2/30。 　华为交换机配置步骤与配置方法： （1）创建一个VLAN （2）选中该VLAN的虚拟接口，然后在该虚拟接口配置互联接口地址。 （3）将互联接口划分到该VLAN。 （4）配置默认路由。

4. 4.1 配置汇聚层交换机接口地址与路由 2. 配置教学楼汇聚层交换机 　交换机为Cisco 3550,互联接口为G0/1，接口地址为172.16.1.5/30,对端地址为172.16.1.6/30。 Cisco交换机配置步骤与配置方法： （1）选择用于互联的接口，将其配置为三层端口。 （2）在互联接口上配置接口IP地址。 （3）配置默认路由，将默认路由的下一跳指向互联的对端接口地址。 　配置命令参见教材。

5. 4.1 配置汇聚层交换机接口地址与路由 3. 配置其它幢楼的汇聚层交换机 　其它各幢楼的汇聚层交换机的配置方法均相同。只是华为或华三的交换机与Cisco交换机在配置接口地址方面，略有不同。 　对于其它各幢楼，只是互联接口地址不相同，默认路由的下一跳地址不相同，其配置命令和配置方法基本相同。

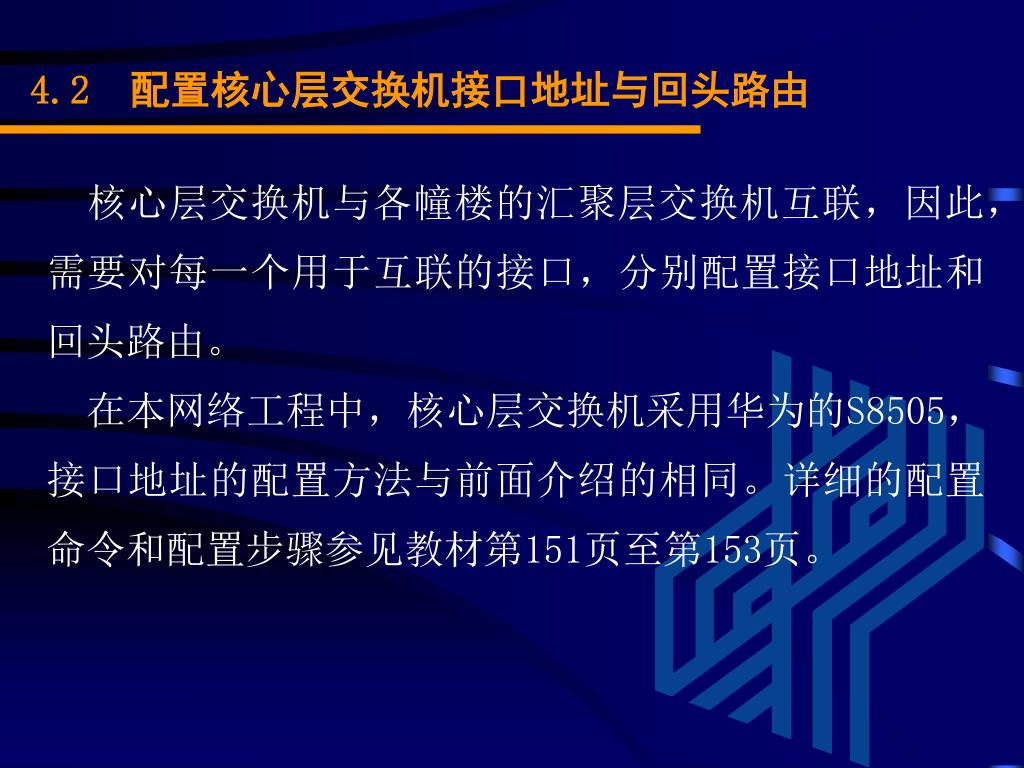

6. 4.2 配置核心层交换机接口地址与回头路由 　核心层交换机与各幢楼的汇聚层交换机互联，因此，需要对每一个用于互联的接口，分别配置接口地址和回头路由。 　在本网络工程中，核心层交换机采用华为的S8505，接口地址的配置方法与前面介绍的相同。详细的配置命令和配置步骤参见教材第151页至第153页。

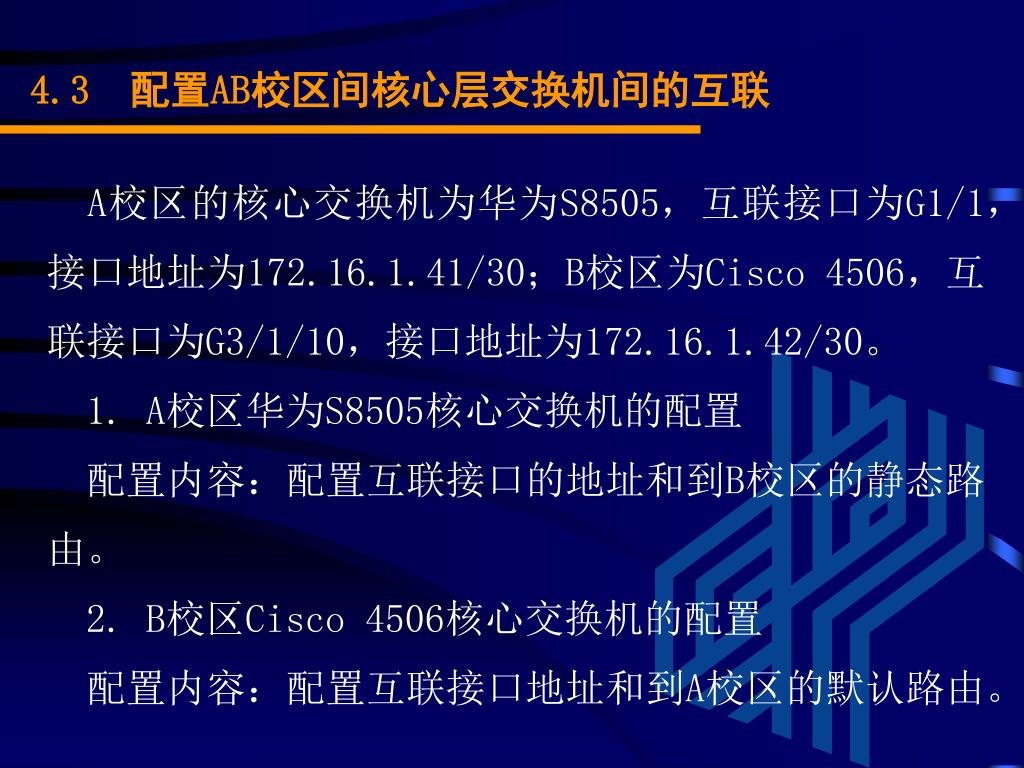

7. 4.3 配置AB校区间核心层交换机间的互联 A校区的核心交换机为华为S8505，互联接口为G1/1，接口地址为172.16.1.41/30；B校区为Cisco 4506，互联接口为G3/1/10，接口地址为172.16.1.42/30。 1. A校区华为S8505核心交换机的配置 　配置内容：配置互联接口的地址和到B校区的静态路由。 2. B校区Cisco 4506核心交换机的配置 　配置内容：配置互联接口地址和到A校区的默认路由。

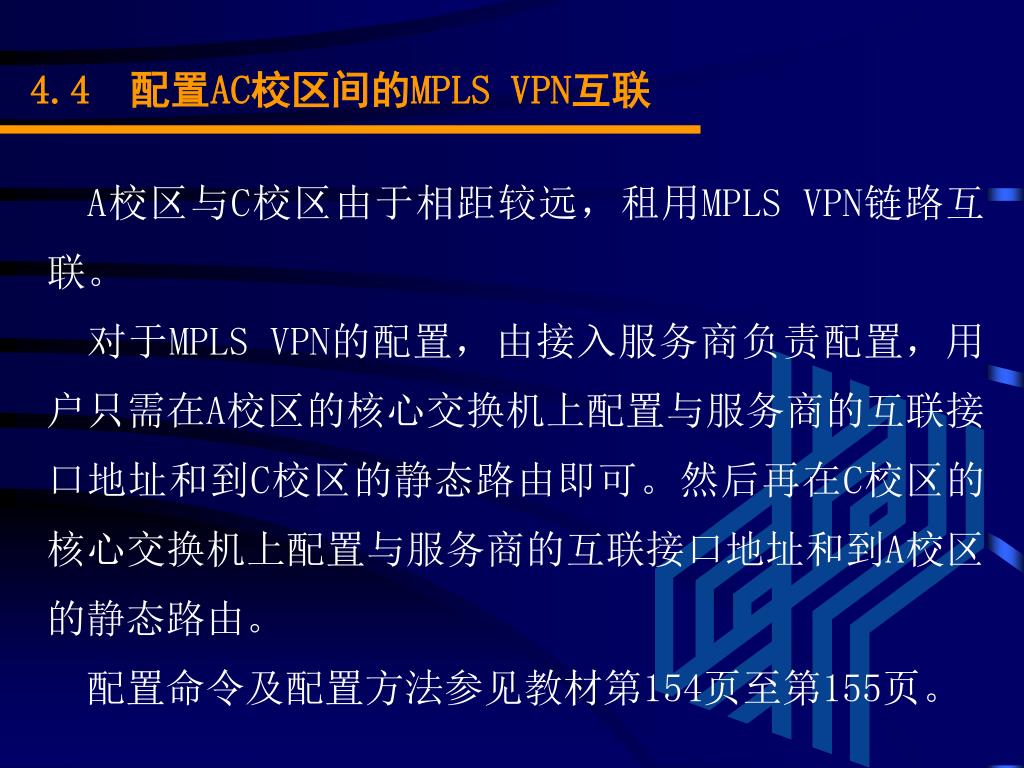

8. 4.4 配置AC校区间的MPLS VPN互联 A校区与C校区由于相距较远，租用MPLS VPN链路互联。 　对于MPLS VPN的配置，由接入服务商负责配置，用户只需在A校区的核心交换机上配置与服务商的互联接口地址和到C校区的静态路由即可。然后再在C校区的核心交换机上配置与服务商的互联接口地址和到A校区的静态路由。 　配置命令及配置方法参见教材第154页至第155页。

9. 4.5 配置防火墙与其他设备间的互联 　对于互联接口和路由的配置方法与前面介绍的相同，具体的配置命令和配置步骤参见教材第156页至第157页。
