  1. Интегрированная технология управления составом изделия и подготовки электронных каталогов Дмитрий Страузов, Иван Каналин НИЦ CALS-технологий «Прикладная логистика» : (095)955-5137: (095)954-7265: info@cals.ru

  2. 2. ЗАДАЧИИНТЕГРИРОВАННОЙ ТЕХНОЛОГИИ УПРАВЛЕНИЯ СОСТАВОМ ИЗДЕЛИЯ И ПОДГОТОВКИ ЭЛЕКТРОННЫХ КАТАЛОГОВ Задачи, решаемые в системе PDM: • Управление составом и структурой изделия: • Формирование и хранение структуры изделия. • Хранение разнообразных атрибутов элементов структуры изделия (идентификационная информация). • Описание структур изделий семейства при помощи отдельных графов или правил применяемости. • Организация общей базы элементов структуры изделия. • Кодирование элементов структуры изделия. • Представление данных, необходимых для формирования каталогов. • Экспорт данных в систему подготовки ИЭТР. Задачи, решаемые в системе подготовки ИЭТР: • Управление конфигурацией документации. • Подготовка и выпуск каталогов (в т.ч. на разных языках). НИЦ CALS-технологий «Прикладная логистика», 2004г. WWW.CALS.RU.  955-5137.

  3. Двигатель МК 17 Составляющие элементы 1шт 1шт Объекты-связи Шатунно-поршневая группав сборе Картер в сборе . . . 1шт 1шт 2шт Гильза Картер Крышка 3. ОПИСАНИЕ СТРУКТУРЫ И СОСТАВА В PDM-СИСТЕМЕ НИЦ CALS-технологий «Прикладная логистика», 2004г. WWW.CALS.RU.  955-5137.

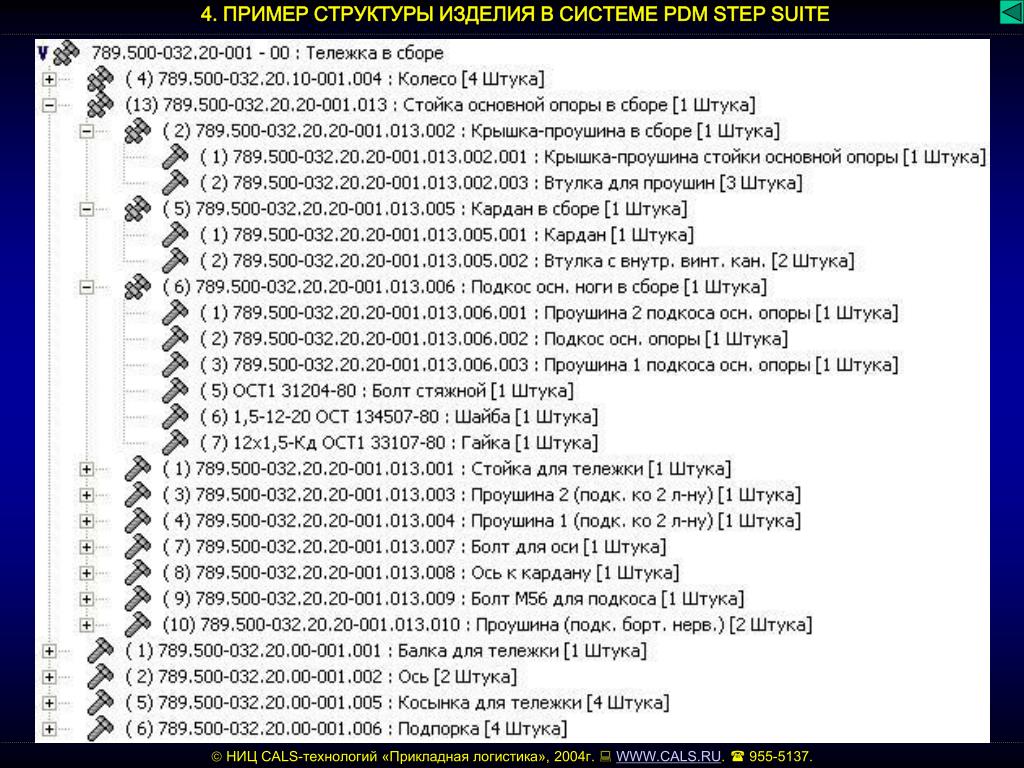

  4. 4. ПРИМЕР СТРУКТУРЫ ИЗДЕЛИЯ В СИСТЕМЕ PDM STEP SUITE НИЦ CALS-технологий «Прикладная логистика», 2004г. WWW.CALS.RU.  955-5137.

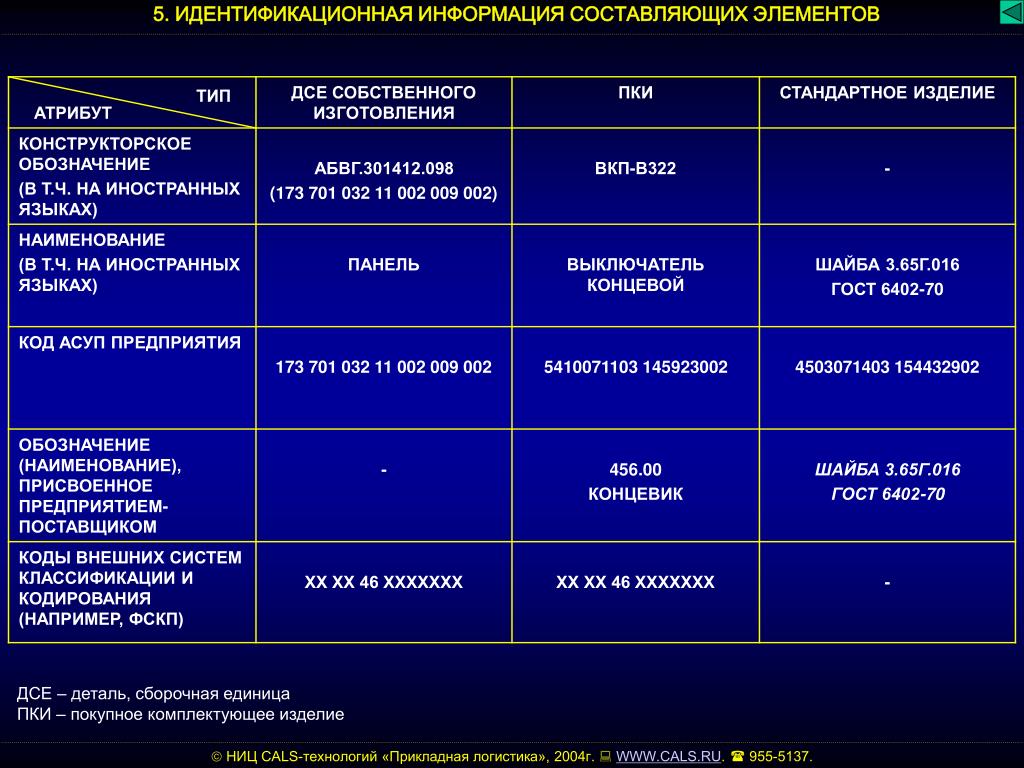

  5. 5. ИДЕНТИФИКАЦИОННАЯ ИНФОРМАЦИЯ СОСТАВЛЯЮЩИХ ЭЛЕМЕНТОВ ТИП АТРИБУТ ДСЕ – деталь, сборочная единица ПКИ – покупное комплектующее изделие НИЦ CALS-технологий «Прикладная логистика», 2004г. WWW.CALS.RU.  955-5137.

  6. Код конфигурации Номер узла Номер сборки Номер детали 173 701 032 11 009 Код проекта 002 002 «Плавающая» секция Номер подсистемы Номер системы 6. ПРИМЕР СТРУКТУРЫ ПРЕДМЕТНОГО КОДА Возможное применение: • ДСЕ собственного изготовления. НИЦ CALS-технологий «Прикладная логистика», 2004г. WWW.CALS.RU.  955-5137.

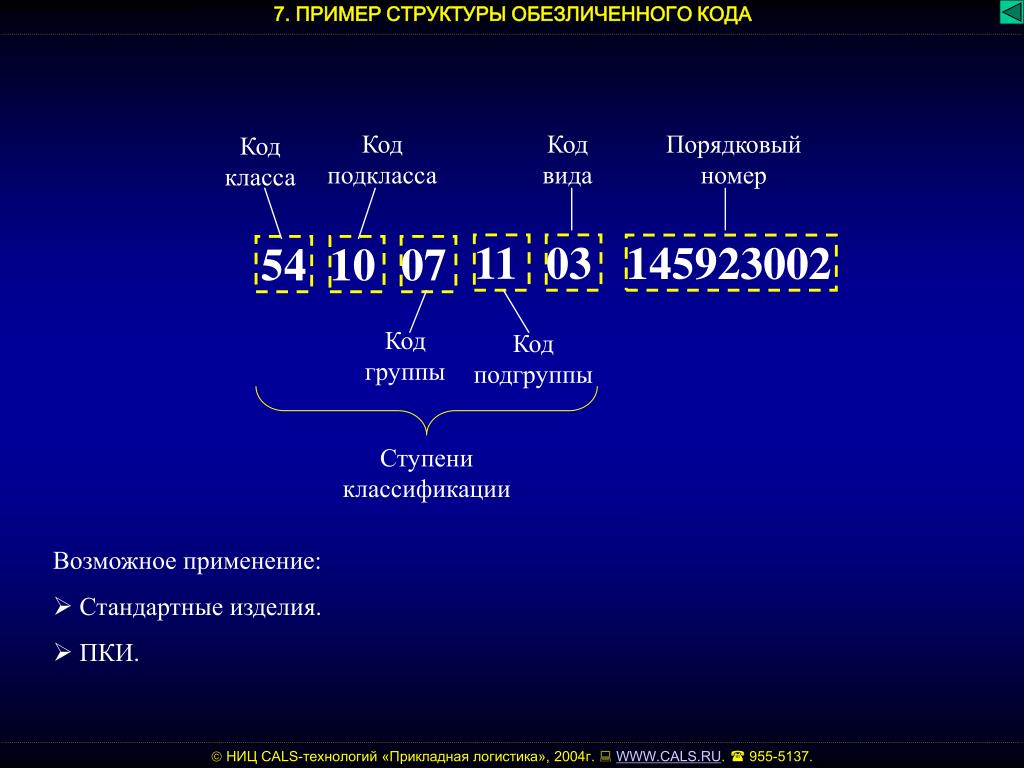

  7. Код подкласса Код вида Порядковый номер Код класса 11 03 145923002 54 10 07 Код группы Код подгруппы Ступени классификации 7. ПРИМЕР СТРУКТУРЫ ОБЕЗЛИЧЕННОГО КОДА Возможное применение: • Стандартные изделия. • ПКИ. НИЦ CALS-технологий «Прикладная логистика», 2004г. WWW.CALS.RU.  955-5137.

  8. Код ЕКПС Код страны Порядковый номер (7 зн.) 1459230 46 16 20 8. СТРУКТУРА КОДА ФЕДЕРАЛЬНОЙ СИСТЕМЫ КАТАЛОГИЗАЦИИ ПРОДУКЦИИ (ФЕДЕРАЛЬНЫЙ НОМЕНКЛАТУРНЫЙ НОМЕР) НИЦ CALS-технологий «Прикладная логистика», 2004г. WWW.CALS.RU.  955-5137.

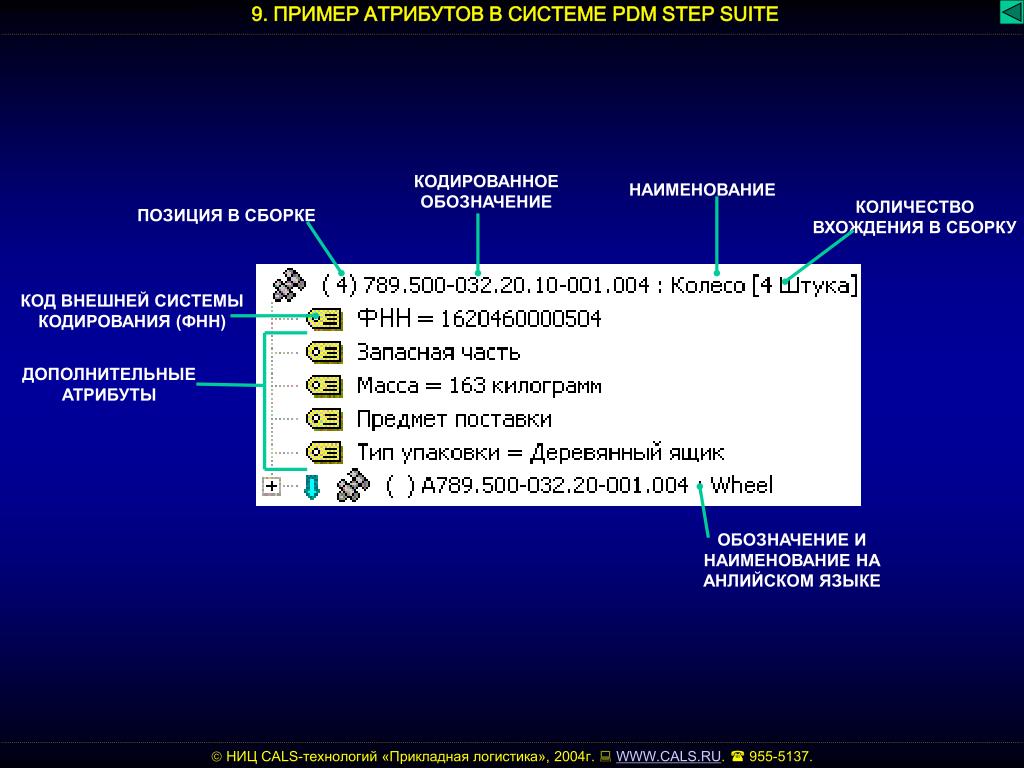

  9. КОДИРОВАННОЕ ОБОЗНАЧЕНИЕ НАИМЕНОВАНИЕ КОЛИЧЕСТВО ВХОЖДЕНИЯ В СБОРКУ ПОЗИЦИЯ В СБОРКЕ КОД ВНЕШНЕЙ СИСТЕМЫ КОДИРОВАНИЯ (ФНН) ДОПОЛНИТЕЛЬНЫЕ АТРИБУТЫ ОБОЗНАЧЕНИЕ И НАИМЕНОВАНИЕ НА АНЛИЙСКОМ ЯЗЫКЕ 9. ПРИМЕР АТРИБУТОВ В СИСТЕМЕ PDM STEP SUITE НИЦ CALS-технологий «Прикладная логистика», 2004г. WWW.CALS.RU.  955-5137.

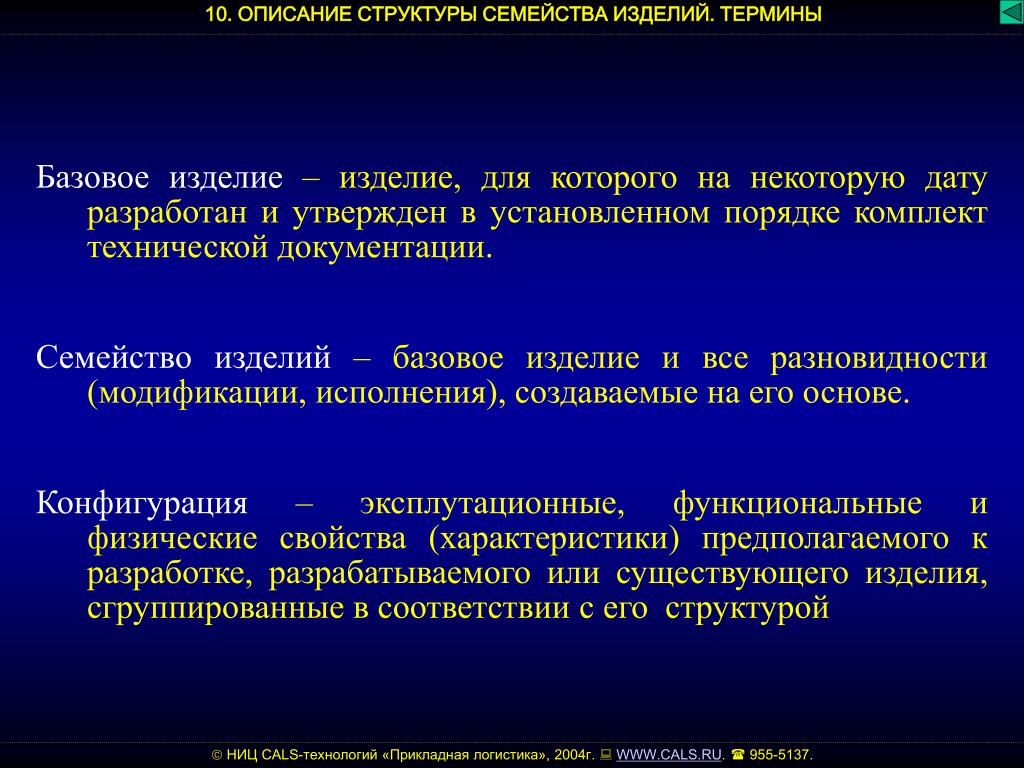

  10. 10. ОПИСАНИЕ СТРУКТУРЫ СЕМЕЙСТВА ИЗДЕЛИЙ. ТЕРМИНЫ Базовое изделие – изделие, для которого на некоторую датуразработан и утвержден в установленном порядке комплект технической документации. Семейство изделий – базовое изделие и все разновидности (модификации, исполнения), создаваемые на его основе. Конфигурация – эксплутационные, функциональные и физические свойства (характеристики) предполагаемого к разработке, разрабатываемого или существующего изделия, сгруппированные в соответствии с его структурой НИЦ CALS-технологий «Прикладная логистика», 2004г. WWW.CALS.RU.  955-5137.

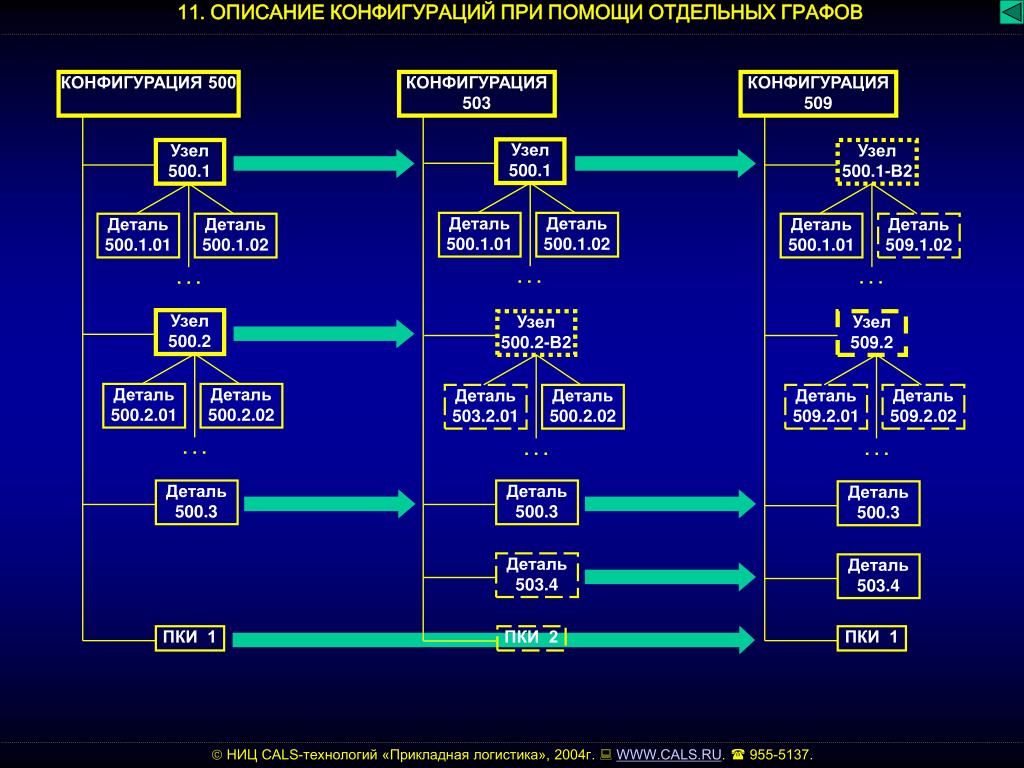

  11. 11. ОПИСАНИЕ КОНФИГУРАЦИЙ ПРИ ПОМОЩИ ОТДЕЛЬНЫХ ГРАФОВ КОНФИГУРАЦИЯ 500 КОНФИГУРАЦИЯ 503 КОНФИГУРАЦИЯ 509 Узел 500.1 Узел 500.1 Узел 500.1-В2 Деталь 500.1.01 Деталь 500.1.02 Деталь 500.1.01 Деталь 500.1.02 Деталь 500.1.01 Деталь 509.1.02 . . . . . . . . . Узел 500.2 Узел 500.2-В2 Узел 509.2 Деталь 500.2.01 Деталь 500.2.02 Деталь 503.2.01 Деталь 500.2.02 Деталь 509.2.01 Деталь 509.2.02 . . . . . . . . . Деталь 500.3 Деталь 500.3 Деталь 500.3 Деталь 503.4 Деталь 503.4 ПКИ 1 ПКИ 2 ПКИ 1 НИЦ CALS-технологий «Прикладная логистика», 2004г. WWW.CALS.RU.  955-5137.

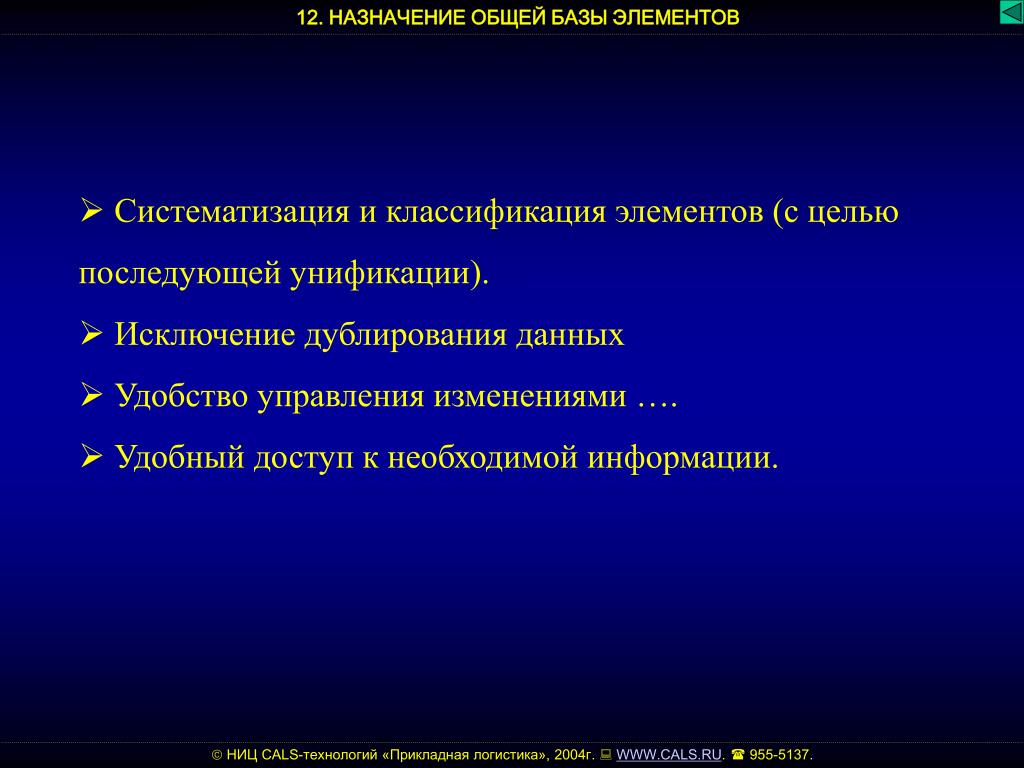

  12. 12. НАЗНАЧЕНИЕ ОБЩЕЙ БАЗЫ ЭЛЕМЕНТОВ • Систематизация и классификация элементов (с целью последующей унификации). • Исключение дублирования данных • Удобство управления изменениями …. • Удобный доступ к необходимой информации. НИЦ CALS-технологий «Прикладная логистика», 2004г. WWW.CALS.RU.  955-5137.

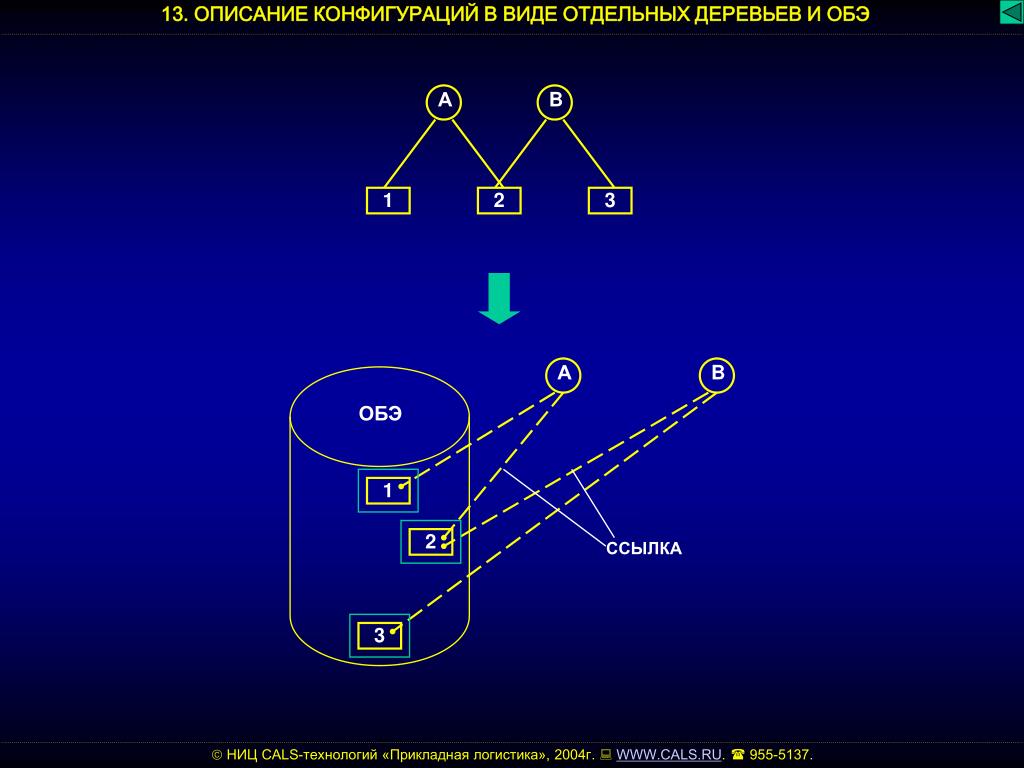

  13. А B А B 1 2 3 ОБЭ 1 2 ССЫЛКА 3 13. ОПИСАНИЕ КОНФИГУРАЦИЙ В ВИДЕ ОТДЕЛЬНЫХ ДЕРЕВЬЕВ И ОБЭ НИЦ CALS-технологий «Прикладная логистика», 2004г. WWW.CALS.RU.  955-5137.

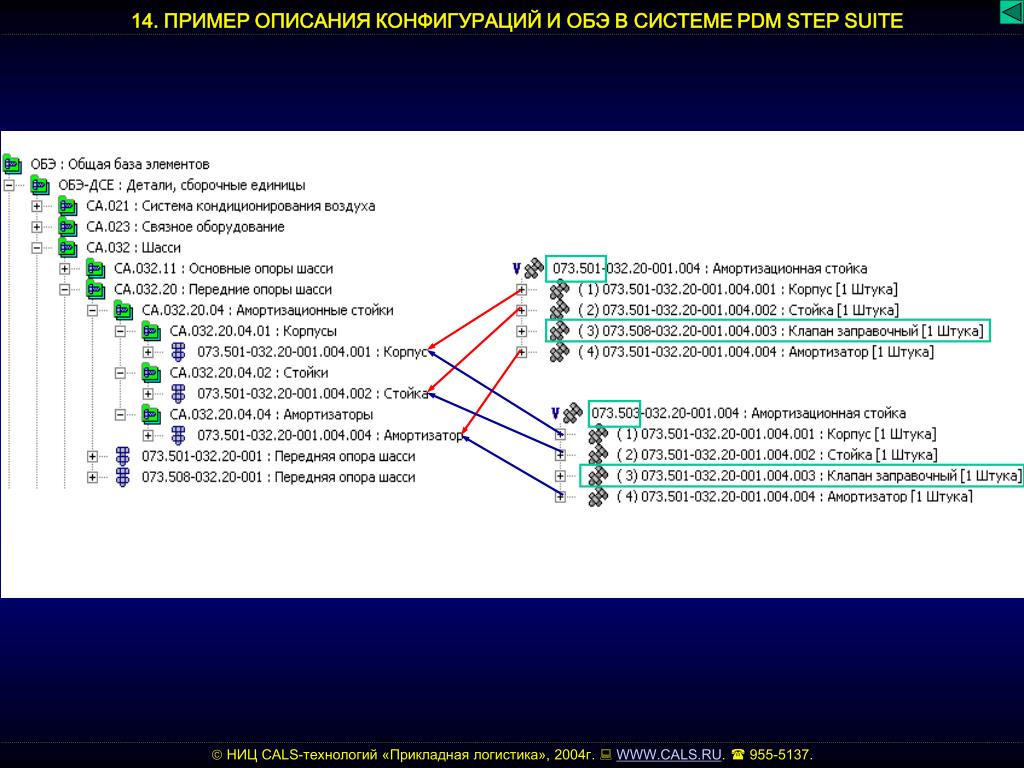

  14. 14. ПРИМЕР ОПИСАНИЯ КОНФИГУРАЦИЙ И ОБЭ В СИСТЕМЕ PDM STEP SUITE НИЦ CALS-технологий «Прикладная логистика», 2004г. WWW.CALS.RU.  955-5137.

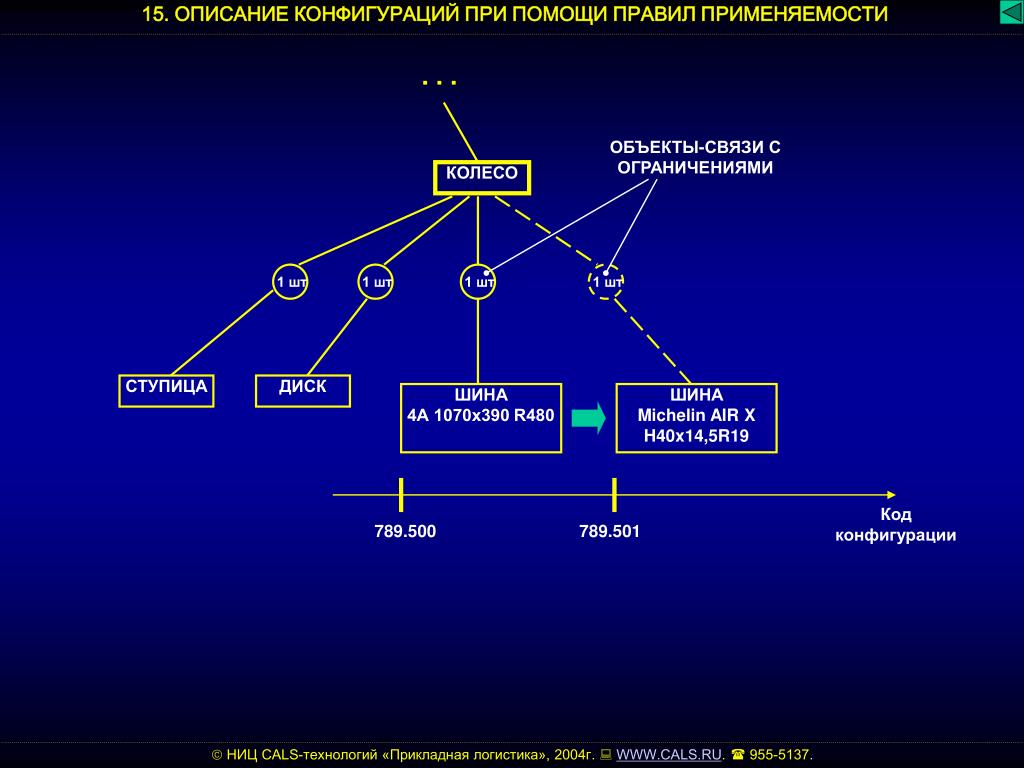

  15. . . . 1 шт 1 шт 1 шт ОБЪЕКТЫ-СВЯЗИ С ОГРАНИЧЕНИЯМИ КОЛЕСО 1 шт СТУПИЦА ДИСК ШИНА 4А 1070х390 R480 ШИНА Michelin AIR X H40x14,5R19 Код конфигурации 789.500 789.501 15. ОПИСАНИЕ КОНФИГУРАЦИЙ ПРИ ПОМОЩИ ПРАВИЛ ПРИМЕНЯЕМОСТИ НИЦ CALS-технологий «Прикладная логистика», 2004г. WWW.CALS.RU.  955-5137.

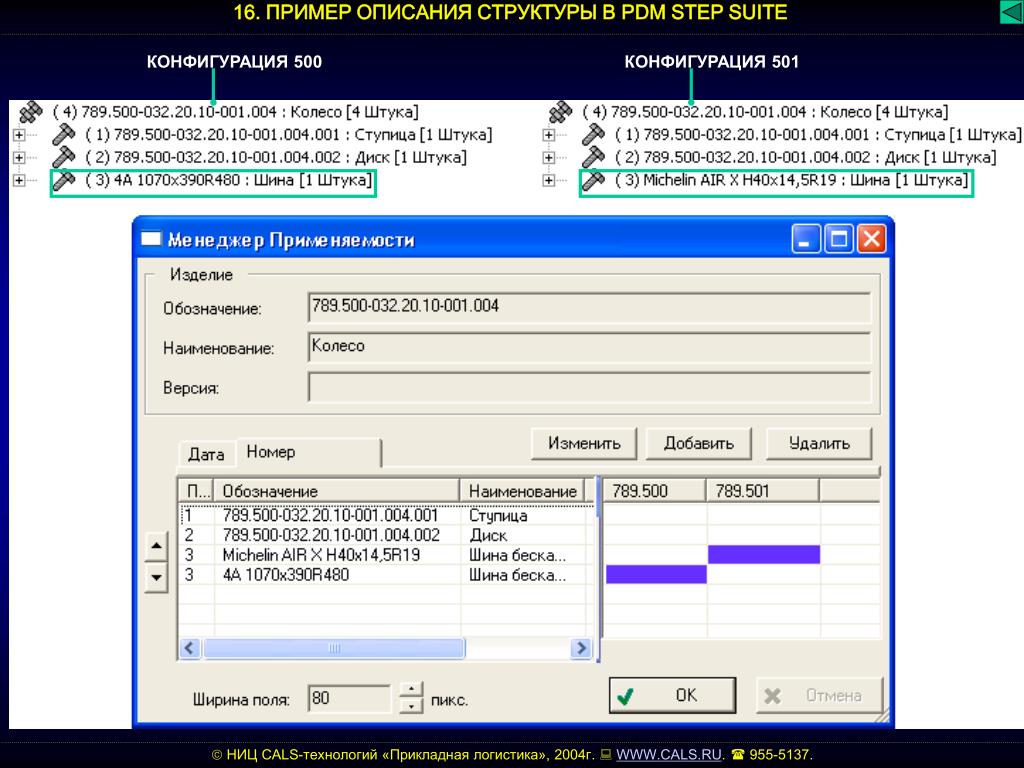

  16. КОНФИГУРАЦИЯ 500 КОНФИГУРАЦИЯ 501 16. ПРИМЕР ОПИСАНИЯ СТРУКТУРЫ В PDM STEP SUITE НИЦ CALS-технологий «Прикладная логистика», 2004г. WWW.CALS.RU.  955-5137.

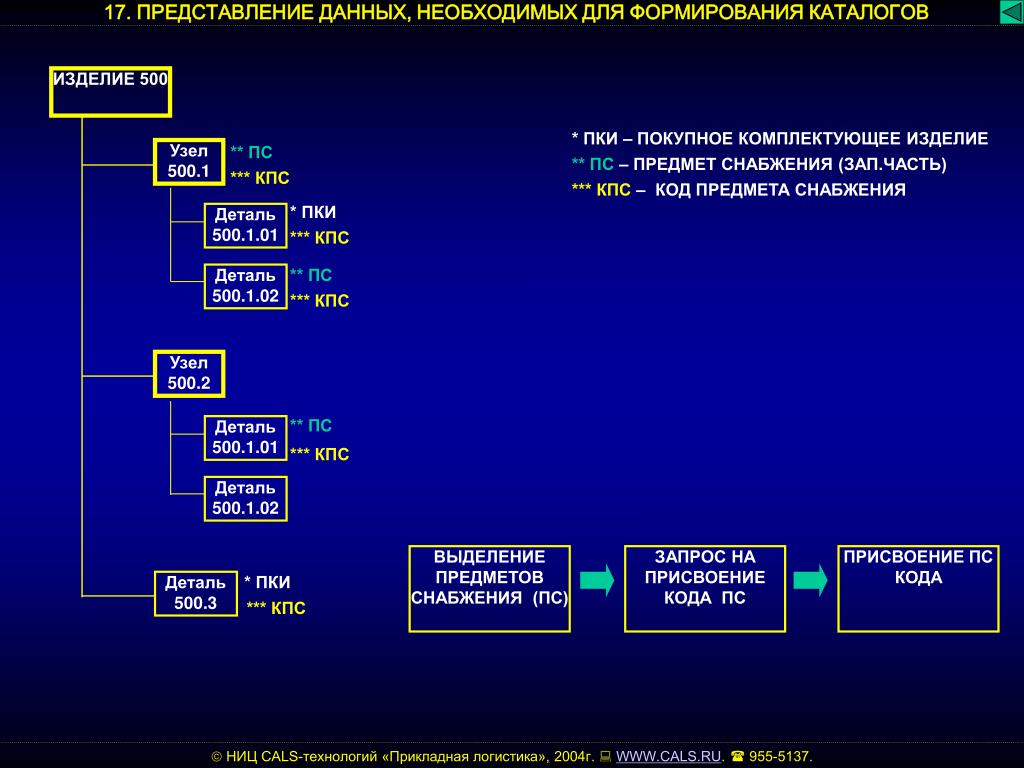

  17. ИЗДЕЛИЕ 500 17. ПРЕДСТАВЛЕНИЕ ДАННЫХ, НЕОБХОДИМЫХ ДЛЯ ФОРМИРОВАНИЯ КАТАЛОГОВ * ПКИ – ПОКУПНОЕ КОМПЛЕКТУЮЩЕЕ ИЗДЕЛИЕ Узел 500.1 ** ПС ** ПС – ПРЕДМЕТ СНАБЖЕНИЯ (ЗАП.ЧАСТЬ) *** КПС *** КПС – КОД ПРЕДМЕТА СНАБЖЕНИЯ * ПКИ Деталь 500.1.01 *** КПС Деталь 500.1.02 ** ПС *** КПС Узел 500.2 ** ПС Деталь 500.1.01 *** КПС Деталь 500.1.02 ВЫДЕЛЕНИЕ ПРЕДМЕТОВ СНАБЖЕНИЯ (ПС) ЗАПРОС НА ПРИСВОЕНИЕ КОДА ПС ПРИСВОЕНИЕ ПС КОДА Деталь 500.3 * ПКИ *** КПС НИЦ CALS-технологий «Прикладная логистика», 2004г. WWW.CALS.RU.  955-5137.

  18. ПРИЗНАК КАТАЛОГА ПРЕДМЕТОВ ПОСТАВКИ 18. ПРИМЕР ОПИСАНИЯ ДАННЫХ В СИСТЕМЕ PDM STEP SUITE НИЦ CALS-технологий «Прикладная логистика», 2004г. WWW.CALS.RU.  955-5137.
