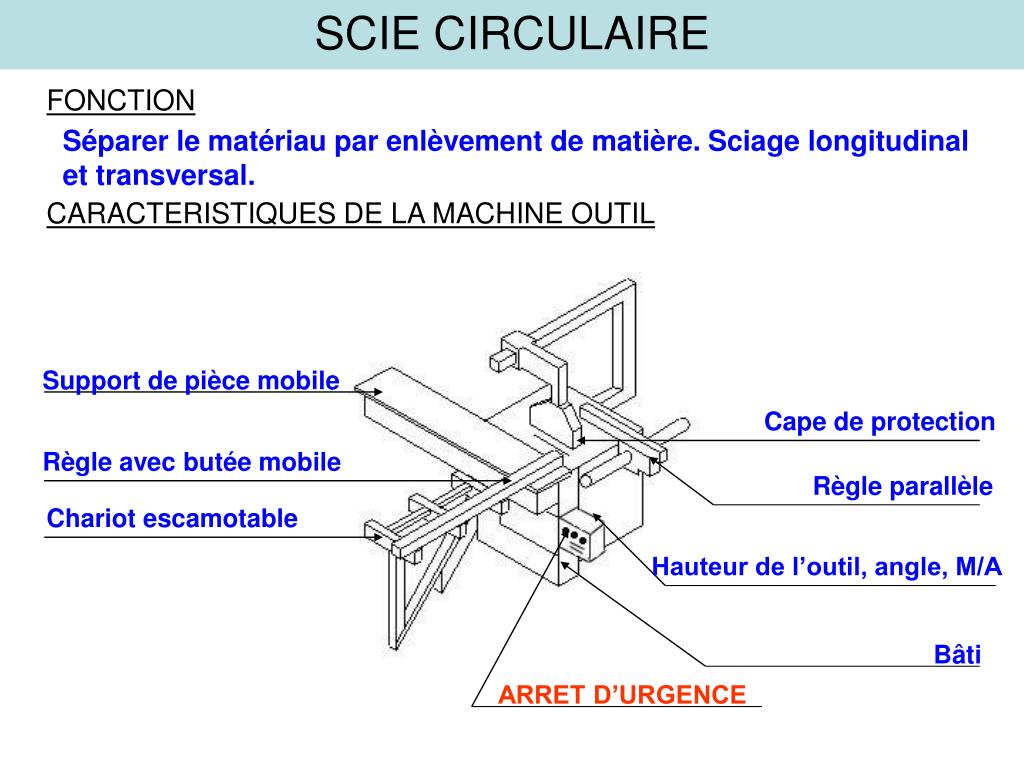

  1. SCIE CIRCULAIRE FONCTION Séparer le matériau par enlèvement de matière. Sciage longitudinal et transversal. CARACTERISTIQUESDE LA MACHINE OUTIL Support de pièce mobile Cape de protection Règle avec butée mobile Règle parallèle Chariot escamotable Hauteur de l’outil, angle, M/A Bâti ARRET D’URGENCE

  2. SCIE CIRCULAIRE TYPES DE SCIAGES Réalisation de 2 sciages différents : • TRONÇONNAGE : sciage en travers du fil du bois • DÉLIGNAGE : sciage dans le sens du fil du bois • TRONÇONNAGE Il faut utiliser : • La table mobile avec la règle et la butée réglable escamotable. • La règle parallèle placée avant l’outil de coupe. Sciage d’une longueur avec la butée Sciage d’un about perpendiculaire

  3. SCIE CIRCULAIRE Sciage de pièce courte avec règle parallèle placée avant l’outil Sciage d’un about avec angle variable avec l’outil Sciage d’un about avec angle variable avec la table Combinaison, variation angulaire avec l’outil et la table

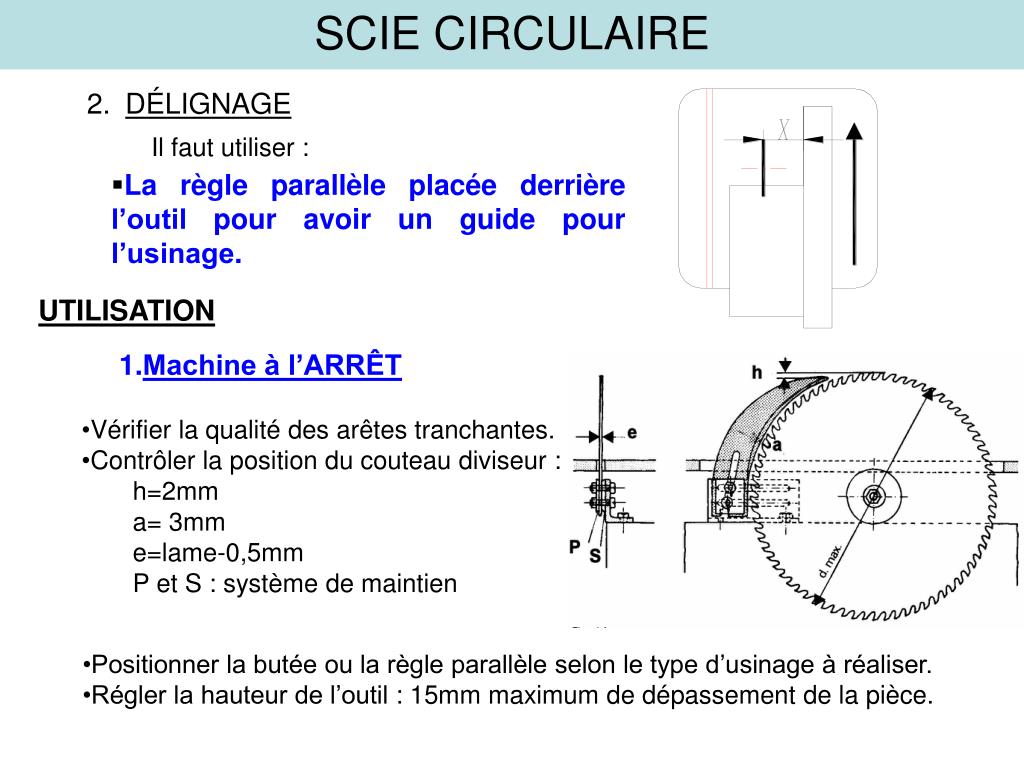

  4. SCIE CIRCULAIRE • DÉLIGNAGE Il faut utiliser : • La règle parallèle placée derrière l’outil pour avoir un guide pour l’usinage. UTILISATION • Machine à l’ARRÊT • Vérifier la qualité des arêtes tranchantes. • Contrôler la position du couteau diviseur : • h=2mm • a= 3mm • e=lame-0,5mm • P et S : système de maintien • Positionner la butée ou la règle parallèle selon le type d’usinage à réaliser. • Régler la hauteur de l’outil : 15mm maximum de dépassement de la pièce.

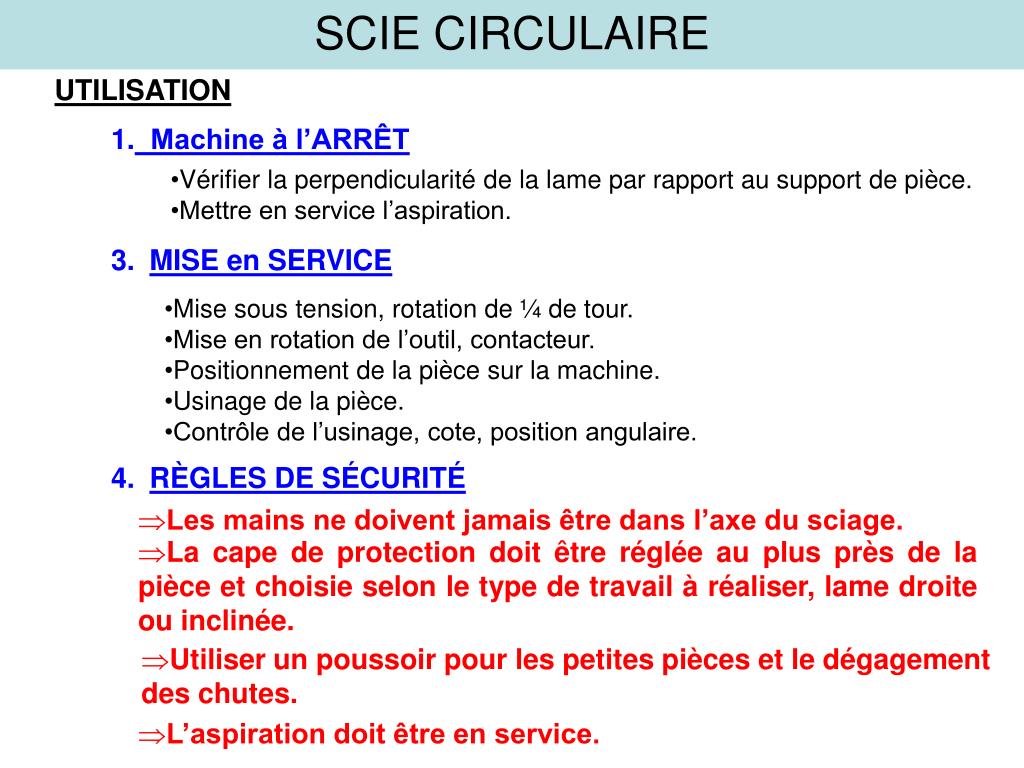

  5. SCIE CIRCULAIRE UTILISATION • Machine à l’ARRÊT • Vérifier la perpendicularité de la lame par rapport au support de pièce. • Mettre en service l’aspiration. • MISE en SERVICE • Mise sous tension, rotation de ¼ de tour. • Mise en rotation de l’outil, contacteur. • Positionnement de la pièce sur la machine. • Usinage de la pièce. • Contrôle de l’usinage, cote, position angulaire. • RÈGLES DE SÉCURITÉ • Les mains ne doivent jamais être dans l’axe du sciage. • La cape de protection doit être réglée au plus près de la pièce et choisie selon le type de travail à réaliser, lame droite ou inclinée. • Utiliser un poussoir pour les petites pièces et le dégagement des chutes. • L’aspiration doit être en service.

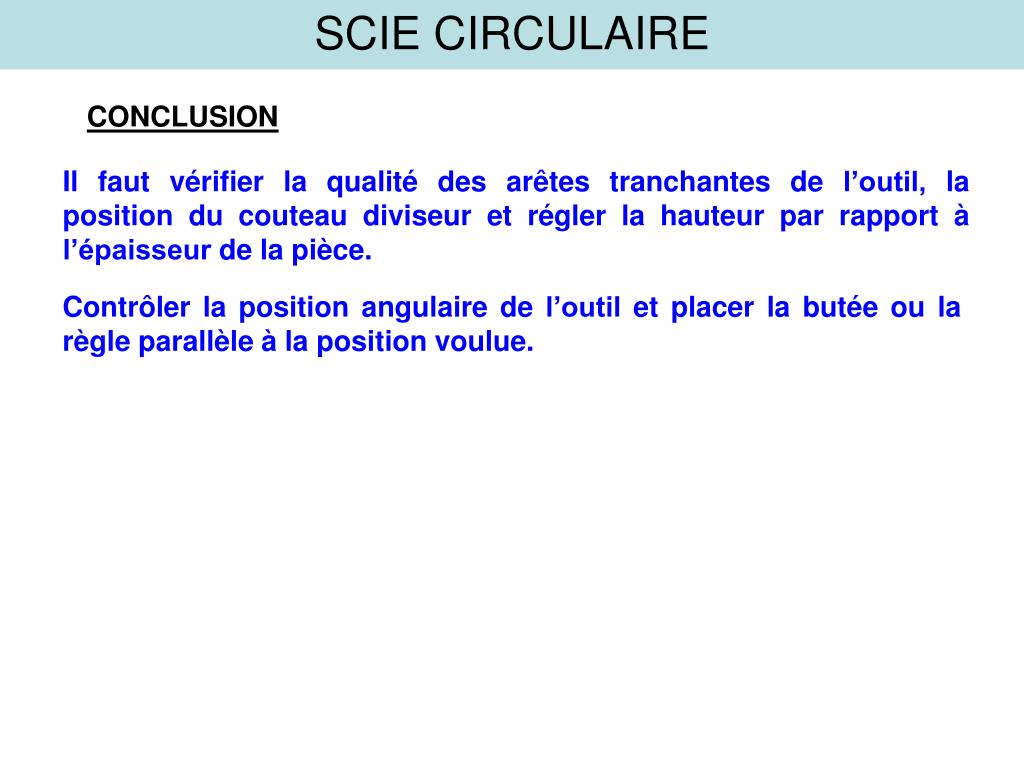

  6. SCIE CIRCULAIRE CONCLUSION Il faut vérifier la qualité des arêtes tranchantes de l’outil, la position du couteau diviseur et régler la hauteur par rapport à l’épaisseur de la pièce. Contrôler la position angulaire de l’outil et placer la butée ou la règle parallèle à la position voulue.
