  1. OSI model Open Systems Interconnection

  2. Vrstvy OSI modelu • Bol navrhnutý organizáciou ISO (International Organization for Standardization) • Referenčný sieťový vrstvový model – je iba reprezentáciou, nie skutočnou sieťou • Používa sa pri návrhu dátových sietí, protokolov, pri špecifikácii jednotlivých operácií a riešení problémov na sieti • Uľahčuje porozumieť funkciám a procesom, ktoré prebiehajú na sieti pri dátovej komunikácii • Popisuje procesy kódovania, formátovania, segmentácie a encapsulácie dát pre prenos po sieti

  3. Vrstvy OSI modelu • Skladá sa zo 7 vrstiev, pričom tieto vrstvy medzi sebou spolupracujú • Platí, že nižšia vrstva vykonáva služby pre vrstvu vyššiu • Vyššia vrstva si vyžaduje služby od vrstvy nižšej • Technologické zmeny na jednej vrstve neovplyvňujú vrstvu druhú

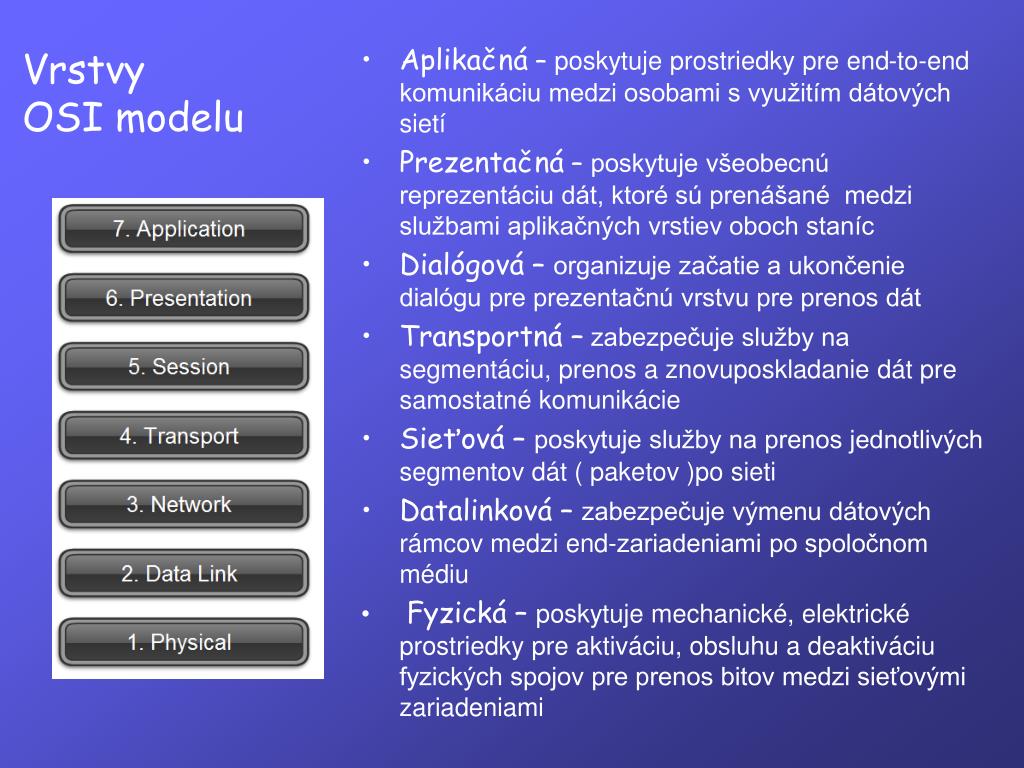

  4. Vrstvy OSI modelu • Aplikačná – poskytuje prostriedky pre end-to-end komunikáciu medzi osobami s využitím dátových sietí • Prezentačná – poskytuje všeobecnú reprezentáciu dát, ktoré sú prenášané medzi službami aplikačných vrstiev oboch staníc • Dialógová – organizuje začatie a ukončenie dialógu pre prezentačnú vrstvu pre prenos dát • Transportná – zabezpečuje služby na segmentáciu, prenos a znovuposkladanie dát pre samostatné komunikácie • Sieťová – poskytuje služby na prenos jednotlivých segmentov dát ( paketov )po sieti • Datalinková – zabezpečuje výmenu dátových rámcov medzi end-zariadeniami po spoločnom médiu • Fyzická – poskytuje mechanické, elektrické prostriedky pre aktiváciu, obsluhu a deaktiváciu fyzických spojov pre prenos bitov medzi sieťovými zariadeniami

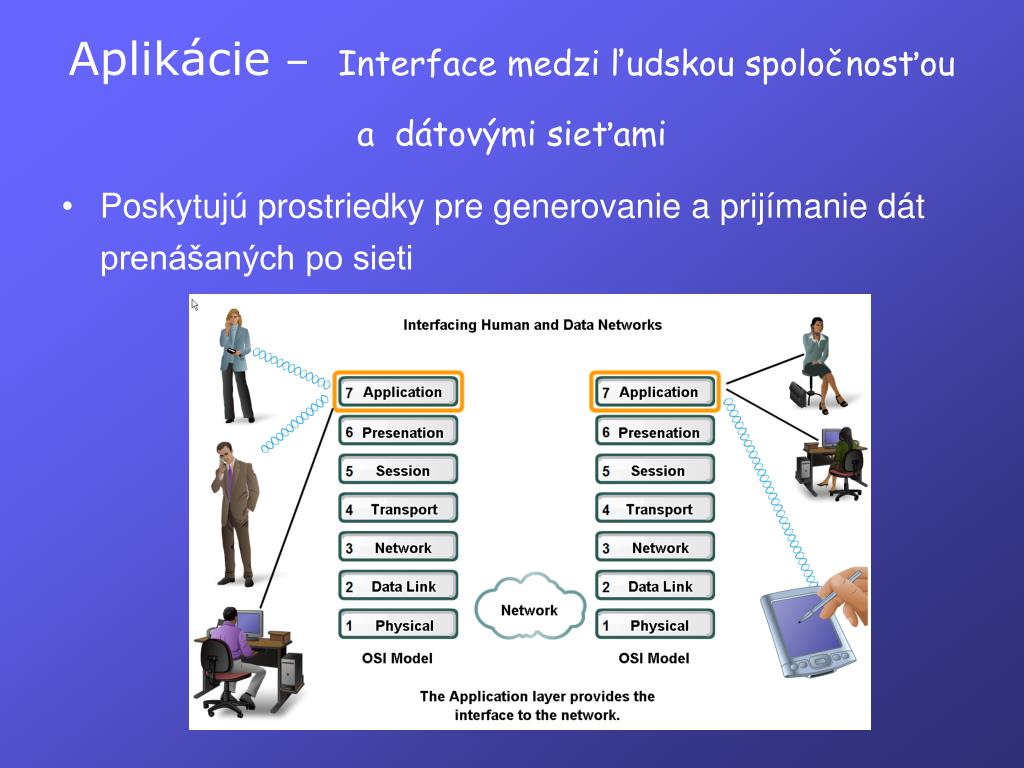

  5. Aplikácie – Interface medziľudskou spoločnosťoua dátovými sieťami • Poskytujú prostriedky pre generovanie a prijímanie dát prenášaných po sieti

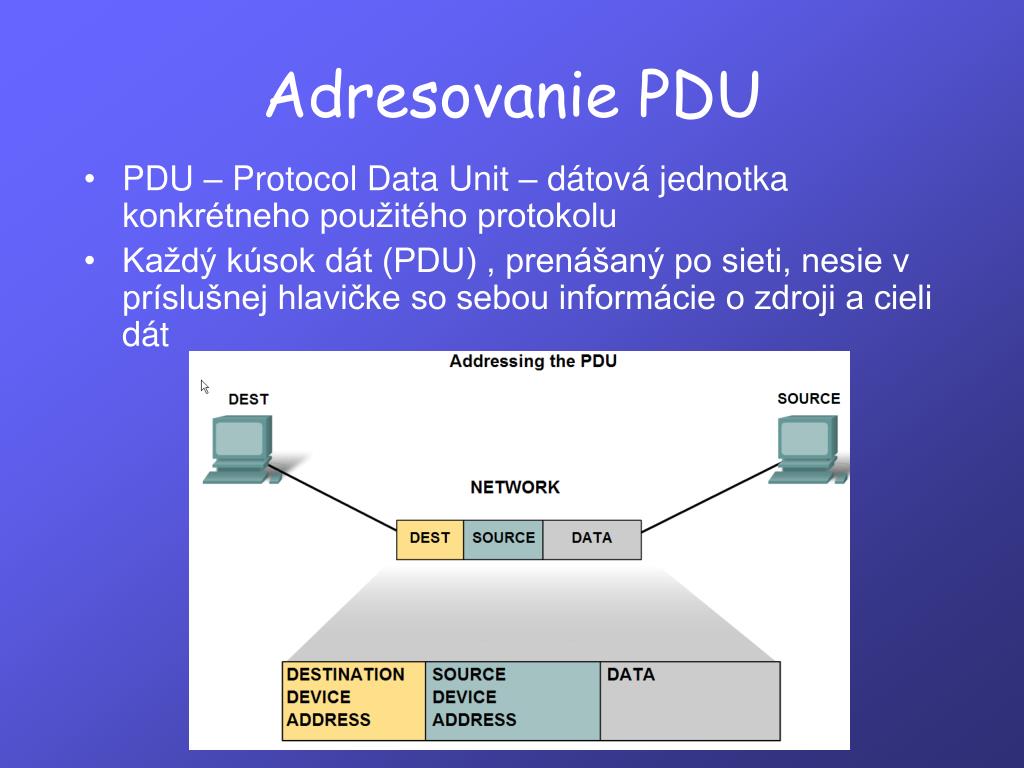

  6. Adresovanie PDU • PDU – Protocol Data Unit – dátová jednotka konkrétneho použitého protokolu • Každý kúsok dát(PDU) , prenášaný po sieti, nesie v príslušnej hlavičke so sebou informácie o zdroji a cieli dát

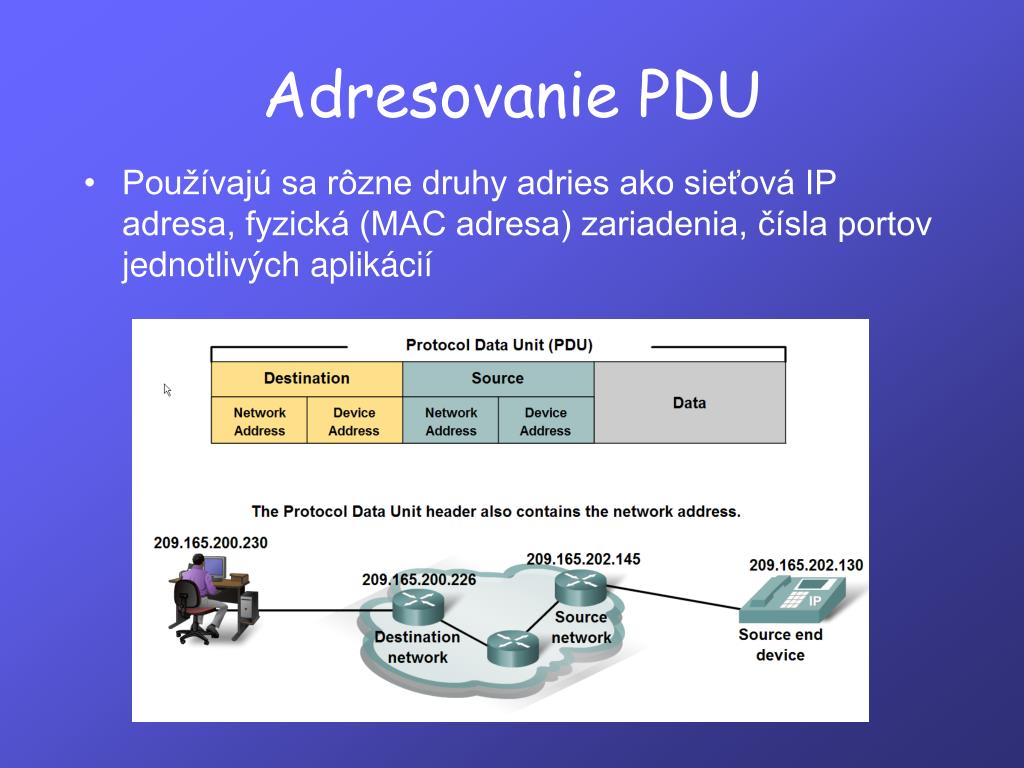

  7. Adresovanie PDU • Používajú sa rôzne druhy adries ako sieťová IP adresa, fyzická (MAC adresa) zariadenia, čísla portov jednotlivých aplikácií

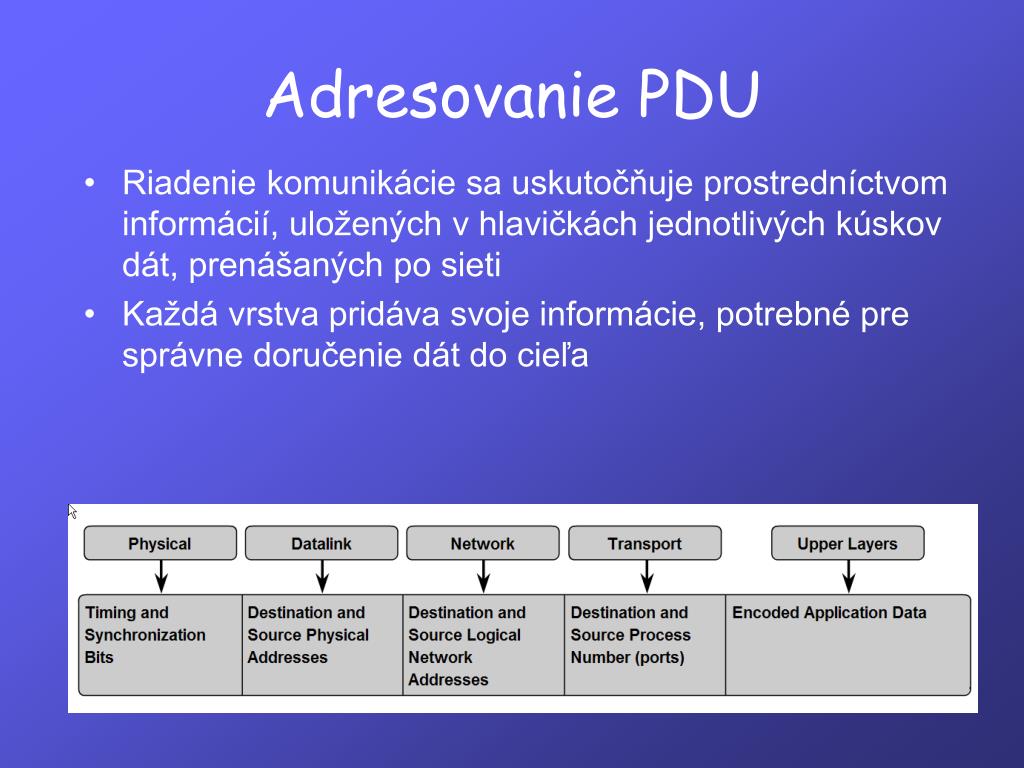

  8. Adresovanie PDU • Riadenie komunikácie sa uskutočňuje prostredníctvom informácií, uložených v hlavičkách jednotlivých kúskov dát, prenášaných po sieti • Každá vrstva pridáva svoje informácie, potrebné pre správne doručenie dát do cieľa

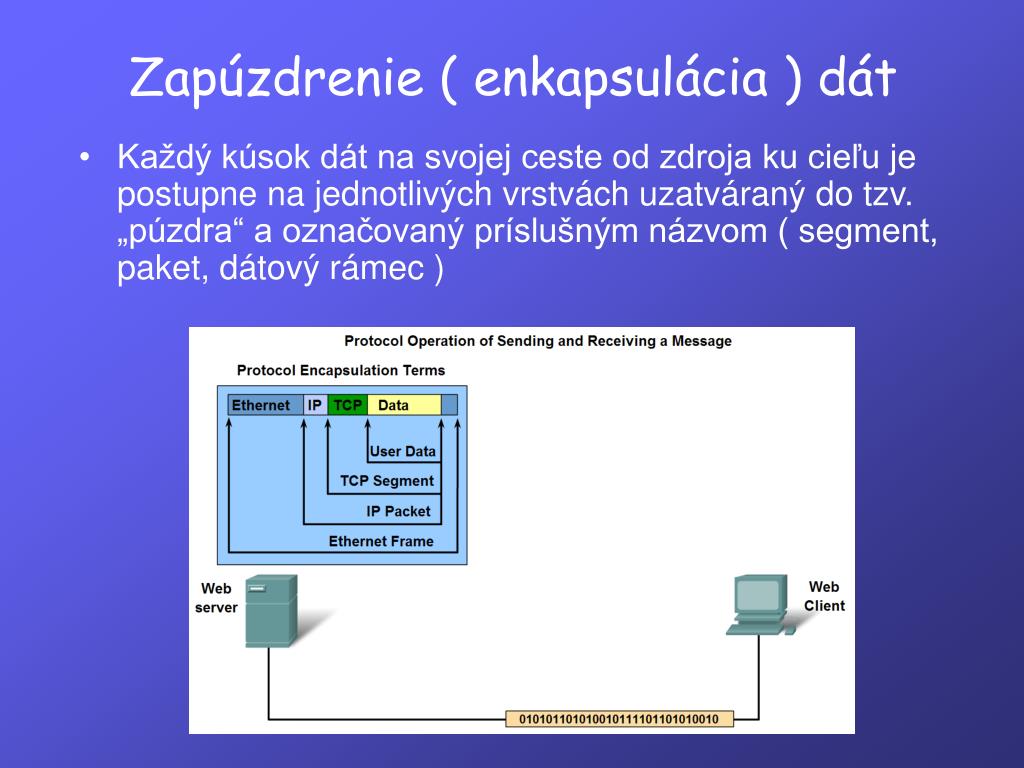

  9. Zapúzdrenie ( enkapsulácia ) dát • Každý kúsok dát na svojej ceste od zdroja ku cieľu je postupne na jednotlivých vrstvách uzatváraný do tzv. „púzdra“a označovaný príslušným názvom ( segment, paket, dátový rámec )
