  1. [SCH-M490] 모션센서 인터페이스 1. 모션센서 On/Off 방법 2. 각도 및 에티켓 동작 정보 획득 방법 3. 모션 센서 X,Y,Z 값 획득 방법 4. 설정 옵션과 레지스트리 값

  2. 1. 모션 센서 ON/OFF 방법 • 모션센서 ID 란 ? : 어플에서 모션센서를 사용하기 위하여 모션센서를 ON 시킬때 사용하는 ID : 어플에서 ID를 사용하여 ON 시킨 이후 종료시는 반드시 Off를 시켜주어야 된다. • 사용가능 ID * ID : 200번 ~250번

  3. 1. 모션 센서 ON/OFF 방법 • 모션센서 On : 모션센서가 On상태가 아닌경우는 필요한 정보를 얻을 수가 없으므로 모션 정보를 얻고자 하는 경우는 모션센서 드라이버가 동작되도록 모션센서 On을 호출해 해주어야 한다. • 모션센서 Off : 모션센서 On을 한 이후 모션센서를 사용하지 않는 경우 반드시 Off를 호출하여 모션센서가 불필요하게 동작되지 않도록 정지시켜야 한다.

  4. 1. 모션 센서 ON/OFF 방법 • 일반 사용자가 사용가능한 ID : 자신의 어플에 모션센서를 사용하기 위하여 사용 가능한 ID는 200~250번이다. • 모션센서 정보 획득 방법 1. 모션센서 On을 호출한다. (ID는 200으로 설정함) 2. 모션센서 정보를 얻어 온다. (2장, 3장에 설명함) 3. 어플에 적용하여 사용한다. 4. 모션센서 Off를 호출한다. (ID는 200으로 설정함)

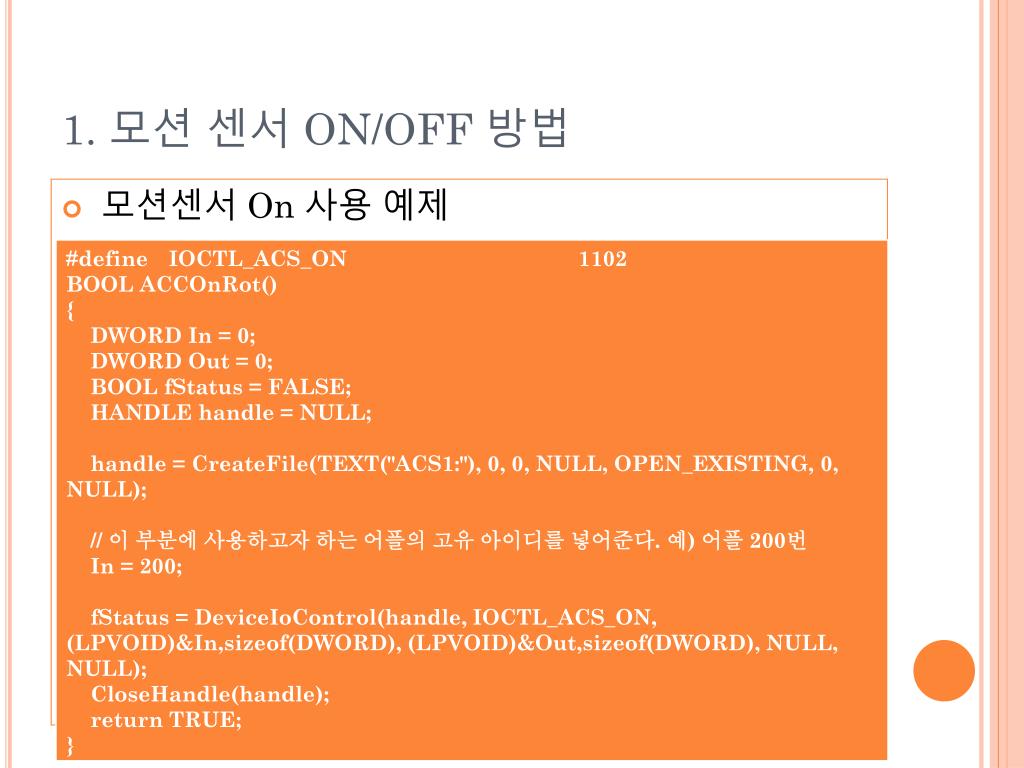

  5. 1. 모션 센서 ON/OFF 방법 • 모션센서 On 사용 예제

  6. 1. 모션 센서 ON/OFF 방법 • 모션센서 Off 사용 예제

  7. 2. 각도 및 에티켓 동작 정보 획득 방법 • 각도 정보란? : 모션센서가 동작중인 경우 현재 단말기의 각도 상태를 레지스트리에 0, 90, 180, 270 의 값으로 표현하여 알려주는 정보로서 반시계 방향으로 0->90->180->270 으로 표기한다. • 에티켓 동작 정보란? : 모션센서가 동작중인 경우 단말기가 LCD가 밑으로 향하며 수평으로 되어 있는 경우인지를 알려주는 정보이다.

  8. 2. 각도 및 에티켓 동작 정보 획득 방법 • 각도 저장 위치 : 현재의 각도를 변경되는 시점에 레지스트리에 저장을 하여 알려준다. 저장되는 각도는 DWORD로 기입된다.

  9. 2. 각도 및 에티켓 동작 정보 획득 방법 • 에티켓 저장 위치 : 모션센서가 동작중에 LCD가 밑으로 향하게 동작하는 경우 레지스트리에 DWORD로 값을 써준다. 설정에서 에티켓 모드가 셋팅되어 있다면 소리 출력 여부로 확인가능하다.

  10. 3. 모션 센서 X,Y,Z 값 획득 방법 • 모션센서 X,Y,Z 값 : 모션센서 칩자체에서 X,Y,Z의 3축 값을 측정 하여 알려주고 있으며 이 정보를 이용하는 방법은 아래와 같다.

  11. 3. 모션 센서 X,Y,Z 값 획득 방법

  12. 4. 설정 옵션과 레지스트리 값

  13. 4. 설정 옵션과 레지스트리 값
