  1. 電子工程師訓練課程 I 王培智 (Philip Wang)

  2. 課程提要 I • 電阻,電容 • 電阻種類簡介 • 電容種類簡介 • 電阻串聯,並聯計算方式 • 電容串聯,並聯計算方式 • 昇壓電路 • Capacitor Switching • Switching Regulator

  3. 課程提要 II • LCD • Duty, Bias, Vop 名詞解釋 • Display waveform 說明 • 分壓提供電路 • 電池 • 種類及特性 • 應用注意事項

  4. 電阻

  5. 電阻種類簡介 I • 按材質區分炭膜, 金屬皮膜…. • 按精密度區分 5%, 2%, 1%, 0.5%, 0.1% • 按封裝區分 DIP, SMD(0805,0603,0402) • 按承受瓦數區分 1/4w(1206), 1/8w(0805), 1/10w(0603), 1/16w(0402)

  6. 電阻種類簡介 II • 如何閱讀 DIP 封裝電阻阻值 • 黑,棕,紅,橙,黃,綠,藍,紫,灰,白 • 四環色碼 兩環數字,一環十的次方數,一環誤差 (E24) • 五環色碼 三環數字,一環十的次方數,一環誤差 (E96)

  7. 電阻種類簡介 III • 如何閱讀 SMD 封裝電阻阻值 • 三位數字 前兩位數字代表數值,最後一位數字代表十的次方數 (E24) • 四位數字 前三位數字代表數值,最後一位數字代表十的次方數 (E96)

  8. 電阻串並聯計算方法

  9. 電容

  10. 電容串並聯計算方法

  11. 常用電容種類 • 陶瓷積層電容 (MLCC) • 鋁質電解電容 (EC) • 钽質電容 (TAN) • 金屬薄膜電容 • 黃金電容

  12. 陶瓷積層電容(MLCC) I • NPO • 容質只隨溫度微小變化 (< +- 30 ppm) • 工作溫度 (-55~+125 deg. C) • 誤差 K(10%), J(5%), G(2%), F(1%) • X7R • 容質會隨溫度小量變化 (< +- 15%) • 工作溫度 (-55~+125 deg. C) • 誤差 M(20%), K(10%), J(5%)

  13. 陶瓷積層電容(MLCC) II • Z5U • 容質會隨溫度中量變化 (+22% ~ -56%) • 工作溫度 (10~85 deg. C) • 誤差 Z(+80% ~ -20%), M(20%), K(10%) • Y5V • 容質會隨溫度大量變化 (+22% ~ -56%) • 工作溫度 (-30~85 deg. C) • 誤差 Z(+80% ~ -20%), M(20%), K(10%)

  14. 鉭質電容 vs. 電解電容 I

  15. 鉭質電容 vs. 電解電容 II

  16. 常用電容比較表

  17. ESR 等效串聯阻抗 • 薄膜電容最低 (但成本高, 體積大) • 陶瓷電容次之 (容量不大) • 鉭質電容再次之 (有環境污染的考慮) • 電解電容最差 (頻率及溫度影響太大)

  18. 昇壓電路

  19. Switching Regulator

  20. LCD

  21. LCD 基本名詞解釋 • COM (Common) • SEG (Segment) • Duty • Bias • Vop (Operating Voltage) • Ton, Toff (Response Time)

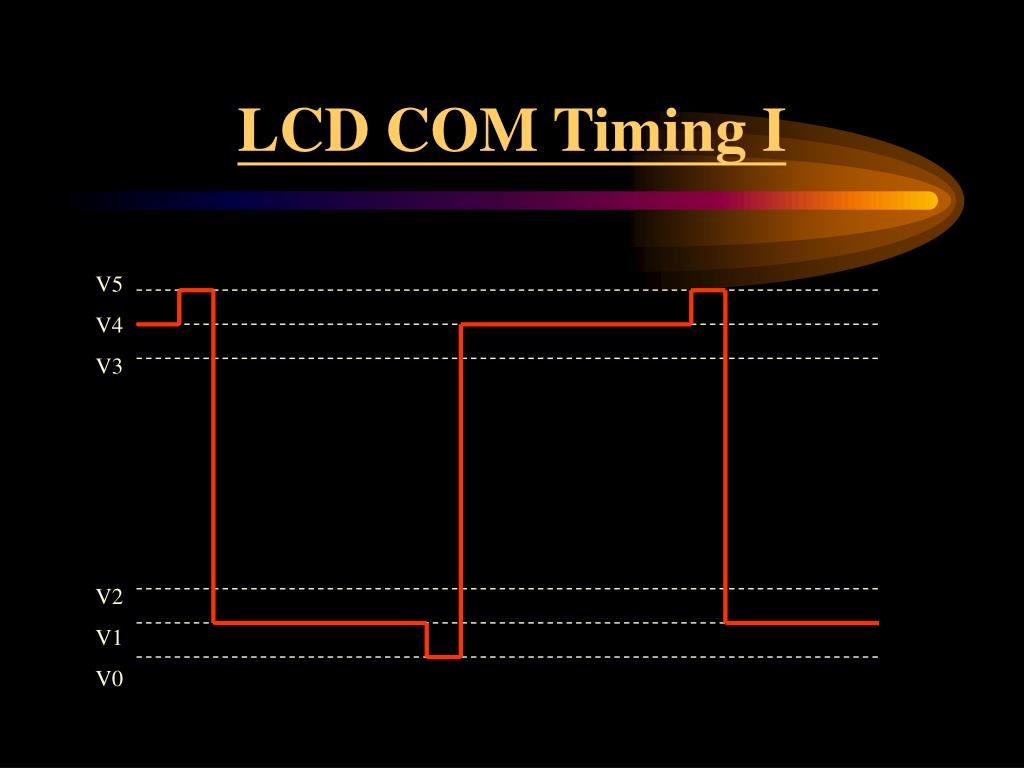

  22. LCD COM Timing I V5 V4 V3 V2 V1 V0

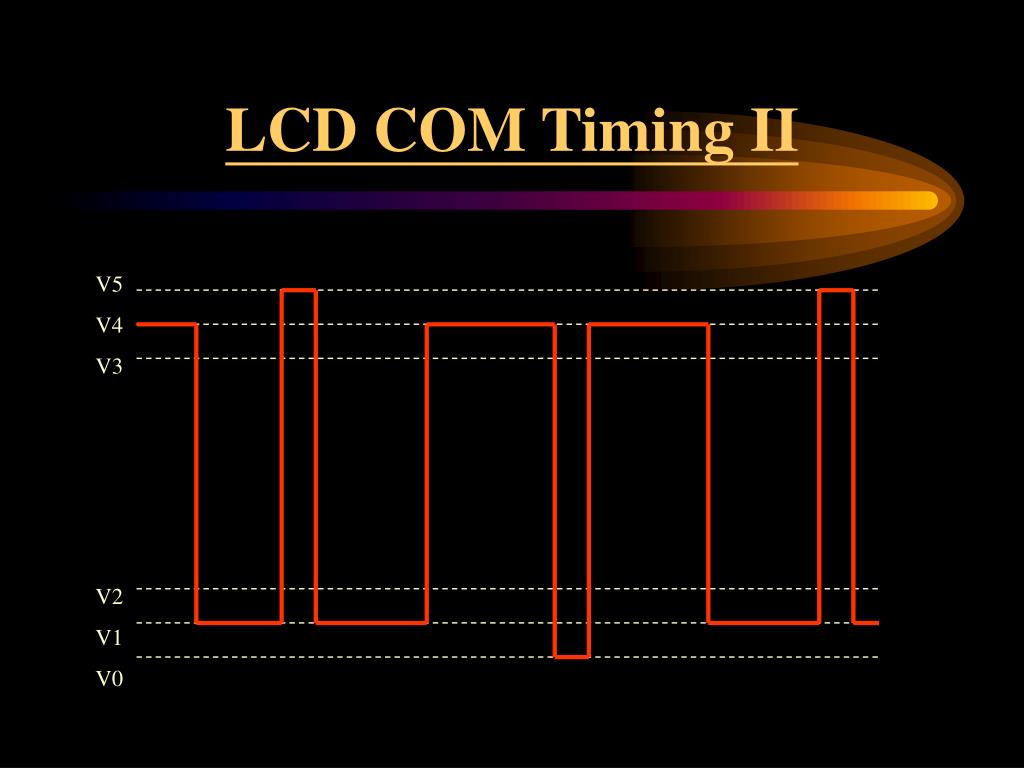

  23. LCD COM Timing II V5 V4 V3 V2 V1 V0

  24. LCD SEG Timing V5 V4 V3 V2 V1 V0

  25. LCD Combo Timing I V5 V4 V3 V2 V1 V0

  26. LCD Combo Timing II V5 V4 V3 V2 V1 V0

  27. LCD Bias 驅動電路 I

  28. LCD Bias 驅動電路 II

  29. 常用的儀器 • 三用電表 • 電源供應器 • 示波器

  30. 示波器使用 • 檢查地線及探棒 • 調整Time/DIV • 調整Volt/DIV • 觸發設定 • 進階觸發設定(Advance trigger) • 波型擷取設定(Acquire mode)
