  1. Un impianto a tutta aria deve garantire in un locale di 400 m3una temperatura di 26°C e un umidità relativa del 50%. Il locale presenta un carico termico di 2,8kW ed un carico di umidità di 1,84 kgv/h. Devono essere inoltre garantiti 0,5 ric/h (ricambi di volume d’aria). L’ambiente esterno si trova a 34°C e 80% di umidità relativa. Sapendo che il salto di temperatura tra l’aria all’interno del locale e l’aria immessa non deve essere superiore a 10°C, verificare se è necessario dover far ricircolare una portata di aria immessa e in che percentuale. Determinare inoltre le potenze da fornire alla batteria di raffreddamento e post riscaldamento. Considerare un aumento della temperatura della miscela dovuto al ventilatore pari a 2°C.

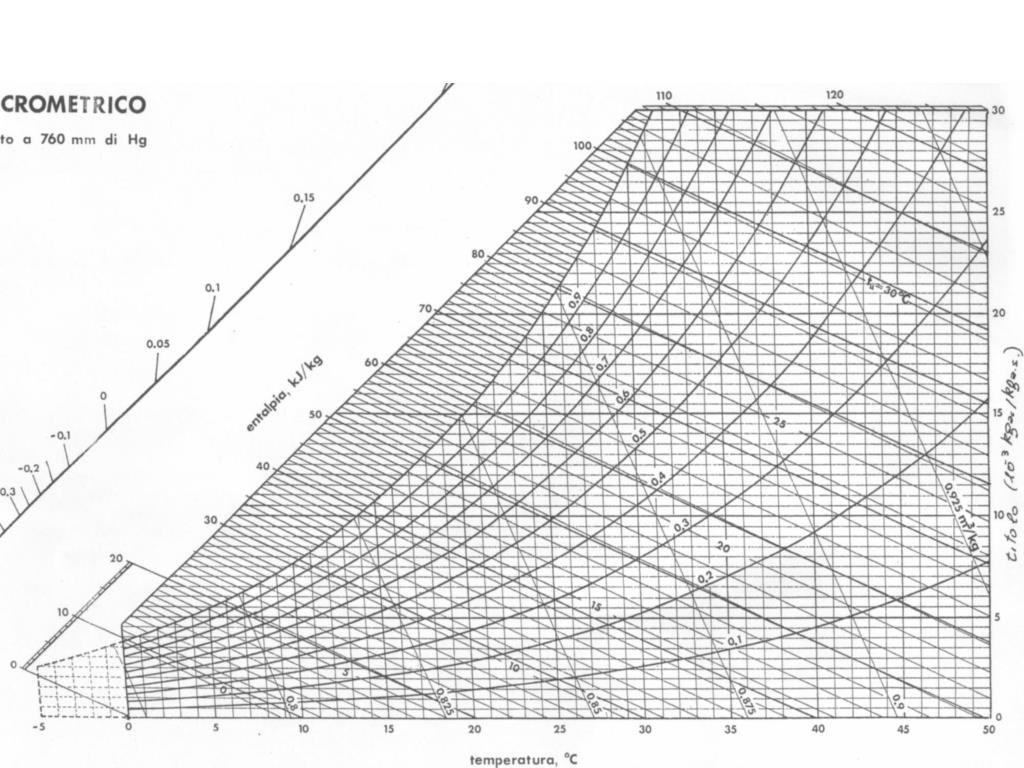

  2. 104 E 27,25 53 A 10,5 0,863

  3. 104 E 27,25 53 A 34 10,5 0,863 Ieff 7 9,25 I 2,5 2,7 DT=10°C DT=23.3°C

  4. E 78 68.5 C M M’ A 34 26.5 D Ieff I
