  1. JaringanKomputer OSI Layer Danar Putra Pamungkas, S.Kom danarpamungkas.wordpress.com danar.aflach@gmail.com

  2. Point –point Pembahasan Pengertia OSI Layer FungsiTiap Layer Penerapan OSI Layer

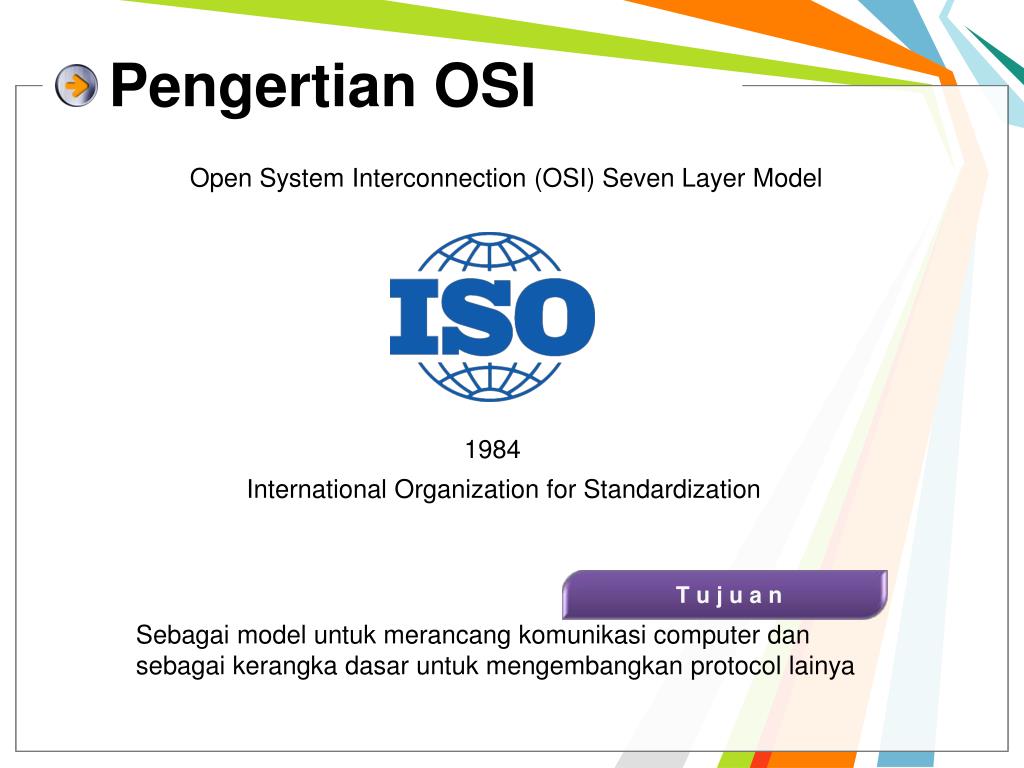

  3. Pengertian OSI Open System Interconnection (OSI) Seven Layer Model 1984 International Organization for Standardization T u j u a n Sebagai model untukmerancangkomunikasi computer dansebagaikerangkadasaruntukmengembangkan protocol lainya

  4. Manfaat OSI Layer Memudahkanuntukmemahamicarakerjajaringankomputersecaramenyeluruh 1 Breakdown persoalankomunikasi data untukmempermudah troubleshooting 2 Memungkinkan vendor/pakaruntukmendesaindanmengembangkan hardware/software ygsesuaidengan layer tertentu 3 4 Menyediakan standard interface bagipengembangperangkat yang melibatkan multivendor 5 Memudahkanpengembanganteknologimasadepan yang terkait layer tertentu

  5. Upper Layer Berkaitandengan user interface, data formatting, dan communication sessions Lower Layer Berkaitandenganbagaimana data mengalir

  6. Fungsitiap Layer • Menyediakan end to end communication protocol, bertanggungjawabatas “keselamatan data” dan “segmentasi data” • Memilikidua protocol yaitu : • TCP (Transmission Control Protocol) • Connection Oriented • Duaaplikasipengguna TCP harusmelakukanpembentukanhubungandalambentukperukaran control informasi (handshasking) sebelumtrasnsmisi data terjadi. • Reliable • Menerapkandeteksikesalahandanretransmisi data. • Byte Stream Service • Paketdikirimkandansampaitujuansecaraberurutan • UDP (User Datagram Protocol) • Connectionless Oriented • Tanpadilengkapideteksidankoreksikesalahan Menentukanpengalamatanfisik (hardware address), error notification, frame flow control. Sublayer : MAC (Media Acces Control) Pengalamatanfisik LLC (Logical Link Control) Mengaturkomunikasi error notification dan flow control 7. Application 6. Presentation Menentukanmasalahkelistrikan / gelombang / medan, tegangan/aruslistrik, media transmisi, jeniskabeldankonektor Menentukanrute yang dilaluioleh data. Menyediakan Logical Addressing (pengalamatan) , path determination (penentuantujuan) Mengatursesi yang meliputi establishing, maintaining dan terminating antarentitas yang dimiliki presentation 5. Session Mengaturkonversidantransiasiberbagai format data (kompresi data danenkripsi) Menyediakanservisbagiberbagaiaplikasi network 4. Transport 3. Network 2. Data Link 1. Physical

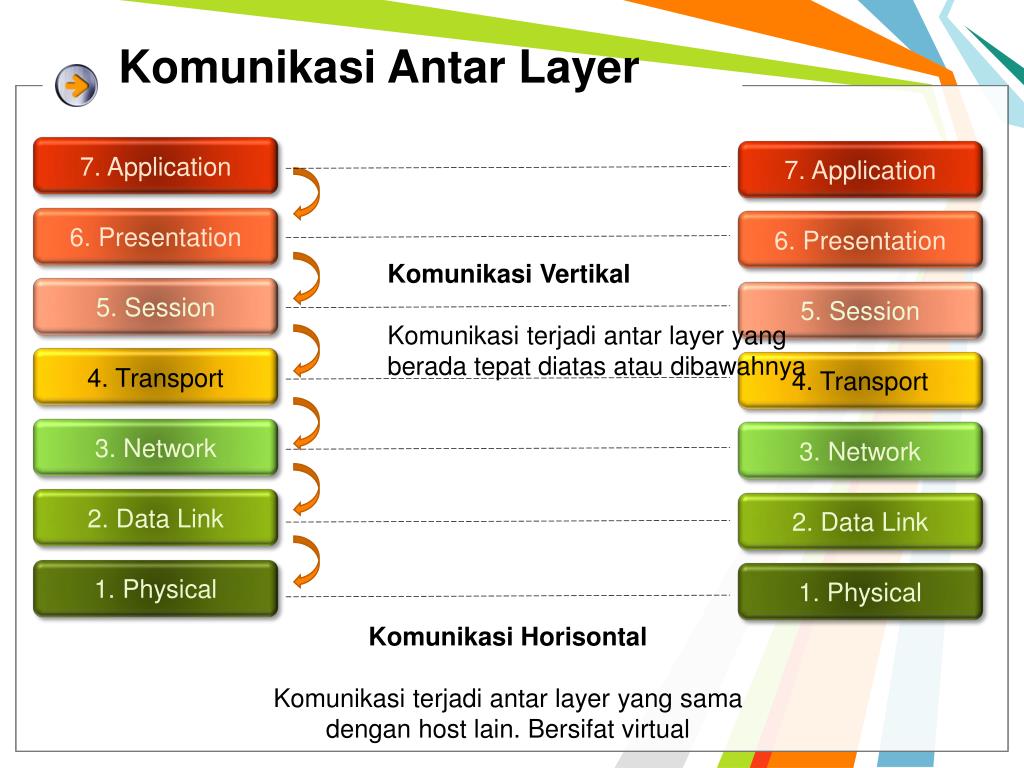

  7. KomunikasiAntar Layer 7. Application 7. Application 6. Presentation 6. Presentation KomunikasiVertikal Komunikasiterjadiantar layer yang beradatepatdiatasataudibawahnya 5. Session 5. Session 4. Transport 4. Transport 3. Network 3. Network 2. Data Link 2. Data Link 1. Physical 1. Physical KomunikasiHorisontal Komunikasiterjadiantar layer yang samadengan host lain. Bersifat virtual

  8. Penerapan OSI Layer www.kompas.com apache Ip : 202.146.4.100 Ip : 202.100.10.5 Go to : kompas.com (DNS) MAC : xx:aa:ff:11:bb 7. Application 7. Application HTTP / HTTPS 6. Presentation 6. Presentation UDP /TCP >>> S : port 1598 D : port 80 5. Session 5. Session IP >>> S : 202.100.10.5 D : 202.146.4.100 4. Transport 4. Transport MAC >>> S : : xx:aa:ff:11:bb D : selaluberganti 3. Network 3. Network 2. Data Link 2. Data Link 1. Physical 1. Physical Bits : 11100011101010001001001001 gg:aa:ff:11:rr 11:66:ff:11:tt 88:aa:ff:11:tt 77:aa:ff:11:tt

  9. BerusahadanBerdoa Thank You!
