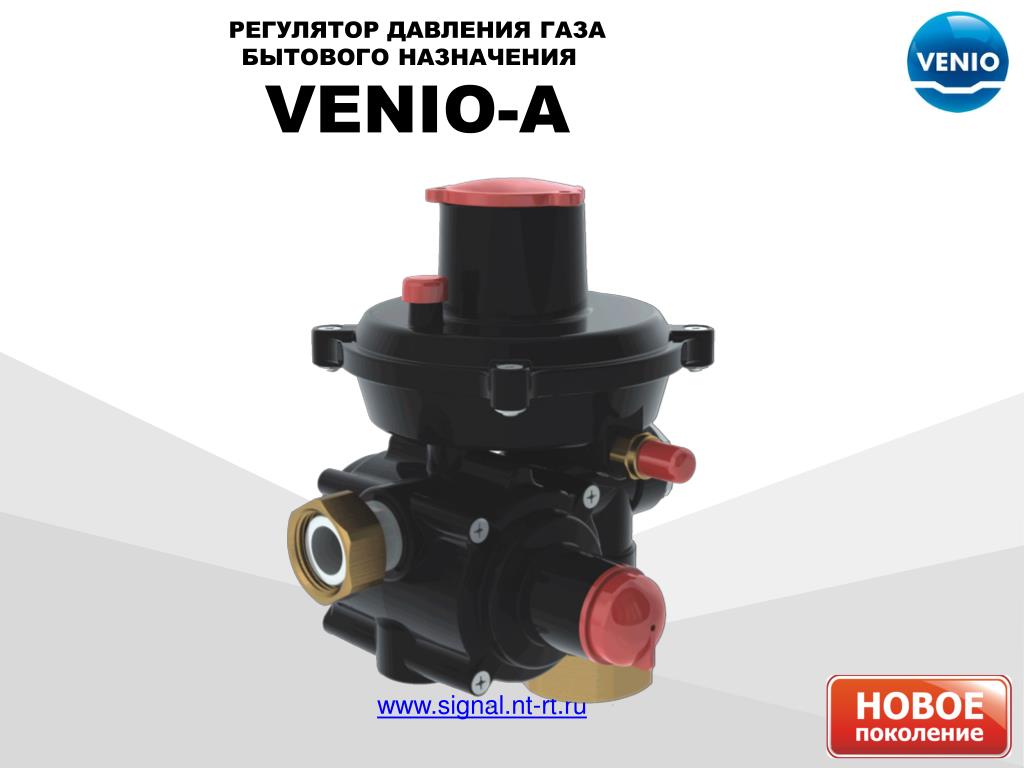

  1. РЕГУЛЯТОР ДАВЛЕНИЯ ГАЗА БЫТОВОГО НАЗНАЧЕНИЯ VENIO-A www.signal.nt-rt.ru

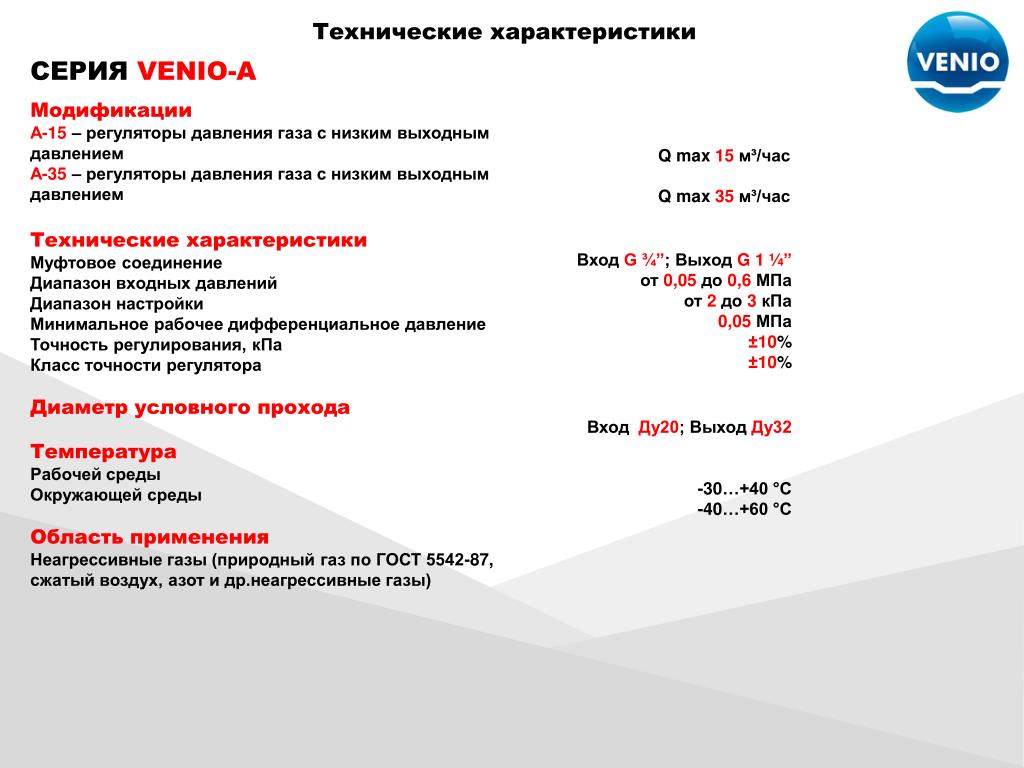

  2. Технические характеристики СЕРИЯVENIO-А Q max 15м³/час Q max 35м³/час Вход G ¾”; Выход G 1 ¼” от 0,05 до 0,6МПа от 2до 3кПа 0,05 МПа ±10% ±10% Вход Ду20; Выход Ду32 -30…+40 °С -40…+60 °С Модификации А-15 – регуляторы давления газа с низким выходным давлением А-35 – регуляторы давления газа с низким выходным давлением Технические характеристики Муфтовое соединение Диапазон входных давлений Диапазон настройки Минимальное рабочее дифференциальное давление Точность регулирования, кПа Класс точности регулятора Диаметр условного прохода Температура Рабочей среды Окружающей среды Область применения Неагрессивные газы (природный газ по ГОСТ 5542-87, сжатый воздух, азот и др.неагрессивные газы)

  3. Функциональная схема регулятора Вход газа Выход газа Входное давление Выходное давление Давление управления

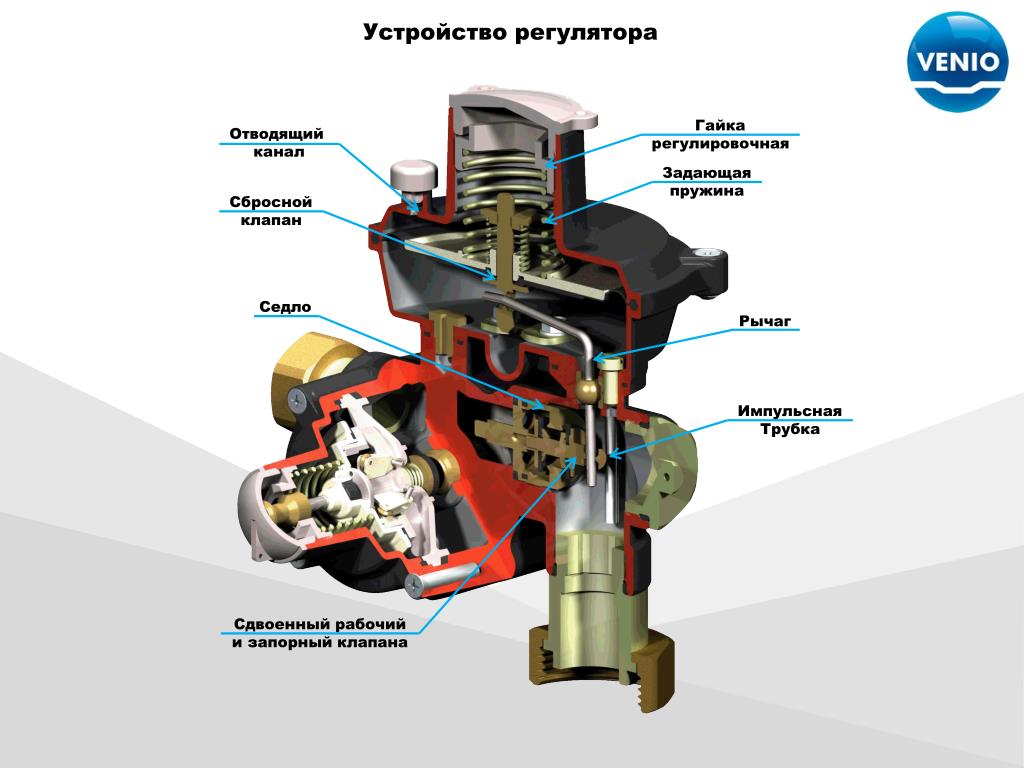

  4. Устройство регулятора Гайка регулировочная Отводящий канал Задающая пружина Сбросной клапан Седло Рычаг Импульсная Трубка Сдвоенный рабочий и запорный клапана

  5. Устройство регулятора По вопросам продаж и поддержки обращайтесь: +7(843)206-01-48 (факс доб.0) snl@nt-rt.ru www.signal.nt-rt.ru Кнопка запуска Пружина стабилизатора Передаточный рычаг Фиксирующий шарик Клапан стабилизатора Ручка взвода Седло стабилизатора Гайка регулировочная Отсечной клапан Пружина регулировочная
