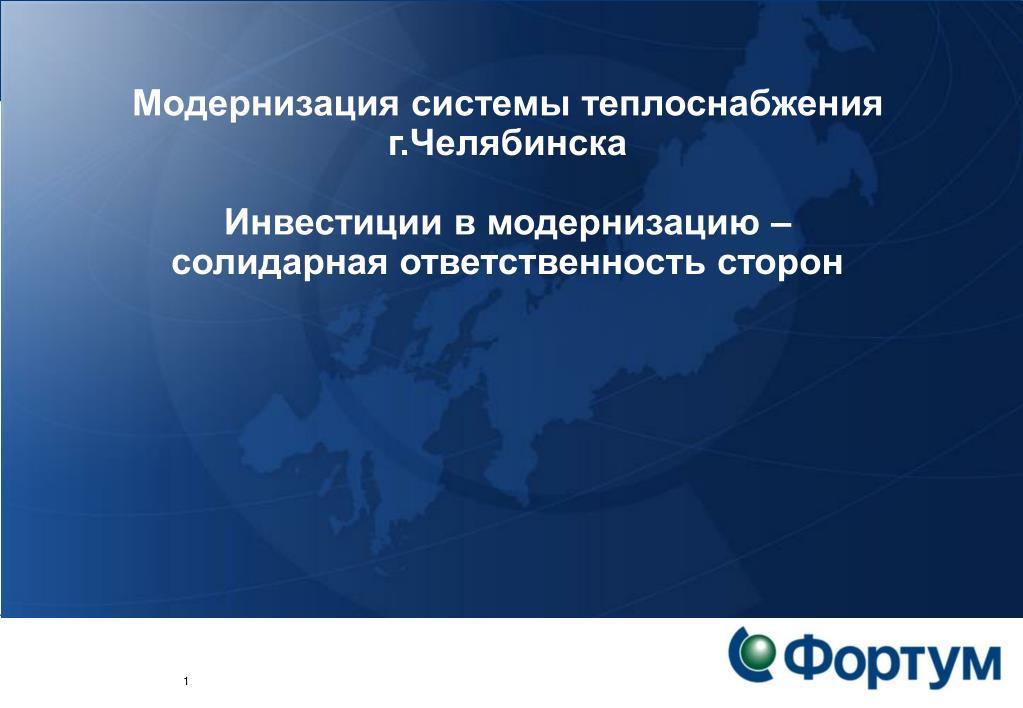

  1. Модернизация системы теплоснабжения г.Челябинска Инвестиции в модернизацию – солидарная ответственность сторон

  2. Платформа Федеральный Закон «Об энергосбережении и повышении энергетической эффективности» Меморандум о намерениях по взаимодействию в повышении энергетической эффективности Челябинской области на период 2010 – 2012 гг. между ОАО «Фортум» и Правительством Челябинской области. Соглашение о взаимодействии по развитию системы теплоснабжения между Администрацией г.Челябинска и ОАО «Фортум». Предпосылки к формированию рыночной среды в сфере теплоснабжения ( законопроект «О теплоснабжении»). Подготовка потребителей к условиям рыночной среды.

  3. Модернизация системы теплоснабжения Челябинска Взаимосвязанные цели • Энергоэффективность • Экономия топливных ресурсов • Экология • Формирование мотивации потребителей к энергосбережению • Технические мероприятия • Создание кольцевой схемы теплоснабжения города • Автоматизация процессов • Установка индивидуальных тепловых пунктов: качество теплоснабжения и снижение затрат потребителей

  4. Модернизация системы теплоснабжения Челябинска – проект «Кольцо» Уникальность • Нет аналогов в России • Практический опыт Fortum в странах • Северной Европе и Балтийского • региона - основа для достижения • эффективного результата в России • (Челябинск) • Согласованность действий. Совместные • решения правительства области, • администрации города, ОАО «Фортум» • Важное звено – лояльность со стороны • потребителей, народные инвестиции

  5. Недостатки существующей системы теплоснабжения города Челябинска • Зависимые схемы подключения тепловых узлов потребителей (во внутридомовых сетях циркулирует вода из тепловых сетей): • Крупные затраты на перекладку сетей (увеличение диаметров) для исключения давлений, недопустимых во внутридомовых сетях при подключении новых потребителей • Невозможность перераспределения тепловых нагрузок между теплоисточниками 2. Тепловые узлы потребителей не автоматизированы: • Некомфортное теплоснабжение, которое обусловлено «перетопами / недотопами» из-за невозможности регулирования в зависимости от температуры наружного воздуха • Нерациональный расход тепла вследствие проветривания помещений для снижения температуры и сохранение циркуляции сетевой воды через бойлеры ГВС при отсутствии водоразбора • Завышенный расход сетевой воды, неконтролируемые утечки и, как следствие, - увеличение затрат на транспорт тепла • Радиальная схема теплоснабжения не позволяет: • Максимально использовать возможности комбинированной выработки эффективных ТЭЦ • Переключать нагрузку с источников, исчерпавших свою тепловую мощность • Обеспечить оптимальную загрузку существующих мощностей в зависимости от требуемых объемов тепла

  6. Суть проекта кольцевой схемы в Челябинске Соединить на первом этапе три источника (ЧТЭЦ-3, ЧГРЭС, СЗК) в кольцевую схему, которая позволит при наилучшей экономической эффективности обеспечить теплоснабжение с требуемыми параметрами потребителей в любой месте этой части города Наиболее эффективная ТЭЦ со свободными мощностями Менее эффективная ТЭЦ с дефицитом мощности Котельная с дефицитом мощности 6

  7. Преимущества кольцевой схемы Обеспечение резерва по теплу без затрат на строительство новых источников генерации и дополнительных теплотрасс. Эффективность ремонтов существующих теплотрасс Решение проблем некачественного теплоснабжения. Сбалансированность системы Эффективное использование топлива, сокращение затрат на э/э при его транспортировке, снижение потерь теплоносителя Уход от понятия «норматив потребления». Потребление и оплата по факту. Возможность регулировать объем потребления тепла получат жители 2500 домов ( первый этап). Возможность влиять на темпы роста тарифа путем снижения текущих затрат и экономичного потребления тепловой энергии

  8. Снижение тепловых потерь с утечками на 50 тыс ГКал Топливо 117 млн м3 или снижение на 6% Сетевая вода – 1,7 млн м3/год, или на 25% ниже норматива Энергосбережение Снижение СО2 и NOх выбросов – 189 тыс тонн Электроэнергия - снижение затрат на 10% Потери тепла «через форточку» – сокращение потребления тепла на 30% Годовое сбережение ресурсов при внедрении кольцевой схемы Целевые показатели 2012 в сравнении с 2009 годом

  9. Источники финансирования программы модернизации теплоснабжения в период 2010-2012 г.г. • Инвестиционная надбавка к тарифу • Строительство магистрали от ТЭЦ-3 • Модернизация насосного оборудования..источников • Строительство магистрали от ЮЗК • 1, 6 миллиарда рублей Собственные средства ОАО «Фортум» - Разработка проектно-сметной документации с согласованием в Госэкспертизе - Модернизация 2 500 индивидуальных тепловых ...пунктов потребителей 2,2 миллиарда рублей • - 6 ноября 2009 года между ОАО «УТСК» (дочерняя компания ОАО «Фортум») и Администрацией города Челябинска подписано соглашение о взаимодействии при модернизации системы централизованного теплоснабжения города Челябинска на период 2010 – 2012 годы, определившее основные направления проведения модернизации системы теплоснабжения и необходимые условия и источники финансирования для реализации этого проекта. • 28 января 2010 года во время визита в Финляндию Министра энергетики РФ Сергея Шматко между Правительством Челябинской области и ОАО «Фортум» подписан меморандум о намерениях по взаимодействию в повышении энергетической эффективности Челябинской области на период 2010 – 2012 годы. В меморандуме отражены обязательства намерения по созданию условий для повышения энергоэффективности и сбережения ресурсов в области энергетики и созданию благоприятных экономических и политических условий для осуществления этих целей. • - 4 июня 2010 года Челябинская городская Дума приняла Решение № 14/15 «Об установлении надбавки к тарифам для потребителей Челябинского городского округа, получающих тепловую энергию от Открытого Акционерного Общества «Уральская теплосетевая компания...»» в размере 10,95 руб. за 1 Гкал (с учетом НДС) на срок реализации первого этапа (2010 год) инвестиционной программы ОАО «Уральская теплосетевая компания».

  10. Что имеем? Устаревшее оборудование не позволяет: • обеспечивать качественную регулировку тепла. Можно регулировать подачу тепла внутри квартиры (открыть форточку, закрыть вентиль на батарее…), но это никак не влияет на сумму платежа. Потребитель платит по нормативу (плюс/минус 30%) • Снижать платежи за тепло и ГВС, регулируя объемы его потребления и температурный режим

  11. Что получим? • ИТП – это комплекс оборудования внутри дома: • теплообменные емкости для подготовки горячей воды и теплоносителя до нужной температуры • регулирующая арматура для обеспечения единого давления во внутридомовой системы труб • контроллер для автоматической • регулировки температуры носителя в • зависимости от t наружного воздуха и времени • суток • прибор учета При наличии ИТП потребитель получает температурный комфорт и возможность экономить на счетах за тепло, регулируя объемы потребления тепловой энергии

  12. Возможность экономии на потреблении тепла (отопление) с установкой ИТП Пример: 2х комнатная квартира - 54 м2 • Установленная величина инвестиционной надбавки к тарифу 2010 г. – 10.95 руб. Итого примерная выгода от установки ИТП за отопительный период: 2 616 руб.

  13. Платежи за отопление рассчитываются исходя из нормативов: температура в квартире – 20градусов, потребление – 0,264 Гкал на 1кв. м. в год. Нормативы устанавливаются местными органами власти. Сколько мы платим за тепло? Сколько стоит тепло? Пример: Квартира с одним проживающим в ней – 54 кв. м. Норматив отопления за отопительный период – 0,264 Гкал / м2 Норматив потребления ГВС на 1-го человека в месяц– 0.212 Гкал Тариф для населения с НДС ( без учета инвест. надбавки)– 637.38 руб./Гкал Тариф для населения с НДС (с учетом инвест. надбавки)– 648 .33 руб./Гкал Установленные ИТП, с возможностью регулировки до -30% Текущая ситуация Расчет начислений за тепло в год: Начисления за Тепло: Начисления за ГВС с 1-го чел-ка : 54 х 0,264 х 637.38 = 9 086 руб. 0.212 х 12 х 637.38 = 1 621 руб. 54 х 0,264 х 0.7 х 648.33 = 6 470р уб. 0.212 х 12 х 0.7 х 648.33 = 1 155 руб.* *При условии наличия водосчетчика ГВС Итого стоимость тепла в год: 10 707 рублей 7 625 рублей Экономия в год от установки ИТП для квартиры 54 м2 может составить около 3 082 руб./год

  14. Стоимостное выражение инвестиционной надбавки Пример: 2х комнатная квартира - 54 м2 Норматив потребления тепла зимой – 0,0366 Гкал/мес на кв.м. Норматив потребления тепла для горячего водоснабжения в расчете на одного человека за месяц – 0,212 Гкал/мес. Величина инвестиционной надбавки к тарифу 2010 г. – 10.95 руб. Площадь квартиры взятой для расчета – 54 кв.м. Расчет стоимости в месяц: Лето( грячее водоснабжение) : ( 0,212 х 10.95 ) = 2.32 руб./мес. (за одного человека) проживющего в квартире) Зима (Отопление + горячее водоснабжение) : ( 0,0366 х 54 х 10.95 ) + ( 0,212 х 10.95 ) = 21.64 + 2.32 = 23.96 руб./мес. Расчет стоимости в год:  Лето ( ~ 4.7 месяца) : ( 2.32 х 4.7 ) = 10.90 руб. Зима ( ~ 7.3 месяца) : ( 23.96 х 7.3) = 174.91 руб. Год (12 месяцев) : (10.9 + 174.91) = 185.81 руб. (квартира плошадью 54 м2 с учетом одногопрожвающего проживающего) Расчет суммы инвестиционной надбавки к тарифу Средняя цена инвестиционной надбавки в месяц: 15.48 руб .

  15. Совместные вложения – экономное теплоснабжение!
